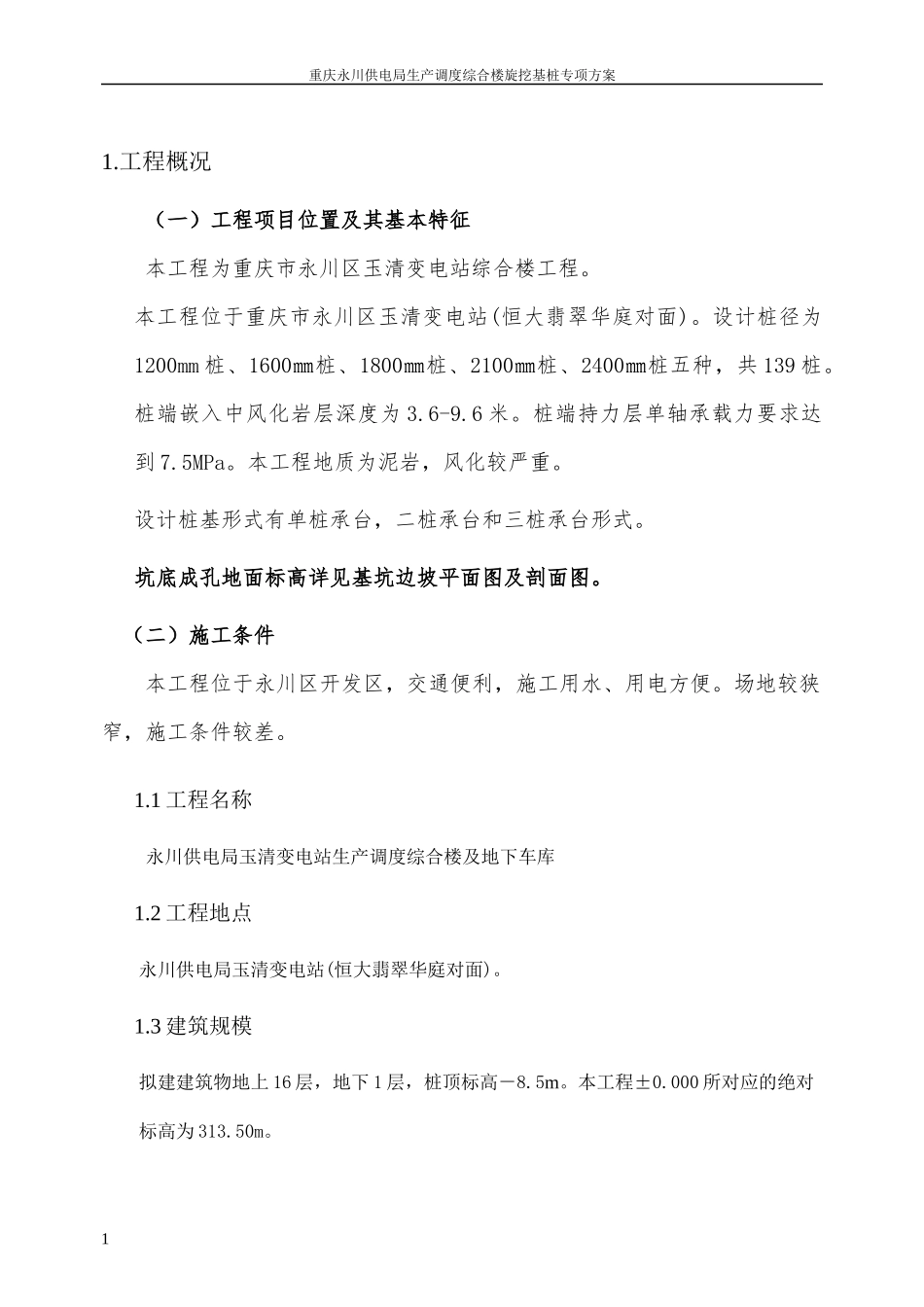

重庆永川供电局生产调度综合楼旋挖基桩专项方案1.工程概况（一）工程项目位置及其基本特征本工程为重庆市永川区玉清变电站综合楼工程。本工程位于重庆市永川区玉清变电站(恒大翡翠华庭对面)。设计桩径为1200mm桩、1600㎜桩、1800㎜桩、2100㎜桩、2400㎜桩五种，共139桩。桩端嵌入中风化岩层深度为3.6-9.6米。桩端持力层单轴承载力要求达到7.5MPa。本工程地质为泥岩，风化较严重。设计桩基形式有单桩承台，二桩承台和三桩承台形式。坑底成孔地面标高详见基坑边坡平面图及剖面图。（二）施工条件本工程位于永川区开发区，交通便利，施工用水、用电方便。场地较狭窄，施工条件较差。1.1工程名称永川供电局玉清变电站生产调度综合楼及地下车库1.2工程地点永川供电局玉清变电站(恒大翡翠华庭对面)。1.3建筑规模拟建建筑物地上16层，地下1层，桩顶标高－8.5m。本工程±0.000所对应的绝对标高为313.50m。1重庆永川供电局生产调度综合楼旋挖基桩专项方案1.4场地工程地质条件及地下水详见地质报告1.5施工条件场地已平整，施工用水、电的接口已接通。1.6试锚桩主要设计参数及主要技术要求试锚桩主要设计参数及主要技术要求一览表表1.1桩型参数试桩锚桩桩数（根）312桩径(mm)1.80m桩长(m)8.10m桩型参数试桩锚桩桩顶标高(m)-8.5钢筋笼笼径(mm)1700笼长(m)17.017.0主筋18螺纹钢18螺纹钢加劲箍16@200016@2000绕筋加密区：8@100,3.0m；非加密区：8@200,按实际8@100,3.0m；8@200,按实际保护厚度(mm)50混凝土强度等级C30C30主要技术①桩成孔工艺为旋挖成孔。②灌注桩桩径偏差±20mm，桩的垂直度允许偏差≤1%。③灌注混凝土之前，孔底沉渣厚度≤50mm；混凝土的充盈系数应不小于1.10。④灌注砼时桩顶面高出设计标高500mm，凿除超灌部分后桩顶砼达到设计标高。2重庆永川供电局生产调度综合楼旋挖基桩专项方案要求⑤其余未尽事宜，应严格按现行设计及施工规范执行。备注钢筋表示HPB235级，表示HRB335级钢。1.7编制依据:（1）《旋挖成孔灌注桩工程技术规程》(DBJ50-156-2012)（2）《建筑桩基技术规范》JGJ94-2008；（3）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；（4）《混凝土结构工程施工质量验收规范》（GB50204-2002）；（5）《建筑工程施工质量验收统一标准》(GB50300-2001)；（6）《钢筋焊接及验收规程》（JGJ18-2003）；（7）《建筑地基处理技术规范》（JGJ79-2002）；（8）《工程测量规范》（GB50026-2007）；（9）《地下防水工程质量验收规范》（GB50208-2011）；（10）《旋挖成孔灌注桩才技术规范》（DBT50156-2012）；（11）建设单位提供的《岩土工程勘察报告》桩布置平面图，图号:199700032DRCBO4STOO1-5现场踏勘、施工调查所获得的资料和信息；2.项目部组织机构2.1项目部组织结构为了优质、安全、文明、如期完成该工程，以一流的管理创一流的工程质量，创安全文明工地，我公司将选派管理能力强、实际施工经验丰富、技术水平高的人员组成本工程项目经理部。项目部主要人员及其相应岗位责任如下：序号姓名职称现场职务1何小勇工程师项目经理2罗常勋工程师技术负责3王啸吟施工员施工员4仇康利质检员质检员5王培霖安全员安全员6顾菊资料员资料员3重庆永川供电局生产调度综合楼旋挖基桩专项方案2.2项目部各岗位职责2.2.1项目经理岗位职责（1）对本工程的进度、成本、质量、安全、文明施工负全面责任。负责财务和合同管理；（2）负责建立健全该项目的质量、安全保证体系，并对质量、安全目标层层分解，落实质量安全责任制；（3）制定项目部的岗位责任制和各项管理制度，并负责实施奖惩办法；（4）负责材料、物资采购和劳动力调配及平衡；（5）负责与业主、监理单位的工作协调，搞好外协关系、人际关系、组织关系、需求关系、经济制约关系和合同结算事宜。2.2.2技术负责人岗位职责：（1）设备及人员调动与管理，项目经理部内部组织协调；（2）负责工地施工、生产和材料管理；（3）负责各生产班组的施工质量、进度管理与协调；（4）负责安全、文明施工管理；（5）在授权范围内与有关单位的联系与协调。2.2.3项目总工岗位职责项目总工主要负责技术组、质检组、材料组...
