安徽省民用建筑节能施工图设计文件审查导则VIP免费

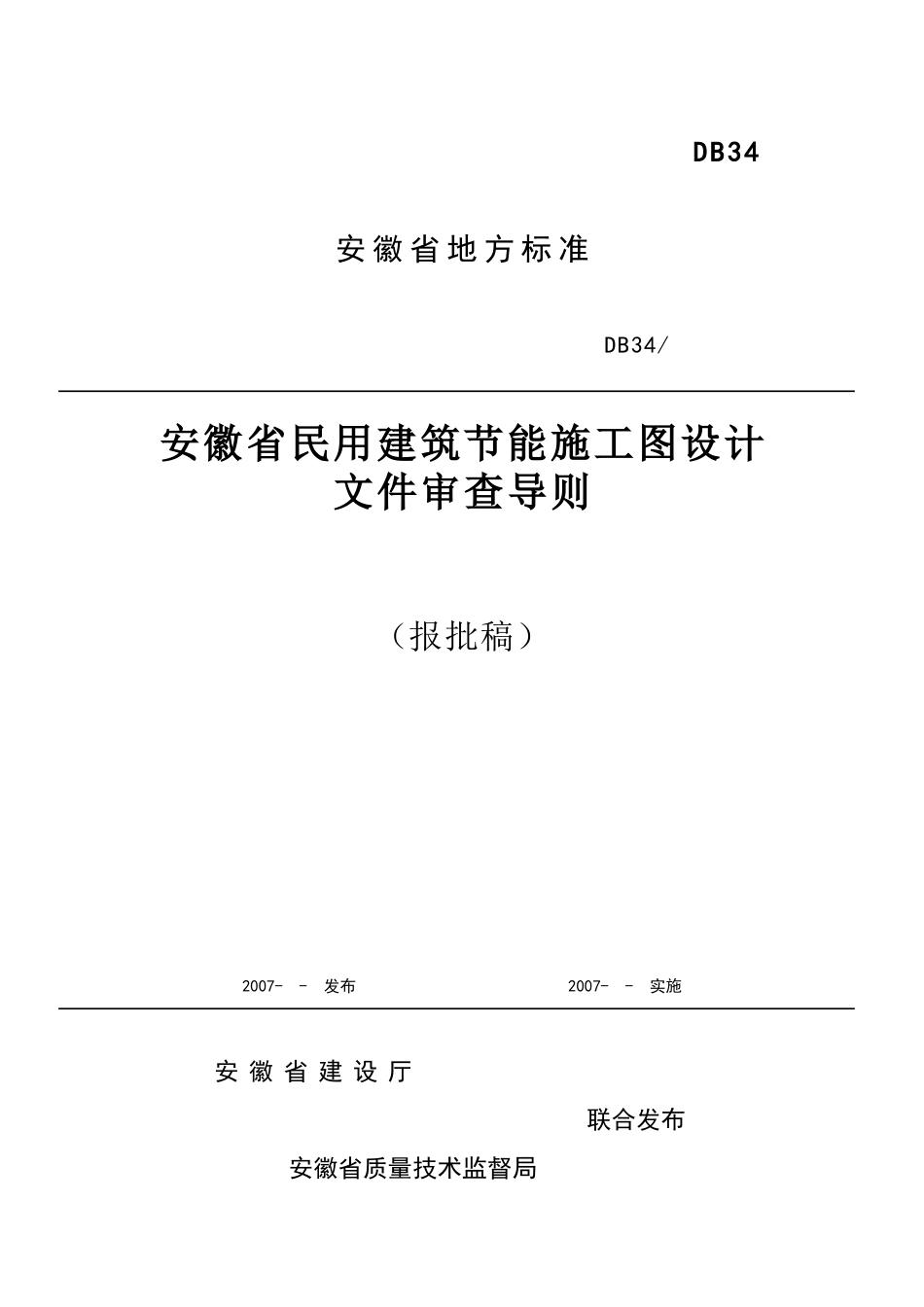

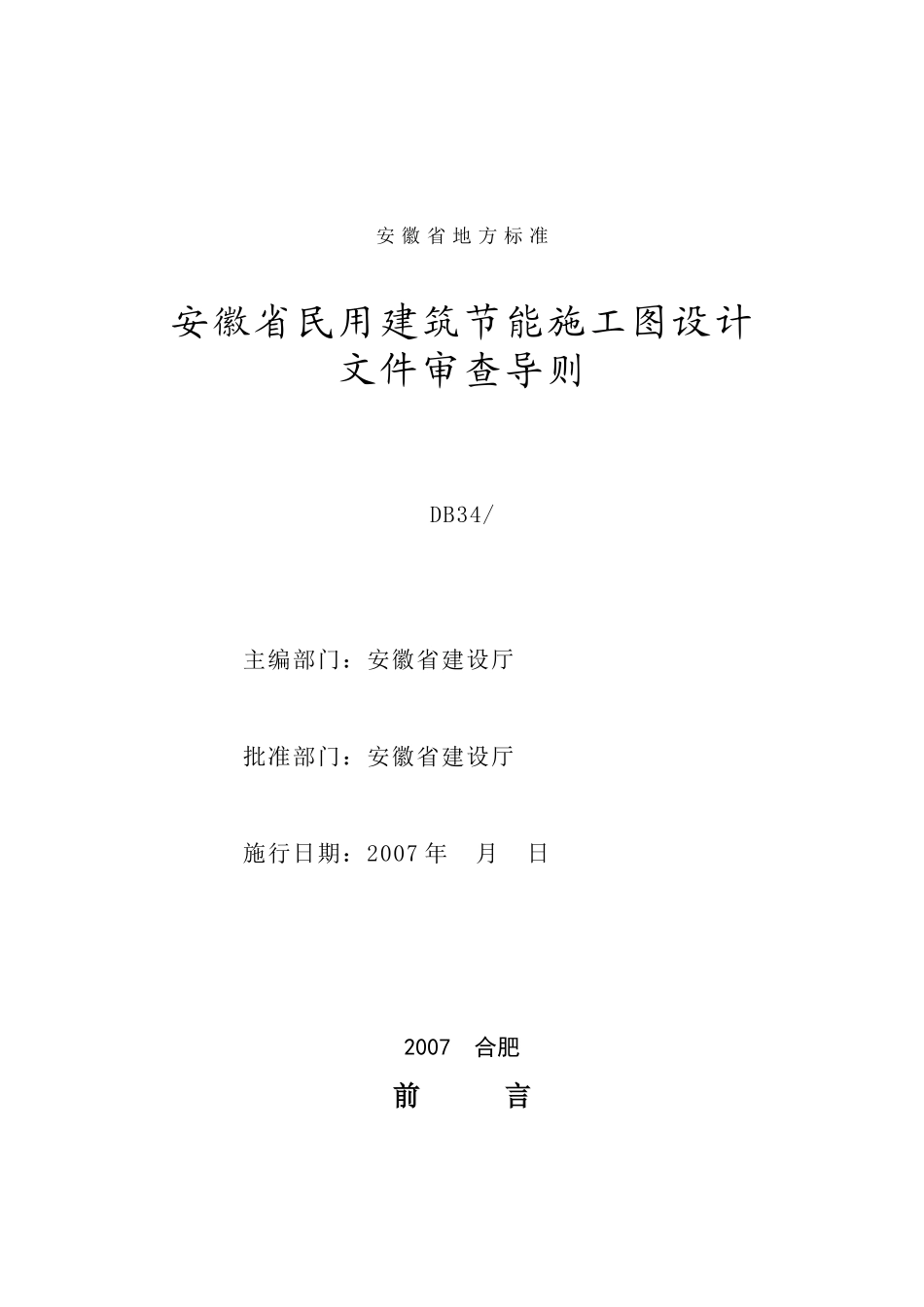

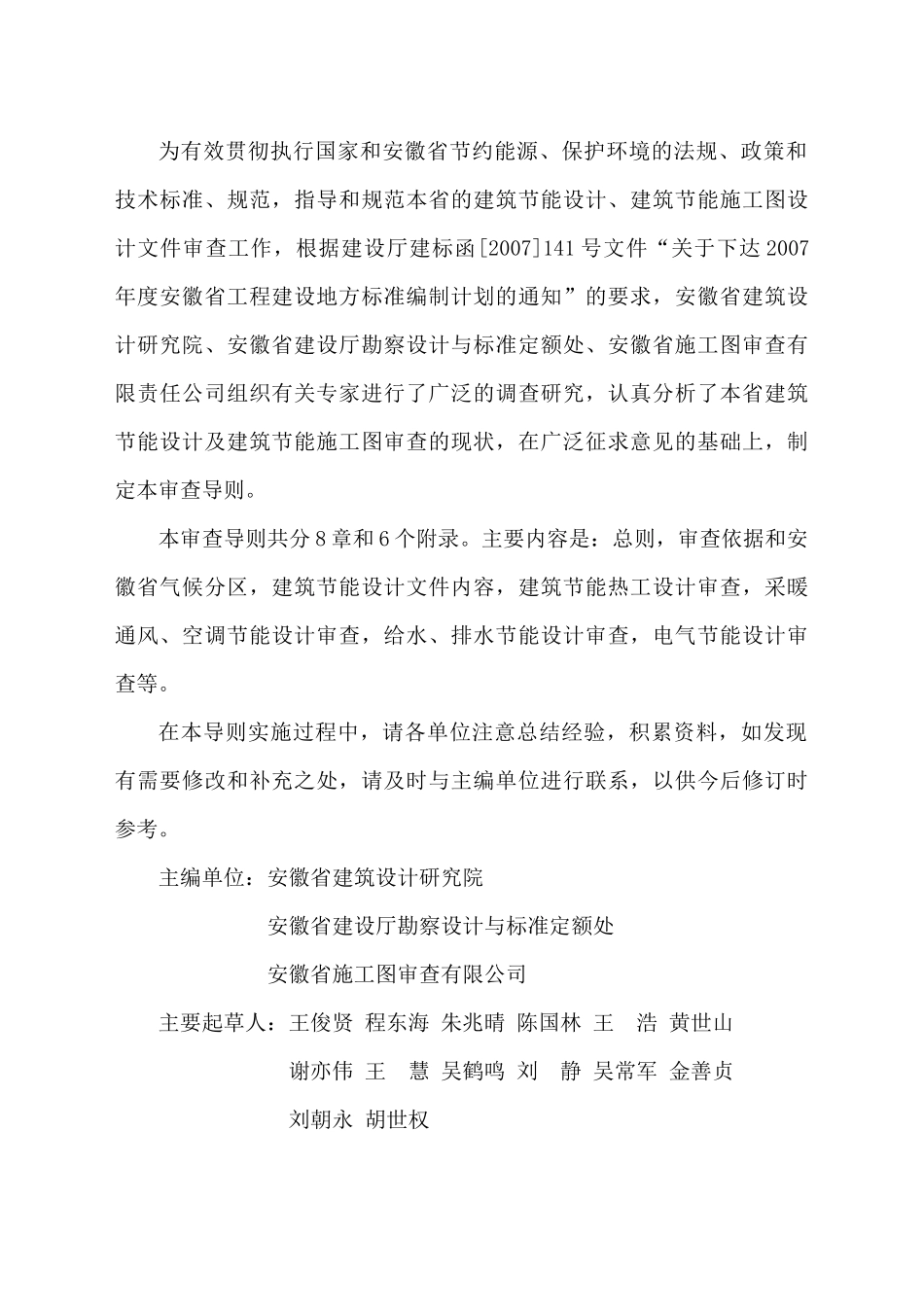

DB34安徽省地方标准DB34/安徽省民用建筑节能施工图设计文件审查导则（报批稿）2007--发布2007--实施安徽省建设厅联合发布安徽省质量技术监督局安徽省地方标准安徽省民用建筑节能施工图设计文件审查导则DB34/主编部门：安徽省建设厅批准部门：安徽省建设厅施行日期：2007年月日2007合肥前言为有效贯彻执行国家和安徽省节约能源、保护环境的法规、政策和技术标准、规范，指导和规范本省的建筑节能设计、建筑节能施工图设计文件审查工作，根据建设厅建标函[2007]141号文件“关于下达2007年度安徽省工程建设地方标准编制计划的通知”的要求，安徽省建筑设计研究院、安徽省建设厅勘察设计与标准定额处、安徽省施工图审查有限责任公司组织有关专家进行了广泛的调查研究，认真分析了本省建筑节能设计及建筑节能施工图审查的现状，在广泛征求意见的基础上，制定本审查导则。本审查导则共分8章和6个附录。主要内容是：总则，审查依据和安徽省气候分区，建筑节能设计文件内容，建筑节能热工设计审查，采暖通风、空调节能设计审查，给水、排水节能设计审查，电气节能设计审查等。在本导则实施过程中，请各单位注意总结经验，积累资料，如发现有需要修改和补充之处，请及时与主编单位进行联系，以供今后修订时参考。主编单位：安徽省建筑设计研究院安徽省建设厅勘察设计与标准定额处安徽省施工图审查有限公司主要起草人：王俊贤程东海朱兆晴陈国林王浩黄世山谢亦伟王慧吴鹤鸣刘静吴常军金善贞刘朝永胡世权目次1总则………………………………………………………………12审查依据和安徽省气候分区………………………………………23建筑节能设计文件内容……………………………………………44建筑节能热工设计审查……………………………………………55采暖、通风、空调节能设计审查…………………………………156给水、排水节能设计审查…………………………………………177电气节能设计审查…………………………………………………198其它………………………………………………………………21附录A安徽省气候区划图……………………………………………22附录B安徽省公共建筑、居住建筑节能设计标准围护结构传热系数限值…23附录C特殊建筑类别的界定…………………………………………26附录D特殊建筑部位的节能设计……………………………………27附录E节能设计一览表表式…………………………………………28附录F建筑节能施工图审查意见书表式……………………………291总则1.0.1为有效贯彻执行国家和安徽省节约能源、保护环境的法规、政策和技术标准、规范，指导和规范安徽省建设工程项目的建筑节能设计、建筑节能施工图设计文件审查工作，使建筑节能施工图设计文件的质量符合工程建设强制性标准的规定，制定本审查导则。1.0.2本审查导则适用于安徽省境内新建、改建和扩建的公共建筑、居住建筑节能设计和建筑节能施工图设计文件的审查。1.0.3建筑节能设计和建筑节能施工图设计文件的审查工作，应执行现行国家或行业的建筑节能设计标准，并应同时满足地方标准或实施细则及当地政府发布的有关建筑节能的文件、规定的要求。1.0.4本导则所列审查内容是保证建设工程项目建筑节能设计质量的基本要求，并不是节能设计的全部内容。设计单位应全面执行工程建设标准、法律、法规和政府有关文件的规定，确保工程设计质量。1.0.5施工图设计文件审查机构和审查人员应根据本导则进行认真的审查。对设计文件中违反强制性条文的内容，应提出纠正意见。1.0.6对于审查中发现的违反或不符合强制性条文、法律、法规和政府有关文件规定的设计问题，设计必须修改；否则审查不予通过。2审查依据和安徽省气候分区2.1审查依据2.1.1《公共建筑节能设计标准》(GB50189-2005)；2.1.2《夏热冬冷地区居住建筑节能设计标准》(JGJ134-2001)；2.1.3《民用建筑节能设计标准（采暖居住建筑部分）》(JGJ26-95)；2.1.4《住宅建筑规范》（GB50368-2005）；2.1.5《城市居住区规划设计规范》（GB50180-93,2002年版）；2.1.6《民用建筑热工设计规范》(GB50176-93)；2.1.7《建筑照明设计标准》(GB50034-2004)；2.1.8《建筑节能施工质量验收...
