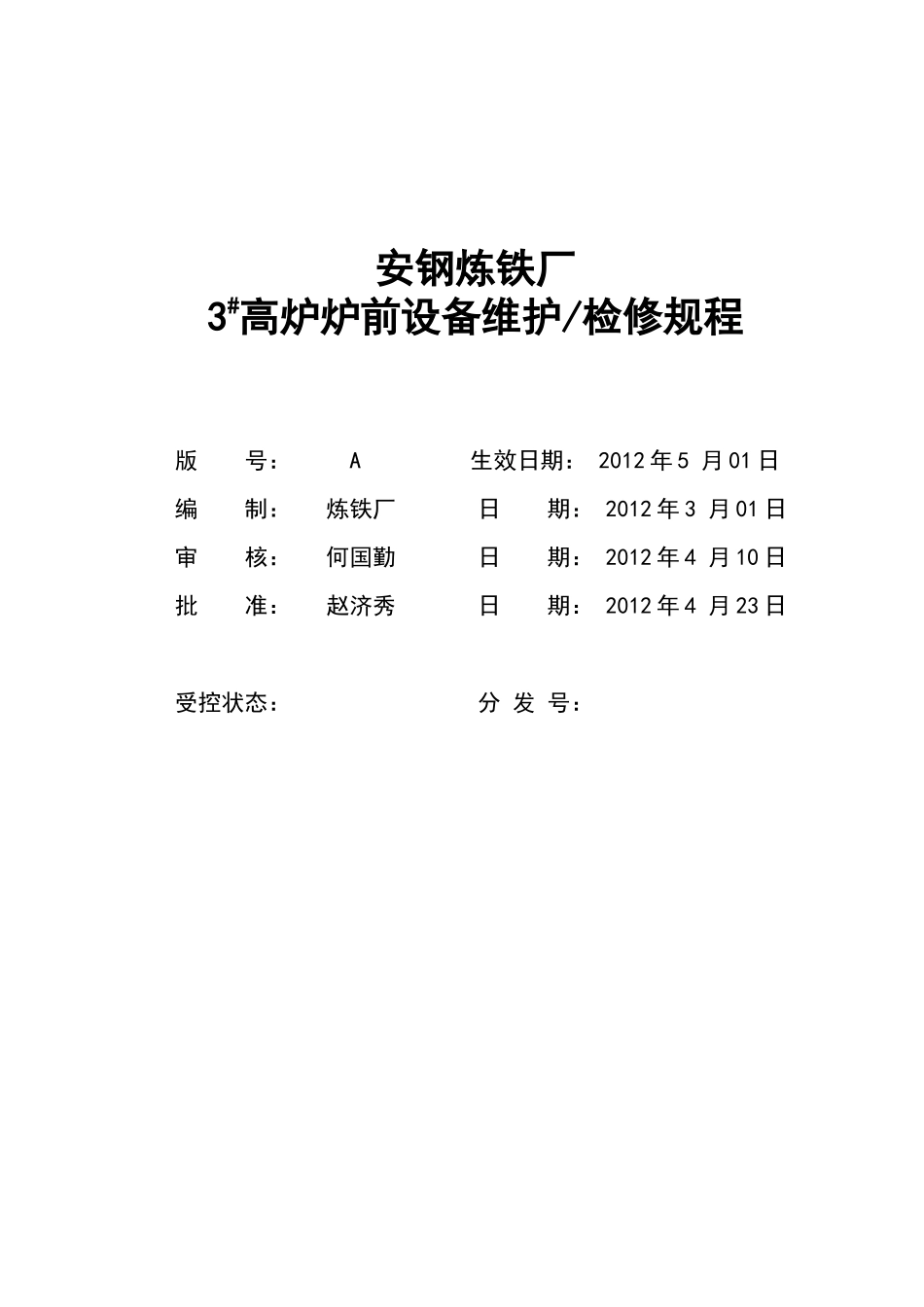

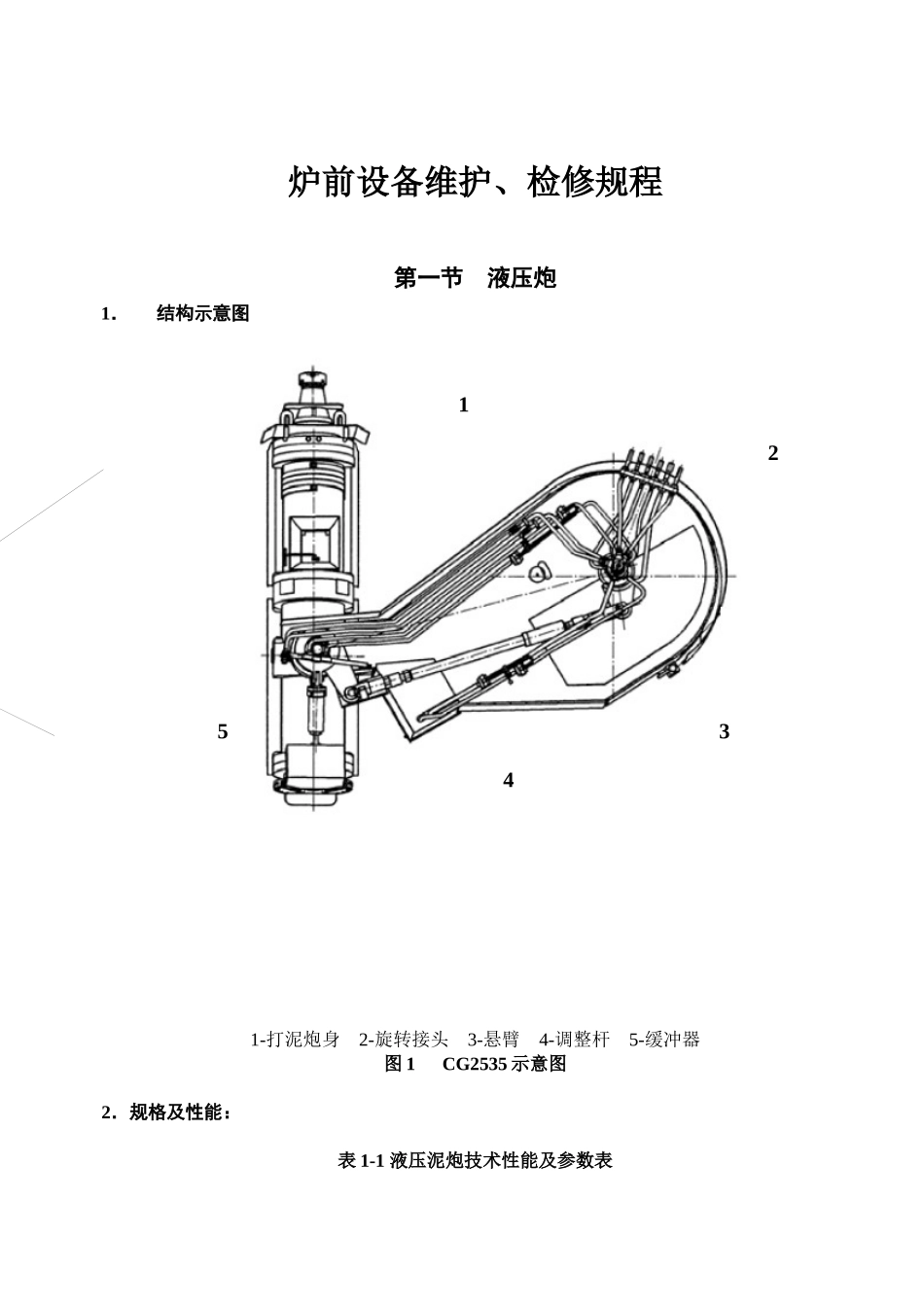

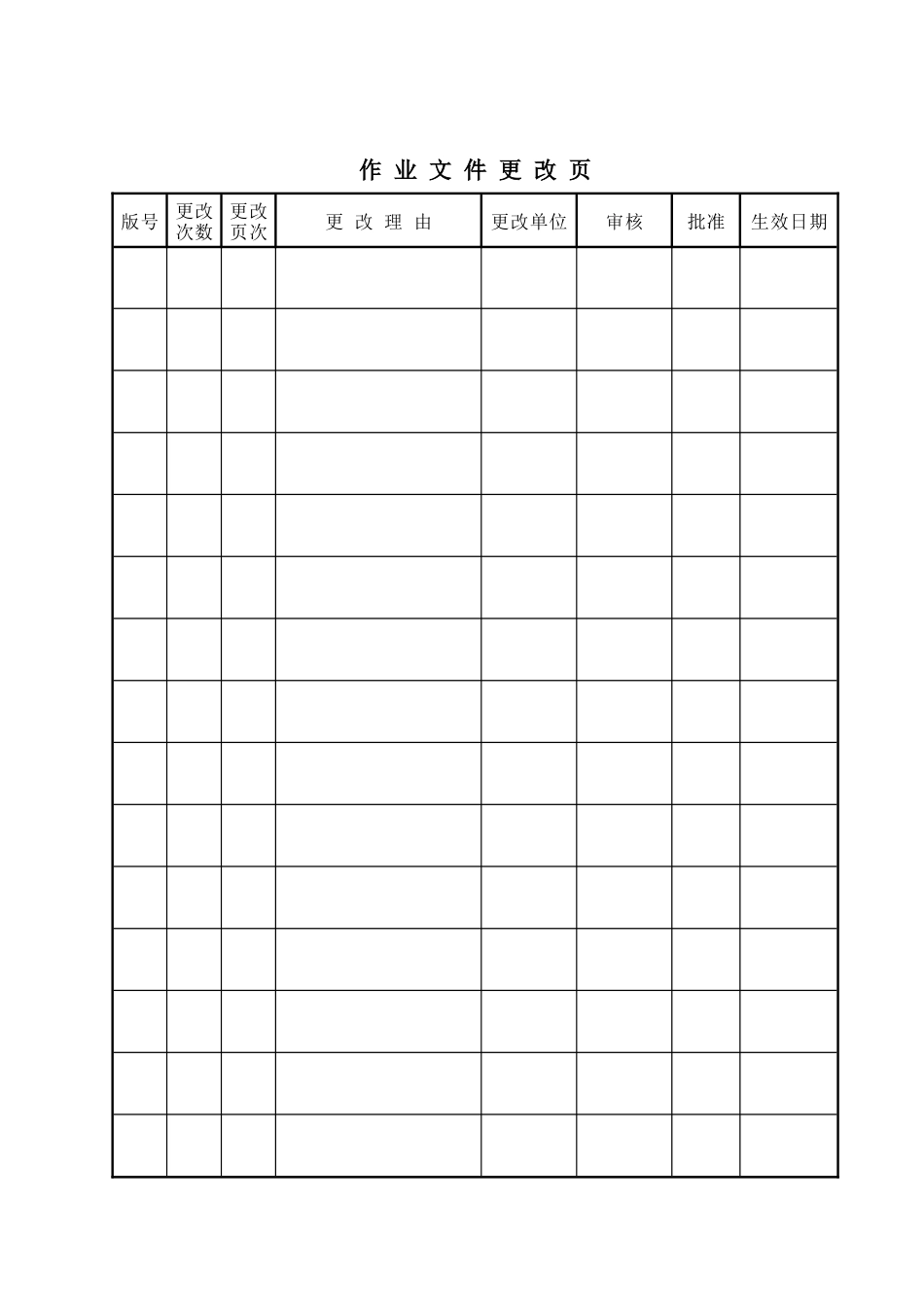

安钢炼铁厂3#高炉炉前设备维护/检修规程版号：A生效日期：2012年5月01日编制：炼铁厂日期：2012年3月01日审核：何国勤日期：2012年4月10日批准：赵济秀日期：2012年4月23日受控状态：分发号：作业文件更改页版号更改次数更改页次更改理由更改单位审核批准生效日期炉前设备维护、检修规程第一节液压炮1．结构示意图1-打泥炮身2-旋转接头3-悬臂4-调整杆5-缓冲器图1CG2535示意图2．规格及性能：表1-1液压泥炮技术性能及参数表13245名称单位参数泥炮型号CG2535泥缸额定容积m30.40泥缸有效容积m30．35泥缸活塞上压力MPa25炮嘴直径mm170打泥油缸直径mm530打泥活塞杆直径mm300打泥油缸行程mm1415打泥时间S72工作介质N46#阻燃型压炮角度度10°±2旋转油缸直径mm280旋转油缸活塞杆直径mm200旋转油缸行程mm1386前进旋转时间S12后退旋转时间S20压炮力kN600转臂旋转角度度143°±4°泥炮炉上保持力KN600泥炮旋转半径mm3600液压系统工作压力MPa31.53．维护规程3.1操作人员维护内容3.1.1接班后，班中每炉出铁前对液压炮设备进行点检，点检标准见附表3.1.2每班检查电动干油润滑泵油箱油量，不足时及时补油；检查油泵运行是否良好。3.1.3开铁口前必须试运转液压炮，检查各部位运转情况，油管有无泄漏损坏，系统保持压力在31.5MPa，发现异常要及时联系处理。3.1.4开铁口前必须检查泥套，发现异常及时处理。3.1.5退炮后须及时打水冷却。3.1.6每班检查液压站油标、油温（25oC～60oC）是否在规定范围内。3.1.7液压炮堵完口后，必须及时清理倒泥孔残泥，每天泥缸必须清洗干净，并检查缸筒内有无杂物。3.1.8每次退泡后，及时填新炮泥并将原残留在炮嘴中的炮泥打出，保持过渡管及炮嘴内畅通。3.1.9每班清扫液压站操作台，每天清理设备上的渣铁、杂物，保持设备清洁。表1-2液压泥炮设备操作人员点检标准点检部位点检项目点检方法点检标准点检周期打泥机构油缸螺栓看无松动、齐全d油管、接头看无损坏、无渗漏每炉铁压力看压力正常每炉铁炮身隔热护板看未烧坏每班水冷护板看无漏水每班过渡管、炮嘴、炮帽及附件看无烧损、无松动每炉铁指示器指针看动作灵活、准确每班旋转机构油缸油管、接头看无渗漏油每炉铁压力看压力31.5MPa每炉铁调整杆锁紧螺母、销轴看无松动、无错位每班回转总成回转体看、听转动灵活、无异音每班固定螺栓看无松动每班液压系统液压阀台阀组、阀块、接头看无松动、无漏油，动作灵活每班液压站油泵、阀块、油管看无异音、无漏油每班油温、油位看油温25～60℃，油位在标准刻线每班干油润滑干油泵看供油正常、油位正常每班分配器看无堵塞、无漏油每班油管看无漏油每班3.2维修人员维护内容3.2.1每天对液压炮设备进行点检，点检标准见下表。3.2.2点检发现的设备故障及时处理，并做好记录。3.2.2定期检查泥炮各润滑点润滑情况。表1-3液压泥炮设备维修人员点检标准点检部位点检项目点检方法点检标准点检周期打泥机构炮身各部位螺栓敲试无松动、齐全d各部密封观察无漏油d油管观察无损坏、无渗漏d隔热护板观察齐全、未烧坏d水冷护板观察无渗漏水、流量正常d油缸观察无漏油、压力正常d活塞环观察无变形、无倒泥d过渡管、炮嘴及附件观察无松动、无烧损d指示器指针观察动作准确灵活d旋转机构油缸各部密封观察无漏油d硬、软管观察无漏油d耳轴、螺栓敲试无松动、螺栓齐全w旋转接头各部密封观察无漏油d调整杆控制连杆锁紧螺母、销轴敲试无松动、无错位d杆体观察无变形d回转总成回转体观察运转平稳、无振动d轴承、轴套观察运行无异常噪音d地脚螺栓观察无松动d液压系统液压阀台阀组、阀块、接头观察无松动、无漏油，动作灵活，压力显示正常d液压站油泵、阀块、油管观察开口机20MPa，泥炮31.5MPa；运行无异音、无漏油d油温、油位观察油温25～60℃，油位在标准刻线d冷却器观察供回水压力、流量温度显示正常，无漏水d干油集中润滑干油泵观察供油正常d分配器观察无堵塞、无漏油d油管观察无漏油、无挤压变形d3.3设备专业点检内容3.3.1每天对液压炮设备进行专业点检，点检标准见表。3.3.2对发现的设备故障及时联系协调处理，并做好点检及处理记录。表1-4液压泥炮设备专检员点检标准受控点故障类型检查方法检查工具...
