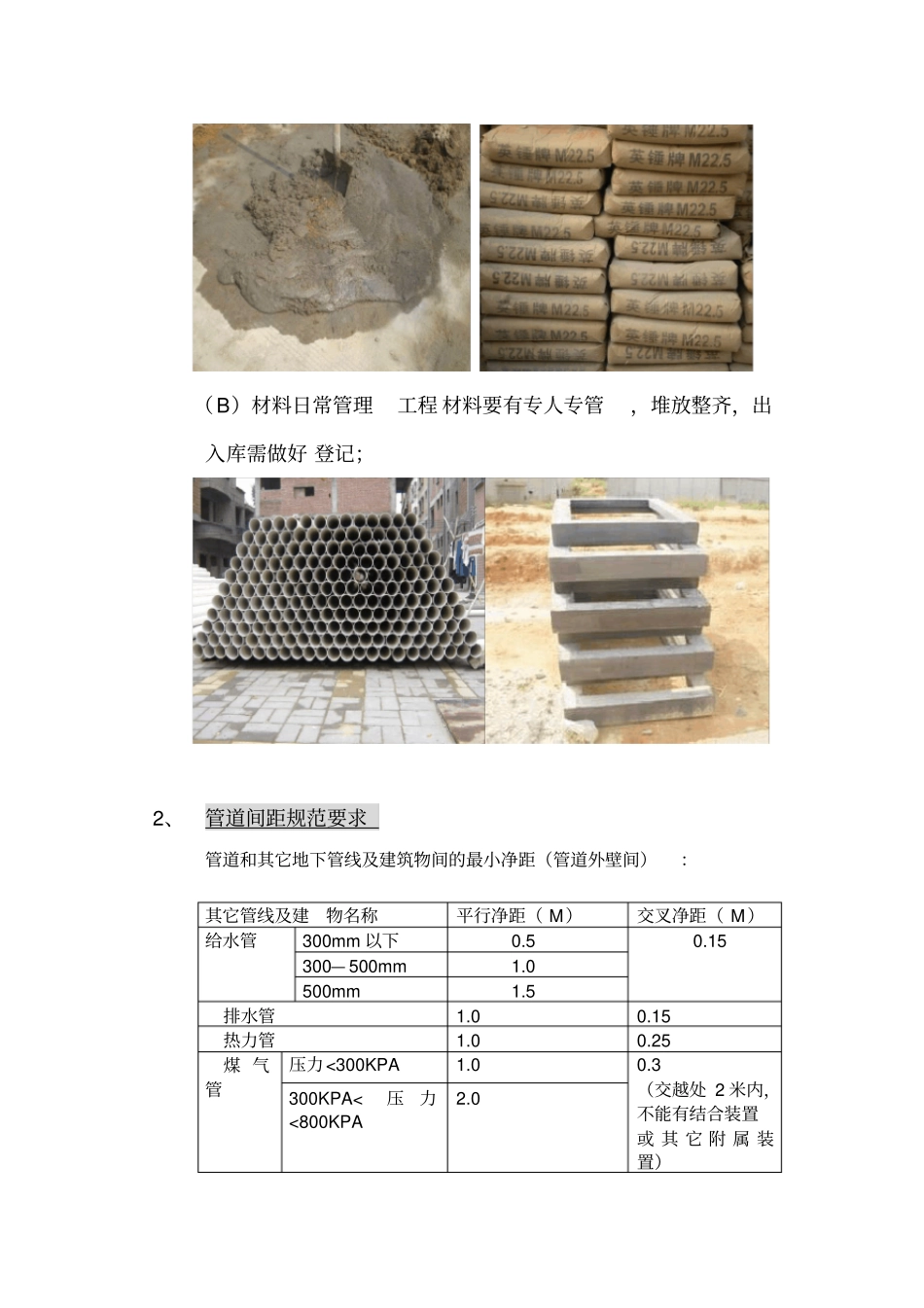

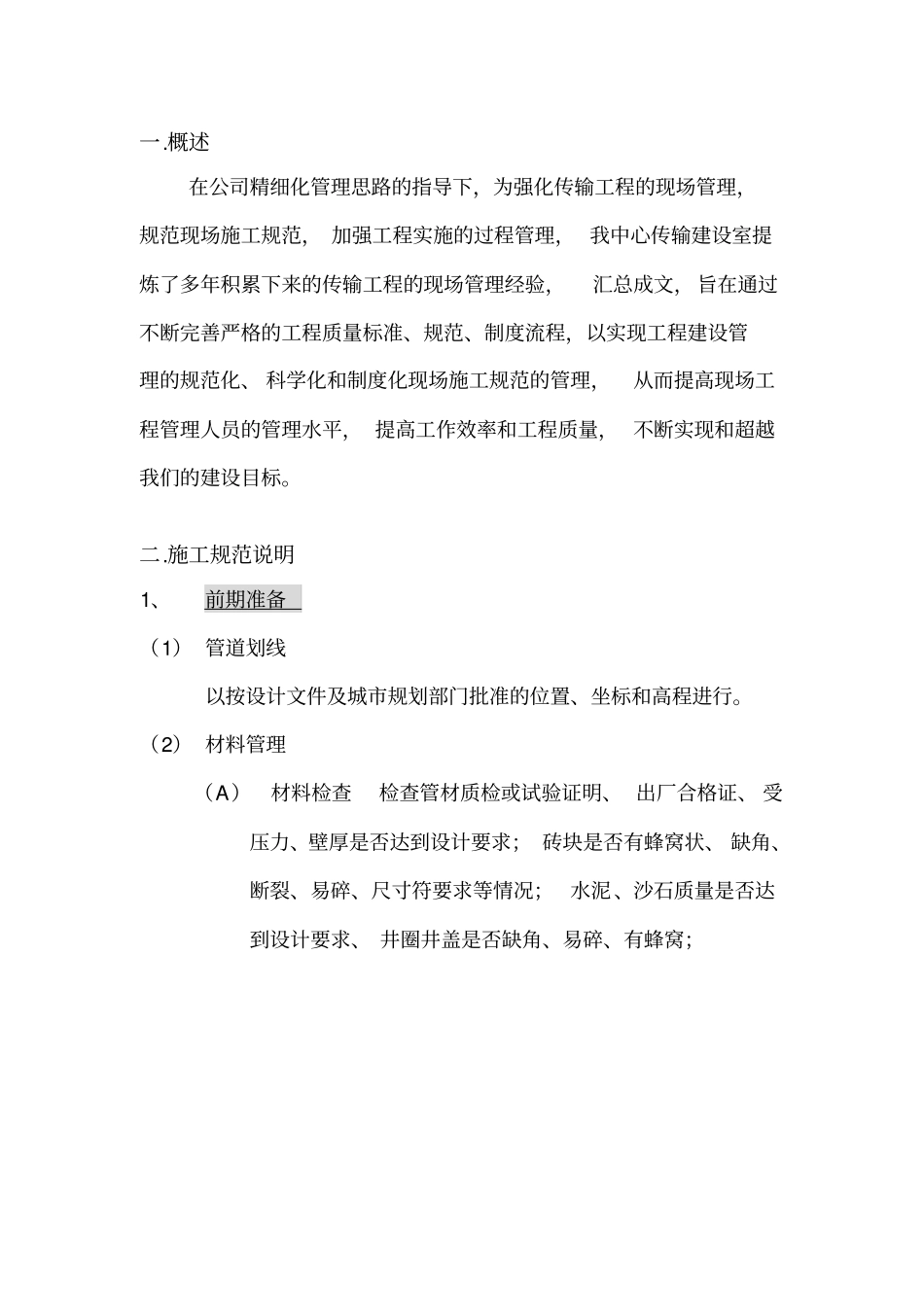

内部资料注意保密传输管道工程现场施工规范2010版中国移动通信集团广东有限公司东莞分公司二○一○年三月一.概述在公司精细化管理思路的指导下，为强化传输工程的现场管理，规范现场施工规范，加强工程实施的过程管理，我中心传输建设室提炼了多年积累下来的传输工程的现场管理经验，汇总成文，旨在通过不断完善严格的工程质量标准、规范、制度流程，以实现工程建设管理的规范化、科学化和制度化现场施工规范的管理，从而提高现场工程管理人员的管理水平，提高工作效率和工程质量，不断实现和超越我们的建设目标。二.施工规范说明1、前期准备（1）管道划线以按设计文件及城市规划部门批准的位置、坐标和高程进行。（2）材料管理（A）材料检查检查管材质检或试验证明、出厂合格证、受压力、壁厚是否达到设计要求；砖块是否有蜂窝状、缺角、断裂、易碎、尺寸符要求等情况；水泥、沙石质量是否达到设计要求、井圈井盖是否缺角、易碎、有蜂窝；（B）材料日常管理工程材料要有专人专管，堆放整齐，出入库需做好登记；2、管道间距规范要求管道和其它地下管线及建筑物间的最小净距（管道外壁间）：其它管线及建物名称平行净距（M）交叉净距（M）给水管300mm以下0.50.15300—500mm1.0500mm1.5排水管1.00.15热力管1.00.25煤气管压力<300KPA1.00.3（交越处2米内，不能有结合装置或其它附属装置）300KPA<压力<800KPA2.0电力电缆35KV以下0.50.5（电力线加保护时，可减至到0.15M35KV以上2.0其它通信电缆0.750.25绿化1.5(乔木)；1.0（灌木）杆柱0.5—1.0马路边石1.0铁路沿线2.0建物1.5注：如现场情况与上表有冲突而需更改路由或无法更改路由的，须相关单位现场勘察后拟定处理方案；3、管道敷设规范要求（1）管沟开挖：按测量线开挖，管道中心偏差不得大于正负10mm。管道开挖前一定要放线，做到管道沟顺直；同时沟底要平整，转弯应平缓过度，管道沟弯曲半径应不小于36米。遇不稳定土壤或有腐蚀性土壤时需要特殊处理后方可继续施工。孔距离需采用放坡，按“一”字或“人”字设置。（2）管道深度：沟深以公路路面为基准，人行道要求管道埋深90cm以上，车行道要求1.1m，指管顶与路面距离，如原地面高于公路面，以公路面为标准，原地地面低于公路面的，以原地面为标准，遇特殊地段无法达到设计要求的，需相关单位视现场实际情况采用相应的保护措施降低埋深，如：套用钢管（125MM）或混凝土三面包封（30CM*30CM）等措施。地面450MM200MM1000mm回填土700MM填充沙100MM100MM1200Pvc管穿6孔PE子管100MM300mm（3）PVC管敷设：塑管敷设前沟底要抄平，铺设方法、组群方式、接续方式（承插法或双承插法）要符合设计要求、铺管是塑管的承接部分要涂PVC粘合剂、涂抹长度为承接口的三分之二、组群管间距离为10—15厘米、接续管头必须错开、每隔2米用铁线绑扎、经保证管群形状统一。遇到过桥梁、下水道、水沟或在有腐蚀性物质地段，需套用钢管保护，其钢管接头处应焊接严密，并涂刷防锈漆。（4）钢管管道铺设要求：钢管的铺设方法、断面组合等均应符合设计规定，钢管管道接续需采用管箍法，两根钢管应分别旋入管箍长度的1/3以上，两端管口应锉成坡边；使用有缝管时，应将管缝置于上面，钢管在接续前，应将管口磨圆或锉成坡边，保证光滑无棱，无飞刺；钢管接头处应焊接严密，并涂上防锈漆；严禁不等径的钢管不能一起接续使用（5）下水道及桥粱挂管要求：敷管前要用墨线在壁上弹线，让在打支架时保持直线；每隔1米打一个支撑架，同时螺丝要上紧，避免支架松动或脱落，支架的规格一般用5*5*5，在遇到特殊情况下可以做些变动（要有监理或建设方的批准），在没有建筑物保护的情况下，用水泥做四面包封，包封的厚度为2-3厘米，同时要在支架的螺丝上涂防绣油或防锈漆和每隔2-3米在管线上喷上本公司标志。（6）铁笼制作和安装要求：在铁笼制作上，用材和做工一定要符合公司的质量要求；一般情况下，铁笼的规格是60*60*60cm，箱体表面由水泥包封防火棉和两层铁丝网构成。铁笼外表全部由水泥包封铁笼上的铁皮不能存在松动和翘起等质量问题；在有特殊情况下，要相关单位到现场做详细勘查后同意才能做尺寸更改。在安装铁笼过程...
