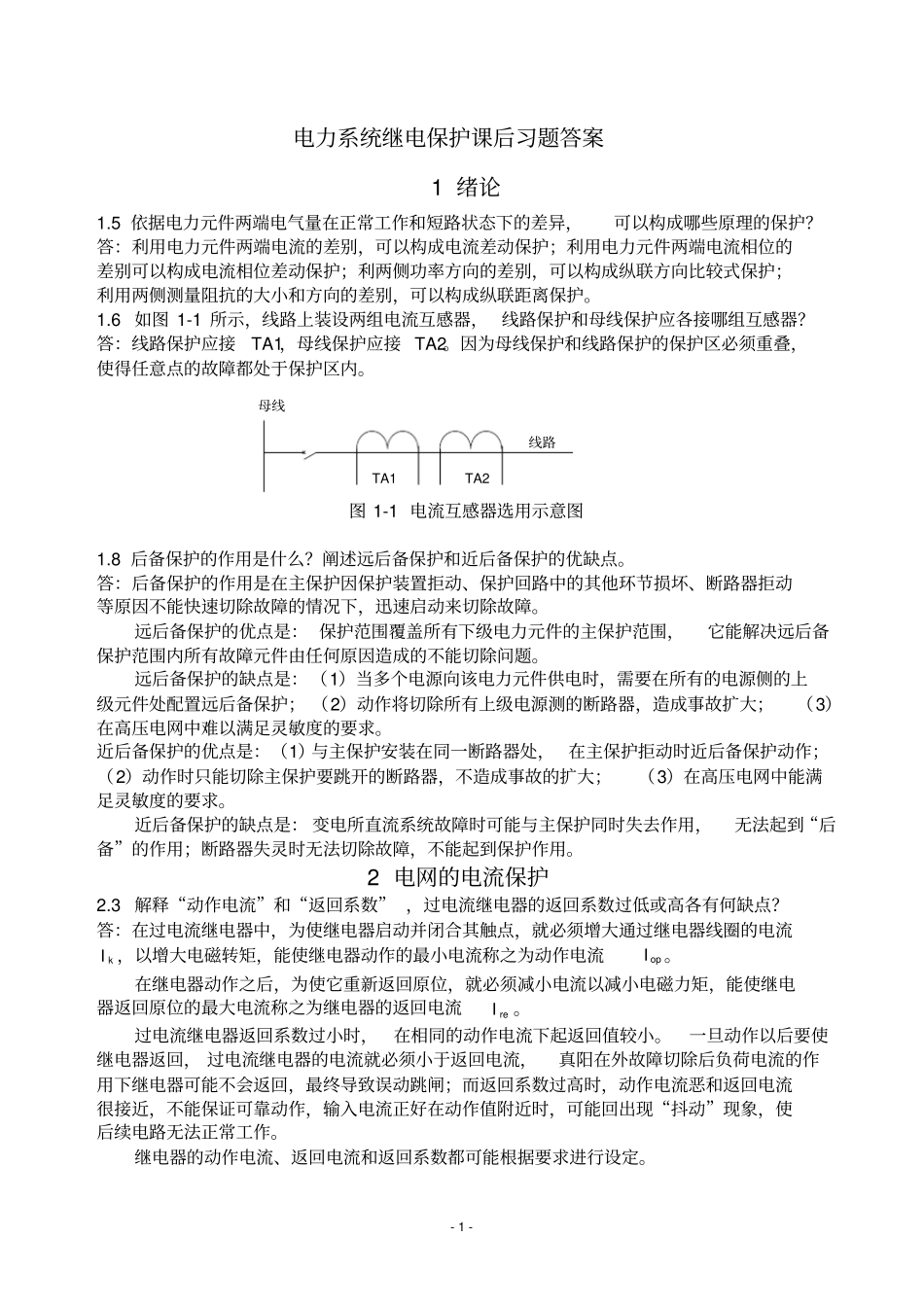

(完整版)电力系统继电保护课后习题答案_第1页
1/10

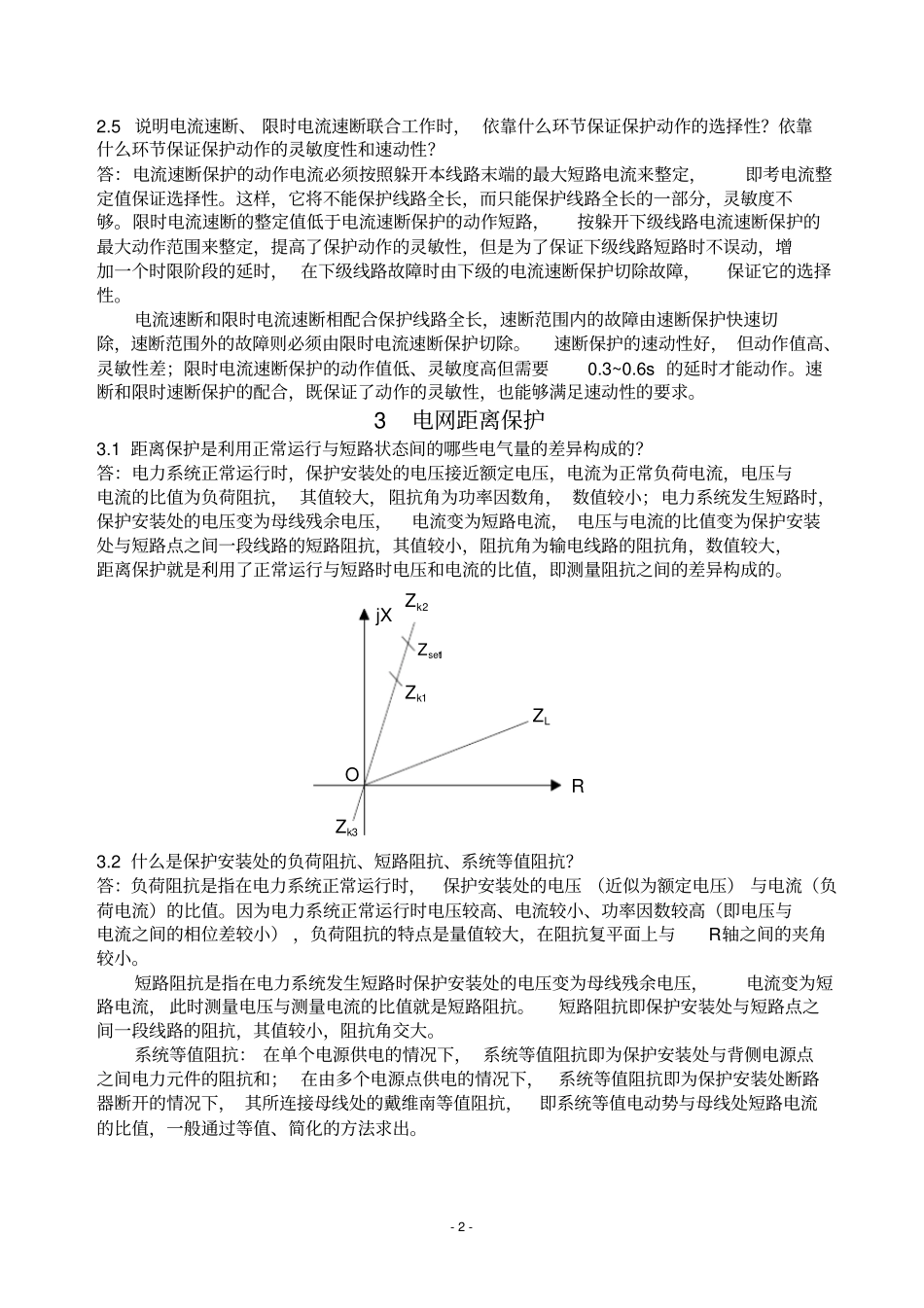

(完整版)电力系统继电保护课后习题答案_第2页
2/10

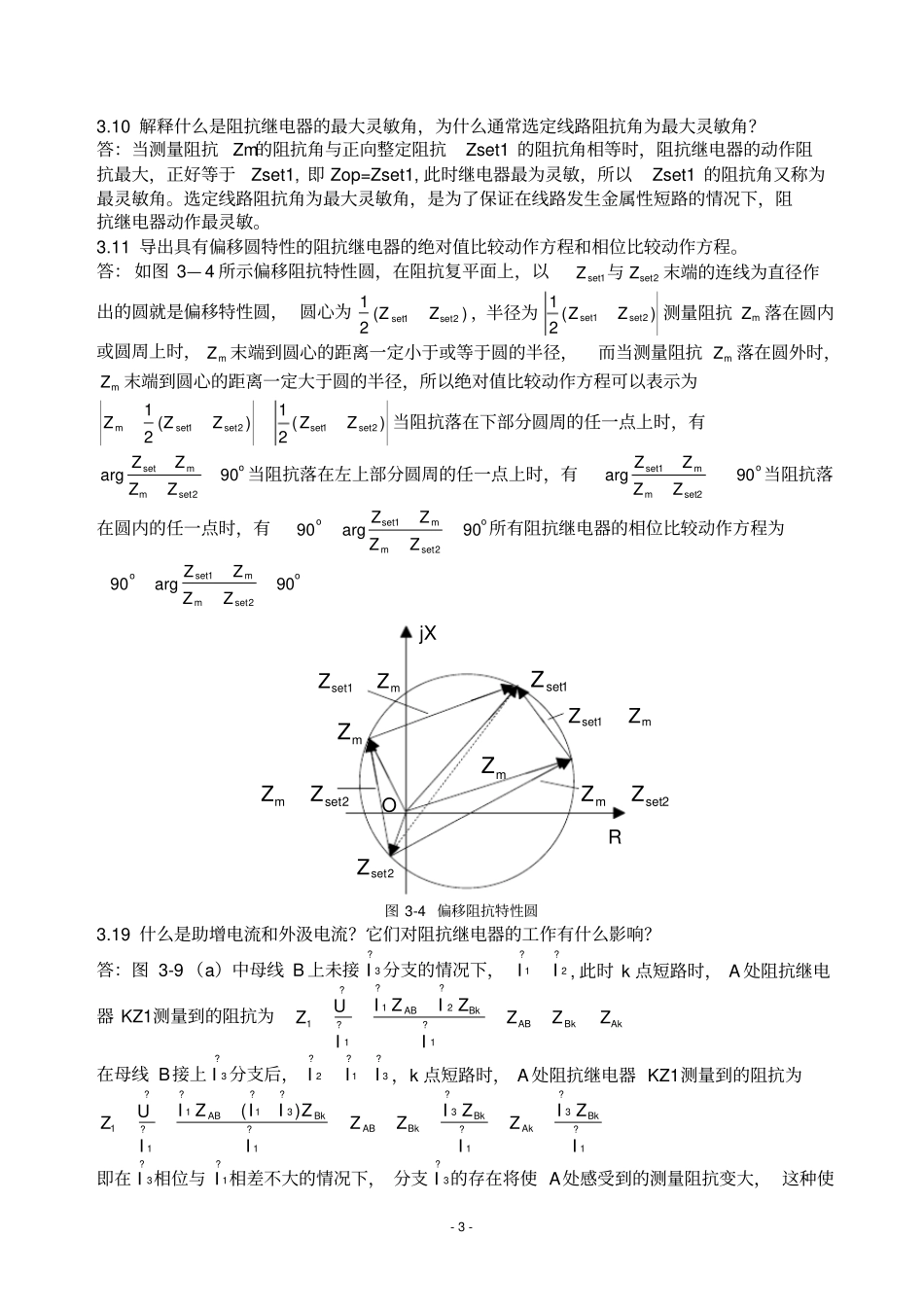

(完整版)电力系统继电保护课后习题答案_第3页
3/10
-1-电力系统继电保护课后习题答案1绪论1.5依据电力元件两端电气量在正常工作和短路状态下的差异,可以构成哪些原理的保护?答:利用电力元件两端电流的差别,可以构成电流差动保护;利用电力元件两端电流相位的差别可以构成电流相位差动保护;利两侧功率方向的差别,可以构成纵联方向比较式保护;利用两侧测量阻抗的大小和方向的差别,可以构成纵联距离保护。1.6如图1-1所示,线路上装设两组电流互感器,线路保护和母线保护应各接哪组互感器?答:线路保护应接TA1,母线保护应接TA2。因为母线保护和线路保护的保护区必须重叠,使得任意点的故障都处于保护区内。线路TA1TA2母线图1-1电流互感器选用示意图1.8后备保护的作用是什么?阐述远后备保护和近后备保护的优缺点。答:后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下,迅速启动来切除故障。远后备保护的优点是:保护范围覆盖所有下级电力元件的主保护范围,它能解决远后备保护范围内所有故障元件由任何原因造成的不能切除问题。远后备保护的缺点是:(1)当多个电源向该电力元件供电时,需要在所有的电源侧的上级元件处配置远后备保护;(2)动作将切除所有上级电源测的断路器,造成事故扩大;(3)在高压电网中难以满足灵敏度的要求。近后备保护的优点是:(1)与主保护安装在同一断路器处,在主保护拒动时近后备保护动作;(2)动作时只能切除主保护要跳开的断路器,不造成事故的扩大;(3)在高压电网中能满足灵敏度的要求。近后备保护的缺点是:变电所直流系统故障时可能与主保护同时失去作用,无法起到“后备”的作用;断路器失灵时无法切除故障,不能起到保护作用。2电网的电流保护2.3解释“动作电流”和“返回系数”,过电流继电器的返回系数过低或高各有何缺点?答:在过电流继电器中,为使继电器启动并闭合其触点,就必须增大通过继电器线圈的电流kI,以增大电磁转矩,能使继电器动作的最小电流称之为动作电流opI。在继电器动作之后,为使它重新返回原位,就必须减小电流以减小电磁力矩,能使继电器返回原位的最大电流称之为继电器的返回电流reI。过电流继电器返回系数过小时,在相同的动作电流下起返回值较小。一旦动作以后要使继电器返回,过电流继电器的电流就必须小于返回电流,真阳在外故障切除后负荷电流的作用下继电器可能不会返回,最终导致误动跳闸;而返回系数过高时,动作电流恶和返回电流很接近,不能保证可靠动作,输入电流正好在动作值附近时,可能回出现“抖动”现象,使后续电路无法正常工作。继电器的动作电流、返回电流和返回系数都可能根据要求进行设定。-2-2.5说明电流速断、限时电流速断联合工作时,依靠什么环节保证保护动作的选择性?依靠什么环节保证保护动作的灵敏度性和速动性?答:电流速断保护的动作电流必须按照躲开本线路末端的最大短路电流来整定,即考电流整定值保证选择性。这样,它将不能保护线路全长,而只能保护线路全长的一部分,灵敏度不够。限时电流速断的整定值低于电流速断保护的动作短路,按躲开下级线路电流速断保护的最大动作范围来整定,提高了保护动作的灵敏性,但是为了保证下级线路短路时不误动,增加一个时限阶段的延时,在下级线路故障时由下级的电流速断保护切除故障,保证它的选择性。电流速断和限时电流速断相配合保护线路全长,速断范围内的故障由速断保护快速切除,速断范围外的故障则必须由限时电流速断保护切除。速断保护的速动性好,但动作值高、灵敏性差;限时电流速断保护的动作值低、灵敏度高但需要0.3~0.6s的延时才能动作。速断和限时速断保护的配合,既保证了动作的灵敏性,也能够满足速动性的要求。3电网距离保护3.1距离保护是利用正常运行与短路状态间的哪些电气量的差异构成的?答:电力系统正常运行时,保护安装处的电压接近额定电压,电流为正常负荷电流,电压与电流的比值为负荷阻抗,其值较大,阻抗角为功率因数角,数值较小;电力系统发生短路时,保护安装处的电压变为母线残余电压,电流变为短路电流,电压与电流的比值变为保护安装处与短路点之间一段线路的短路阻抗,其值...
