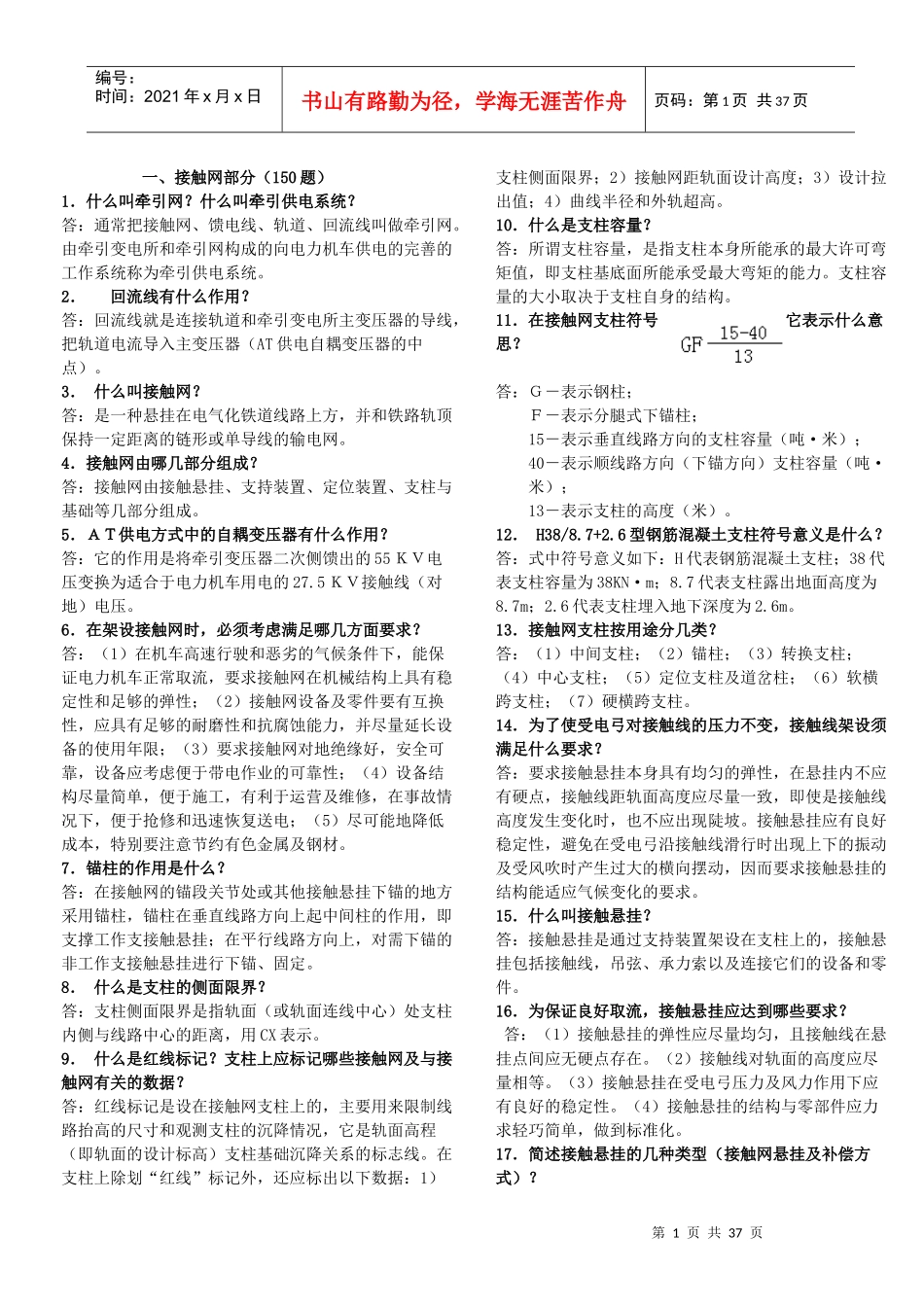

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页一、接触网部分（150题）1．什么叫牵引网？什么叫牵引供电系统？答：通常把接触网、馈电线、轨道、回流线叫做牵引网。由牵引变电所和牵引网构成的向电力机车供电的完善的工作系统称为牵引供电系统。2．回流线有什么作用？答：回流线就是连接轨道和牵引变电所主变压器的导线，把轨道电流导入主变压器（AT供电自耦变压器的中点）。3．什么叫接触网？答：是一种悬挂在电气化铁道线路上方，并和铁路轨顶保持一定距离的链形或单导线的输电网。4．接触网由哪几部分组成？答：接触网由接触悬挂、支持装置、定位装置、支柱与基础等几部分组成。5．ＡＴ供电方式中的自耦变压器有什么作用？答：它的作用是将牵引变压器二次侧馈出的55ＫＶ电压变换为适合于电力机车用电的27.5ＫＶ接触线（对地）电压。6．在架设接触网时，必须考虑满足哪几方面要求？答：（1）在机车高速行驶和恶劣的气候条件下，能保证电力机车正常取流，要求接触网在机械结构上具有稳定性和足够的弹性；（2）接触网设备及零件要有互换性，应具有足够的耐磨性和抗腐蚀能力，并尽量延长设备的使用年限；（3）要求接触网对地绝缘好，安全可靠，设备应考虑便于带电作业的可靠性；（4）设备结构尽量简单，便于施工，有利于运营及维修，在事故情况下，便于抢修和迅速恢复送电；（5）尽可能地降低成本，特别要注意节约有色金属及钢材。7．锚柱的作用是什么？答：在接触网的锚段关节处或其他接触悬挂下锚的地方采用锚柱，锚柱在垂直线路方向上起中间柱的作用，即支撑工作支接触悬挂；在平行线路方向上，对需下锚的非工作支接触悬挂进行下锚、固定。8．什么是支柱的侧面限界？答：支柱侧面限界是指轨面（或轨面连线中心）处支柱内侧与线路中心的距离，用CX表示。9．什么是红线标记？支柱上应标记哪些接触网及与接触网有关的数据？答：红线标记是设在接触网支柱上的，主要用来限制线路抬高的尺寸和观测支柱的沉降情况，它是轨面高程（即轨面的设计标高）支柱基础沉降关系的标志线。在支柱上除划“红线”标记外，还应标出以下数据：1）支柱侧面限界；2）接触网距轨面设计高度；3）设计拉出值；4）曲线半径和外轨超高。10．什么是支柱容量？答：所谓支柱容量，是指支柱本身所能承的最大许可弯矩值，即支柱基底面所能承受最大弯矩的能力。支柱容量的大小取决于支柱自身的结构。11．在接触网支柱符号它表示什么意思？答：Ｇ－表示钢柱；Ｆ－表示分腿式下锚柱；15－表示垂直线路方向的支柱容量（吨·米）；40－表示顺线路方向（下锚方向）支柱容量（吨·米）；13－表示支柱的高度（米）。12．H38/8.7+2.6型钢筋混凝土支柱符号意义是什么？答：式中符号意义如下：H代表钢筋混凝土支柱；38代表支柱容量为38KN·m；8.7代表支柱露出地面高度为8.7m；2.6代表支柱埋入地下深度为2.6m。13．接触网支柱按用途分几类？答：（1）中间支柱；（2）锚柱；（3）转换支柱；（4）中心支柱；（5）定位支柱及道岔柱；（6）软横跨支柱；（7）硬横跨支柱。14．为了使受电弓对接触线的压力不变，接触线架设须满足什么要求？答：要求接触悬挂本身具有均匀的弹性，在悬挂内不应有硬点，接触线距轨面高度应尽量一致，即使是接触线高度发生变化时，也不应出现陡坡。接触悬挂应有良好稳定性，避免在受电弓沿接触线滑行时出现上下的振动及受风吹时产生过大的横向摆动，因而要求接触悬挂的结构能适应气候变化的要求。15．什么叫接触悬挂？答：接触悬挂是通过支持装置架设在支柱上的，接触悬挂包括接触线，吊弦、承力索以及连接它们的设备和零件。16．为保证良好取流，接触悬挂应达到哪些要求？答：（1）接触悬挂的弹性应尽量均匀，且接触线在悬挂点间应无硬点存在。（2）接触线对轨面的高度应尽量相等。（3）接触悬挂在受电弓压力及风力作用下应有良好的稳定性。（4）接触悬挂的结构与零部件应力求轻巧简单，做到标准化。17．简述接触悬挂的几种类型（接触网悬挂及补偿方式）？第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页答：分...
