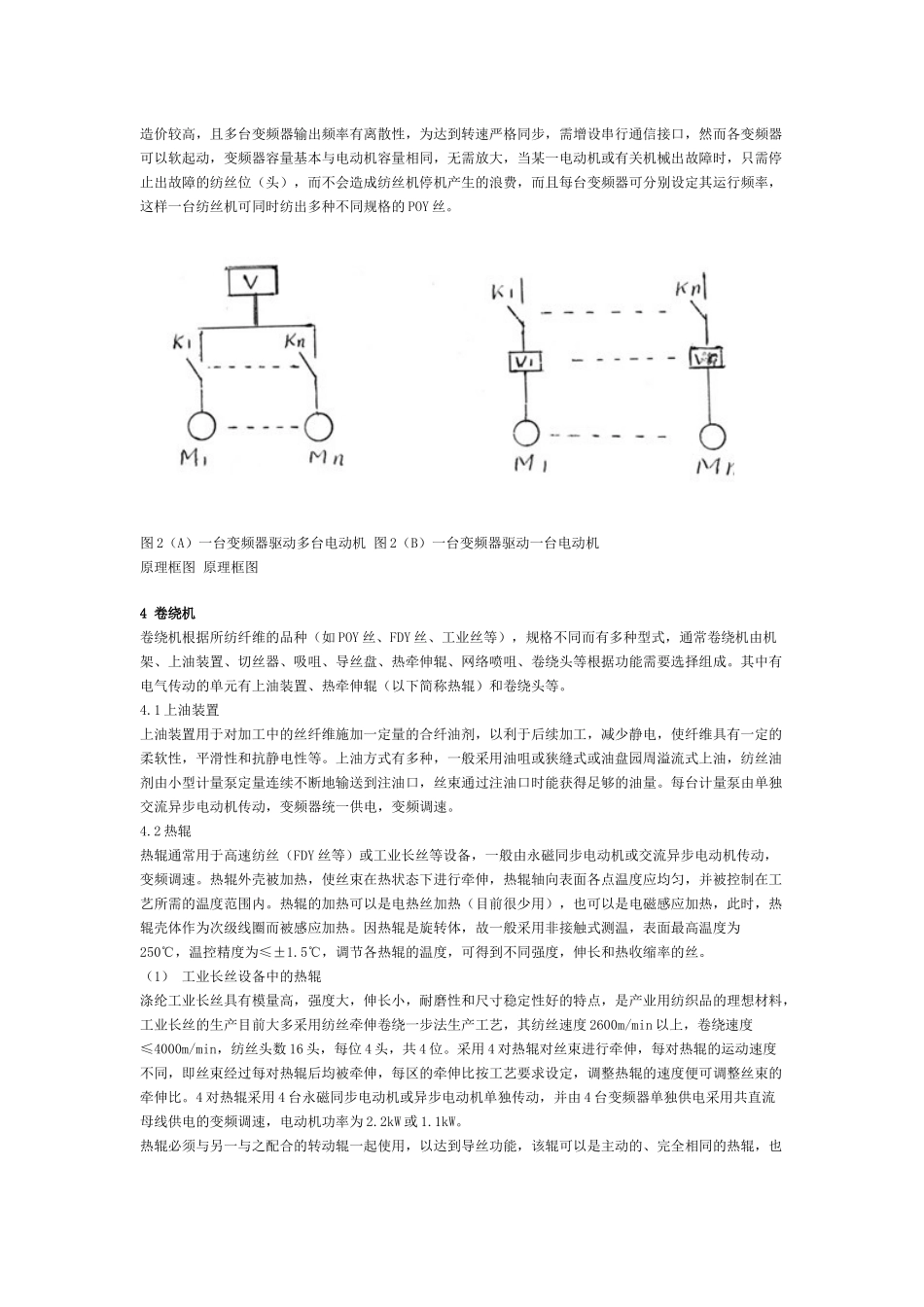

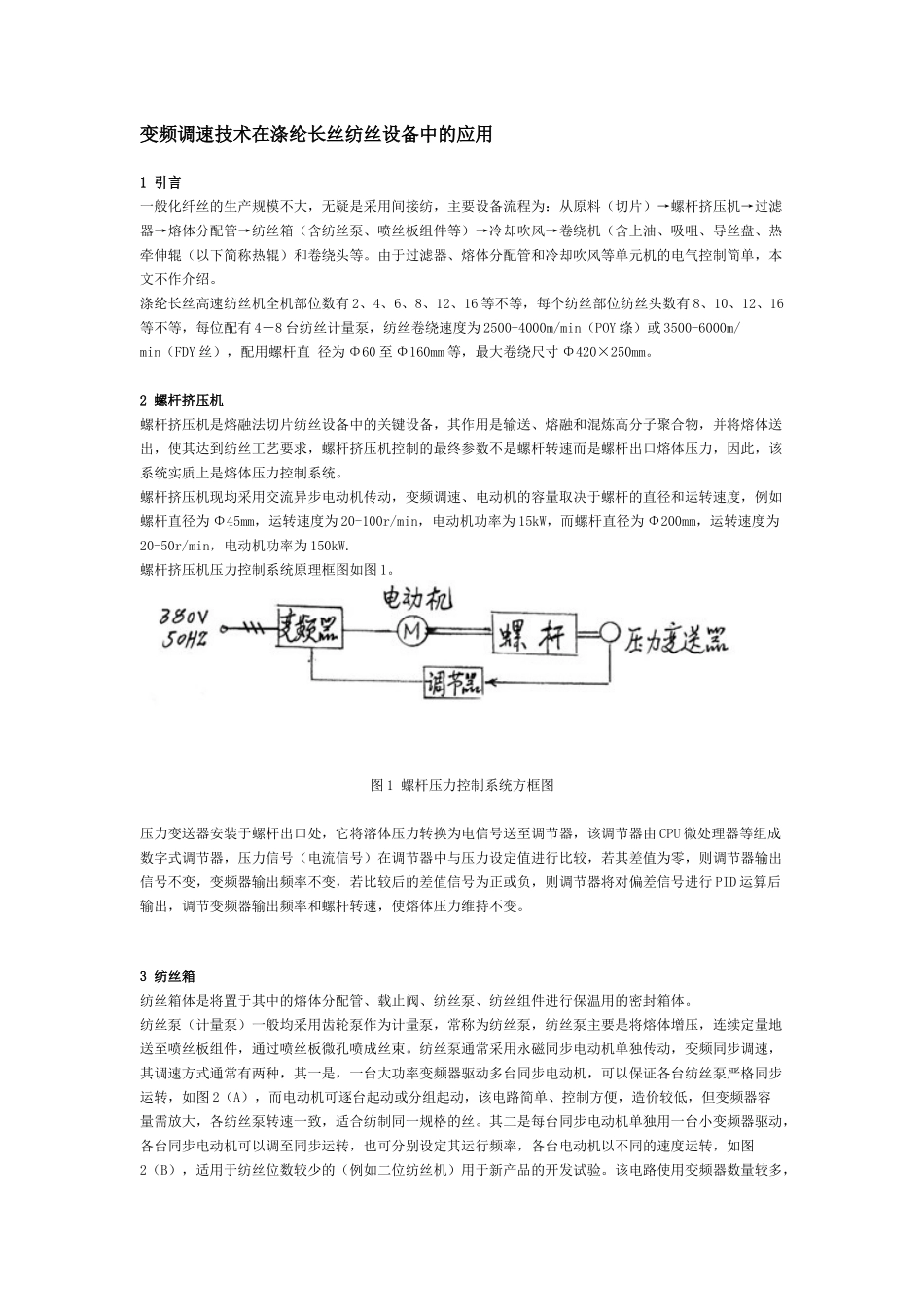

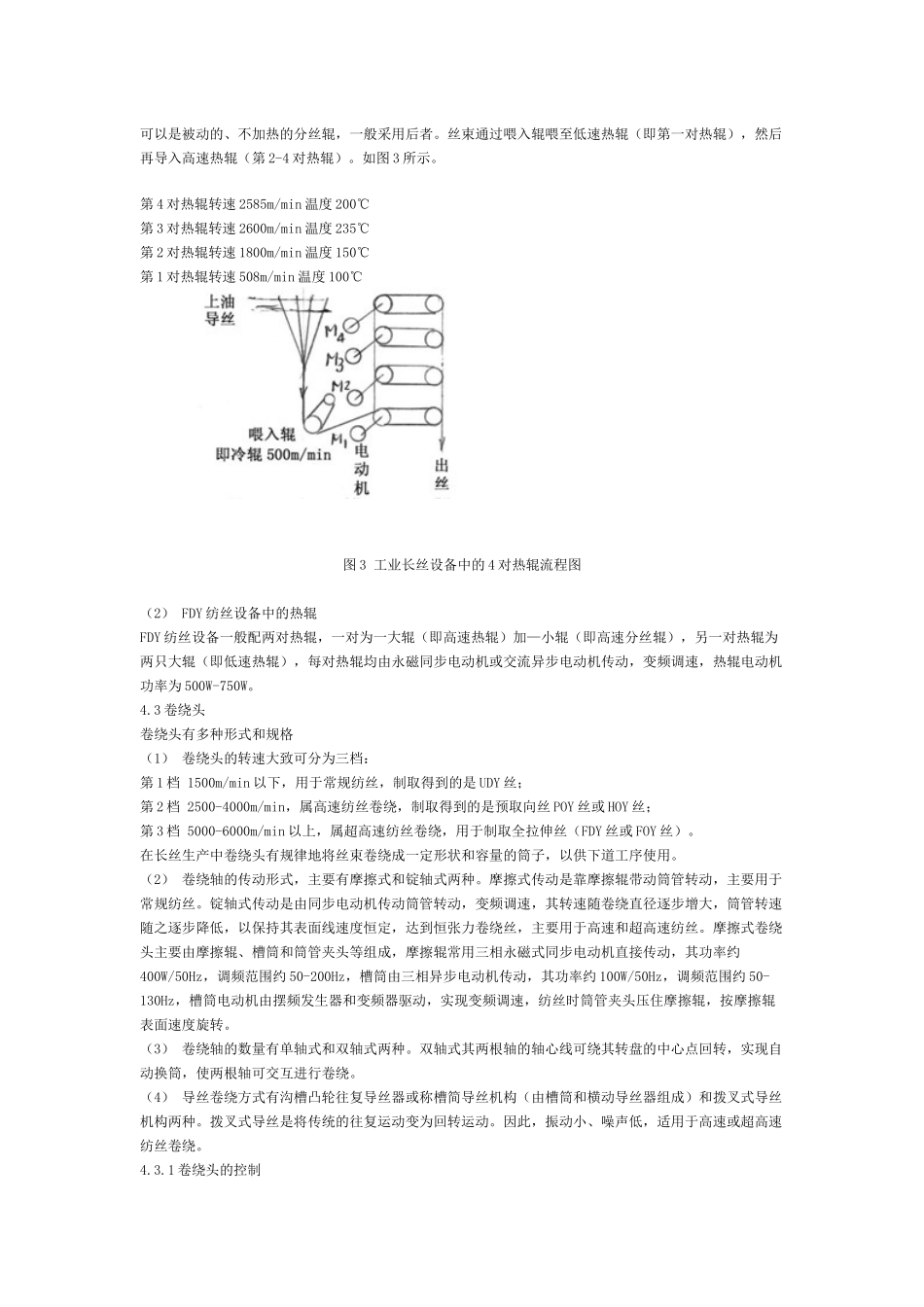

变频调速技术在涤纶长丝纺丝设备中的应用1引言一般化纤丝的生产规模不大，无疑是采用间接纺，主要设备流程为：从原料（切片）→螺杆挤压机→过滤器→熔体分配管→纺丝箱（含纺丝泵、喷丝板组件等）→冷却吹风→卷绕机（含上油、吸咀、导丝盘、热牵伸辊（以下简称热辊）和卷绕头等。由于过滤器、熔体分配管和冷却吹风等单元机的电气控制简单，本文不作介绍。涤纶长丝高速纺丝机全机部位数有2、4、6、8、12、16等不等，每个纺丝部位纺丝头数有8、10、12、16等不等，每位配有4－8台纺丝计量泵，纺丝卷绕速度为2500-4000m/min（POY绦）或3500-6000m/min（FDY丝），配用螺杆直径为Φ60至Φ160mm等，最大卷绕尺寸Φ420×250mm。2螺杆挤压机螺杆挤压机是熔融法切片纺丝设备中的关键设备，其作用是输送、熔融和混炼高分子聚合物，并将熔体送出，使其达到纺丝工艺要求，螺杆挤压机控制的最终参数不是螺杆转速而是螺杆出口熔体压力，因此，该系统实质上是熔体压力控制系统。螺杆挤压机现均采用交流异步电动机传动，变频调速、电动机的容量取决于螺杆的直径和运转速度，例如螺杆直径为Φ45mm，运转速度为20-100r/min，电动机功率为15kW，而螺杆直径为Φ200mm，运转速度为20-50r/min，电动机功率为150kW.螺杆挤压机压力控制系统原理框图如图1。图1螺杆压力控制系统方框图压力变送器安装于螺杆出口处，它将溶体压力转换为电信号送至调节器，该调节器由CPU微处理器等组成数字式调节器，压力信号（电流信号）在调节器中与压力设定值进行比较，若其差值为零，则调节器输出信号不变，变频器输出频率不变，若比较后的差值信号为正或负，则调节器将对偏差信号进行PID运算后输出，调节变频器输出频率和螺杆转速，使熔体压力维持不变。3纺丝箱纺丝箱体是将置于其中的熔体分配管、载止阀、纺丝泵、纺丝组件进行保温用的密封箱体。纺丝泵（计量泵）一般均采用齿轮泵作为计量泵，常称为纺丝泵，纺丝泵主要是将熔体增压，连续定量地送至喷丝板组件，通过喷丝板微孔喷成丝束。纺丝泵通常采用永磁同步电动机单独传动，变频同步调速，其调速方式通常有两种，其一是，一台大功率变频器驱动多台同步电动机，可以保证各台纺丝泵严格同步运转，如图2（A），而电动机可逐台起动或分组起动，该电路简单、控制方便，造价较低，但变频器容量需放大，各纺丝泵转速一致，适合纺制同一规格的丝。其二是每台同步电动机单独用一台小变频器驱动，各台同步电动机可以调至同步运转，也可分别设定其运行频率，各台电动机以不同的速度运转，如图2（B），适用于纺丝位数较少的（例如二位纺丝机）用于新产品的开发试验。该电路使用变频器数量较多，造价较高，且多台变频器输出频率有离散性，为达到转速严格同步，需增设串行通信接口，然而各变频器可以软起动，变频器容量基本与电动机容量相同，无需放大，当某一电动机或有关机械出故障时，只需停止出故障的纺丝位（头），而不会造成纺丝机停机产生的浪费，而且每台变频器可分别设定其运行频率，这样一台纺丝机可同时纺出多种不同规格的POY丝。图2（A）一台变频器驱动多台电动机图2（B）一台变频器驱动一台电动机原理框图原理框图4卷绕机卷绕机根据所纺纤维的品种（如POY丝、FDY丝、工业丝等），规格不同而有多种型式，通常卷绕机由机架、上油装置、切丝器、吸咀、导丝盘、热牵伸辊、网络喷咀、卷绕头等根据功能需要选择组成。其中有电气传动的单元有上油装置、热牵伸辊（以下简称热辊）和卷绕头等。4.1上油装置上油装置用于对加工中的丝纤维施加一定量的合纤油剂，以利于后续加工，减少静电，使纤维具有一定的柔软性，平滑性和抗静电性等。上油方式有多种，一般采用油咀或狭缝式或油盘园周溢流式上油，纺丝油剂由小型计量泵定量连续不断地输送到注油口，丝束通过注油口时能获得足够的油量。每台计量泵由单独交流异步电动机传动，变频器统一供电，变频调速。4.2热辊热辊通常用于高速纺丝（FDY丝等）或工业长丝等设备，一般由永磁同步电动机或交流异步电动机传动，变频调速。热辊外壳被加热，使丝束在热状态下进行牵伸，热辊轴向表面各点温度应均匀，并被控制在工艺所需的温度范围内。...
