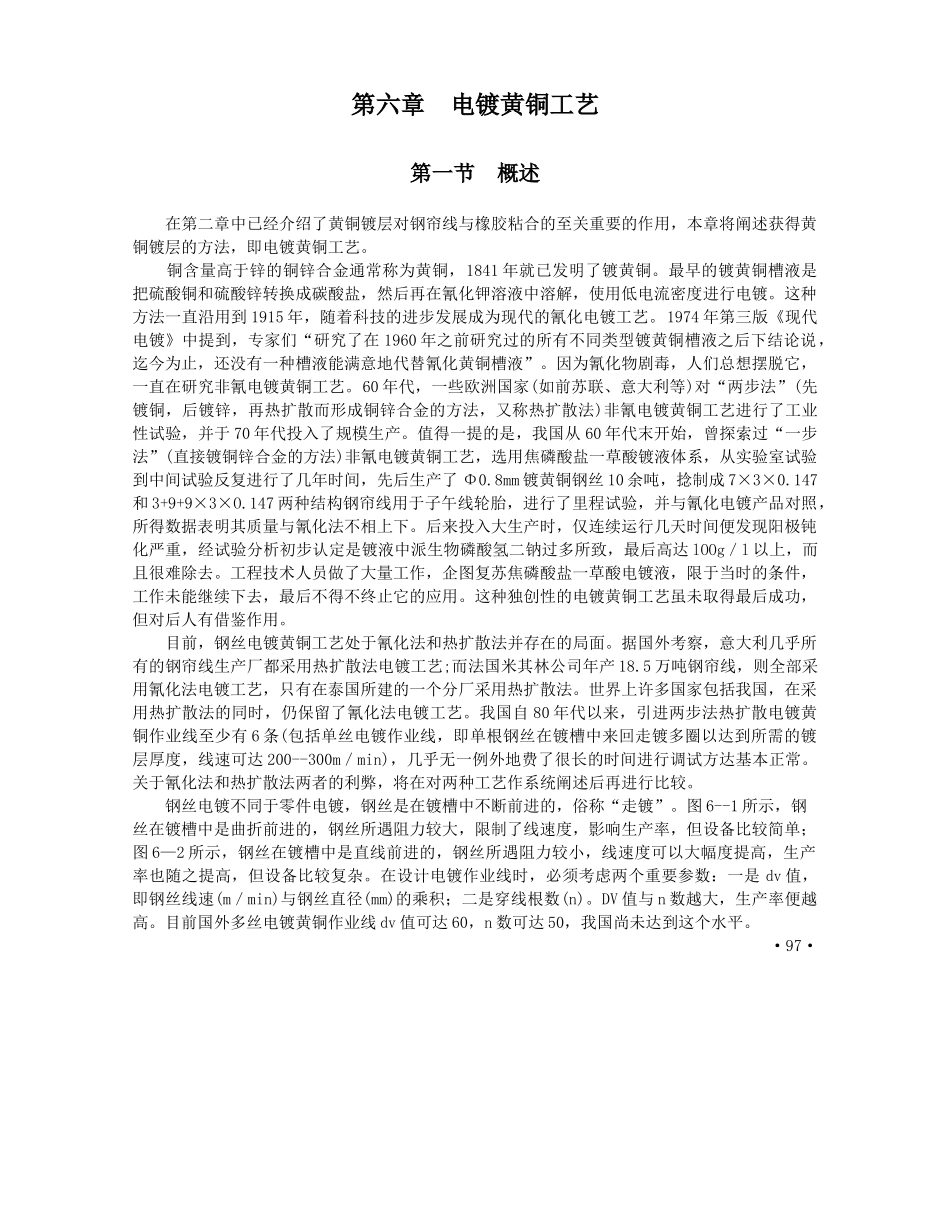

第六章电镀黄铜工艺第一节概述在第二章中已经介绍了黄铜镀层对钢帘线与橡胶粘合的至关重要的作用，本章将阐述获得黄铜镀层的方法，即电镀黄铜工艺。铜含量高于锌的铜锌合金通常称为黄铜，1841年就已发明了镀黄铜。最早的镀黄铜槽液是把硫酸铜和硫酸锌转换成碳酸盐，然后再在氰化钾溶液中溶解，使用低电流密度进行电镀。这种方法一直沿用到1915年，随着科技的进步发展成为现代的氰化电镀工艺。1974年第三版《现代电镀》中提到，专家们“研究了在1960年之前研究过的所有不同类型镀黄铜槽液之后下结论说，迄今为止，还没有一种槽液能满意地代替氰化黄铜槽液”。因为氰化物剧毒，人们总想摆脱它，一直在研究非氰电镀黄铜工艺。60年代，一些欧洲国家(如前苏联、意大利等)对“两步法”(先镀铜，后镀锌，再热扩散而形成铜锌合金的方法，又称热扩散法)非氰电镀黄铜工艺进行了工业性试验，并于70年代投入了规模生产。值得一提的是，我国从60年代末开始，曾探索过“一步法”(直接镀铜锌合金的方法)非氰电镀黄铜工艺，选用焦磷酸盐一草酸镀液体系，从实验室试验到中间试验反复进行了几年时间，先后生产了Φ0.8mm镀黄铜钢丝10余吨，捻制成7×3×0.147和3+9+9×3×O.147两种结构钢帘线用于子午线轮胎，进行了里程试验，并与氰化电镀产品对照，所得数据表明其质量与氰化法不相上下。后来投入大生产时，仅连续运行几天时间便发现阳极钝化严重，经试验分析初步认定是镀液中派生物磷酸氢二钠过多所致，最后高达lOOg／l以上，而且很难除去。工程技术人员做了大量工作，企图复苏焦磷酸盐一草酸电镀液，限于当时的条件，工作未能继续下去，最后不得不终止它的应用。这种独创性的电镀黄铜工艺虽未取得最后成功，但对后人有借鉴作用。目前，钢丝电镀黄铜工艺处于氰化法和热扩散法并存在的局面。据国外考察，意大利几乎所有的钢帘线生产厂都采用热扩散法电镀工艺;而法国米其林公司年产18.5万吨钢帘线，则全部采用氰化法电镀工艺，只有在泰国所建的一个分厂采用热扩散法。世界上许多国家包括我国，在采用热扩散法的同时，仍保留了氰化法电镀工艺。我国自80年代以来，引进两步法热扩散电镀黄铜作业线至少有6条(包括单丝电镀作业线，即单根钢丝在镀槽中来回走镀多圈以达到所需的镀层厚度，线速可达200--300m／min)，几乎无一例外地费了很长的时间进行调试方达基本正常。关于氰化法和热扩散法两者的利弊，将在对两种工艺作系统阐述后再进行比较。钢丝电镀不同于零件电镀，钢丝是在镀槽中不断前进的，俗称“走镀”。图6--1所示，钢丝在镀槽中是曲折前进的，钢丝所遇阻力较大，限制了线速度，影响生产率，但设备比较简单；图6—2所示，钢丝在镀槽中是直线前进的，钢丝所遇阻力较小，线速度可以大幅度提高，生产率也随之提高，但设备比较复杂。在设计电镀作业线时，必须考虑两个重要参数：一是dv值，即钢丝线速(m／min)与钢丝直径(mm)的乘积；二是穿线根数(n)。DV值与n数越大，生产率便越高。目前国外多丝电镀黄铜作业线dv值可达60，n数可达50，我国尚未达到这个水平。·97·图表1图6—2直线电镀装置示意图先就图6—1及图6—2所示，简述钢丝电镀过程。电镀时，电流从直流电源的正极经导线、汇流排进入镀槽内的阳极，再从阳极进入镀液，然后从镀液到达作为阴极的钢丝，最后经阴极辊、导线、汇流排返回到直流电源的负极，构成一个回路。在外电路(汇流排、导线、阴极辊等)，电流的流动是靠自由电子的定向移动来实现的，这种凭借物质中自由电子的定向运动来完成导电过程的导体，称为第一类导体。在电镀液中电流的流动是靠阴、阳离子的定向迁移来实现的，这种凭借阴、阳离子的定向运动来完成导电过程的导体，称第二类导体。在任何电镀过程中，都存在这两类导体的导电作用，所有电镀的电流回路都由这两类导体共同构成，电镀槽阳极金属与阴极金属的电位差，即包括第一类导体和第二类导体在内的整个回路的电压降,称为槽电压。在电极上是电子导电，而到了镀液就变成了离子导电。显然，自由电子消失和出现的过程就发生在电极导体和镀液的交界面处。当自由电子从直流电源移动到阴极(钢丝)上以后，就在阴和镀液的交界面处被镀...
