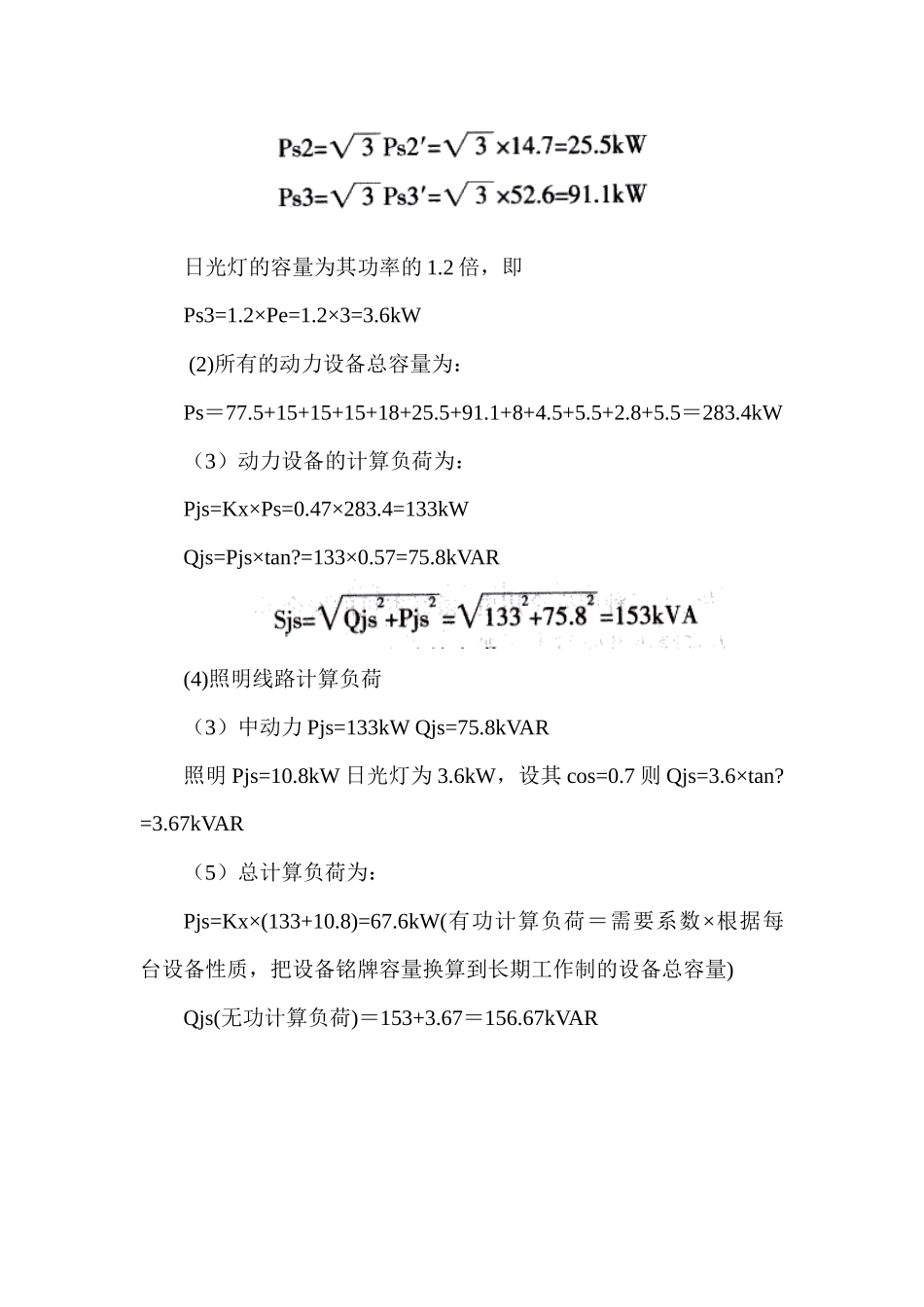

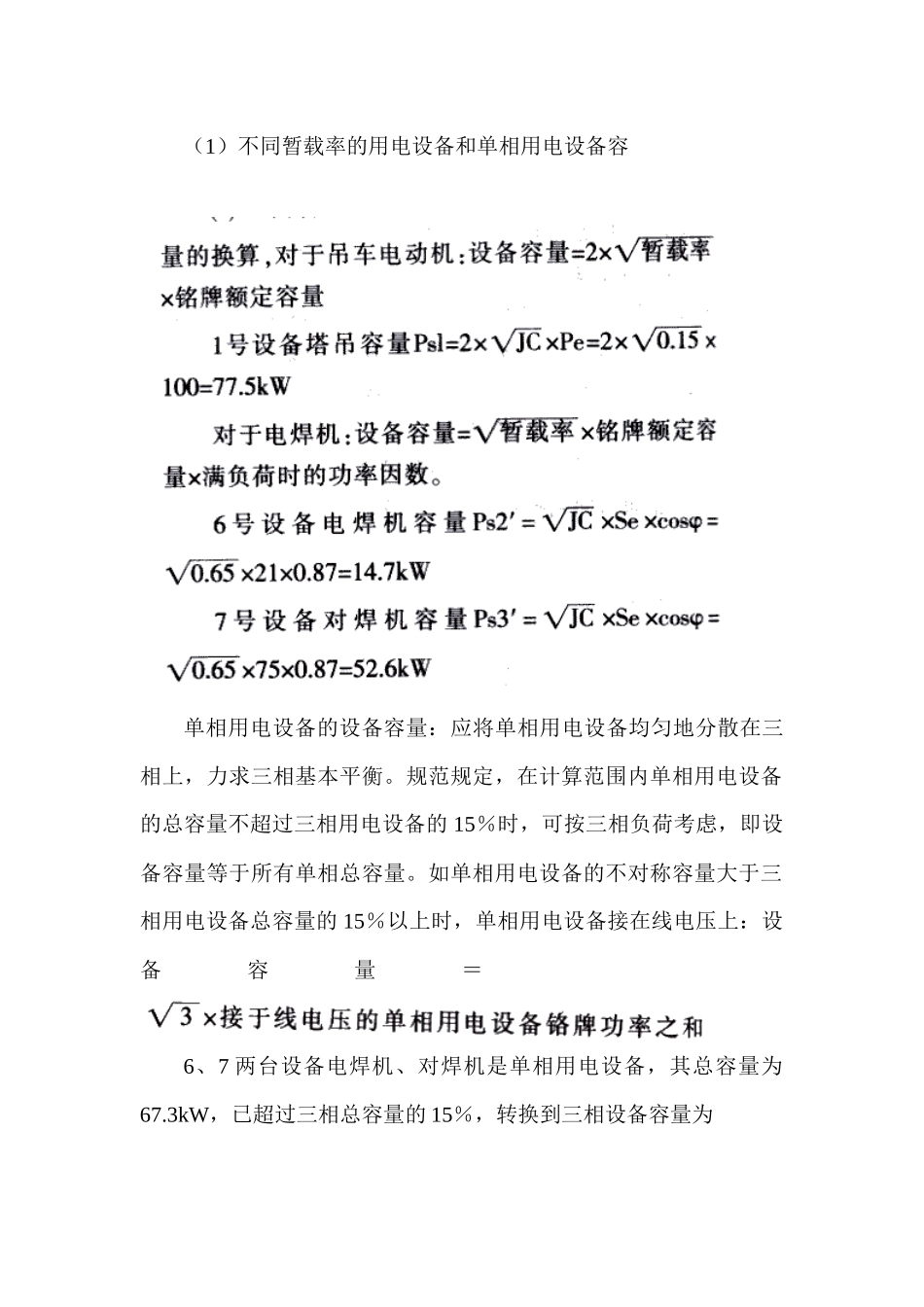

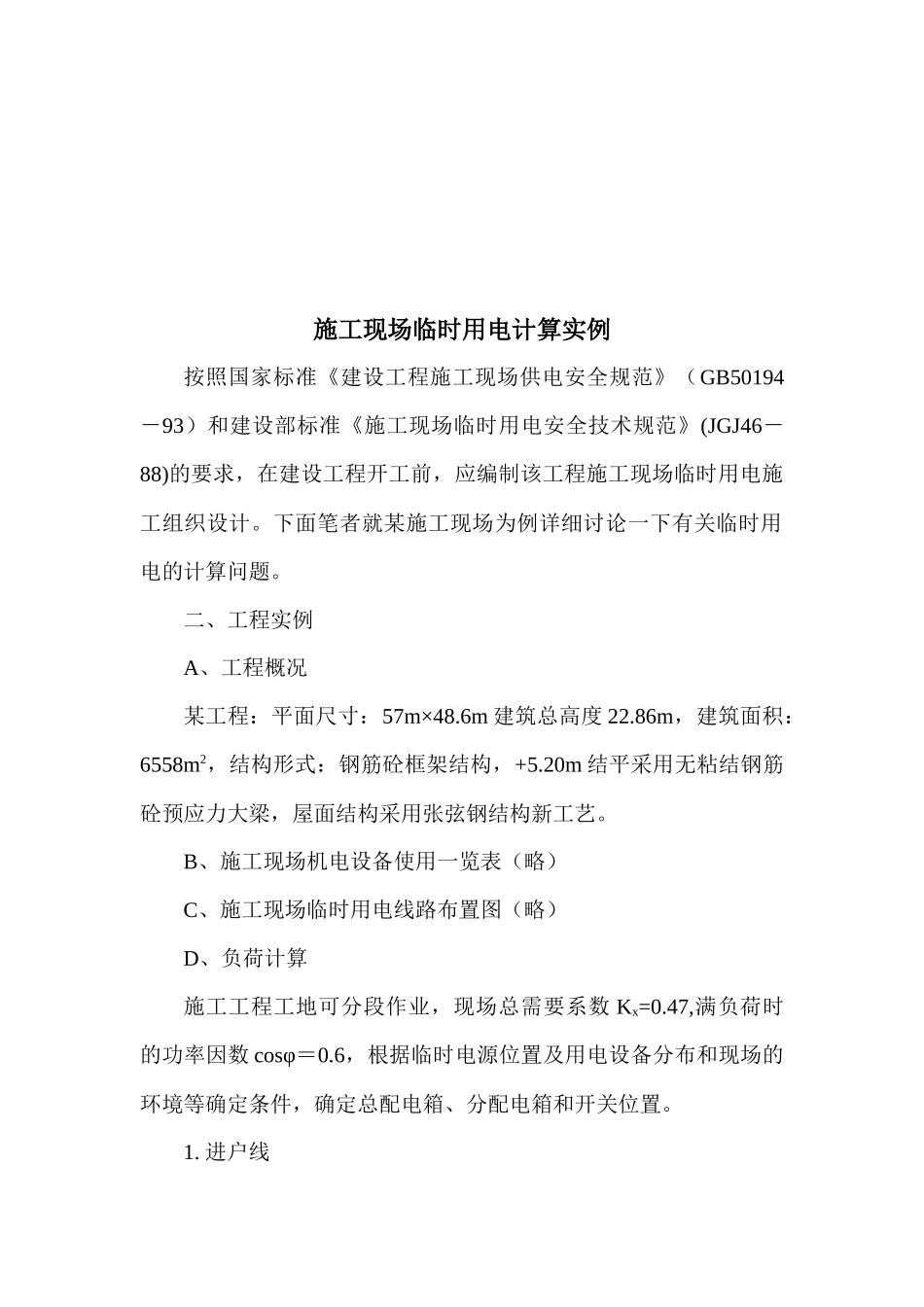

施工现场临时用电计算实例按照国家标准《建设工程施工现场供电安全规范》（GB50194－93）和建设部标准《施工现场临时用电安全技术规范》(JGJ46－88)的要求，在建设工程开工前，应编制该工程施工现场临时用电施工组织设计。下面笔者就某施工现场为例详细讨论一下有关临时用电的计算问题。二、工程实例A、工程概况某工程：平面尺寸：57m×48.6m建筑总高度22.86m，建筑面积：6558m2，结构形式：钢筋砼框架结构，+5.20m结平采用无粘结钢筋砼预应力大梁，屋面结构采用张弦钢结构新工艺。B、施工现场机电设备使用一览表（略）C、施工现场临时用电线路布置图（略）D、负荷计算施工工程工地可分段作业，现场总需要系数Kx=0.47,满负荷时的功率因数cosφ＝0.6，根据临时电源位置及用电设备分布和现场的环境等确定条件，确定总配电箱、分配电箱和开关位置。1.进户线（1）不同暂载率的用电设备和单相用电设备容单相用电设备的设备容量：应将单相用电设备均匀地分散在三相上，力求三相基本平衡。规范规定，在计算范围内单相用电设备的总容量不超过三相用电设备的15％时，可按三相负荷考虑，即设备容量等于所有单相总容量。如单相用电设备的不对称容量大于三相用电设备总容量的15％以上时，单相用电设备接在线电压上：设备容量＝6、7两台设备电焊机、对焊机是单相用电设备，其总容量为67.3kW，已超过三相总容量的15％，转换到三相设备容量为日光灯的容量为其功率的1.2倍，即Ps3=1.2×Pe=1.2×3=3.6kW(2)所有的动力设备总容量为：Ps＝77.5+15+15+15+18+25.5+91.1+8+4.5+5.5+2.8+5.5＝283.4kW（3）动力设备的计算负荷为：Pjs=Kx×Ps=0.47×283.4=133kWQjs=Pjs×tan?=133×0.57=75.8kVAR(4)照明线路计算负荷（3）中动力Pjs=133kWQjs=75.8kVAR照明Pjs=10.8kW日光灯为3.6kW，设其cos=0.7则Qjs=3.6×tan?=3.67kVAR（5）总计算负荷为：Pjs=Kx×(133+10.8)=67.6kW(有功计算负荷＝需要系数×根据每台设备性质，把设备铭牌容量换算到长期工作制的设备总容量)Qjs(无功计算负荷)＝153+3.67＝156.67kVAR2.第一路干线这路干线供电给分配电箱Ⅰ，所包含的设备有塔吊，木工机械，取该设备组的需要系数0.6，计算负荷为：PjsI＝0.6×（77.5+15）＝92.5kWQjsI=92.5×tan?=123kWSjsI＝153kVAIjsl＝232A3.第二干线、第三干线（略，按上法计算）E、导线选择1.进户线查《耐热聚乙烯绝缘铜导线明敷时的载流表》，选择耐热聚乙烯绝缘铜导线BV－3×70+2×35mm2导线，允许载流量为280A大于Ijs＝259.5A（环境温度60°）。该导线经架空引至总配电箱。2.第一路干线的选择总配至分配1：按发热条件查表，选择BV－3×50+2×25mm2，允许载流量为238A大于Ijsi＝238A。3.第二路干线的选择、第三路干线的选择（略，按上法选择）配电箱内的开关电器的选择与接线方式1.总配电箱开关电器的选择与接线电源架空进线，出线给三个分配电箱。总配箱接线如图1：图1总配电箱接线图DZ总自动空气开关选择a.因为在Ijs=259.5A,查《DZ20系列断路器主要技术数据》表，总开关采用DZ－20Y－400/3300（DZ塑料外壳自动开关、20设计序号、Y断流能力，一般、400壳架等级额定电流、3300脱扣器型式）长延时脱扣器整定电流为315A。b.总隔离开关及分路隔离开关。总隔离开关为HD加护罩，380V，3极HDII－400A，380V。（HD单投、Ⅱ设计序号、400额定电流第二路干线、第三路干线（略）c.漏电断路器FQ的选择。漏电断路要求应具有过载保护，长延时脱扣整定电流。第一路干线：Ijsl＝232A，故采用FQ380V3极200A，额定漏电动作电流50mA。第二路干线、第三路干线（略）2.分配电箱1的开关电器与接线电源出线2路，第一分支树干式供电给塔吊，第二分支供电给木工机械，接线如图2图2分配电箱1的接线图a.DZ开关和隔离开关的选择总自动空气开关：DZ20Y－200/3300，脱扣整定电流为180A。总隔离开关：HDII－200A,380V、3极加护罩。塔吊支线：DZ20Y－100/3300，脱扣整定电流为125A。分路隔离开关：HDII－100A，380V、3极加护罩。b.支线的选择塔吊支线：VV（聚氯乙烯绝缘护套电力电缆）－3×50+2×25mm2的导线。3.分配电箱2的开关电器与接线、分配电箱3的开关电器与接线（略）F、接地设...
