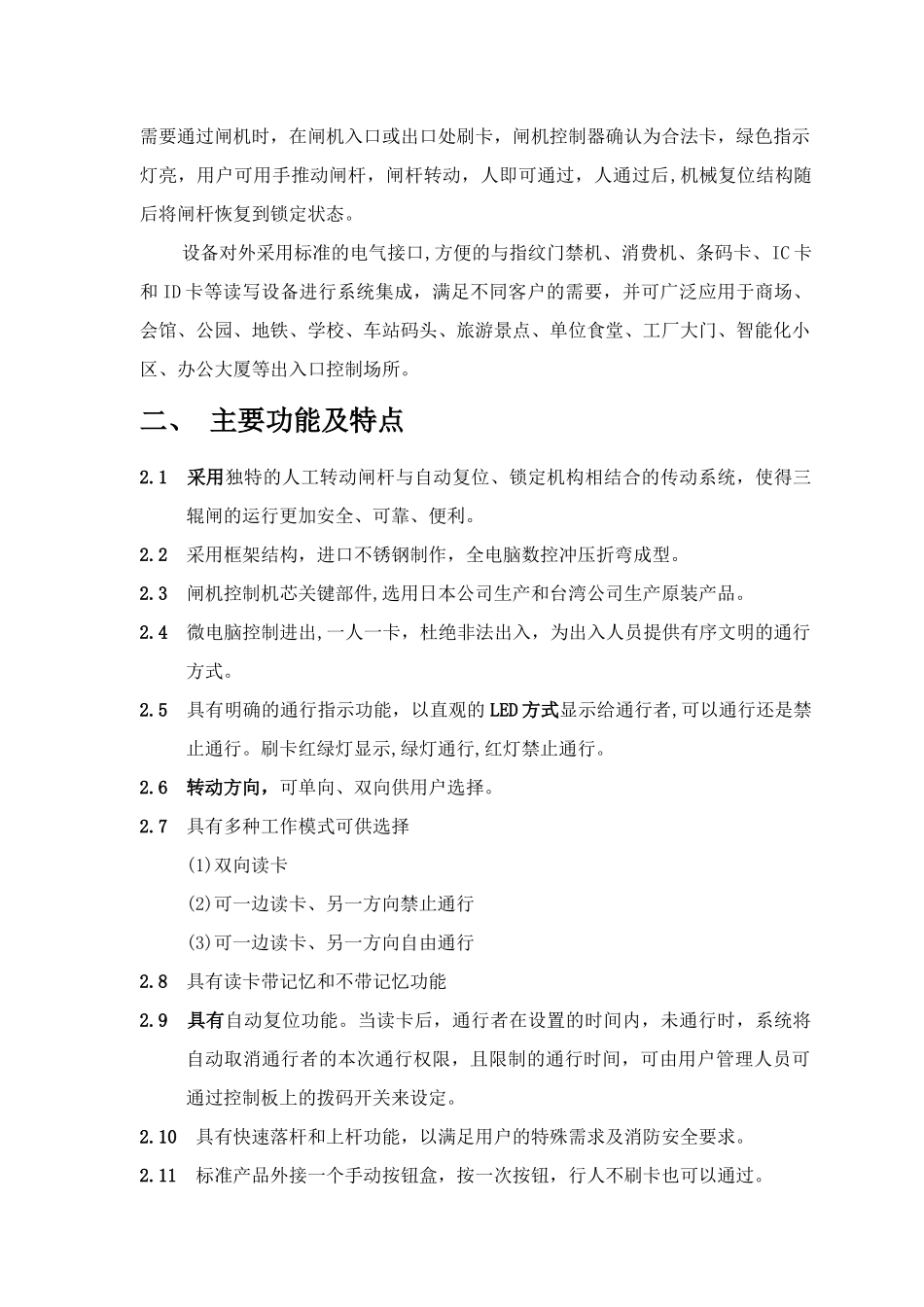

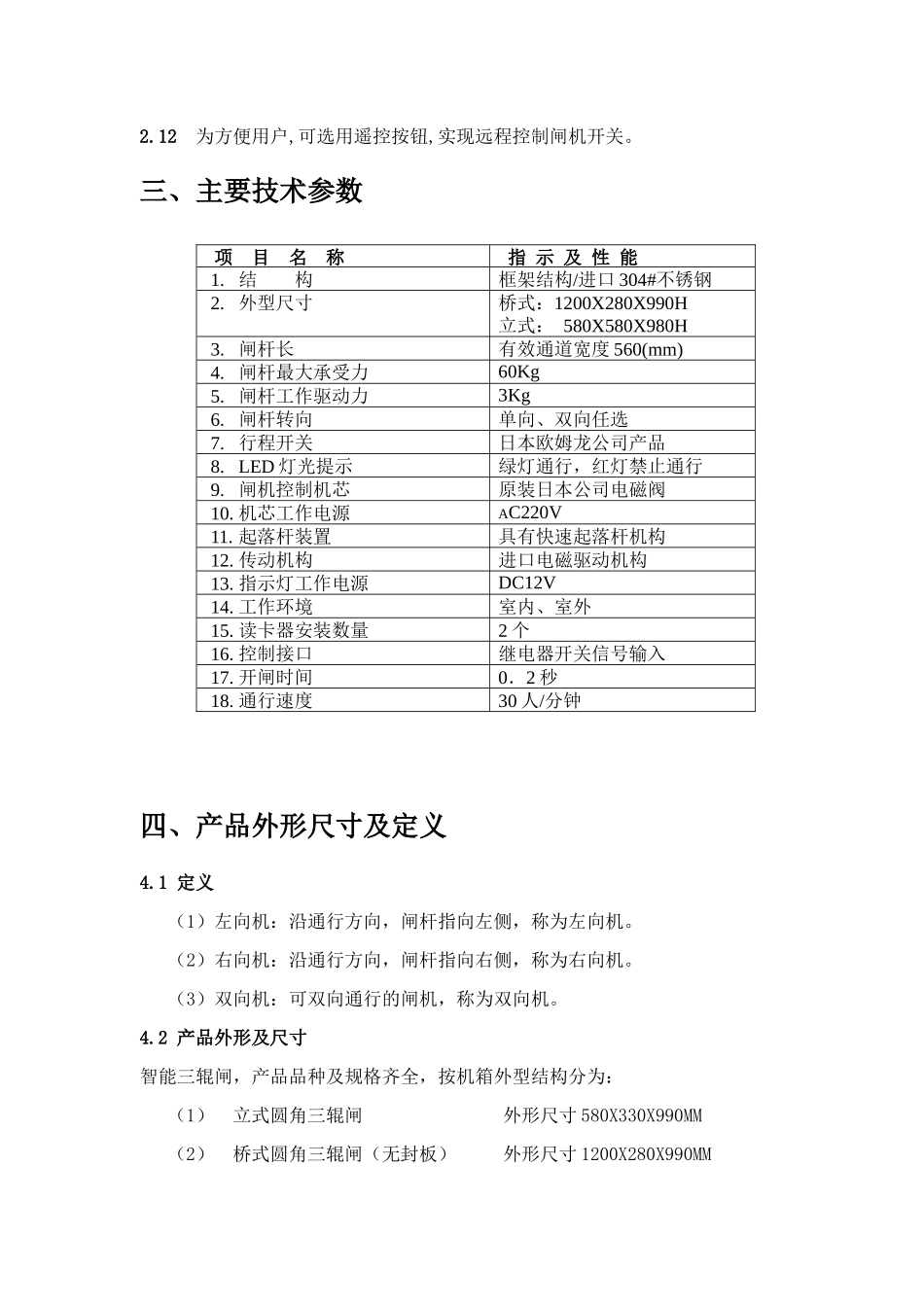

深圳市科安机电设备有限公司半自动机械三辊闸使用说明书地址：深圳市宝安区龙华民治大道向南4区工业园2栋电话：0755-8179834381798342传真：0755-81798344技术支持：0755-81798307网址：http://www.keanjd.com2007年4月修订第1版一、产品介绍智能三辊闸，是集电子、机械传动于一体的高级进出通道控制设备。当用户需要通过闸机时，在闸机入口或出口处刷卡，闸机控制器确认为合法卡，绿色指示灯亮，用户可用手推动闸杆，闸杆转动，人即可通过，人通过后,机械复位结构随后将闸杆恢复到锁定状态。设备对外采用标准的电气接口,方便的与指纹门禁机、消费机、条码卡、IC卡和ID卡等读写设备进行系统集成，满足不同客户的需要，并可广泛应用于商场、会馆、公园、地铁、学校、车站码头、旅游景点、单位食堂、工厂大门、智能化小区、办公大厦等出入口控制场所。二、主要功能及特点2.1采用独特的人工转动闸杆与自动复位、锁定机构相结合的传动系统，使得三辊闸的运行更加安全、可靠、便利。2.2采用框架结构，进口不锈钢制作，全电脑数控冲压折弯成型。2.3闸机控制机芯关键部件,选用日本公司生产和台湾公司生产原装产品。2.4微电脑控制进出,一人一卡，杜绝非法出入，为出入人员提供有序文明的通行方式。2.5具有明确的通行指示功能，以直观的LED方式显示给通行者,可以通行还是禁止通行。刷卡红绿灯显示,绿灯通行,红灯禁止通行。2.6转动方向，可单向、双向供用户选择。2.7具有多种工作模式可供选择(1)双向读卡(2)可一边读卡、另一方向禁止通行(3)可一边读卡、另一方向自由通行2.8具有读卡带记忆和不带记忆功能2.9具有自动复位功能。当读卡后，通行者在设置的时间内，未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时间，可由用户管理人员可通过控制板上的拨码开关来设定。2.10具有快速落杆和上杆功能，以满足用户的特殊需求及消防安全要求。2.11标准产品外接一个手动按钮盒，按一次按钮，行人不刷卡也可以通过。2.12为方便用户,可选用遥控按钮,实现远程控制闸机开关。三、主要技术参数四、产品外形尺寸及定义4.1定义（1）左向机：沿通行方向，闸杆指向左侧，称为左向机。（2）右向机：沿通行方向，闸杆指向右侧，称为右向机。（3）双向机：可双向通行的闸机，称为双向机。4.2产品外形及尺寸智能三辊闸，产品品种及规格齐全，按机箱外型结构分为：（1）立式圆角三辊闸外形尺寸580X330X990MM（2）桥式圆角三辊闸（无封板）外形尺寸1200X280X990MM项目名称指示及性能1.结构框架结构/进口304#不锈钢2.外型尺寸桥式：1200X280X990H立式：580X580X980H3.闸杆长有效通道宽度560(mm)4.闸杆最大承受力60Kg5.闸杆工作驱动力3Kg6.闸杆转向单向、双向任选7.行程开关日本欧姆龙公司产品8.LED灯光提示绿灯通行，红灯禁止通行9.闸机控制机芯原装日本公司电磁阀10.机芯工作电源AC220V11.起落杆装置具有快速起落杆机构12.传动机构进口电磁驱动机构13.指示灯工作电源DC12V14.工作环境室内、室外15.读卡器安装数量2个16.控制接口继电器开关信号输入17.开闸时间0．2秒18.通行速度30人/分钟（3）桥式圆角三辊闸（带封板）外形尺寸1200X280X990MM（4）桥式斜角三辊闸（无封板）外形尺寸1200X280X990MM（5）桥式斜角三辊闸（带封板）外形尺寸1200X280X990MM（6）桥式斜面八角三辊闸（无封板）外形尺寸1200X280X990MM（7）桥式斜面八角三辊闸（带封板）外形尺寸1200X280X990MM（8）桥式圆弧三辊闸外形尺寸1200X280X990MM另外，根据用户或中间集成商的不同需求，可以安装不同的读写设备，又派生出不同的型号和规格。五、设备组成及工作原理5.1设备组成智能三辊闸是集电子、机械传动于一体的智能化产品，主要由（1）不锈钢机箱（2）三辊闸机械传动机构（3）闸机电子控制系统（4）运行方向LED显示屏（5）门禁控制及卡读写部分。三辊闸机械传动机构主要包括（1）旋转单元（2）锁紧装置（3）定位凸轮（4）阻尼器（5）复位行程开关及复位机构（6）反逆转装置（7）转盘组件及不锈钢闸杆（8）紧急落杆装置门禁控制板和读卡器，可按照用户的要求选配或者由中间用户自配，方便中间商集成。5.2工作原理以双向桥式三辊闸...
