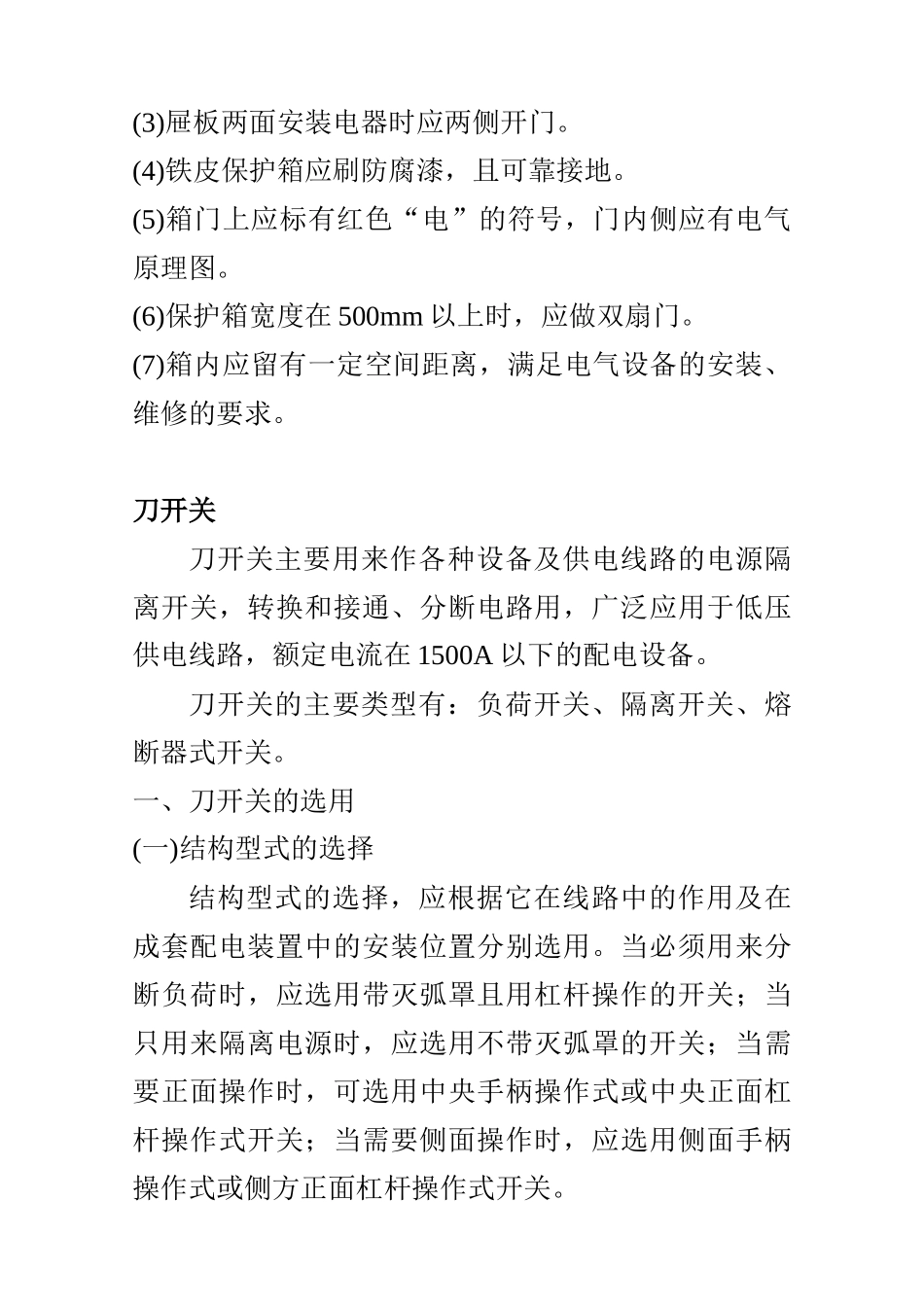

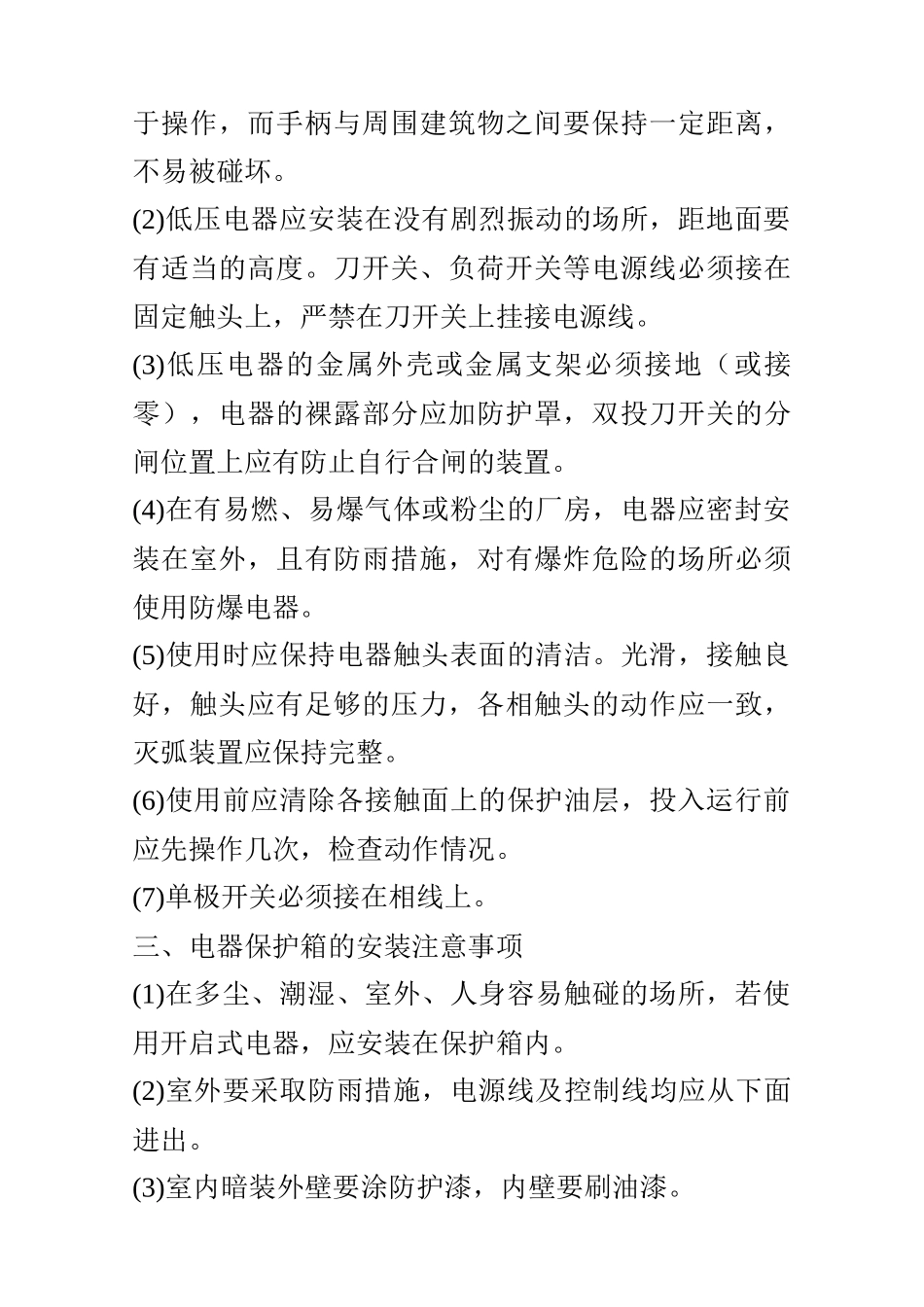

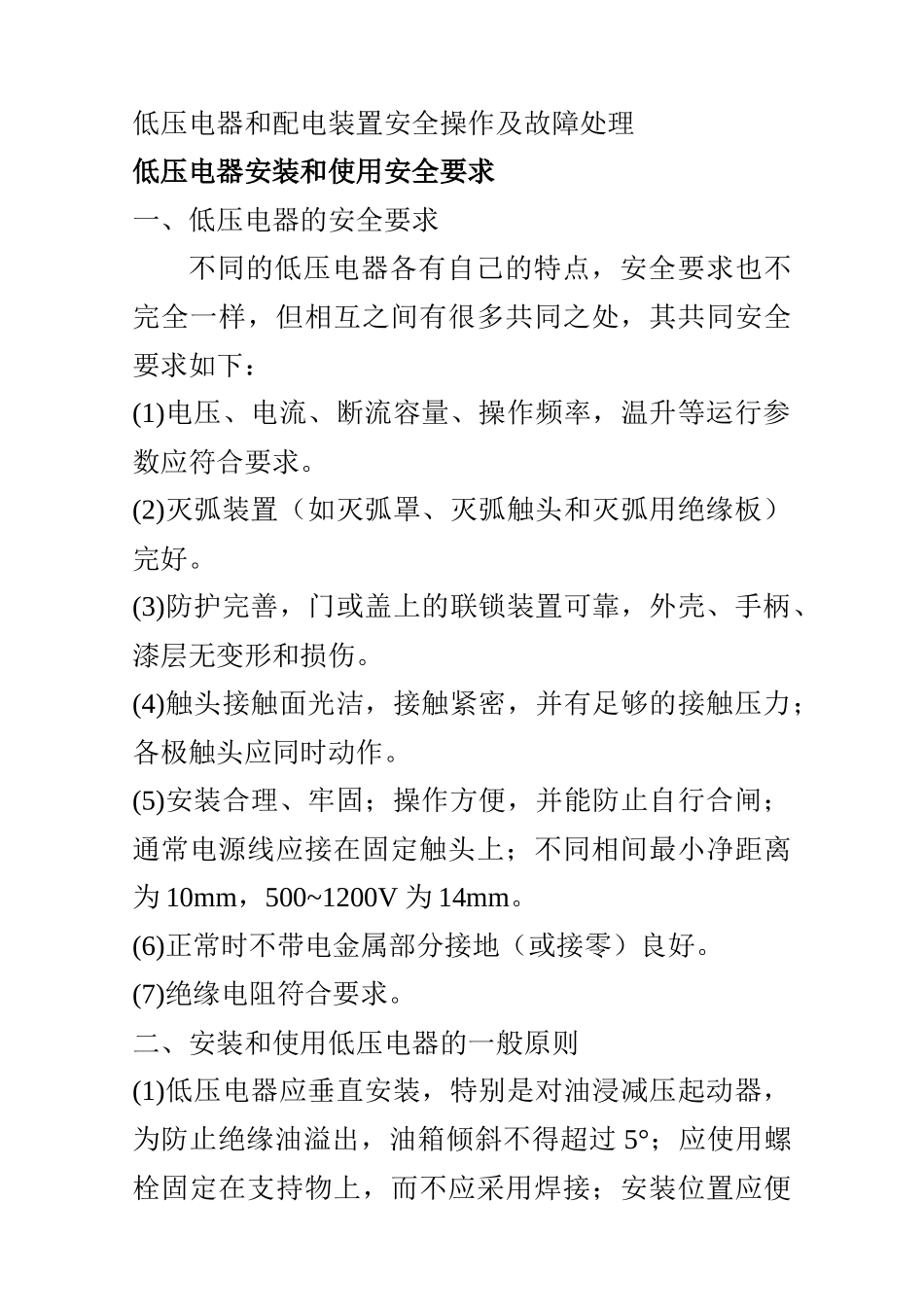

低压电器和配电装置安全操作及故障处理低压电器安装和使用安全要求一、低压电器的安全要求不同的低压电器各有自己的特点,安全要求也不完全一样,但相互之间有很多共同之处,其共同安全要求如下:(1)电压、电流、断流容量、操作频率,温升等运行参数应符合要求。(2)灭弧装置(如灭弧罩、灭弧触头和灭弧用绝缘板)完好。(3)防护完善,门或盖上的联锁装置可靠,外壳、手柄、漆层无变形和损伤。(4)触头接触面光洁,接触紧密,并有足够的接触压力;各极触头应同时动作。(5)安装合理、牢固;操作方便,并能防止自行合闸;通常电源线应接在固定触头上;不同相间最小净距离为10mm,500~1200V为14mm。(6)正常时不带电金属部分接地(或接零)良好。(7)绝缘电阻符合要求。二、安装和使用低压电器的一般原则(1)低压电器应垂直安装,特别是对油浸减压起动器,为防止绝缘油溢出,油箱倾斜不得超过5°;应使用螺栓固定在支持物上,而不应采用焊接;安装位置应便于操作,而手柄与周围建筑物之间要保持一定距离,不易被碰坏。(2)低压电器应安装在没有剧烈振动的场所,距地面要有适当的高度。刀开关、负荷开关等电源线必须接在固定触头上,严禁在刀开关上挂接电源线。(3)低压电器的金属外壳或金属支架必须接地(或接零),电器的裸露部分应加防护罩,双投刀开关的分闸位置上应有防止自行合闸的装置。(4)在有易燃、易爆气体或粉尘的厂房,电器应密封安装在室外,且有防雨措施,对有爆炸危险的场所必须使用防爆电器。(5)使用时应保持电器触头表面的清洁。光滑,接触良好,触头应有足够的压力,各相触头的动作应一致,灭弧装置应保持完整。(6)使用前应清除各接触面上的保护油层,投入运行前应先操作几次,检查动作情况。(7)单极开关必须接在相线上。三、电器保护箱的安装注意事项(1)在多尘、潮湿、室外、人身容易触碰的场所,若使用开启式电器,应安装在保护箱内。(2)室外要采取防雨措施,电源线及控制线均应从下面进出。(3)室内暗装外壁要涂防护漆,内壁要刷油漆。(3)屉板两面安装电器时应两侧开门。(4)铁皮保护箱应刷防腐漆,且可靠接地。(5)箱门上应标有红色“电”的符号,门内侧应有电气原理图。(6)保护箱宽度在500mm以上时,应做双扇门。(7)箱内应留有一定空间距离,满足电气设备的安装、维修的要求。刀开关刀开关主要用来作各种设备及供电线路的电源隔离开关,转换和接通、分断电路用,广泛应用于低压供电线路,额定电流在1500A以下的配电设备。刀开关的主要类型有:负荷开关、隔离开关、熔断器式开关。一、刀开关的选用(一)结构型式的选择结构型式的选择,应根据它在线路中的作用及在成套配电装置中的安装位置分别选用。当必须用来分断负荷时,应选用带灭弧罩且用杠杆操作的开关;当只用来隔离电源时,应选用不带灭弧罩的开关;当需要正面操作时,可选用中央手柄操作式或中央正面杠杆操作式开关;当需要侧面操作时,应选用侧面手柄操作式或侧方正面杠杆操作式开关。(二)开关等级的选用选用开关时不能只考虑电路正常工作电流,还应考虑电路中可能出现的最大短路电流,确保开关在通过瞬时值电流时具有必要的稳定度和热稳定度,或者选用大一级额定电流的开关。刀开关的额定电压应等于或大于电路额定电压,其额定电流应等于或大于电路工作电流。若用刀开关来控制小型电动机,应考虑电动机的起动电流比较大,必须选用额定电流较大的开关。刀开关的负载电流不得大于容许断开电流,一般不允许带负载操作,但装有灭弧室的开关,工作不频繁时可带负载操作。二、刀开关安装注意事项(1)应垂直安装,最大倾斜度不应大于5°,并使插座位于上方,以免支座松动时由触刀在自身重量的作用下误动作造成事故发生。(2)将母线接在刀开关接线端子上时,应防止产生过大的扭应力,并保证接触可靠。(3)刀片与固定触头的接触必须良好,对大电流触头或刀片可适当加润滑油。(4)刀开关有消弧触头时,各相的分闸动作应保持一致。(5)双投刀开关在分闸位置时,刀片应固定牢靠,使刀片不会自行分闸。(6)杠杆操作机构安装时,应调节好连杆长度,确保操作到位及操作灵活。(7)安装完毕后,要把该带的灭弧室装好。三、刀开关运行时安全...
