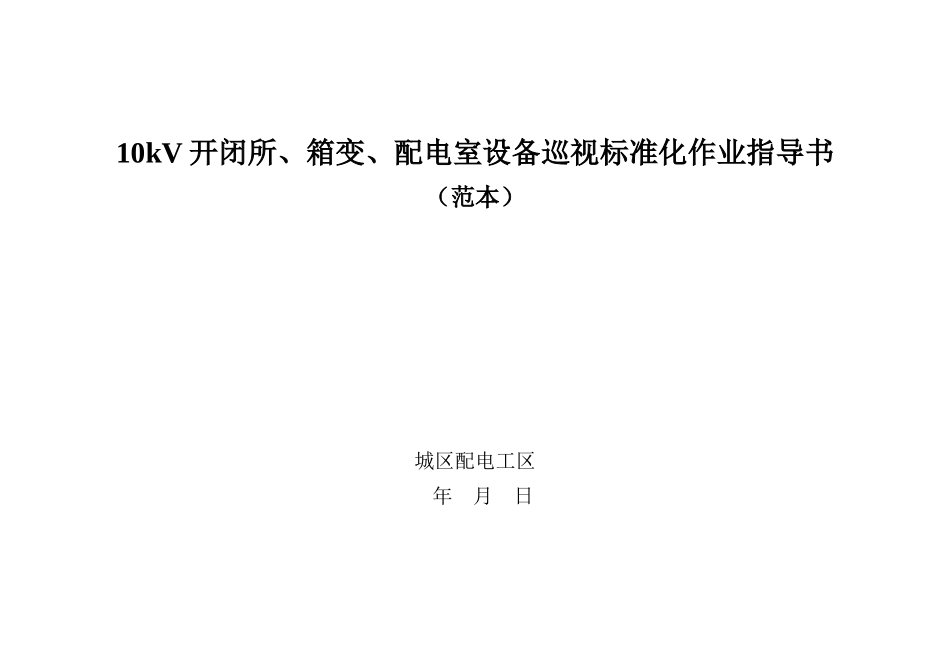

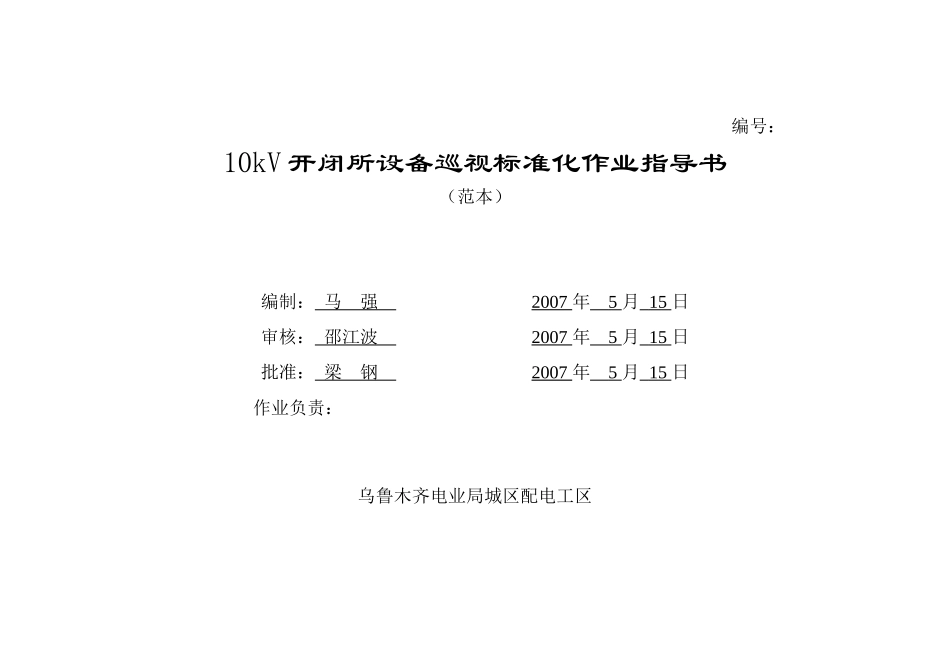

10kV开闭所、箱变、配电室设备巡视标准化作业指导书（范本）城区配电工区年月日目录1、10kV开闭所设备巡视标准化作业指导书（范本）2、10kV箱变设备巡视标准化作业指导书（范本）3、10kV配电室巡视标准化作业指导书（范本）编号：10kV开闭所设备巡视标准化作业指导书（范本）编制：马强2007年5月15日审核：邵江波2007年5月15日批准：梁钢2007年5月15日作业负责：乌鲁木齐电业局城区配电工区1适用范围本指导书适用于乌鲁木齐电业局10kV开闭所、箱变、配电室设备全面巡视检查工作。2引用标准DL408-1991电业安全工作规程（发电厂和变电所部分）DL/T572-1995电力变压器运行规程DL/T578-1996微机继电保护装置运行管理规程DL/T724-2000电力系统用蓄电池直流电源装置运行与维护技术规程DL5027-1993电力设备典型消防规程电供[1991]30号高压断路器运行规程国家电网公司[2003]387号变电站管理规范（试行）国家电网生[2003]243号防止电气误操作装置管理规定国电发[2000]589号防止电力生产重大事故的二十五项重点要求3巡视周期根据国家电网公司《配电线路管理规定》，每月按照本规则对开闭所、箱变、配电室进行一次全面巡视4巡视前的准备4.1人员要求√序号内容备注1作业人员经年度《电业安全工作规程》考试合格，并经批准上岗2人员精神状态正常，无防碍工作的病症，着装符合要求3具备必要的电气知识，熟悉一二次设备，年度定岗考试合格4.2危险点分析√序号内容1误碰、误动、误登运行设备2擅自大开设备网门，移动临时安全围栏，跨越设备固定围栏3发现缺陷及异常单人进行处理4发现缺陷及异常，未及时汇报，造成处理不及时5擅自改变检修设备状态，变更工作地点安全措施6检查设备机构部件，电机突然启动，转动装置伤人7高压设备发生接地时，保持距离不够，造成人员伤害8夜间巡视，造成人员碰伤，摔伤9开关设备门，振动过大，造成人员伤害10随意使用设备闭锁钥匙11特殊天气巡视未按规定佩带安全防护用具12进出高压室，未随手关门，造成小动物害13不带安全帽，不按规定着装，在突发事件时失去保护14使用不合格的安全工器具15生产现场，安全措施不规范，易造成人身伤害16人员身体状况不适，思想波动，造成巡视质量不高或发生人参伤害4.3安全措施√序号内容1巡视检查设备时应保持足够的安全距离，10kV不小于0.7m2巡视检查时，不得进行其他工作，不得移开或越过遮栏3高压设备接地时，室内不得接近故障点4米，室外8米，进入上述范围，必须穿绝缘靴，接触设备的外壳和构架时，必须带绝缘手套4夜间巡视，应及时开启设备区照明5开关设备门应小心谨慎，防止振动过大6进出高压室，随手关门7进入设备区，必须带安全帽8发现缺陷及异常时，应按局缺陷管理制度规定执行，不得擅自处理9巡视设备禁止变更检修现场安全措施，禁止改变检修设备状态10巡视前检查所使用的安全工器具完好11严禁不符合巡视人员要求者进行巡视4.4巡视工器具序号名称单位数量1安全帽顶2绝缘靴双3测温仪台4应急灯盏5钥匙套6负荷表台7垫板个8缺陷本本注：根据现场实际情况选用5巡视项目、内容及标准5.1经济开发区1#开闭所10kV高压部分设备名称序号检查内容巡视标准结果时间高压室1.房屋及防火门窗关闭严密，玻璃完好雨雪天房屋无渗，漏水防火措施齐全，符合要求，灭火器在有效期内室内无散落器材，没有危险品2.其它设施室内照明，事故照明完好，光线充足通风装置完好，运转正常防鼠挡板完好，鼠药充足电缆沟清洁，无进水现象，电缆孔洞封堵严密高压柜1.柜体固定牢固，接地良好表面整洁、无异味观察窗玻璃完好整洁带电传感器指示正确指示灯具完好2.开关及机构开关无任何异常声音、气味开关及分、合闸指示器正确，与实际状态一致开关机构及传动部分良好二次线良好，无发热及松动开关油位在标致线之间，油色正常，本体无渗漏油瓷瓶清洁，无破损，裂纹，放电现象开关引线线夹压接牢固，接触良好，无变色合闸保险控制接触保险良好。3.刀闸触头接触良好，无热气流，无发热变色，无氧化检查瓷瓶清洁，无破损，裂纹，放电现象防误闭锁装置完好，闭锁可靠，传动连杆无弯曲，变形、松动、锈蚀4.导引线引线无断股，松脱现象线夹压接牢固，接触良好，无发热...
