NBVK-WI-PR031室外混凝土道路管理作业指引VIP免费

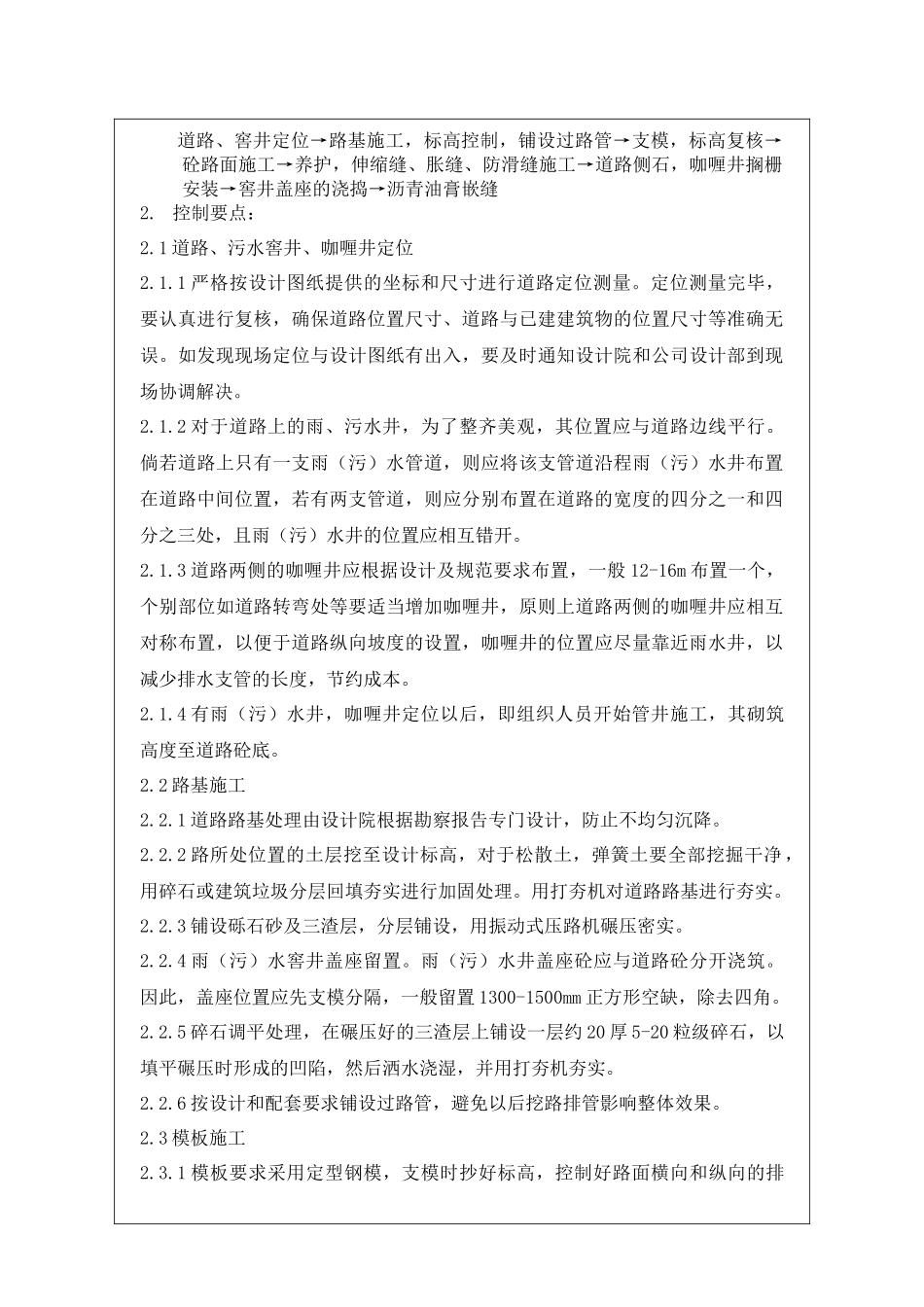

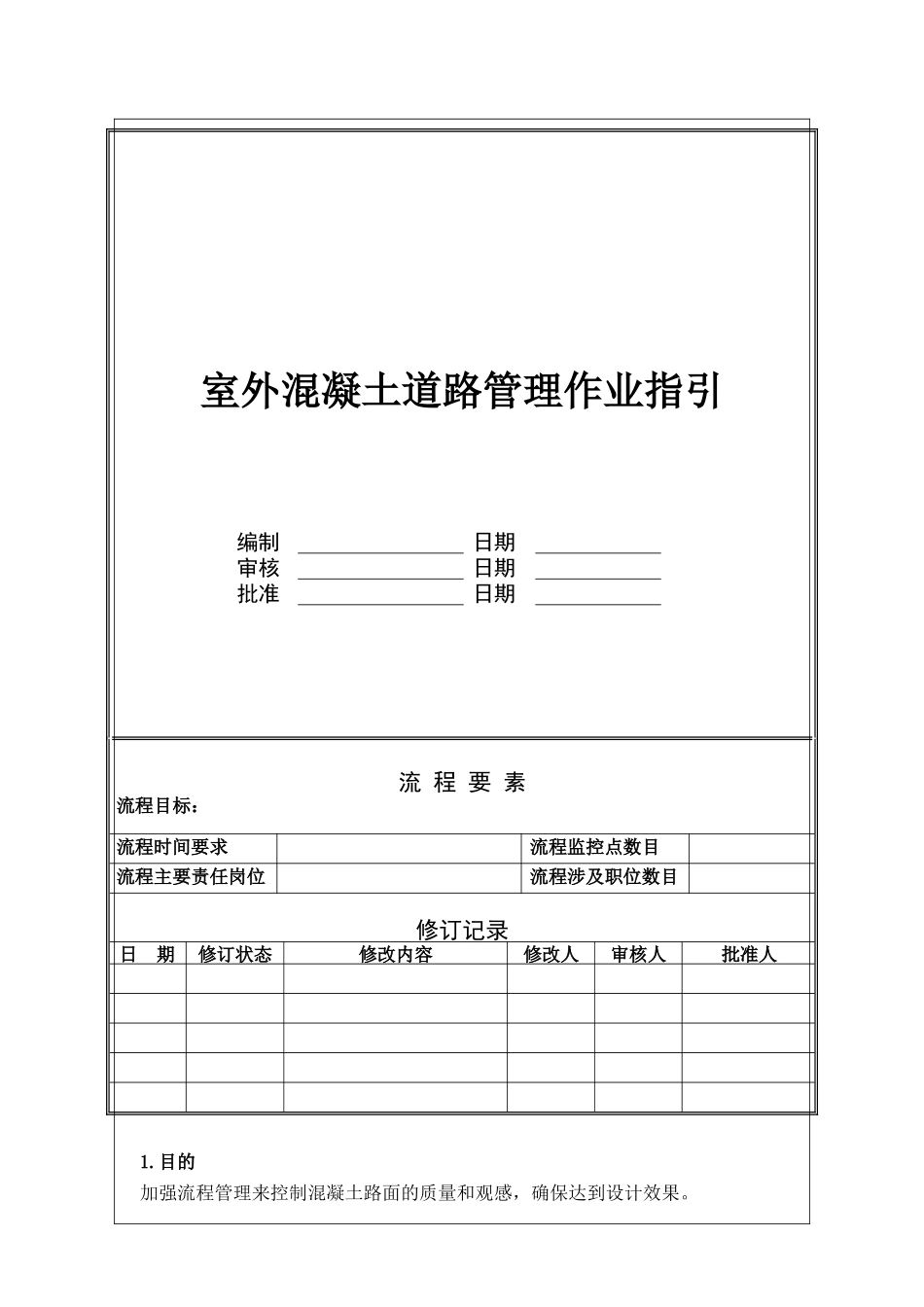

1.目的加强流程管理来控制混凝土路面的质量和观感，确保达到设计效果。室外混凝土道路管理作业指引编制日期审核日期批准日期流程要素流程目标：流程时间要求流程监控点数目流程主要责任岗位流程涉及职位数目修订记录日期修订状态修改内容修改人审核人批准人2.适用范围各项目混凝土路面工程，包括园路和车行道。3.流程4.工作程序4.1设计管理部专业工程师明确对道路效果的要求，将项目特点和效果交底到工程及采购管理部。4.2工程及采购管理部工程师熟悉施工图，领会设计意图，明确标准要求，发现问题及时反馈设计部加以完善。4.3监理单位组织项目部、设计部、设计院、监理、总包及专业分包等单位参加的图纸会审，形成会审纪要，完善、深化施工图达到设计要求。4.4总包（或专业施工单位）编制道路施工方案（可包含在室外工程施工方案内），经监理审核，项目部工程师补充审核意见和工作要求，项目总经理批准。4.5“样板引路”。项目部组织工程部、监理、总包封样定板，做好记录。现场做样板路段，经项目部、工程部、设计部确认效果，形成《实物样板确认记录》。4.6根据样板效果，落实大面积施工的管理措施。总包事前进行分项工程技术交底，并报监理和项目部备案。监理负责过程控制，项目部监督检查。4.7监理重点加强开工前检查（方案审核、开工准备的检查）、定位标高的复测、道路厚度、排水坡度等的控制形成书面记录，明确分缝做法，按1：1的比例对井盖、边线、分缝等做好放样。（管井密集的地方要求总包用石灰线放样，提前做到定位合理。）旁站监理，重点对路基的夯实、混凝土质量抽查、泼水检查路面平整度和排水坡度、窖井的定位和几何尺寸控制，并形成过程中记录。4.8成品保护4.8.1混凝土路面的养护，采取薄膜加麻袋覆盖等措施，浇水养护。冬（夏）季施工应制定针对性措施。4.8.2养护区域设置明显警戒标志，派专人现场巡视，严禁车辆、无关人员进入。4.9监理组织道路工程的验收工作，项目部参与，做好验收记录。根据工程实际进度要求，可分段组织。附：室外混凝土道路工艺控制要点1.主要施工流程：控制施工图质量组织图纸施工方案审材料封样、实物样板确认大面积施工，成品保护验收道路、窖井定位→路基施工，标高控制，铺设过路管→支模，标高复核→砼路面施工→养护，伸缩缝、胀缝、防滑缝施工→道路侧石，咖喱井搁栅安装→窖井盖座的浇捣→沥青油膏嵌缝2.控制要点：2.1道路、污水窖井、咖喱井定位2.1.1严格按设计图纸提供的坐标和尺寸进行道路定位测量。定位测量完毕，要认真进行复核，确保道路位置尺寸、道路与已建建筑物的位置尺寸等准确无误。如发现现场定位与设计图纸有出入，要及时通知设计院和公司设计部到现场协调解决。2.1.2对于道路上的雨、污水井，为了整齐美观，其位置应与道路边线平行。倘若道路上只有一支雨（污）水管道，则应将该支管道沿程雨（污）水井布置在道路中间位置，若有两支管道，则应分别布置在道路的宽度的四分之一和四分之三处，且雨（污）水井的位置应相互错开。2.1.3道路两侧的咖喱井应根据设计及规范要求布置，一般12-16m布置一个，个别部位如道路转弯处等要适当增加咖喱井，原则上道路两侧的咖喱井应相互对称布置，以便于道路纵向坡度的设置，咖喱井的位置应尽量靠近雨水井，以减少排水支管的长度，节约成本。2.1.4有雨（污）水井，咖喱井定位以后，即组织人员开始管井施工，其砌筑高度至道路砼底。2.2路基施工2.2.1道路路基处理由设计院根据勘察报告专门设计，防止不均匀沉降。2.2.2路所处位置的土层挖至设计标高，对于松散土，弹簧土要全部挖掘干净，用碎石或建筑垃圾分层回填夯实进行加固处理。用打夯机对道路路基进行夯实。2.2.3铺设砾石砂及三渣层，分层铺设，用振动式压路机碾压密实。2.2.4雨（污）水窖井盖座留置。雨（污）水井盖座砼应与道路砼分开浇筑。因此，盖座位置应先支模分隔，一般留置1300-1500mm正方形空缺，除去四角。2.2.5碎石调平处理，在碾压好的三渣层上铺设一层约20厚5-20粒级碎石，以填平碾压时形成的凹陷，然后洒水浇湿，并用打夯机夯实。2.2.6按设计和配套要求铺设过路管，避免以后挖路排管影响整体效果。2.3模板施工2...
