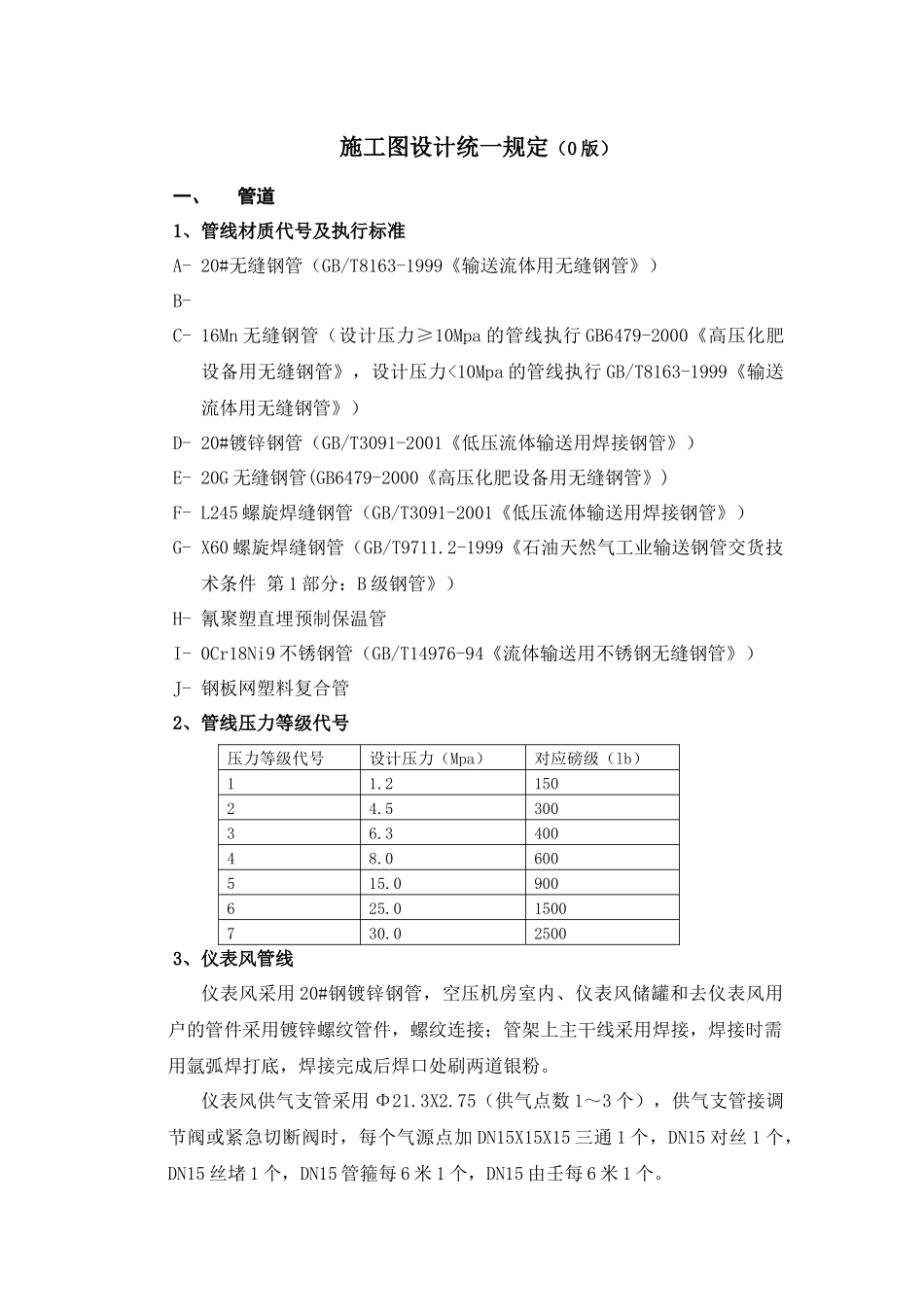

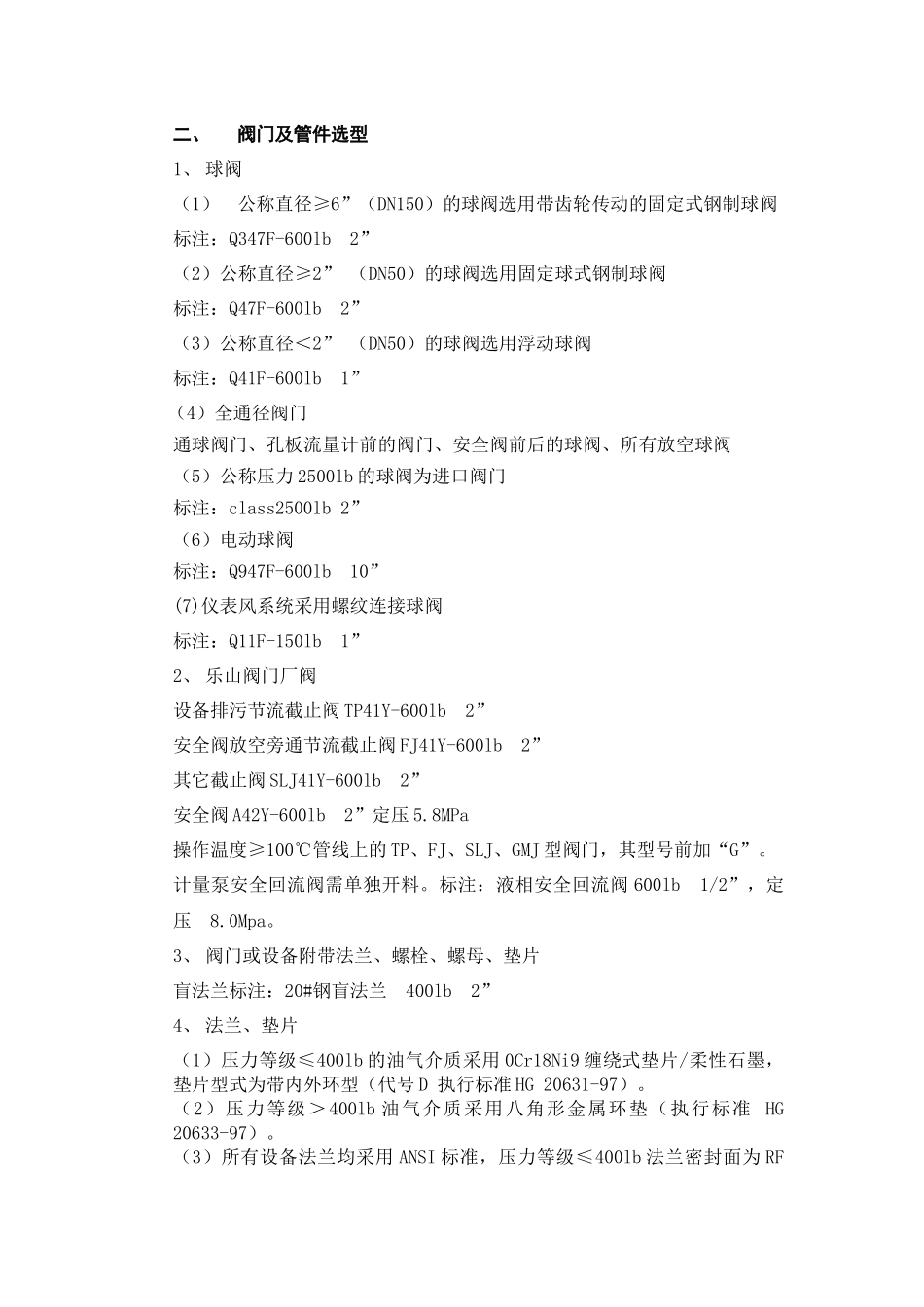

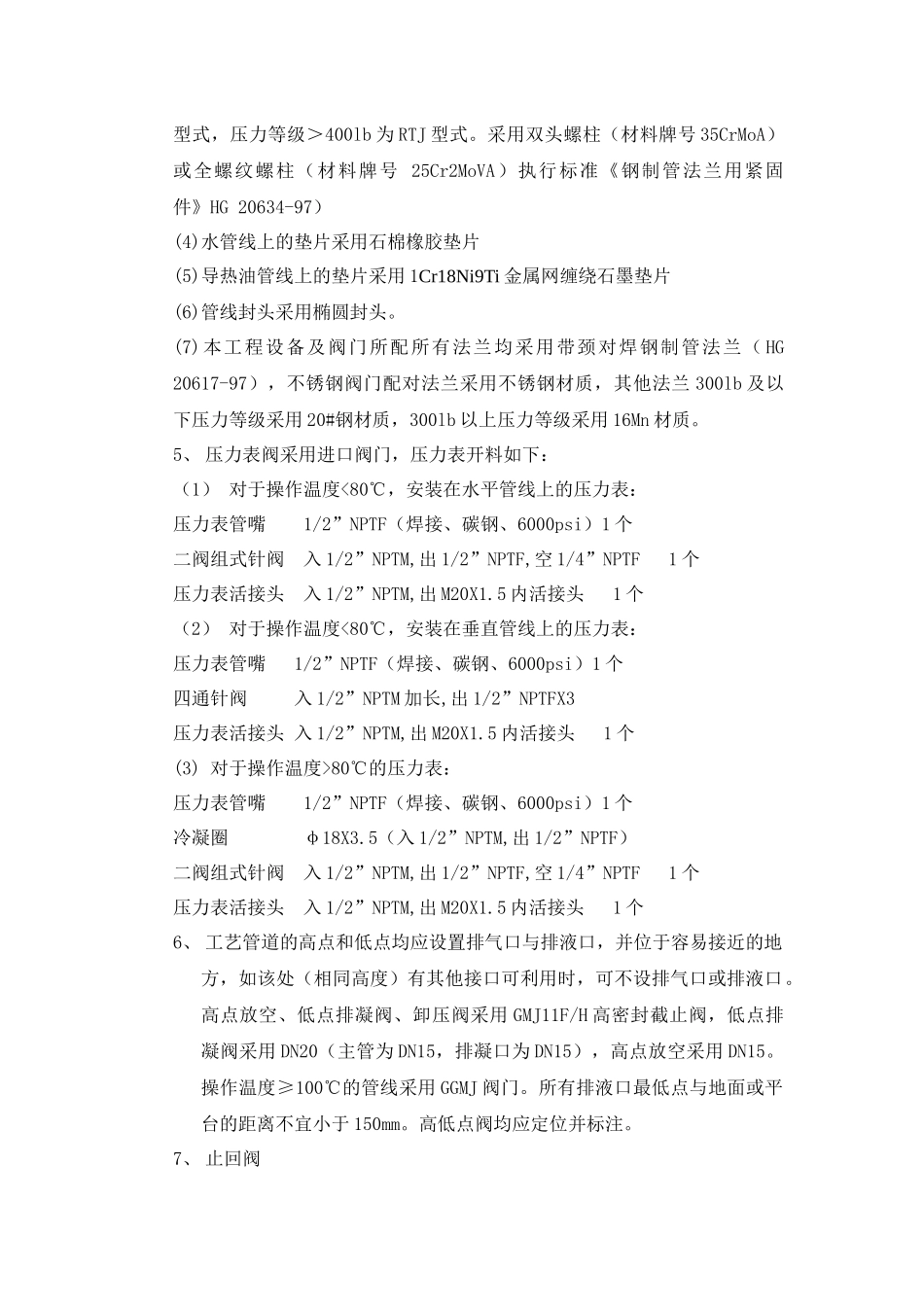

施工图设计统一规定（0版）一、管道1、管线材质代号及执行标准A-20#无缝钢管（GB/T8163-1999《输送流体用无缝钢管》）B-C-16Mn无缝钢管（设计压力≥10Mpa的管线执行GB6479-2000《高压化肥设备用无缝钢管》，设计压力<10Mpa的管线执行GB/T8163-1999《输送流体用无缝钢管》）D-20#镀锌钢管（GB/T3091-2001《低压流体输送用焊接钢管》）E-20G无缝钢管(GB6479-2000《高压化肥设备用无缝钢管》)F-L245螺旋焊缝钢管（GB/T3091-2001《低压流体输送用焊接钢管》）G-X60螺旋焊缝钢管（GB/T9711.2-1999《石油天然气工业输送钢管交货技术条件第1部分：B级钢管》）H-氰聚塑直埋预制保温管I-0Cr18Ni9不锈钢管（GB/T14976-94《流体输送用不锈钢无缝钢管》）J-钢板网塑料复合管2、管线压力等级代号压力等级代号设计压力（Mpa）对应磅级（lb）11.215024.530036.340048.0600515.0900625.01500730.025003、仪表风管线仪表风采用20#钢镀锌钢管，空压机房室内、仪表风储罐和去仪表风用户的管件采用镀锌螺纹管件，螺纹连接；管架上主干线采用焊接，焊接时需用氩弧焊打底，焊接完成后焊口处刷两道银粉。仪表风供气支管采用Φ21.3X2.75（供气点数1～3个），供气支管接调节阀或紧急切断阀时，每个气源点加DN15X15X15三通1个，DN15对丝1个，DN15丝堵1个，DN15管箍每6米1个，DN15由壬每6米1个。二、阀门及管件选型1、球阀（1）公称直径≥6”（DN150）的球阀选用带齿轮传动的固定式钢制球阀标注：Q347F-600lb2”（2）公称直径≥2”（DN50）的球阀选用固定球式钢制球阀标注：Q47F-600lb2”（3）公称直径＜2”（DN50）的球阀选用浮动球阀标注：Q41F-600lb1”（4）全通径阀门通球阀门、孔板流量计前的阀门、安全阀前后的球阀、所有放空球阀（5）公称压力2500lb的球阀为进口阀门标注：class2500lb2”（6）电动球阀标注：Q947F-600lb10”(7)仪表风系统采用螺纹连接球阀标注：Q11F-150lb1”2、乐山阀门厂阀设备排污节流截止阀TP41Y-600lb2”安全阀放空旁通节流截止阀FJ41Y-600lb2”其它截止阀SLJ41Y-600lb2”安全阀A42Y-600lb2”定压5.8MPa操作温度≥100℃管线上的TP、FJ、SLJ、GMJ型阀门，其型号前加“G”。计量泵安全回流阀需单独开料。标注：液相安全回流阀600lb1/2”，定压8.0Mpa。3、阀门或设备附带法兰、螺栓、螺母、垫片盲法兰标注：20#钢盲法兰400lb2”4、法兰、垫片（1）压力等级≤400lb的油气介质采用0Cr18Ni9缠绕式垫片/柔性石墨，垫片型式为带内外环型（代号D执行标准HG20631-97）。（2）压力等级＞400lb油气介质采用八角形金属环垫（执行标准HG20633-97）。（3）所有设备法兰均采用ANSI标准，压力等级≤400lb法兰密封面为RF型式，压力等级＞400lb为RTJ型式。采用双头螺柱（材料牌号35CrMoA）或全螺纹螺柱（材料牌号25Cr2MoVA）执行标准《钢制管法兰用紧固件》HG20634-97）(4)水管线上的垫片采用石棉橡胶垫片(5)导热油管线上的垫片采用1Cr18Ni9Ti金属网缠绕石墨垫片(6)管线封头采用椭圆封头。(7)本工程设备及阀门所配所有法兰均采用带颈对焊钢制管法兰（HG20617-97），不锈钢阀门配对法兰采用不锈钢材质，其他法兰300lb及以下压力等级采用20#钢材质，300lb以上压力等级采用16Mn材质。5、压力表阀采用进口阀门，压力表开料如下：（1）对于操作温度<80℃，安装在水平管线上的压力表：压力表管嘴1/2”NPTF（焊接、碳钢、6000psi）1个二阀组式针阀入1/2”NPTM,出1/2”NPTF,空1/4”NPTF1个压力表活接头入1/2”NPTM,出M20X1.5内活接头1个（2）对于操作温度<80℃，安装在垂直管线上的压力表：压力表管嘴1/2”NPTF（焊接、碳钢、6000psi）1个四通针阀入1/2”NPTM加长,出1/2”NPTFX3压力表活接头入1/2”NPTM,出M20X1.5内活接头1个(3)对于操作温度>80℃的压力表：压力表管嘴1/2”NPTF（焊接、碳钢、6000psi）1个冷凝圈φ18X3.5（入1/2”NPTM,出1/2”NPTF）二阀组式针阀入1/2”NPTM,出1/2”NPTF,空1/4”NPTF1个压力表活接头入1/2”NPTM,出M20X1.5内活接头1个6、工艺管道的高点和低点均应设置排气口与排液口，并位于容易接近的地方，如该处（相同高度）有其他接口可利用时，可不设排气口或排液口。高点放空、低点排凝...
