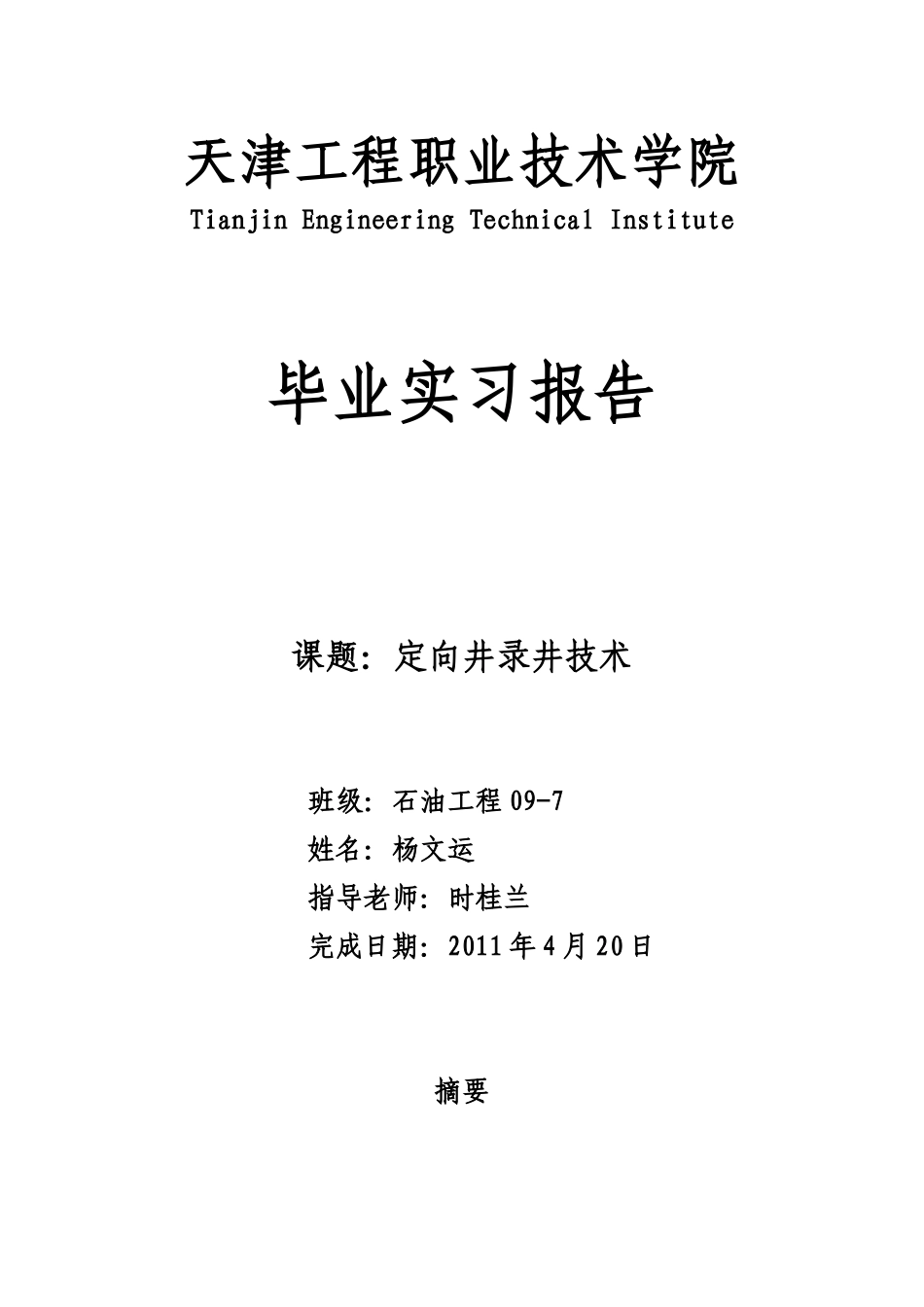

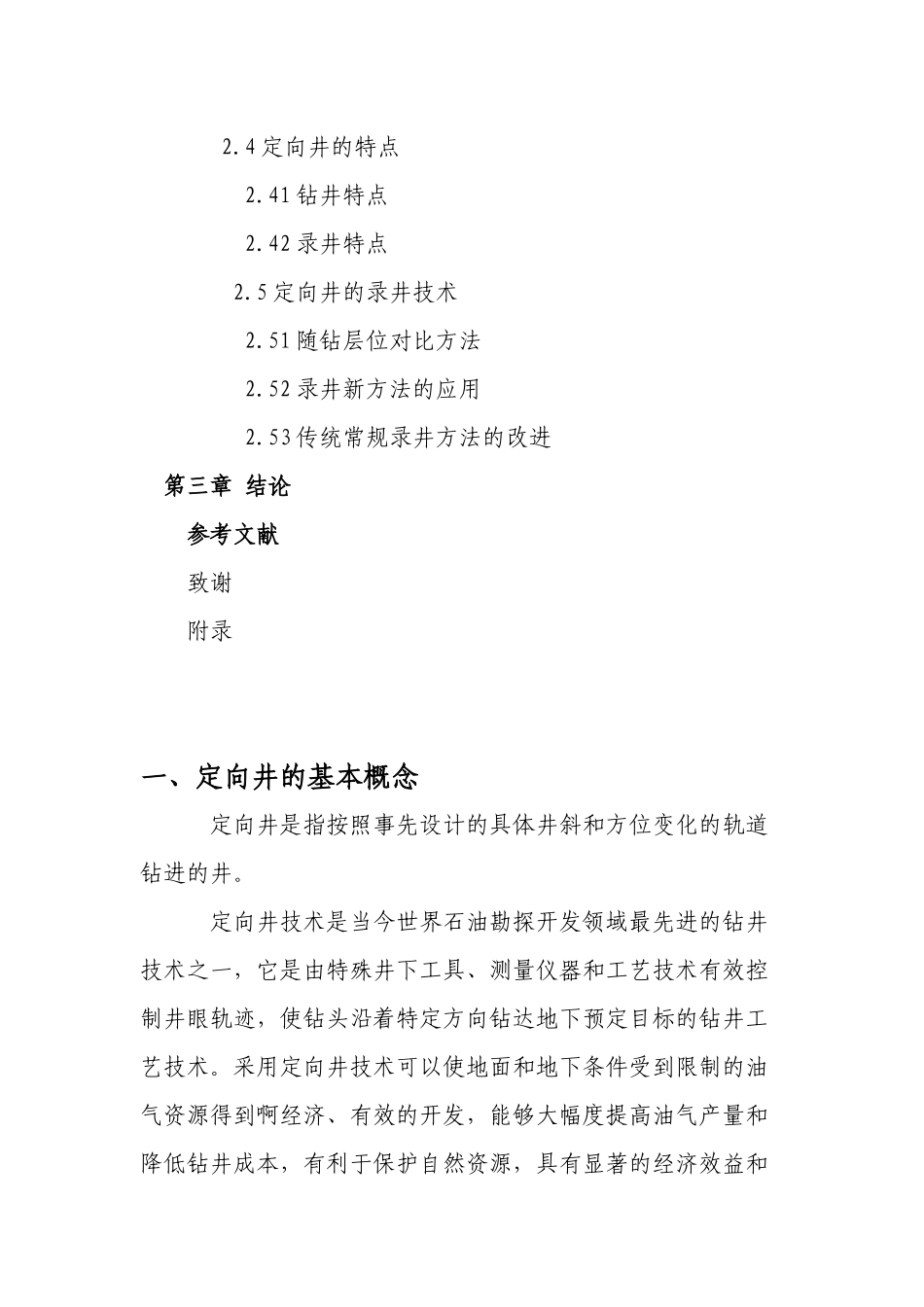

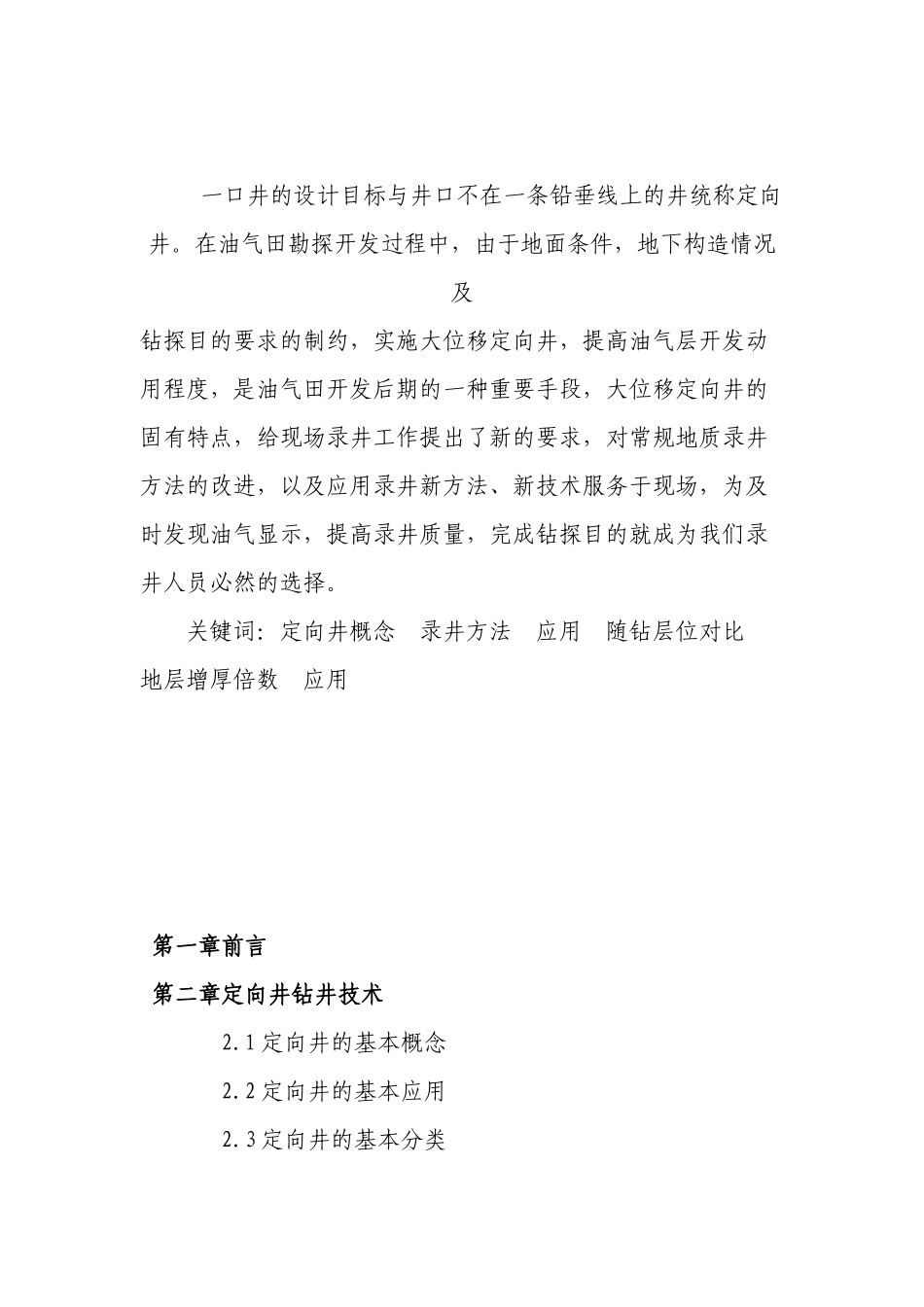

天津工程职业技术学院TianjinEngineeringTechnicalInstitute毕业实习报告课题：定向井录井技术班级：石油工程09-7姓名：杨文运指导老师：时桂兰完成日期：2011年4月20日摘要一口井的设计目标与井口不在一条铅垂线上的井统称定向井。在油气田勘探开发过程中，由于地面条件，地下构造情况及钻探目的要求的制约，实施大位移定向井，提高油气层开发动用程度，是油气田开发后期的一种重要手段，大位移定向井的固有特点，给现场录井工作提出了新的要求，对常规地质录井方法的改进，以及应用录井新方法、新技术服务于现场，为及时发现油气显示，提高录井质量，完成钻探目的就成为我们录井人员必然的选择。关键词：定向井概念录井方法应用随钻层位对比地层增厚倍数应用第一章前言第二章定向井钻井技术2.1定向井的基本概念2.2定向井的基本应用2.3定向井的基本分类2.4定向井的特点2.41钻井特点2.42录井特点2.5定向井的录井技术2.51随钻层位对比方法2.52录井新方法的应用2.53传统常规录井方法的改进第三章结论参考文献致谢附录一、定向井的基本概念定向井是指按照事先设计的具体井斜和方位变化的轨道钻进的井。定向井技术是当今世界石油勘探开发领域最先进的钻井技术之一，它是由特殊井下工具、测量仪器和工艺技术有效控制井眼轨迹，使钻头沿着特定方向钻达地下预定目标的钻井工艺技术。采用定向井技术可以使地面和地下条件受到限制的油气资源得到啊经济、有效的开发，能够大幅度提高油气产量和降低钻井成本，有利于保护自然资源，具有显著的经济效益和社会效益。定向井就是使井身沿着预先设计的井斜和方位钻达目的层的钻井方法。其剖面主要有三类：（1）两段型：垂直段+造斜段（2）三段型：垂直段+造斜段+稳斜段；（3）五段型：上部垂直段+造斜段+稳斜段+降斜段+下部垂直段。水平井是是定向井的一种，一般的油井是垂直或倾斜贯穿油层，通过油层的井段比较短。而水平井是在垂直或倾斜地钻达油层后，井筒转达接近于水平，以与油层保持平行，得以长井段的在油层中钻进直到完井。这样的油井穿过油层井段上百米以至二千余米，有利于多采油，油层中流体流入井中的流动感阻力减小，生产能力比普通直井、斜井生产能力提高几倍。胜利油田定向井技术闻名全国，胜利油田钻井院和胜利油田钻井工程技术公司已形成了普通定向井、多目标定向井、救援定向井、从式定向井、水平井、分支井等几十种类型的定向井施工工艺。胜利油田黄河钻井总公司和渤海钻井总公司的定向井总公司的定向井施工能力享誉国内外。目前，由胜利油田设计及施工的定向井占全国的一半以上。二、定向井定的基本应用（1）地面限制油田埋藏在高山、城镇、森林、沼泽海洋、湖泊、河流等地貌复杂的地下，或井场设置和搬家安装碰到障碍时，通常在他们附近钻定向井。（2）地下地质条件要求用直井难以穿过的复杂层、盐丘和断层等，常采用定向井。如：安718段块的井漏、二连地区巴音区块的井，自然方位120-150度。（3）钻井技术需要遇到井下事故无法处理或不易处理时，常采用定向井技术。如：掉钻头、断钻具、卡钻等。（4）经济有效的勘探开发油气藏的需要。①原井钻探落空，或钻通油水边界和气顶时，可在原井眼内侧钻定向井。②遇多层系或断层开的油气藏，可用一口定向井钻穿多组油气层。③对于裂缝性油气藏可钻水平井贯穿遇更多裂缝、低渗透性地层、薄油层都可钻水平井，提高单井产量和采收率。④在高寒、沙漠、海洋等地区，可用丛式井开采油气。三、定向井基本分类随着定向井技术的发展，定向井的种类越来越多。（1）按设计井眼轴线形状分①二维定向井：井眼轴线在某个铅垂平面上变化的定向井，井斜变化，井斜变化，方位不变化。②三维定向井：井眼轴线在三维空间变化的定向井，井斜变化，方位变化。可分为：三维纠偏井和三维绕障井。（2）按设计最大井斜角分①低斜度定向井:井斜小于15°，钻井时井斜、方位不易控制，钻井难度大。②中斜度定向井：井斜在15°-45°之间，钻井时井斜、方位角控制，钻井难度相对较小，是使用最多的一种。③大斜度定向井：井斜在46°-85°之间，其斜度大，水平位移大，增加了钻井难度和成本。④水平井：井斜在86°-...
