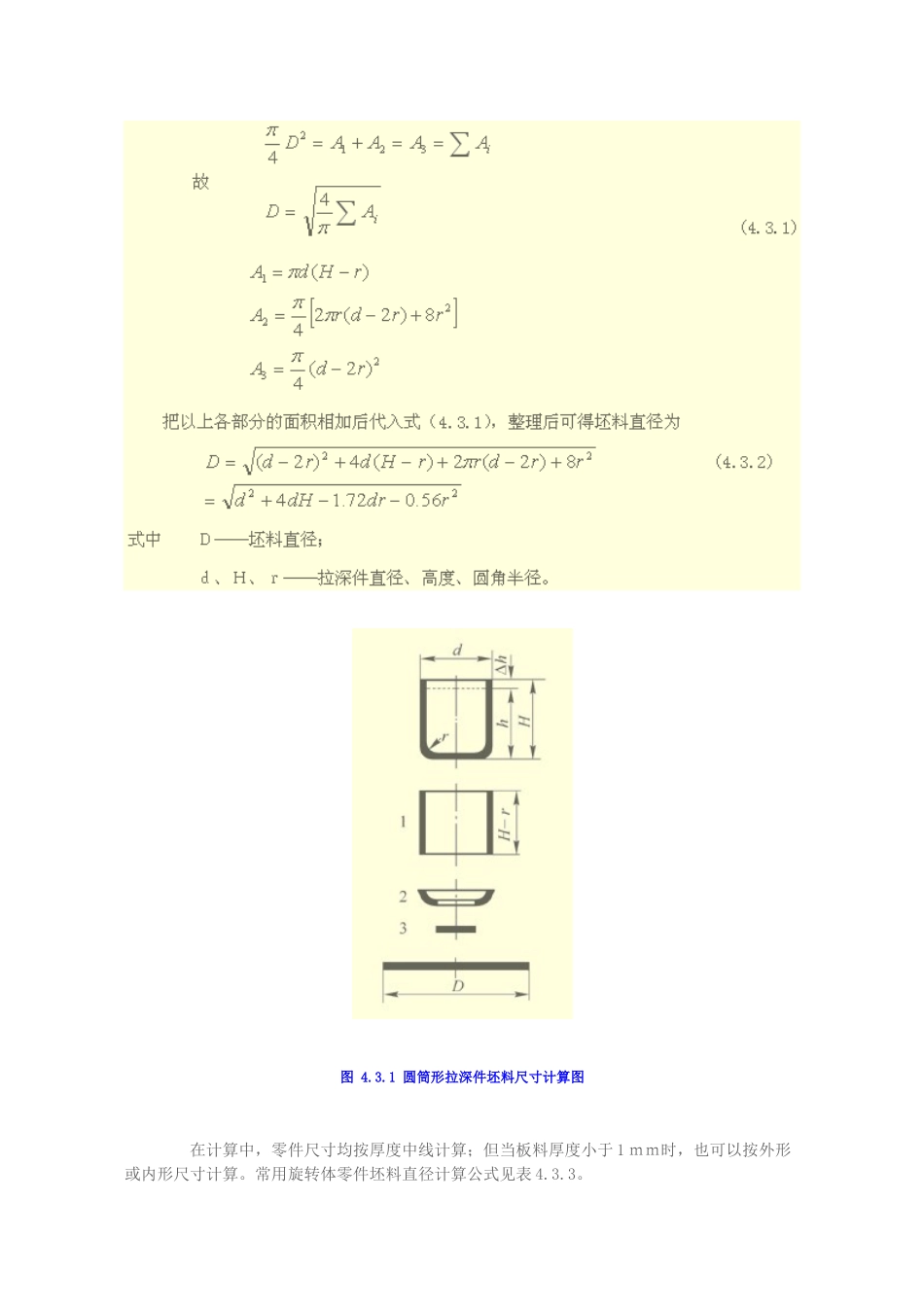

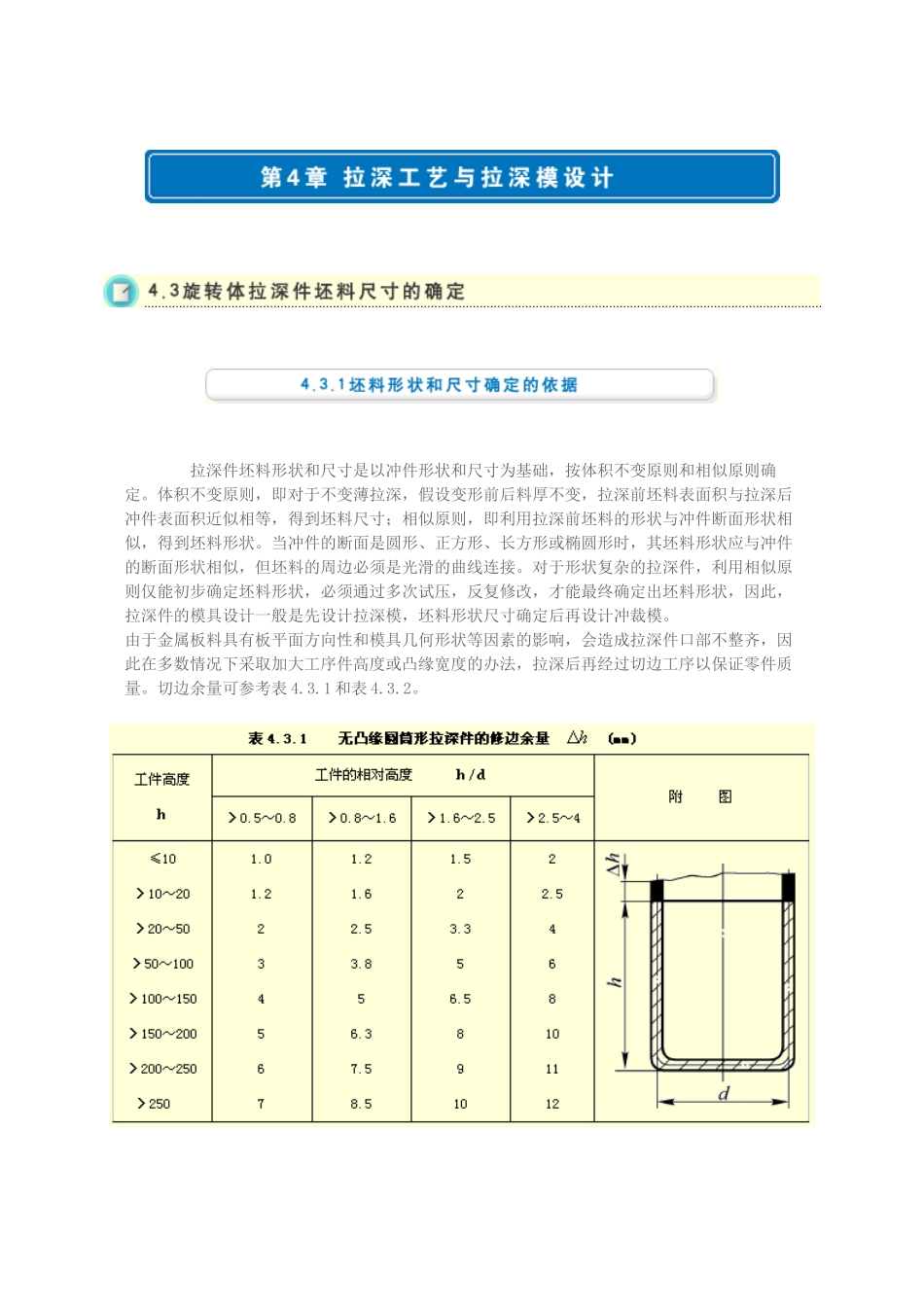

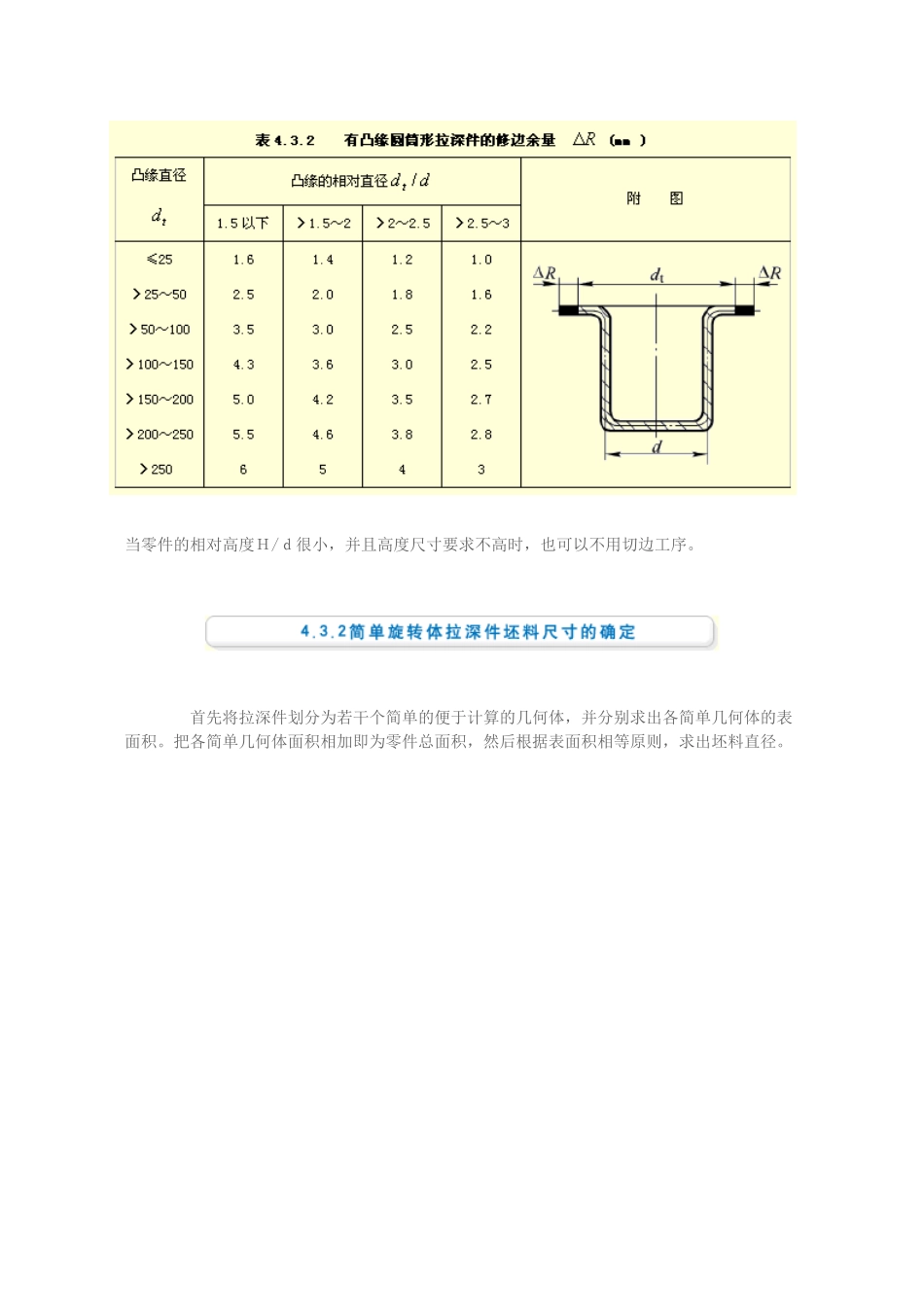

拉深件坯料形状和尺寸是以冲件形状和尺寸为基础，按体积不变原则和相似原则确定。体积不变原则，即对于不变薄拉深，假设变形前后料厚不变，拉深前坯料表面积与拉深后冲件表面积近似相等，得到坯料尺寸；相似原则，即利用拉深前坯料的形状与冲件断面形状相似，得到坯料形状。当冲件的断面是圆形、正方形、长方形或椭圆形时，其坯料形状应与冲件的断面形状相似，但坯料的周边必须是光滑的曲线连接。对于形状复杂的拉深件，利用相似原则仅能初步确定坯料形状，必须通过多次试压，反复修改，才能最终确定出坯料形状，因此，拉深件的模具设计一般是先设计拉深模，坯料形状尺寸确定后再设计冲裁模。由于金属板料具有板平面方向性和模具几何形状等因素的影响，会造成拉深件口部不整齐，因此在多数情况下采取加大工序件高度或凸缘宽度的办法，拉深后再经过切边工序以保证零件质量。切边余量可参考表4.3.1和表4.3.2。当零件的相对高度Ｈ/ｄ很小，并且高度尺寸要求不高时，也可以不用切边工序。首先将拉深件划分为若干个简单的便于计算的几何体，并分别求出各简单几何体的表面积。把各简单几何体面积相加即为零件总面积，然后根据表面积相等原则，求出坯料直径。图4.3.1圆筒形拉深件坯料尺寸计算图在计算中，零件尺寸均按厚度中线计算；但当板料厚度小于1ｍｍ时，也可以按外形或内形尺寸计算。常用旋转体零件坯料直径计算公式见表4.3.3。该类拉深零件的坯料尺寸，可用久里金法则求出其表面积，即任何形状的母线绕轴旋转一周所得到的旋转体面积，等于该母线的长度与其重心绕该轴线旋转所得周长的乘积。如图4.3.2所示，旋转体表面积为A。图4.3.2旋转体表面积计算图１．拉深系数的定义图4.4.1圆筒形件的多次拉深在制定拉深工艺时，如拉深系数取得过小，就会使拉深件起皱、断裂或严重变薄超差。因此拉深系数减小有一个客观的界限，这个界限就称为极限拉深系数。极限拉深系数与材料性能和拉深条件有关。从工艺的角度来看，极限拉深系数越小越有利于减少工序数。２．影响极限拉深系数的因素（3）拉深工作条件图4.4.2凸凹模圆角半径对极限拉深系数的响但凸、凹模圆角半径也不宜过大，过大的圆角半径，会减少板料与凸模和凹模端面的接触面积及压料圈的压料面积，板料悬空面积增大，容易产生失稳起趋。凸、凹模之间间隙也应适当，太小，板料受到太大的挤压作用和摩擦阻力，增大拉深力；间隙太大会影响拉深件的精度，拉深件锥度和回弹较大。2）摩擦润滑凹模和压料圈与板料接触的表面应当光滑，润滑条件要好，以减少摩擦阻力和筒壁传力区的拉应力。而凸模表面不宜太光滑，也不宜润滑，以减小由于凸模与材料的相对滑动而使危险断面变薄破裂的危险。3）压料圈的压料力压料是为了防止坯料起皱，但压料力却增大了筒壁传力区的拉应力，压料力太大，可能导致拉裂。拉深工艺必须正确处理这两者关系，做到既不起皱又不拉裂。为此，必须正确调整压料力，即应在保证不起皱的前堤下，尽量减少压料力，提高工艺的稳定性。此外，影响极限拉深系数的因素还有拉深方法、拉深次数、拉深速度、拉深件的形状等。采用反拉深、软模拉深等可以降低极限拉深系数；首次拉深极限拉深系数比后次拉深极限拉深系数小；拉深速度慢，有利于拉深工作的正常进行，盒形件角部拉深系数比相应的圆筒形件的拉深系数小。３．极限拉深系数的确定由于影响极限拉深系数的因素很多，目前仍难采用理论计算方法准确确定极限拉深系数。在实际生产中，极限拉深系数值一般是在一定的拉深条件下用实验方法得出的。表4.4.1和表4.4.2是圆筒形件在不同条件下各次拉深的极限拉深系数。在实际生产中，并不是在所有情况下都采用极限拉深系数。为了提高工艺稳定性和零件质量，适宜采用稍大于极限拉深系数的值。１．拉深次数的确定注：１.表中拉深数据适用于08钢、10钢和15Mn钢等普通拉深碳钢及黄铜Ｈ62。对拉深性能较差的材料，如20钢、25钢、Ｑ215钢、Ｑ235钢、硬铝等应比表中数值大1.5％～2.0％；而对塑性较好的材料，如05钢、08钢、10钢及软铝等应比表中数值小1.5％～2.0％。２.表中数据适用于未经中间退火的拉深。若采用中间退火工序时，则取值应比表中数值...
