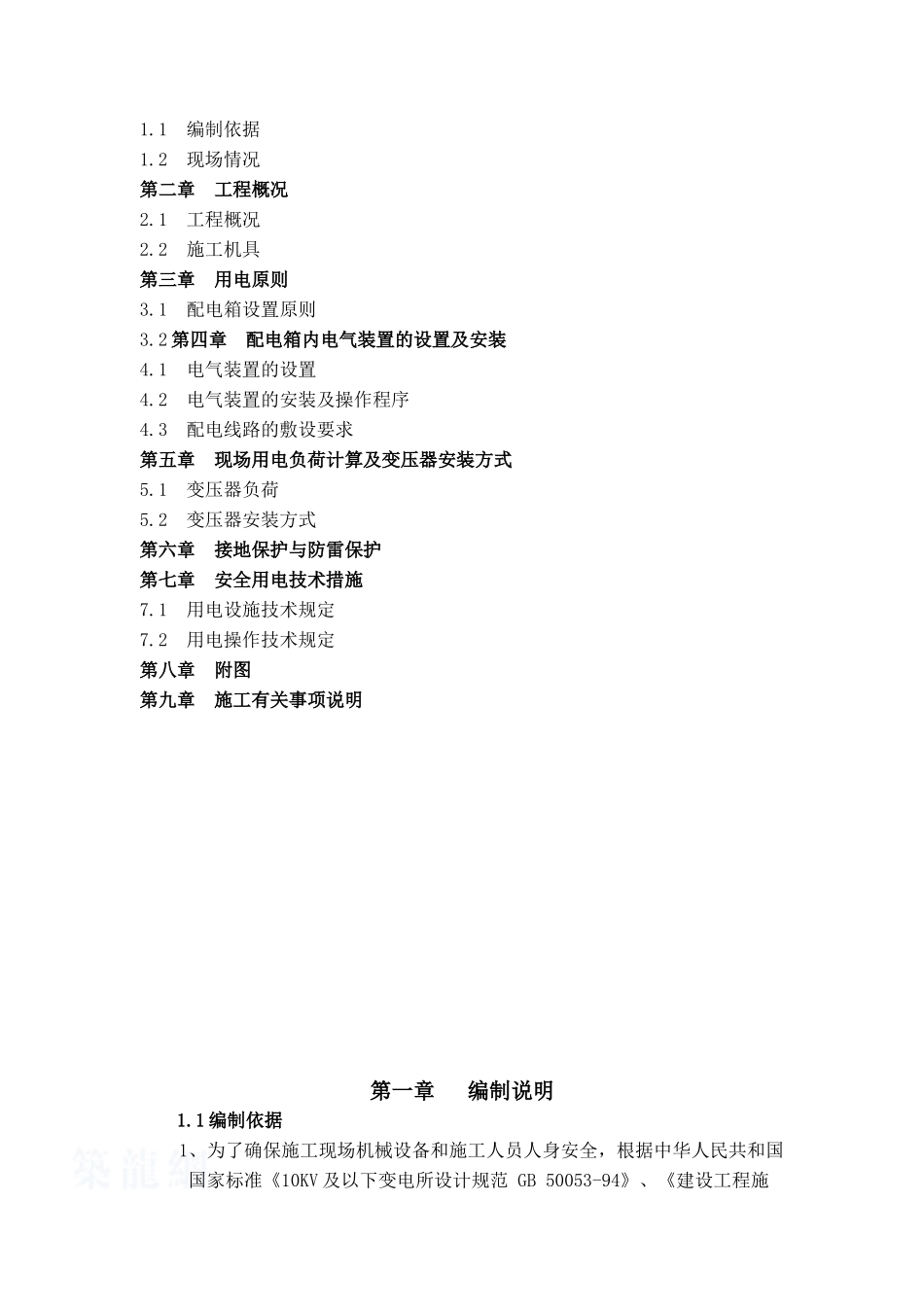

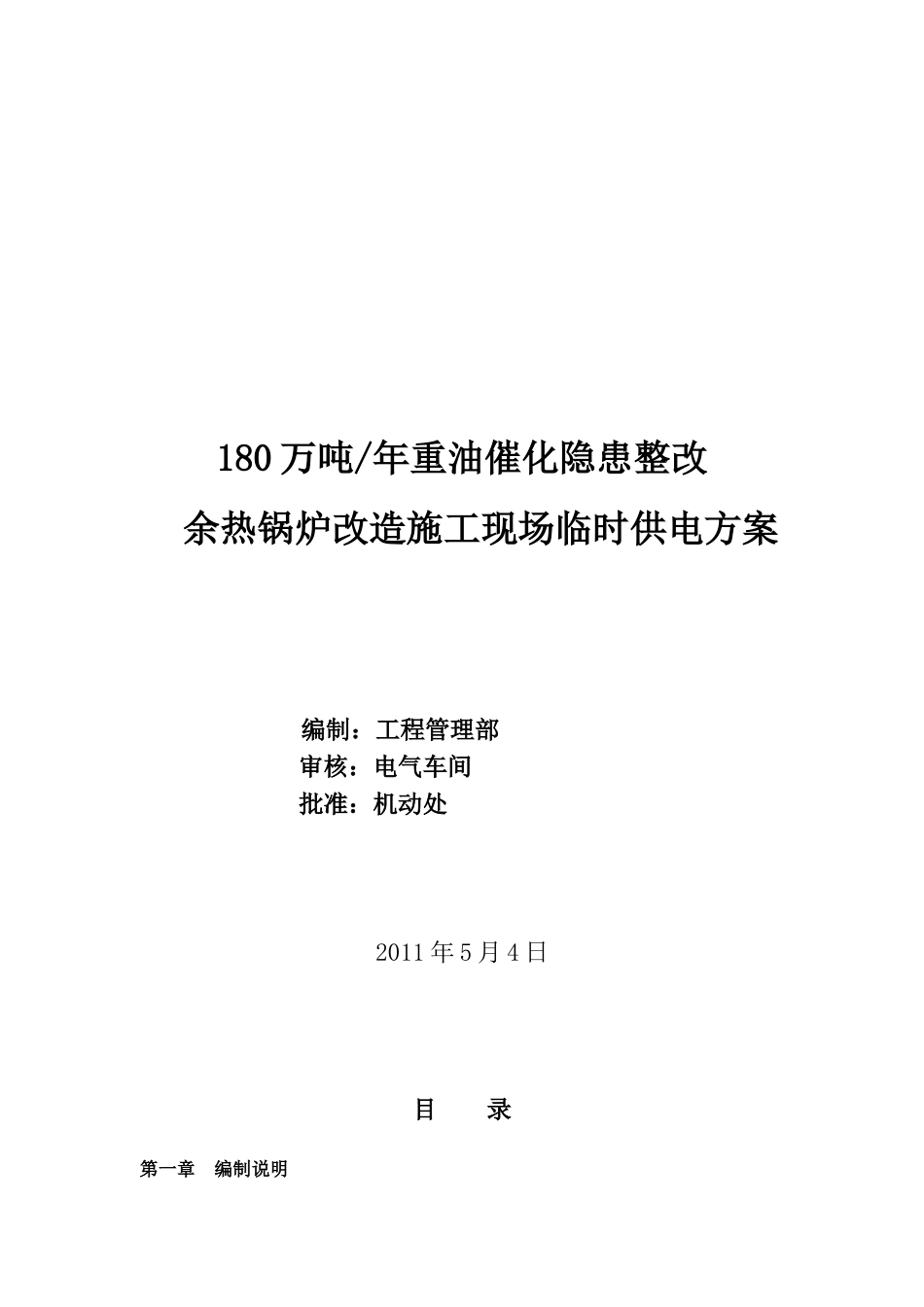

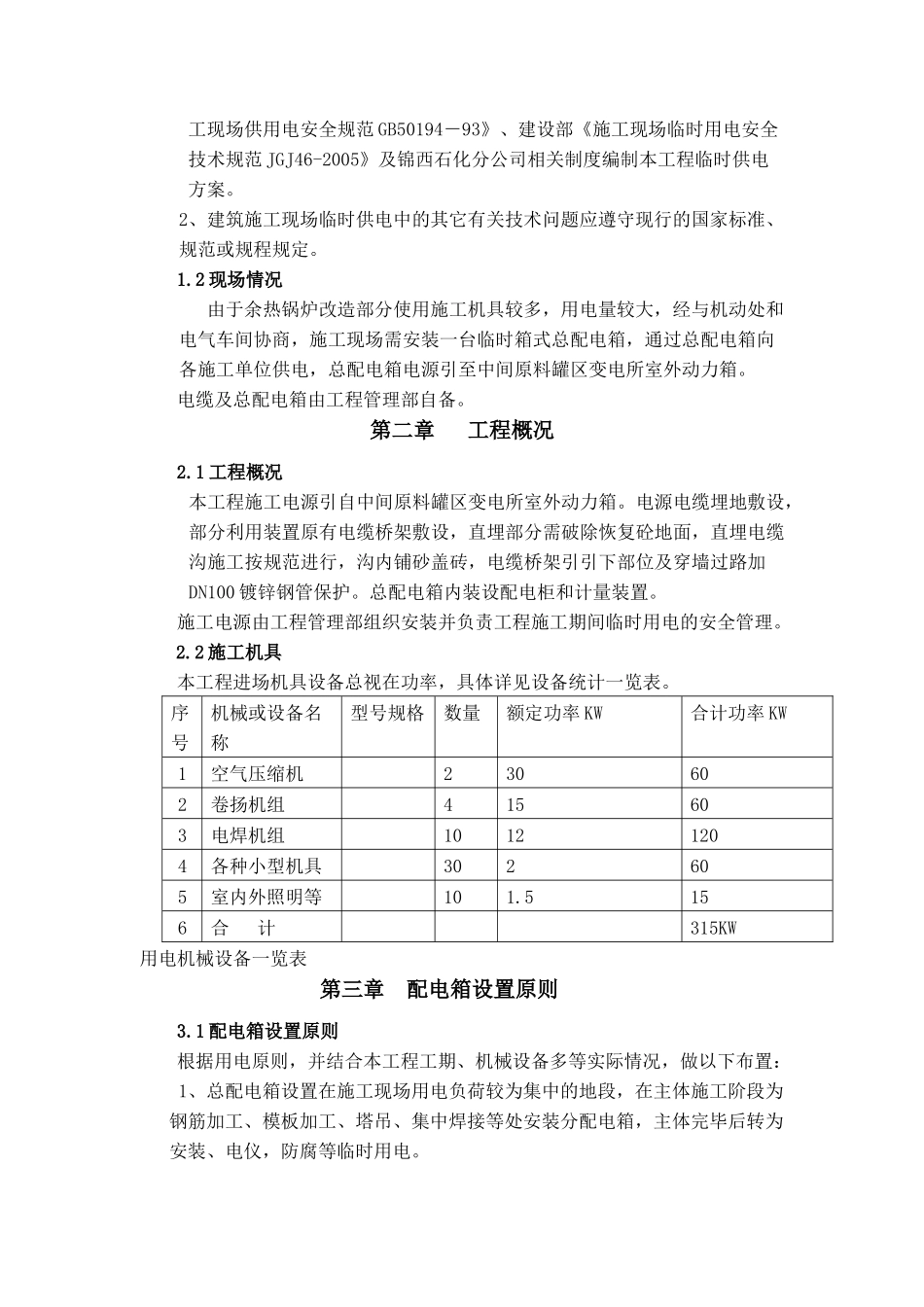

180万吨/年重油催化隐患整改余热锅炉改造施工现场临时供电方案编制：工程管理部审核：电气车间批准：机动处2011年5月4日目录第一章编制说明1.1编制依据1.2现场情况第二章工程概况2.1工程概况2.2施工机具第三章用电原则3.1配电箱设置原则3.2第四章配电箱内电气装置的设置及安装4.1电气装置的设置4.2电气装置的安装及操作程序4.3配电线路的敷设要求第五章现场用电负荷计算及变压器安装方式5.1变压器负荷5.2变压器安装方式第六章接地保护与防雷保护第七章安全用电技术措施7.1用电设施技术规定7.2用电操作技术规定第八章附图第九章施工有关事项说明第一章编制说明1.1编制依据1、为了确保施工现场机械设备和施工人员人身安全，根据中华人民共和国国家标准《10KV及以下变电所设计规范GB50053-94》、《建设工程施工现场供用电安全规范GB50194－93》、建设部《施工现场临时用电安全技术规范JGJ46-2005》及锦西石化分公司相关制度编制本工程临时供电方案。2、建筑施工现场临时供电中的其它有关技术问题应遵守现行的国家标准、规范或规程规定。1.2现场情况由于余热锅炉改造部分使用施工机具较多，用电量较大，经与机动处和电气车间协商，施工现场需安装一台临时箱式总配电箱，通过总配电箱向各施工单位供电，总配电箱电源引至中间原料罐区变电所室外动力箱。电缆及总配电箱由工程管理部自备。第二章工程概况2.1工程概况本工程施工电源引自中间原料罐区变电所室外动力箱。电源电缆埋地敷设，部分利用装置原有电缆桥架敷设，直埋部分需破除恢复砼地面，直埋电缆沟施工按规范进行，沟内铺砂盖砖，电缆桥架引引下部位及穿墙过路加DN100镀锌钢管保护。总配电箱内装设配电柜和计量装置。施工电源由工程管理部组织安装并负责工程施工期间临时用电的安全管理。2.2施工机具本工程进场机具设备总视在功率，具体详见设备统计一览表。序号机械或设备名称型号规格数量额定功率KW合计功率KW1空气压缩机230602卷扬机组415603电焊机组10121204各种小型机具302605室内外照明等101.5156合计315KW用电机械设备一览表第三章配电箱设置原则3.1配电箱设置原则根据用电原则，并结合本工程工期、机械设备多等实际情况，做以下布置：1、总配电箱设置在施工现场用电负荷较为集中的地段，在主体施工阶段为钢筋加工、模板加工、塔吊、集中焊接等处安装分配电箱，主体完毕后转为安装、电仪，防腐等临时用电。2、总配电箱其进出线孔均设在箱底，并加护套，箱体方正、牢固、防尘、防晒、严密，并上锁，由专职电工负责保管，做好可靠的重复接地和保护接零。3、总配电箱内配置见系统图第四章配电箱内电气装置的设置及安装4.1电气装置的设置1、总配电箱需装设总电源进线开关，分路空气开关。且符合规范要求。4.2电气装置的安装及操作程序1、配电箱内所选用电气元件，必须保证完整无损、动作可靠、绝缘良好，绝对不允许使用不合格或破损电气元件。2、配电箱在其箱门处标注其编号、名称、用途和分路情况。3、为防止停、送电时，电源手动开关带负荷操作，以及便于对用电设备在停、送电时进行监护，配电箱停送电应遵循合理的操作程序，即送电时其操作程序：总开关—分开关；停电时其操作程序：分开关—总开关4.3配电线路的敷设要求1、施工电源引自中间原料罐区变电所室外动力箱。电源电缆埋地敷设，部分利用装置原有电缆桥架敷设，直埋部分需破除恢复砼地面，直埋电缆沟施工按规范进行，沟内铺砂盖砖，电缆桥架引引下部位及穿墙过路加DN100镀锌钢管保护。2、所有电缆在必须绝缘良好，连接可靠，在地面及以下敷设必须具有防水功能，不得出现绝缘破损漏电。第五章现场用电负荷计算5.1负荷（1）空压机:查表Kx=0.7，COSФ=0.8，tgФ=1.02Pjs1=Kx×Pe1=0.7×60=42KWQjs1=Pjs1×tgФ=42×1.02=43Kvar（2）卷扬机组：查表Kx=0.3，COSФ=0.7，tgФ=1.02，Pjs2=Kx×Pe2=0.3×60=18KWQjs2=Pjs2×tgФ=18×1.02=18.4Kvar（3）电焊机组：查表Kx=0.35，tgФ=2.29，先将Jc=50%换算到Jc=100%的额定容量Pe3=√（Jc50/Jc100）×Pn=√0.5×120=85KW，Pjs3=Kx×Pe3=0.35×85=30KWQjs3=Pjs3×tgФ=30×2.29=68Kvar（4）小型工具及其它组：查表Kx=0.7，COS...
