无机保温施工技术方案涂料面VIP免费

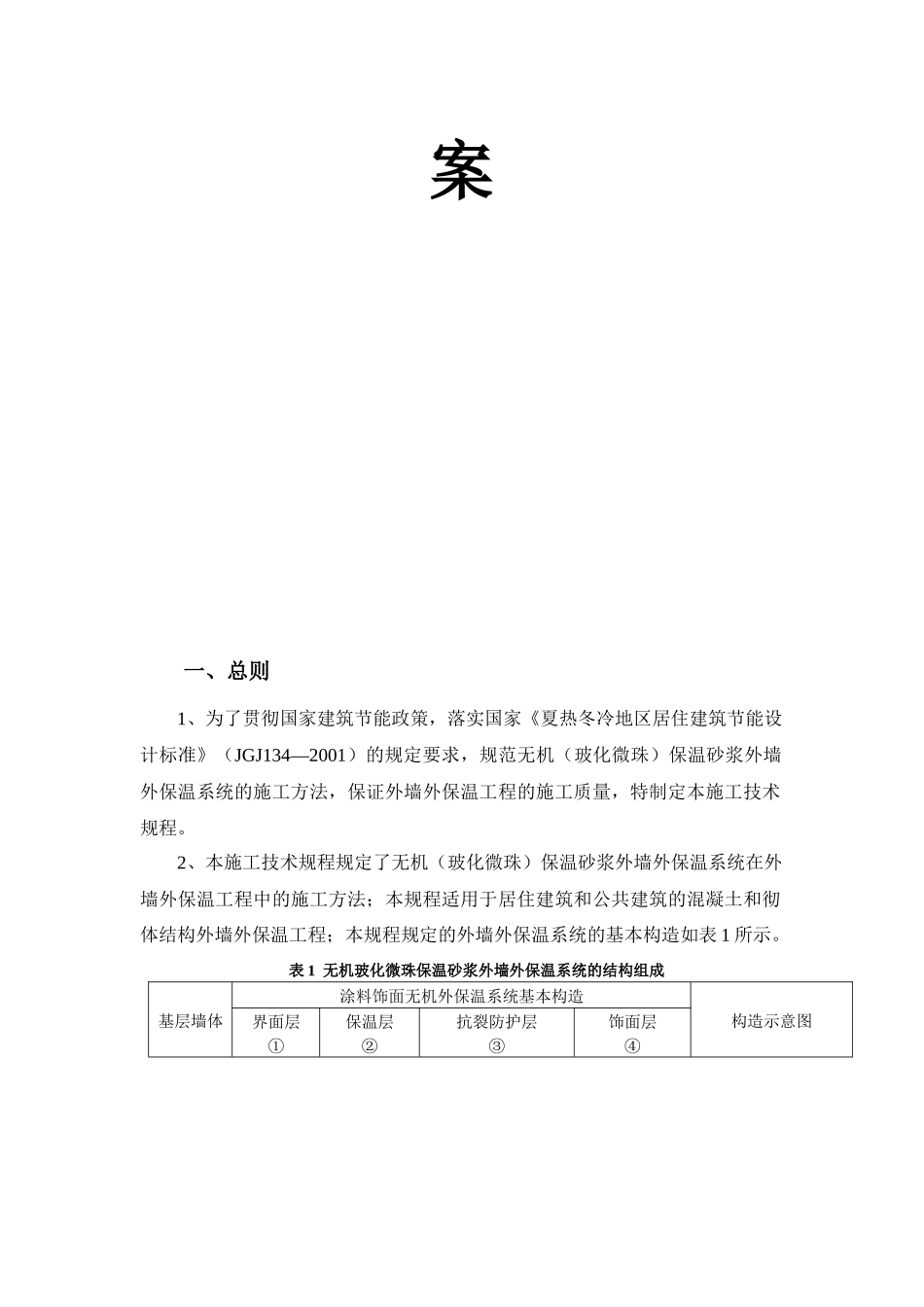

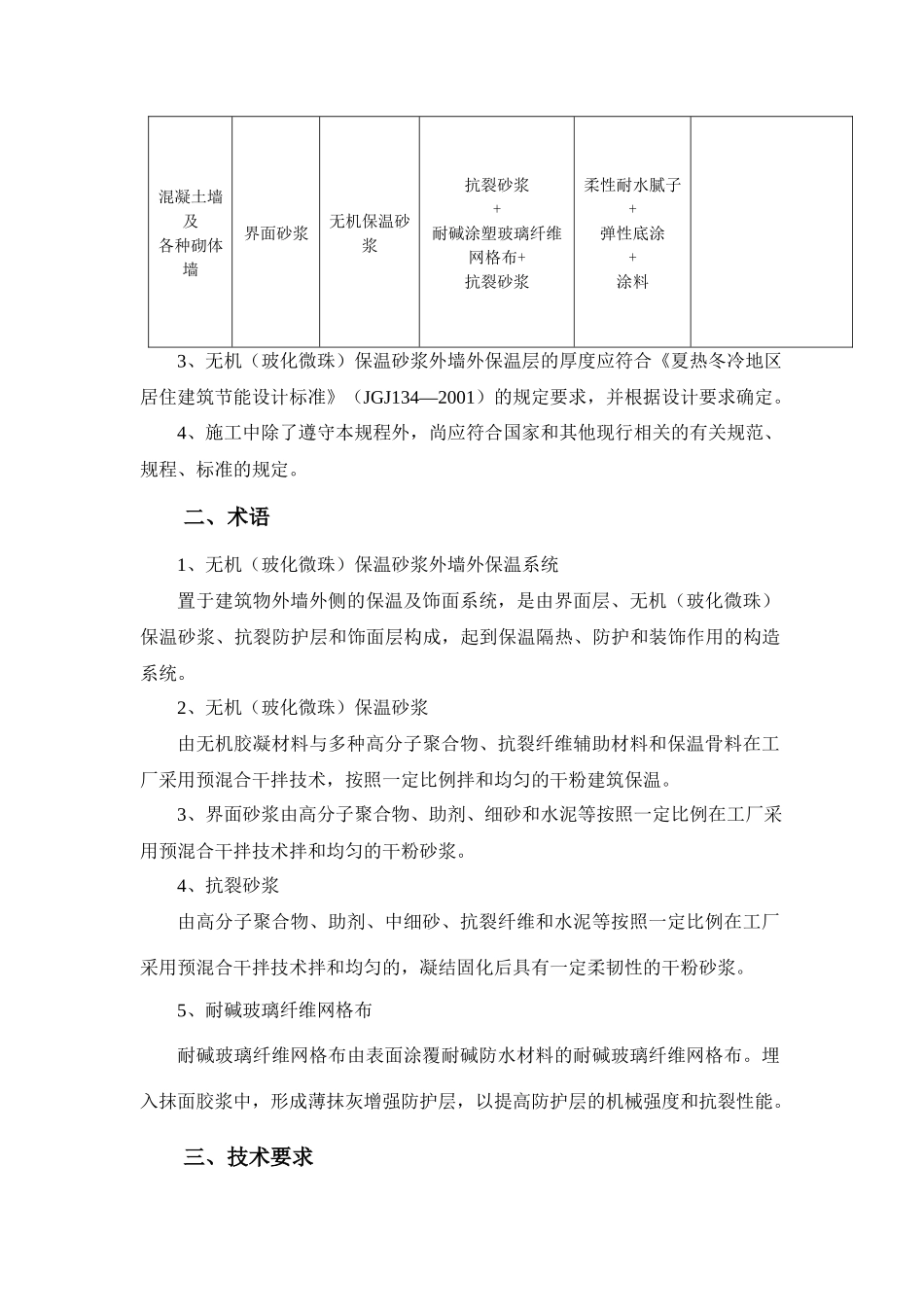

MS无机保温砂浆墙体保温系统（涂料面）施工技术方案一、总则1、为了贯彻国家建筑节能政策，落实国家《夏热冬冷地区居住建筑节能设计标准》（JGJ134—2001）的规定要求，规范无机（玻化微珠）保温砂浆外墙外保温系统的施工方法，保证外墙外保温工程的施工质量，特制定本施工技术规程。2、本施工技术规程规定了无机（玻化微珠）保温砂浆外墙外保温系统在外墙外保温工程中的施工方法；本规程适用于居住建筑和公共建筑的混凝土和彻体结构外墙外保温工程；本规程规定的外墙外保温系统的基本构造如表1所示。表1无机玻化微珠保温砂浆外墙外保温系统的结构组成基层墙体涂料饰面无机外保温系统基本构造构造示意图界面层①保温层②抗裂防护层③饰面层④混凝土墙及各种砌体墙界面砂浆无机保温砂浆抗裂砂浆+耐碱涂塑玻璃纤维网格布+抗裂砂浆柔性耐水腻子+弹性底涂+涂料3、无机（玻化微珠）保温砂浆外墙外保温层的厚度应符合《夏热冬冷地区居住建筑节能设计标准》（JGJ134—2001）的规定要求，并根据设计要求确定。4、施工中除了遵守本规程外，尚应符合国家和其他现行相关的有关规范、规程、标准的规定。二、术语1、无机（玻化微珠）保温砂浆外墙外保温系统置于建筑物外墙外侧的保温及饰面系统，是由界面层、无机（玻化微珠）保温砂浆、抗裂防护层和饰面层构成，起到保温隔热、防护和装饰作用的构造系统。2、无机（玻化微珠）保温砂浆由无机胶凝材料与多种高分子聚合物、抗裂纤维辅助材料和保温骨料在工厂采用预混合干拌技术，按照一定比例拌和均匀的干粉建筑保温。3、界面砂浆由高分子聚合物、助剂、细砂和水泥等按照一定比例在工厂采用预混合干拌技术拌和均匀的干粉砂浆。4、抗裂砂浆由高分子聚合物、助剂、中细砂、抗裂纤维和水泥等按照一定比例在工厂采用预混合干拌技术拌和均匀的，凝结固化后具有一定柔韧性的干粉砂浆。5、耐碱玻璃纤维网格布耐碱玻璃纤维网格布由表面涂覆耐碱防水材料的耐碱玻璃纤维网格布。埋入抹面胶浆中，形成薄抹灰增强防护层，以提高防护层的机械强度和抗裂性能。三、技术要求1、无机（玻化微珠）保温砂浆外墙外保温系统无机（玻化微珠）保温砂浆外墙外保温系统的性能应符合表2的要求。表2无机玻化微珠保温砂浆外墙外保温系统的性能指标试验项目性能指标耐侯性经80次高温（70℃）-淋水（15℃）循环和20次加热（50℃）-冷冻（-20℃）循环后不得出现开裂、空鼓或脱落。抗裂防护层与保温层的拉伸粘结强度不应小于0.1MPa,破坏界面应位于保温层吸水量/（g/㎡）浸水1h1000≦抗冲击强度C型3J冲击合格T型3J冲击合格抗风压值不小于工程项目的风荷载设计值耐冻融10次循环试验后表面无裂纹、空鼓、起泡、剥离现象水蒸气湿流密度/g/（㎡·h）0.85≧不透水性试样防护层内侧无水渗透耐磨损，500L砂无开裂、龟裂或表面保护层剥落、损伤系统抗拉强度（C型）/MPa0.1≧并且破坏部位不得位于各层界面饰面砖粘强强度（T型）/MPa（现场抽测）0.4≧抗震性能（T型）设防烈度等级下面砖饰面及外保温系统无脱落火反应性不应被点燃，试验结束后试件厚度变化不超过10%2、界面砂浆界面砂浆性能应符合表3的要求。表3界面砂浆性能指标项目单位指标压剪粘结强度原强度MPa0.7≧耐水MPa0.5≧耐冻融MPa0.5≧3、无机玻化微珠保温砂浆无机玻化微珠保温砂浆的性能物理性能指标应符合表4的要求。表4无机玻化微珠保温砂浆的性能指标项目技术要求I型II型干密度（kg/m3）抗压强度（MPa）导热系数（平均温度25℃，W/m·k）线收缩率（%）240～3000.20≧0.070≦0.30≦301～4000.40≧0.085≦0.30≦压剪粘强强度（kPa）燃烧性能级别50≧应符合GB8624规定的A级要求50≧应符合GB8624规定的A级要求4、抗裂砂浆抗裂砂浆性能应符合表5的要求表5抗裂砂浆性能指标项目单位指标可使用时间可操作时间h1.5≧在可操作时间内拉伸粘结强度MPa0.7≧拉伸粘结强度MPa0.7≧浸水拉伸粘结强度（常温28d，浸水7d）MPa0.5≧压折比---3.0≦注：水泥应采用强度等级42.5的普通硅酸盐水泥,并应符合GB175—1999的要求;砂应采用符合JGJ52—1992的规定,筛除大于2.5mm的颗粒，含泥量小于3%。5、耐碱网布耐碱网布的性能应符合表6的要求。表6耐碱网...
