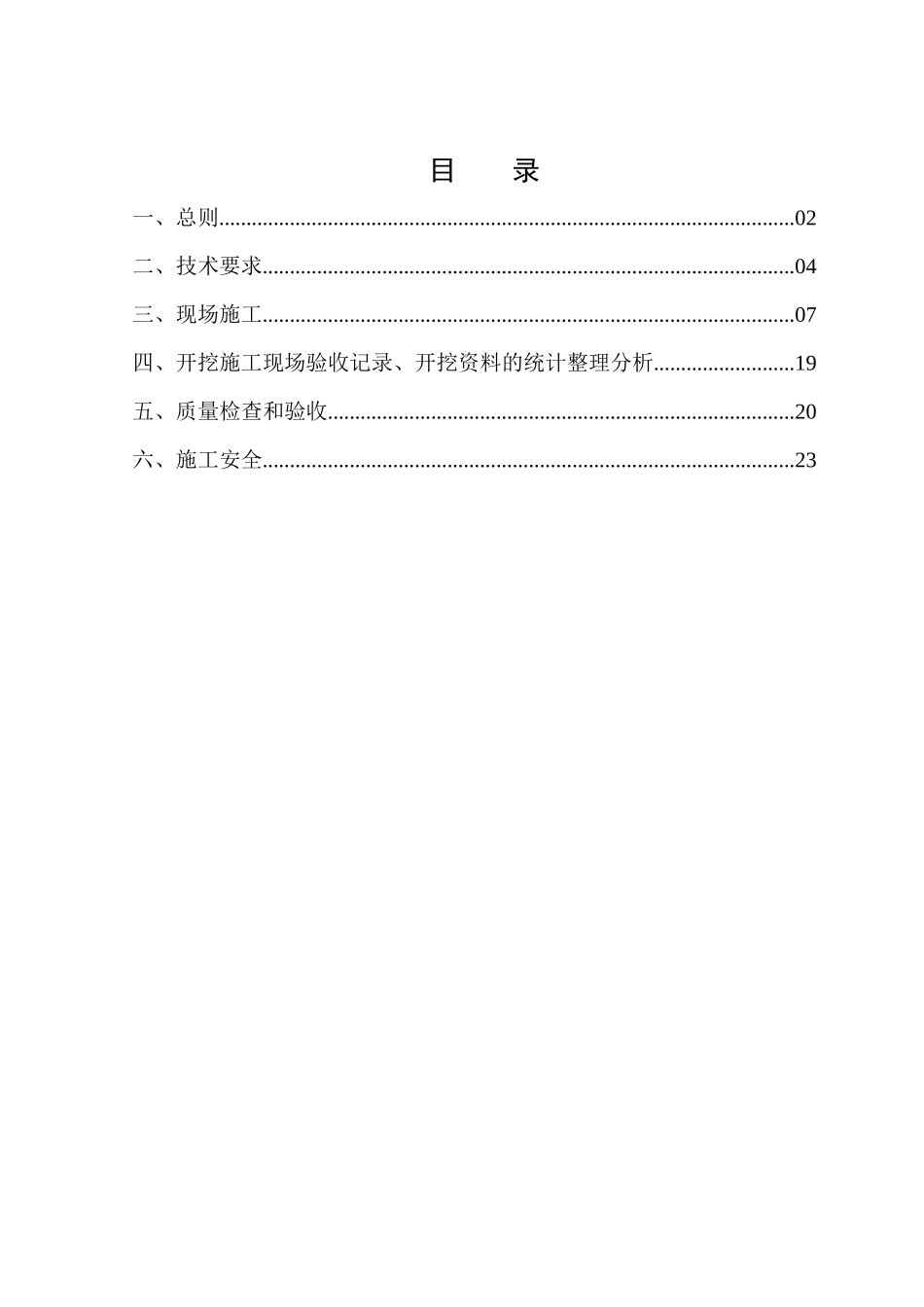

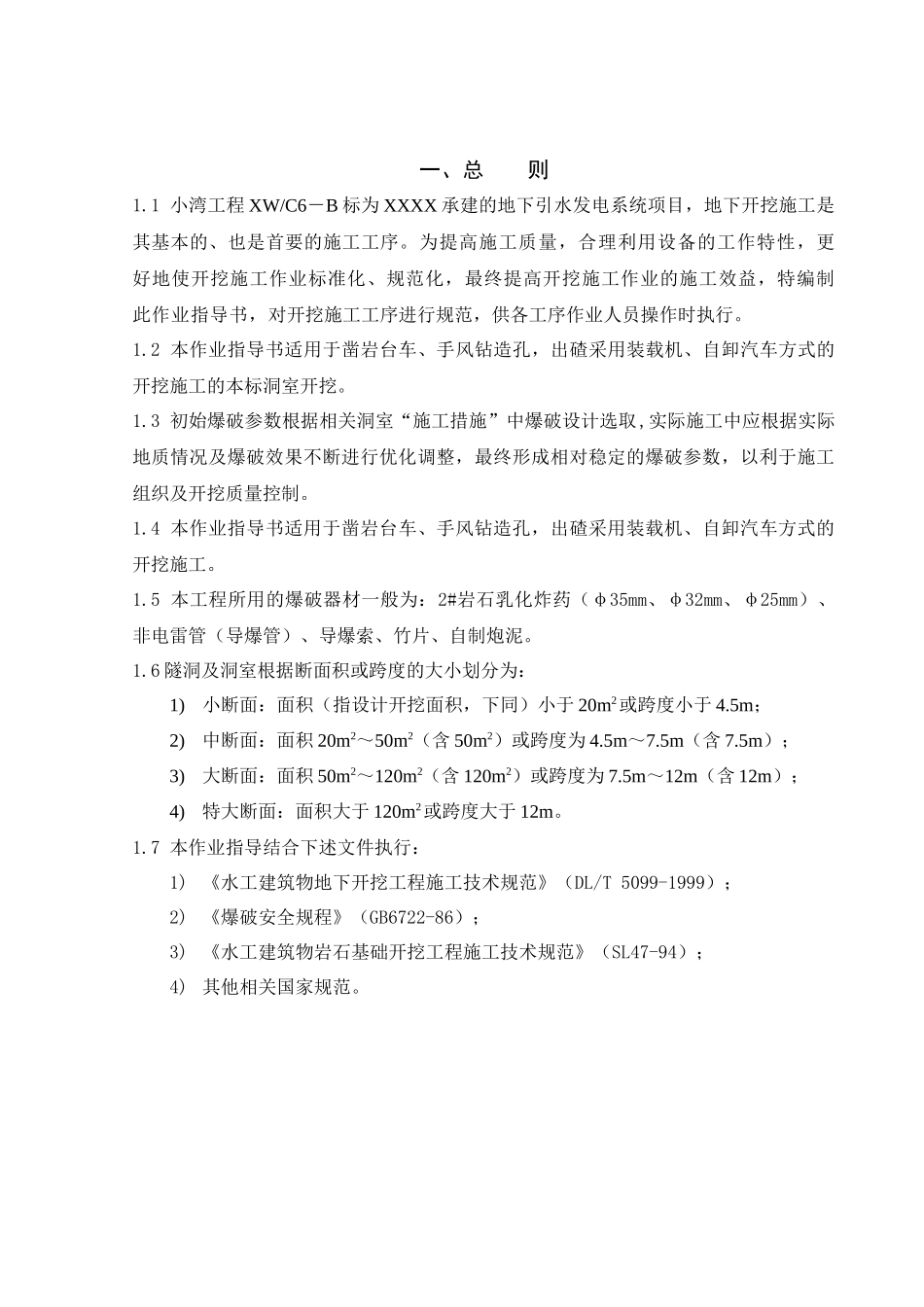

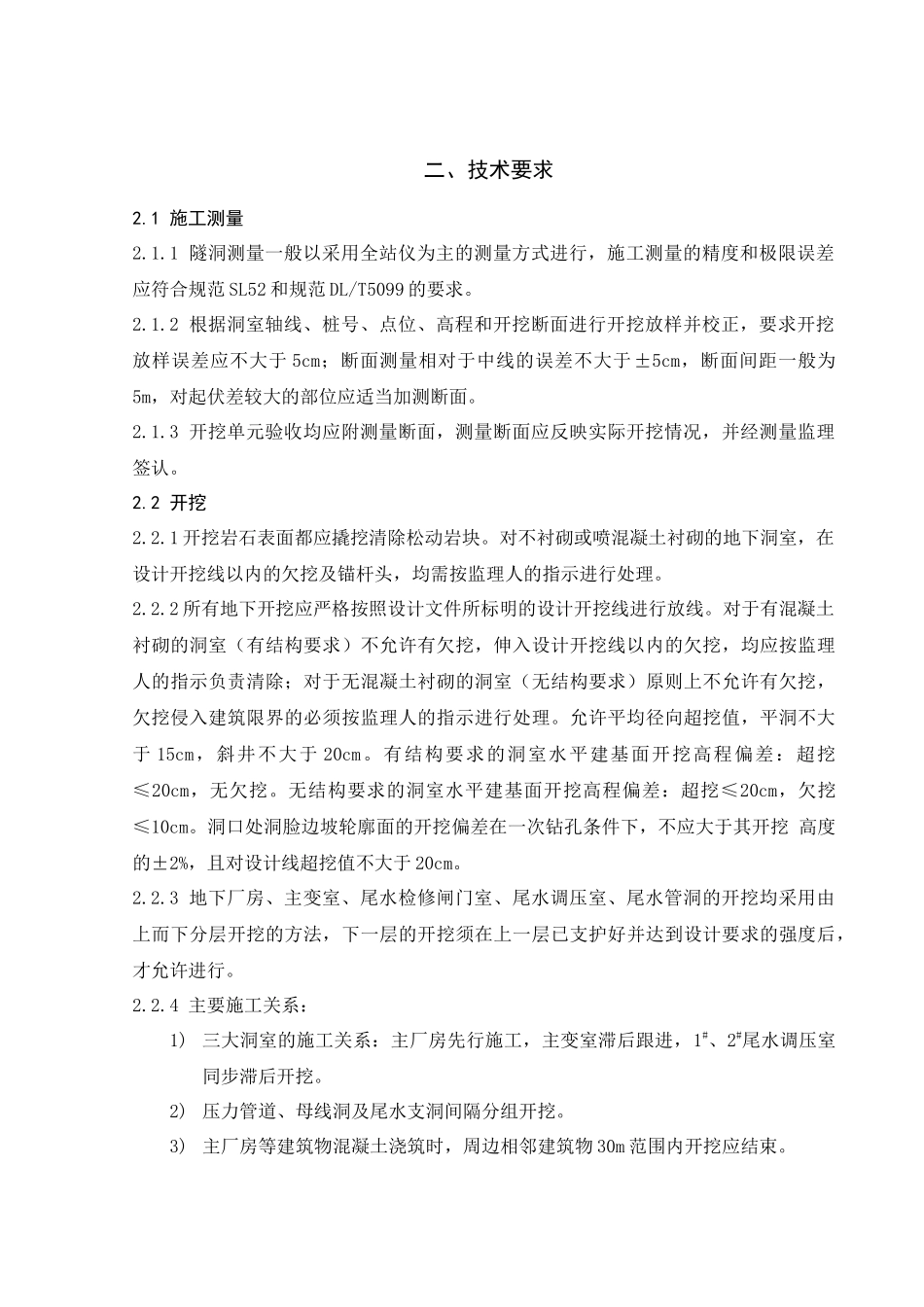

目录一、总则..........................................................................................................02二、技术要求..................................................................................................04三、现场施工..................................................................................................07四、开挖施工现场验收记录、开挖资料的统计整理分析..........................19五、质量检查和验收......................................................................................20六、施工安全..................................................................................................23一、总则1.1小湾工程XW/C6－B标为XXXX承建的地下引水发电系统项目，地下开挖施工是其基本的、也是首要的施工工序。为提高施工质量，合理利用设备的工作特性，更好地使开挖施工作业标准化、规范化，最终提高开挖施工作业的施工效益，特编制此作业指导书，对开挖施工工序进行规范，供各工序作业人员操作时执行。1.2本作业指导书适用于凿岩台车、手风钻造孔，出碴采用装载机、自卸汽车方式的开挖施工的本标洞室开挖。1.3初始爆破参数根据相关洞室“施工措施”中爆破设计选取,实际施工中应根据实际地质情况及爆破效果不断进行优化调整，最终形成相对稳定的爆破参数，以利于施工组织及开挖质量控制。1.4本作业指导书适用于凿岩台车、手风钻造孔，出碴采用装载机、自卸汽车方式的开挖施工。1.5本工程所用的爆破器材一般为：2#岩石乳化炸药（φ35mm、φ32mm、φ25mm）、非电雷管（导爆管）、导爆索、竹片、自制炮泥。1.6隧洞及洞室根据断面积或跨度的大小划分为：1)小断面：面积（指设计开挖面积，下同）小于20m2或跨度小于4.5m；2)中断面：面积20m2～50m2（含50m2）或跨度为4.5m～7.5m（含7.5m）；3)大断面：面积50m2～120m2（含120m2）或跨度为7.5m～12m（含12m）；4)特大断面：面积大于120m2或跨度大于12m。1.7本作业指导结合下述文件执行：1)《水工建筑物地下开挖工程施工技术规范》（DL/T5099-1999）；2)《爆破安全规程》（GB6722-86）；3)《水工建筑物岩石基础开挖工程施工技术规范》（SL47-94）；4)其他相关国家规范。二、技术要求2.1施工测量2.1.1隧洞测量一般以采用全站仪为主的测量方式进行，施工测量的精度和极限误差应符合规范SL52和规范DL/T5099的要求。2.1.2根据洞室轴线、桩号、点位、高程和开挖断面进行开挖放样并校正，要求开挖放样误差应不大于5cm；断面测量相对于中线的误差不大于±5cm，断面间距一般为5m，对起伏差较大的部位应适当加测断面。2.1.3开挖单元验收均应附测量断面，测量断面应反映实际开挖情况，并经测量监理签认。2.2开挖2.2.1开挖岩石表面都应撬挖清除松动岩块。对不衬砌或喷混凝土衬砌的地下洞室，在设计开挖线以内的欠挖及锚杆头，均需按监理人的指示进行处理。2.2.2所有地下开挖应严格按照设计文件所标明的设计开挖线进行放线。对于有混凝土衬砌的洞室（有结构要求）不允许有欠挖，伸入设计开挖线以内的欠挖，均应按监理人的指示负责清除；对于无混凝土衬砌的洞室（无结构要求）原则上不允许有欠挖，欠挖侵入建筑限界的必须按监理人的指示进行处理。允许平均径向超挖值，平洞不大于15cm，斜井不大于20cm。有结构要求的洞室水平建基面开挖高程偏差：超挖≤20cm，无欠挖。无结构要求的洞室水平建基面开挖高程偏差：超挖≤20cm，欠挖≤10cm。洞口处洞脸边坡轮廓面的开挖偏差在一次钻孔条件下，不应大于其开挖高度的±2%，且对设计线超挖值不大于20cm。2.2.3地下厂房、主变室、尾水检修闸门室、尾水调压室、尾水管洞的开挖均采用由上而下分层开挖的方法，下一层的开挖须在上一层已支护好并达到设计要求的强度后，才允许进行。2.2.4主要施工关系：1)三大洞室的施工关系：主厂房先行施工，主变室滞后跟进，1#、2#尾水调压室同步滞后开挖。2)压力管道、母线洞及尾水支洞间隔分组开挖。3)主厂房等建筑物混凝土浇筑时，周边相邻建筑物30m范围内开挖应结束。4)当两个或多个...
