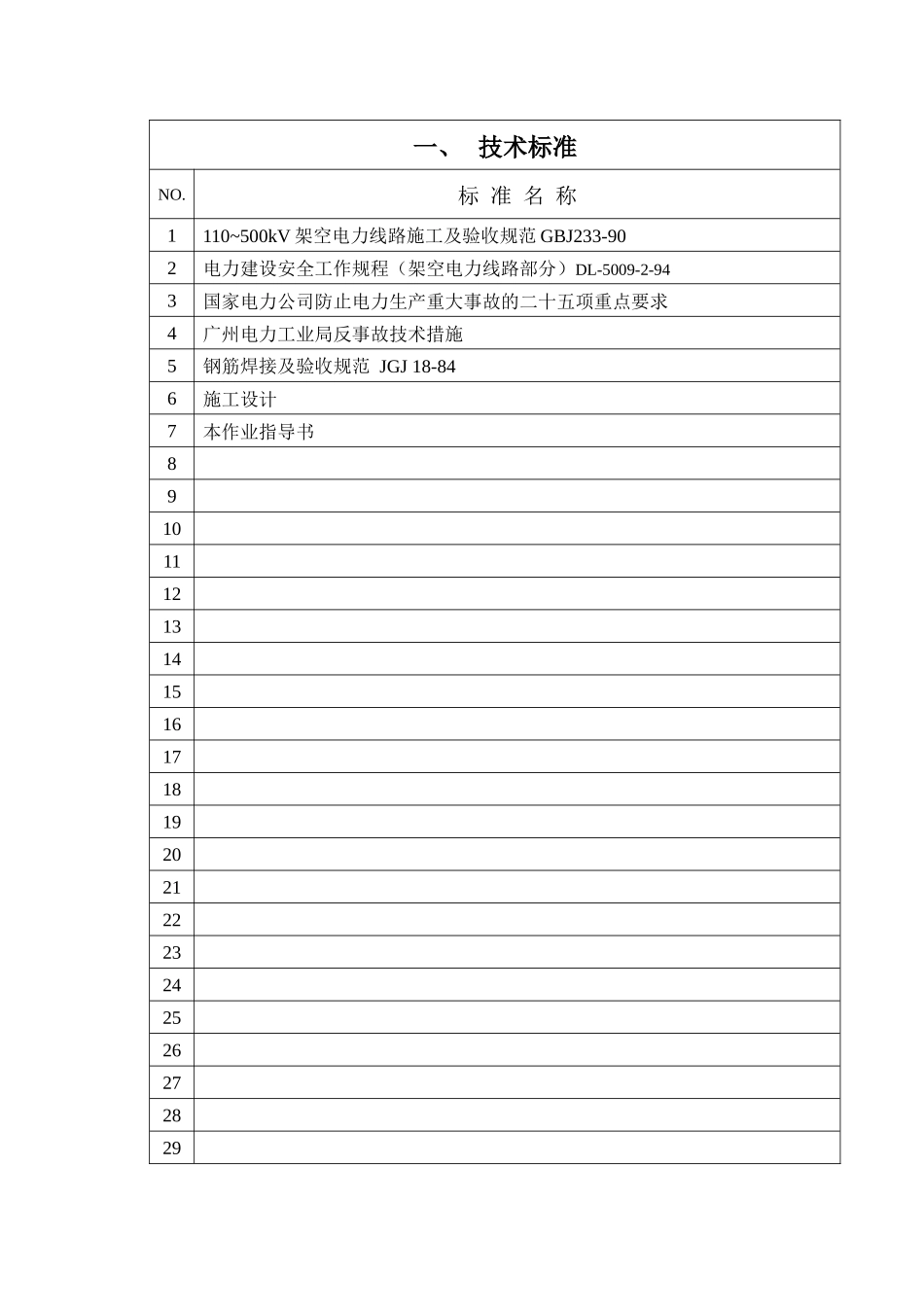

一、技术标准NO.标准名称1110~500kV架空电力线路施工及验收规范GBJ233-902电力建设安全工作规程（架空电力线路部分）DL-5009-2-943国家电力公司防止电力生产重大事故的二十五项重点要求4广州电力工业局反事故技术措施5钢筋焊接及验收规范JGJ18-846施工设计7本作业指导书89101112131415161718192021222324252627282930二、施工程序1、工序流程接地槽开挖XL-JD-01敷设接地体、焊接XL-JD-02回填土XL-JD-03接地电阻测量XL-JD-04二、施工程序2、工序总体安排工序名称及编号分工序XL-JD-01挖坑XL-JD-01-01挖坑XL-JD-02敷设接地体及焊接XL-JD-02-01敷设接地体XL-JD-02-02焊接XL-JD-02-03接地电阻测量XL-JD-03回填土XL-JD-03-01回填土XL-JD-04接地电阻测量XL-JD-04-01接地电阻测量三、施工准备1、施工力量施工阶段建议工作人数负责人监护人计划完成时间XL-JD-011+民工211钢管接地：4基/天接地钢带：2基/天XL-JD-02311XL-JD-031+民工211XL-JD-04311三、施工准备2、施工机具及仪器NO.品名型号/规格适用阶段1锄挖坑/回填土2铲挖坑/回填土3镐挖坑/回填土4电焊或气焊设备焊接5接地电阻测定器ZC-8测量接地电阻67891011121314151617181920212223242526272829四、记录控制序号记录名称受控编号适用范围份数1安全、环保措施确认表GZEPE-R—体-001每项目1张2现场安全检查评分表GZEPE-R—体-002每工程一张3接地装置施工质量过程控制表GZEPE-R—线架-06每基基础1张4接地装置施工检查及评级记录线地1每基基础1张5接地工程质量控制记录卡XL19每基基础1张6分部分项工程评级一览表GZEPE-R—线架-15每13基共1份7891011121314151617181920212223242526说明：1、业主对提交的记录表格份数有要求时，按业主要求提供；2、广电集团质量控制记录卡，应统一按公司提供的格式及控制级别填写；五、分部工程5.1接地槽开挖5.1.1接地槽开挖作业指导书一、本工程技术要点1、接地槽尺寸以满足施工需要为宜，不得随意扩大。二、质量记录NO.记录名称受控编号适用范围1接地装置施工质量过程控制表GZEPE-R—线架-062接地装置施工检查及评级记录线地13接地工程质量控制记录卡XL19三、作业流程挖坑XL-JD-01-01四、作业程序流程编号：XL-JD-01-01流程名称：挖坑1、按设计图纸、杆塔明细表的杆号、接地图号，用白粉划出或用其他方法标志出施工位置；2、挖沟深度，按设计要求，若无明确要求则水田0.8米，山地0.6米，宽度不作规定，以方便挖坑为准。山地沿等高线挖，沿潮湿方向挖，沟间平行距离不小于5米。5.1.2接地槽开挖安全措施危险点工器具伤人、虫咬伤1、接地开挖时，由于施工空间小，多人同时作业要保持必要的安全距离。2、要注意尖镐刨伤脚或磕伤手。3、要防止蛇虫咬伤，黄蜂叮咬。4、携带公司规定的药箱，并配齐规定药物。5、暑天野外作业须预防中暑。5.1.3接地槽开挖环保措施1、合理利用地形，对环境造成的污染最小。2、接地槽开挖应配合基础回填土施工同步进行。3、在农田施工，尽量减少农作物的损失，避免增加施工费用。4、严格控制现场施工噪音、污染危害干扰附近人员。5、白色垃圾应严格按公司质量安全卫生环保条例进行处理，产生应立即进行回收处理，不允许在施工结束后统一处理。6、施工完毕后，派专人进行清理开挖过程遗留的废弃物、残土，地表恢复原貌。5.2敷设接地体、焊接5.2.1敷设接地体、焊接施工作业指导书一、本工程技术要点1、接地体符合设计。2、焊接工艺良好。二、质量记录NO.记录名称受控编号适用范围1接地装置施工质量过程控制表GZEPE-R—线架-062接地装置施工检查及评级记录线地13接地工程质量控制记录卡XL19三、作业流程敷设接地体XL-JD-02-01焊接XL-JD-02-02接地电阻测量XL-JD-02-03四、作业程序流程编号XL-JD-02-01流程名称：敷设接地体1、接地体（元钢、扁钢或地极）规格、数量、长度应符合设计，不允许负公差，不允许严重锈蚀，设计要求热镀锌的应进行热镀锌；按要求进行防腐处理。2、接地体放进坑内应平直；四、作业程序流程编号：XL-JD-02-02流程名称：焊接1、接地体除与杆塔连接部位用螺栓外，其他断口一律采用焊接；2、焊接面（扁钢为四面焊接）圆钢为双面焊接，焊口可靠、满焊，采用搭接时，...
