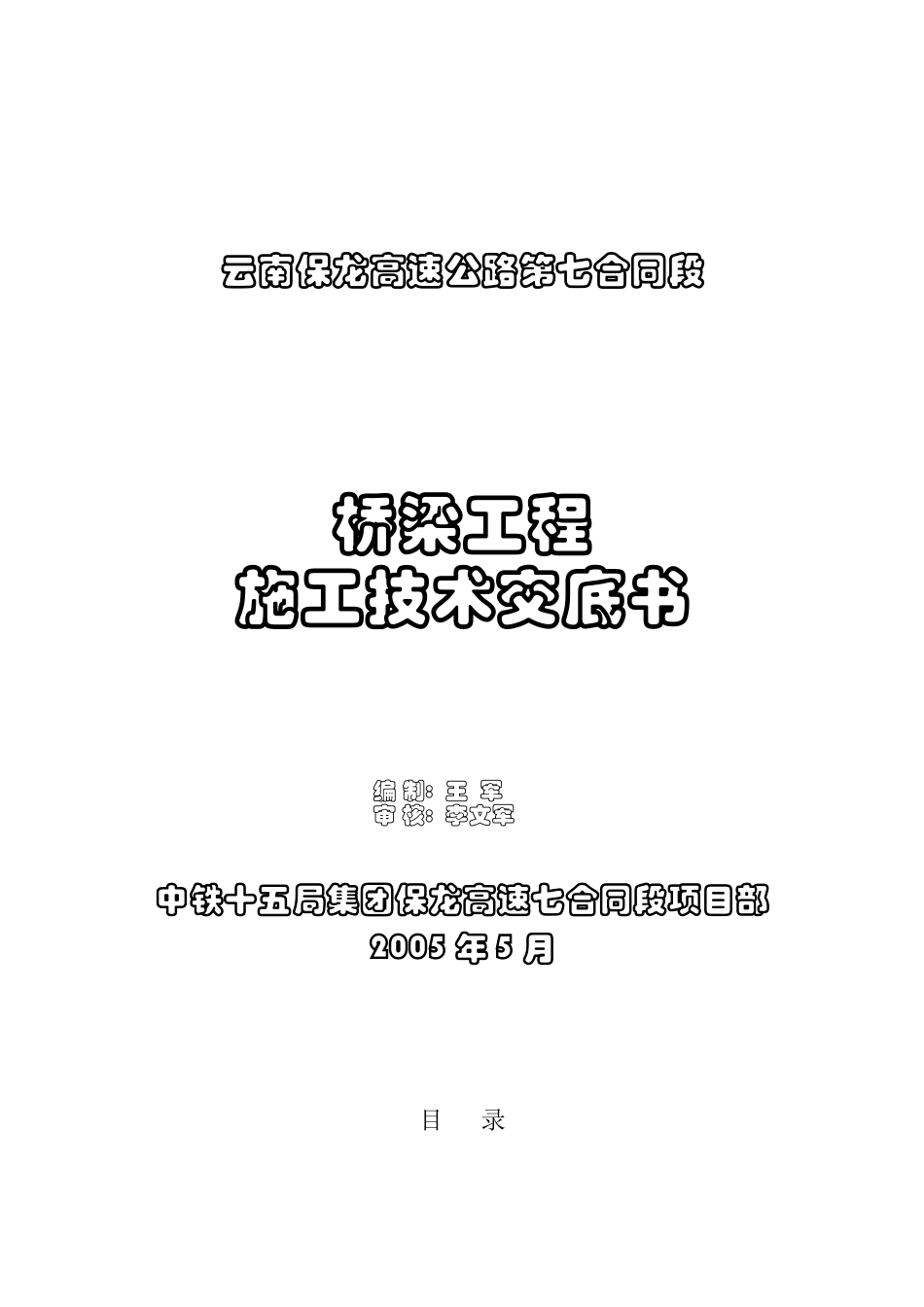

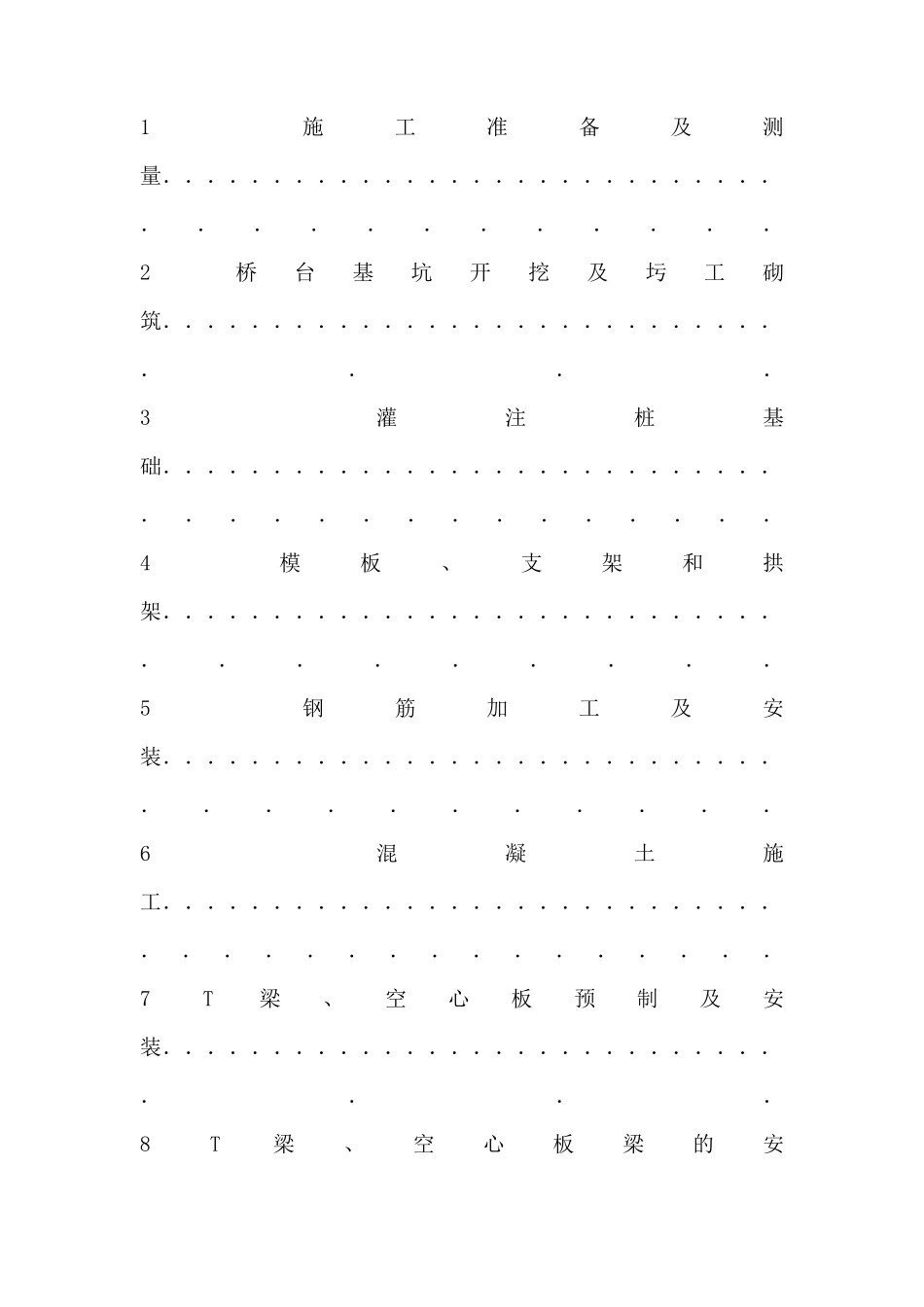

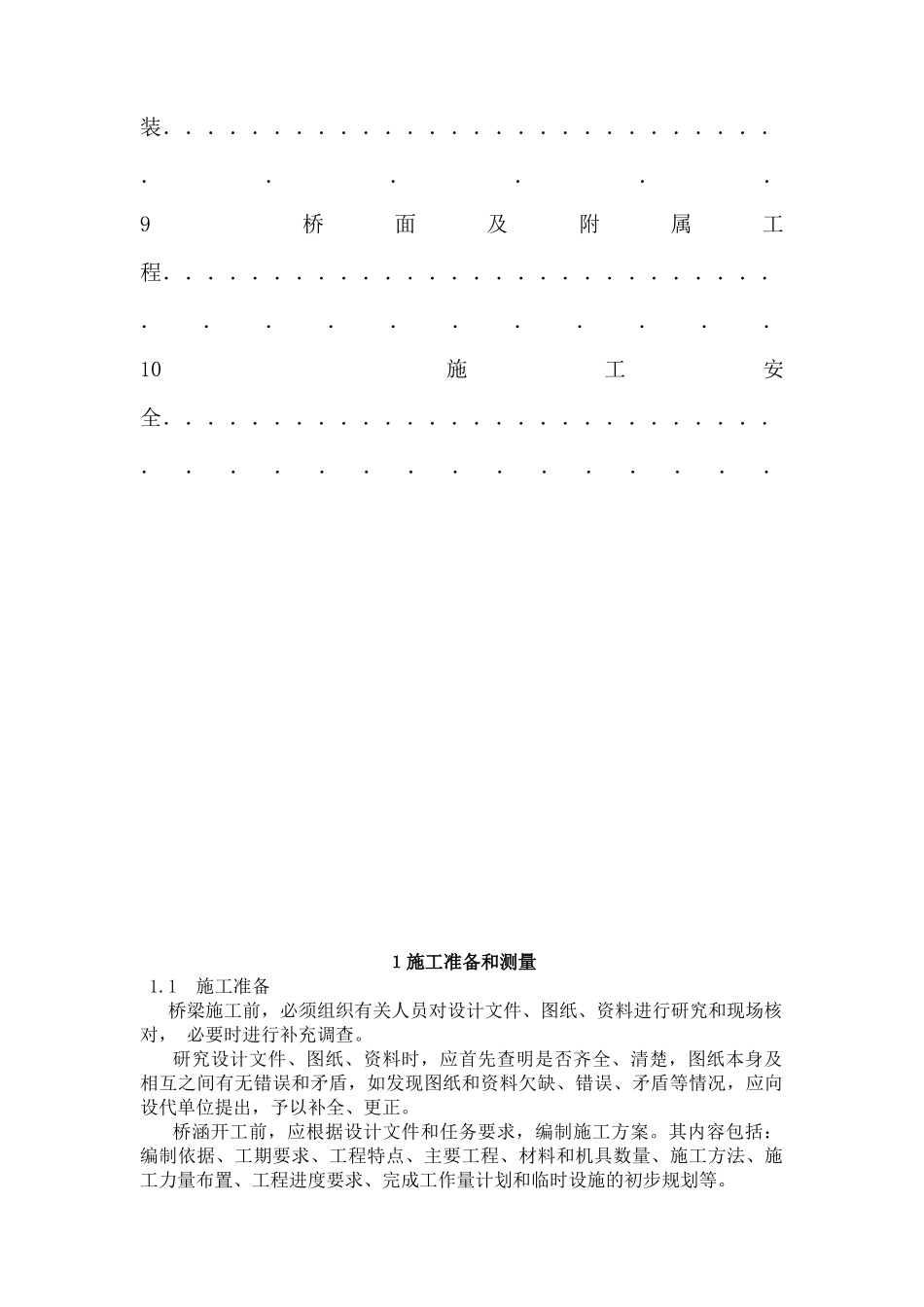

云南保龙高速公路第七合同段桥梁工程施工技术交底书编制:王军审核:李文军中铁十五局集团保龙高速七合同段项目部2005年5月目录1施工准备及测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2桥台基坑开挖及圬工砌筑．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3灌注桩基础．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4模板、支架和拱架．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5钢筋加工及安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6混凝土施工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7T梁、空心板预制及安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8T梁、空心板梁的安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9桥面及附属工程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10施工安全．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１施工准备和测量1.1施工准备桥梁施工前，必须组织有关人员对设计文件、图纸、资料进行研究和现场核对，必要时进行补充调查。研究设计文件、图纸、资料时，应首先查明是否齐全、清楚，图纸本身及相互之间有无错误和矛盾，如发现图纸和资料欠缺、错误、矛盾等情况，应向设代单位提出，予以补全、更正。桥涵开工前，应根据设计文件和任务要求，编制施工方案。其内容包括：编制依据、工期要求、工程特点、主要工程、材料和机具数量、施工方法、施工力量布置、工程进度要求、完成工作量计划和临时设施的初步规划等。开工前合理规划临时设施，应包括生产房屋、生活房屋、施工便桥、工程现场内外交通道路、工地供电和供水设备及其他小型临时设施等。1.2施工测量1.2.1分项工程开工前，必须按要求进行放样，并报项目部测量工程师和测量监理工程师检查。对于重要部位，桩位、柱顶标高及中心位置、盖梁、垫石必须报测量专监复检后，才能施工。1.2.2平面、水准控制测量和质量要求，按《桥规》执行。具体偏差要求见相应质检表中允许偏差值。2桥台基坑开挖及圬工砌筑2.1基坑开挖及检查采用人工配合机械开挖，基坑遇岩石地段可用放小炮的方法进行开挖，开挖的弃土堆坡脚应离基坑上口边缘至少1.0m以上，以免引起坑壁坍塌伤人。基坑上、下游可能被雨水冲刷处不宜堆弃土。2.2基底检验处理(1)基底开挖完后，应检查以下内容：①基底平面位置、尺寸及高程是否符合设计要求；②基底地质承载力是否与设计相符；③基底排水是否满足要求。(2)基底标高必须按设计严格控制，松散浮土必须清除，若有局部超挖，严禁用松土填补，用基础同级圬工找平。(3)当挖至设计高程基底承载力达不到设计要求时，报监理工程师提出处理意见。处理方法可继续开挖直至承载力达设计要求，亦可进行原地面打夯或夯填一层卵砂、碎石层。(4)当挖至设计高程且基底承载力满足设计要求时，报请监理工程师检验后，及时下基封闭持力层，以免因地下水或地表水影响基底承载力。2.3圬工砌筑采用浆砌块、片石砌筑，石料强度不低于30MPa，并经试验取样合格，采用M10砂浆。施工方法为：⑴浆砌片石：①砌片石采用挤浆法施工，砂浆由拌合机就地拌合。②浆砌片石必须使砌缝控制在2-4cm范围内，不得出现通缝。在作业中平整场地桩位放样埋设护筒制作护筒钻机就位供水向钻孔注清水或泥浆断时，浆砌片石顶面不得留有砂浆。⑵浆砌块石：①砌块石必须严格按照一顺一丁（或二顺一丁）法砌筑，镶面石采用人工或机械凿面。每层面石与片石同时错缝砌筑。②浆砌面石时，应架好靠坡尺，以确保设计尺寸、坡度、垂直度和平整度，每层至少挂两道线控制。③砂浆硬化前应及时剔缝，并在勾缝前检查，以确保灰缝宽度一致，砂浆饱满，美观漂亮。④挡墙勾缝采用M10砂浆，勾缝统一为凹缝，横缝宽1.5-2.0厘米，竖缝宽1.0-1.5厘米。2.4·········...
