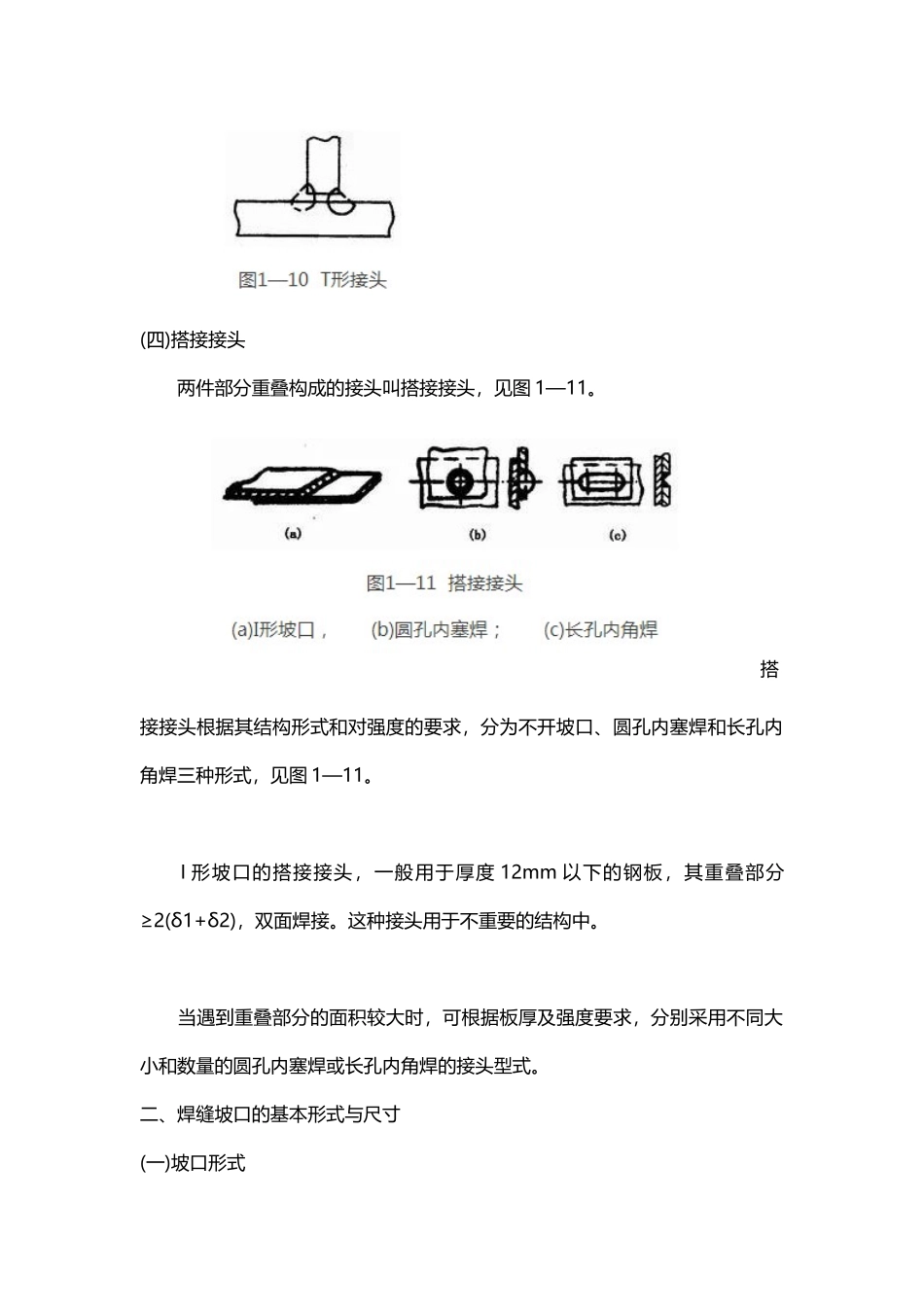

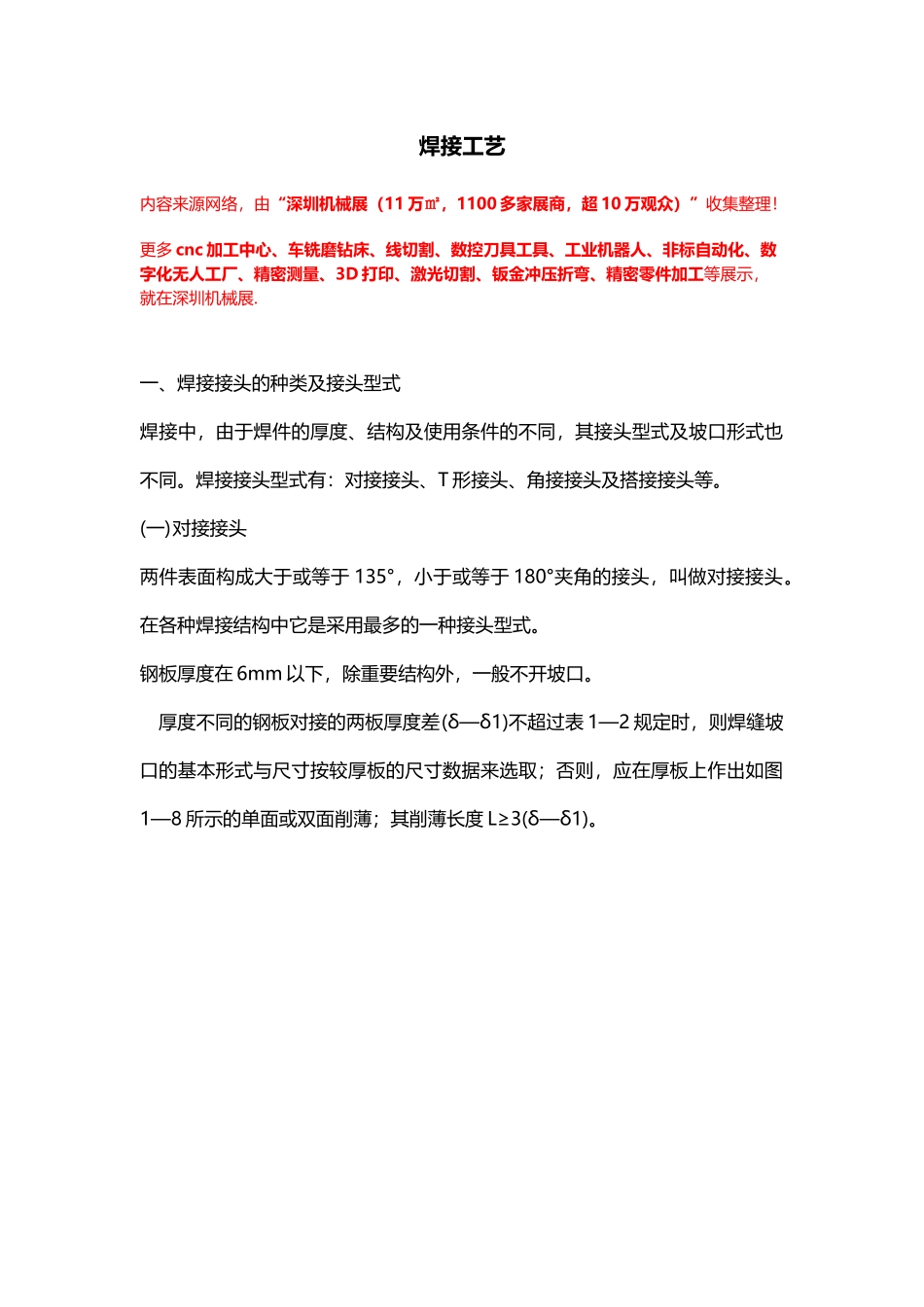

焊接工艺内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、焊接接头的种类及接头型式焊接中，由于焊件的厚度、结构及使用条件的不同，其接头型式及坡口形式也不同。焊接接头型式有：对接接头、T形接头、角接接头及搭接接头等。(一)对接接头两件表面构成大于或等于135°，小于或等于180°夹角的接头，叫做对接接头。在各种焊接结构中它是采用最多的一种接头型式。钢板厚度在6mm以下，除重要结构外，一般不开坡口。厚度不同的钢板对接的两板厚度差(δ—δ1)不超过表1—2规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选取；否则，应在厚板上作出如图1—8所示的单面或双面削薄；其削薄长度L≥3(δ—δ1)。(二)角接接头两焊件端面间构成大于30°、小于135°夹角的接头，叫做角接接头，见图1—9。这种接头受力状况不太好，常用于不重要的结构中。(三)T形接头一件之端面与另一件表面构成直角或近似直角的接头，叫做T形接头，见图1—10。(四)搭接接头两件部分重叠构成的接头叫搭接接头，见图1—11。搭接接头根据其结构形式和对强度的要求，分为不开坡口、圆孔内塞焊和长孔内角焊三种形式，见图1—11。I形坡口的搭接接头，一般用于厚度12mm以下的钢板，其重叠部分≥2(δ1+δ2)，双面焊接。这种接头用于不重要的结构中。当遇到重叠部分的面积较大时，可根据板厚及强度要求，分别采用不同大小和数量的圆孔内塞焊或长孔内角焊的接头型式。二、焊缝坡口的基本形式与尺寸(一)坡口形式根据坡口的形状，坡口分成I形(不开坡口)、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形、J形等各种坡口形式。V形和Y形坡口的加工和施焊方便(不必翻转焊件)，但焊后容易产生角变形。双Y形坡口是在V形坡口的基础上发展的。当焊件厚度增大时，采用双Y形代替V形坡口，在同样厚度下，可减少焊缝金属量约1/2，并且可对称施焊，焊后的残余变形较小。缺点是焊接过程中要翻转焊件，在筒形焊件的内部施焊，使劳动条件变差。U形坡口的填充金属量在焊件厚度相同的条件下比V形坡口小得多，但这种坡口的加工较复杂。(二)坡口的几何尺寸(1)坡口面待焊件上的坡口表面叫坡口面。(2)坡口面角度和坡口角度待加工坡口的端面与坡口面之间的夹角叫坡口面角度，两坡口面之间的夹角叫坡口角度，见图1—12。(3)根部间隙焊前在接头根部之间预留的空隙叫根部间隙，见图1—12。其作用在于打底焊时能保证根部焊透。根部间隙又叫装配间隙。(4)钝边焊件开坡口时，沿焊件接头坡口根部的端面直边部分叫钝边，见图1—12。钝边的作用是防止根部烧穿。(5)根部半径在J形、U形坡口底部的圆角半径叫根部半径(见图1—12)。它的作用是增大坡口根部的空间，以便焊透根部。图1—12坡口的几何尺寸三、焊接位置种类根据GB／T3375—94《焊接术语》的规定，焊接位置，即熔焊时，焊件接缝所处的空间位置，可用焊缝倾角和焊缝转角来表示。有平焊、立焊、横焊和仰焊位置等。焊缝倾角，即焊缝轴线与水平面之间的夹角，见图1—13。焊缝转角，即焊缝中心线(焊根和盖面层中心连线)和水平参照面Y轴的夹角，见图1—14。(1)平焊位置焊缝倾角0°，焊缝转角90°的焊接位置，见图1—15(a)。图1—15各种焊接位置(a)平焊(b)横焊(c)立焊(d)仰焊(e)平角焊(f)仰角焊(2)横焊位置焊缝倾角0°，180°；焊缝转角0°，180°的对接位置，见图1—15(b)。(3)立焊位置焊缝倾角90°(立向上)，270°(立向下)的焊接位置，见图1—15(c)。(4)仰焊位置对接焊缝倾角0°，180°；转角270°的焊接位置，如图1—15(d)。此外，对于角焊位置还规定了另外两种焊接位置。(5)平角焊位置角焊缝倾角0°，180°；转角45°，135°的角焊位置，见图1—15(e)。(6)仰角焊位置倾角0°，180°；转角225°，315°的角焊位置，见图1—15(f)。在平焊位置、横焊位置、立焊位置、仰焊位置进行的焊接分别称为平焊、横焊、立焊、仰焊。T形、十字形和角接接头处于平焊位置进行的焊接称为船形焊...
