CTP系统作业标准化管理VIP免费

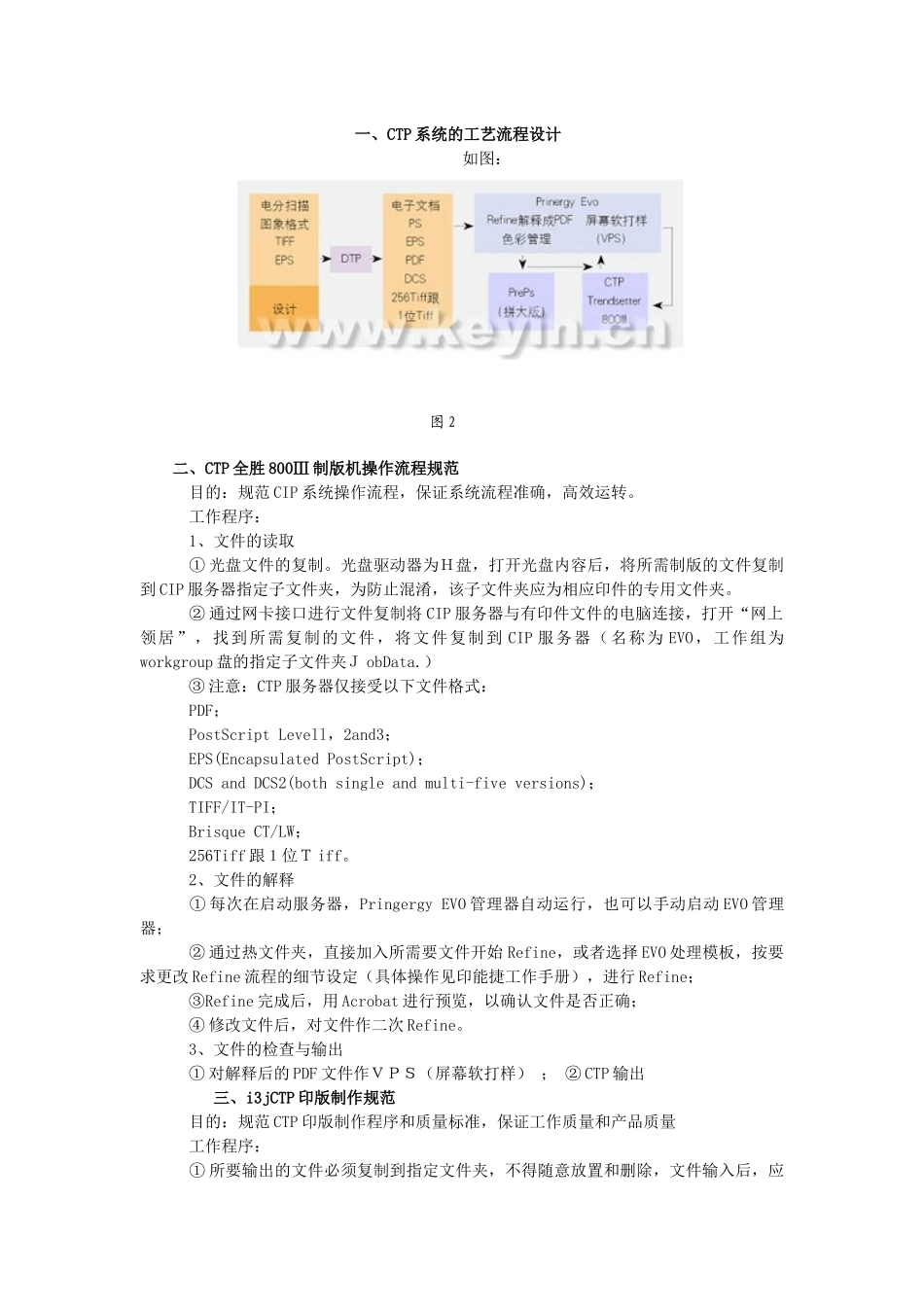

一、CTP系统的工艺流程设计如图：图2二、CTP全胜800Ⅲ制版机操作流程规范目的：规范CIP系统操作流程，保证系统流程准确，高效运转。工作程序：1、文件的读取①光盘文件的复制。光盘驱动器为Ｈ盘，打开光盘内容后，将所需制版的文件复制到CIP服务器指定子文件夹，为防止混淆，该子文件夹应为相应印件的专用文件夹。②通过网卡接口进行文件复制将CIP服务器与有印件文件的电脑连接，打开“网上领居”，找到所需复制的文件，将文件复制到CIP服务器（名称为EVO，工作组为workgroup盘的指定子文件夹ＪobData.）③注意：CTP服务器仅接受以下文件格式：PDF；PostScriptLevell，2and3；EPS(EncapsulatedPostScript)；DCSandDCS2(bothsingleandmulti-fiveversions)；TIFF/IT-PI；BrisqueCT/LW；256Tiff跟１位Ｔiff。2、文件的解释①每次在启动服务器，PringergyEVO管理器自动运行，也可以手动启动EVO管理器；②通过热文件夹，直接加入所需要文件开始Refine，或者选择EVO处理模板，按要求更改Refine流程的细节设定（具体操作见印能捷工作手册），进行Refine；③Refine完成后，用Acrobat进行预览，以确认文件是否正确；④修改文件后，对文件作二次Refine。3、文件的检查与输出①对解释后的PDF文件作ＶＰＳ（屏幕软打样）；②CTP输出三、i3jCTP印版制作规范目的：规范CTP印版制作程序和质量标准，保证工作质量和产品质量工作程序：①所要输出的文件必须复制到指定文件夹，不得随意放置和删除，文件输入后，应进行记录；②输出印单文件应设置专用激光和版材参数，不能与实验数据混用，以免发生错误；在正常情况下，禁止修改专用激光和版材参数；③输出印版前，应先检查显影机的工作状态，有无足够的显影液和补充液。显影液温度及显影速度是否正确，具体数据按表二参数进行调整；④版材曝光前应先检查版面有无可能导致不能使用的缺陷；⑤操作人员应带白色手套进行操作，避免玷污版面，对版材应轻拿轻放；⑥对显影后版面的质量要求；Ａ、版面不能有划伤现象；Ｂ、版面不能有脏点出现；Ｃ、检查版面是否显影干净Ｄ、版面套印线及角线是否齐全，如有缺失，及时采取补救措施。⑦已检查完毕的印版应分别放置整齐，避免混淆和产生划伤；每套版应标记名称、编号等；⑧作业人员对每次的输入文件、输出印版及数量等应有书面交接登记。四、全胜800Ⅲ操作规范（一）目的：规范全胜800Ⅲ制版机操作程序，对设备进行线性化校准，保证机器处于最佳工作状态，使机器各项指标设定准确，保证CTP印版上的网点1%~99%还原。（二）线性化校准：CTP直接制版机首先要接受前端数据，这些数据要准确地传递到印版上。因此CTP的曝光量、显影时间、温度和药水补充量，都直接影响输出到印版上的网点质量。因此，必须精心做好CTP制版机的线性化校准，在稳定显影的条件下，选择合适的激光头焦距，激光头的变焦距离，激光的发光功率以及滚筒的转速，使之相互匹配达到最佳的曝光效果，从而保证CTP印版上的网点精确还原。线性化校准中应注意：1、保证显影条件的稳定，做到显影液浓度的一致性；2、使用不同的CTP版材，因为光灵敏程度不一致，需要对CTP机的激光功率进行调整；3、使用不同的输出分辨率时，激光功率也需要调整。（三）工作程序：1、制版机启动程序：①启动计算机，Windows2003Server；②检查UPS电源，检查制版机气压，气压必须在0.60Mpa以上方可直接通制版机电源，③制版机自检及预热时间约为３分钟。2、版材的曝光：①在PrintConsole的Configuration内的DeviceMedia和mediaSize中选择正确的版材及尺寸，进行其它所需设定（具体操作见PrintConsole操作手册）；②在文件refine完成后，在Evo的处理模板编辑器选择Output流程，并进行相应设定（具体操作见PrinergyWorkshop操作手册）；A、在版式一栏的材料中的名称中选择版材尺寸；Ｂ、在版式一栏的放置中长高中刁口尺寸；Ｃ、在版式一栏的方向中根据需要选择旋转角度；Ｄ、在校准曲线加网一栏的Calibration(校准曲线)、ScreenSystom(网点角度和类型)、DotShape（网点形状）、DeviceResolution(输出分辨率)、SreenRuling(网线数)中分别根据要求进行设定；③设定完成后，点击O...
