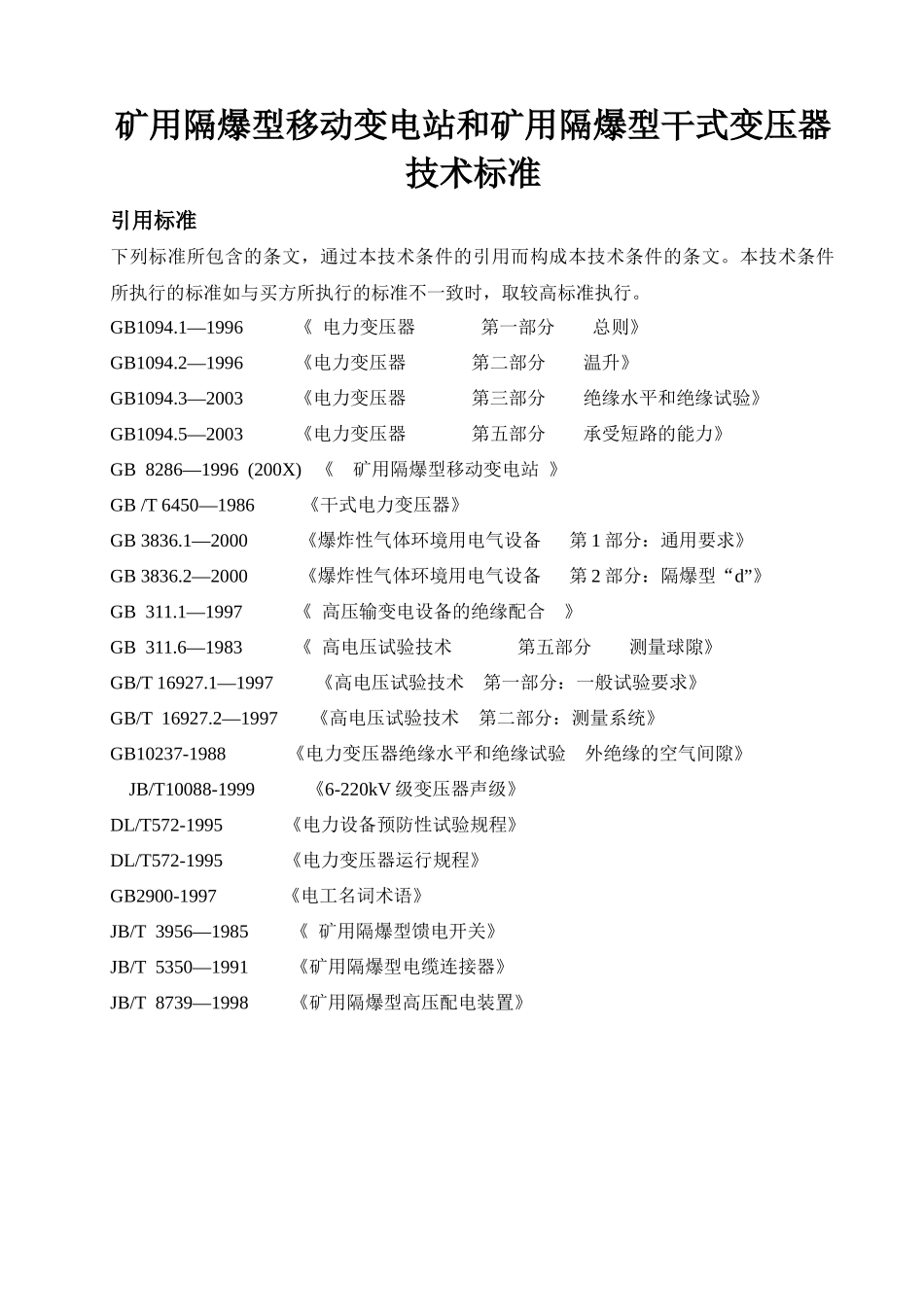

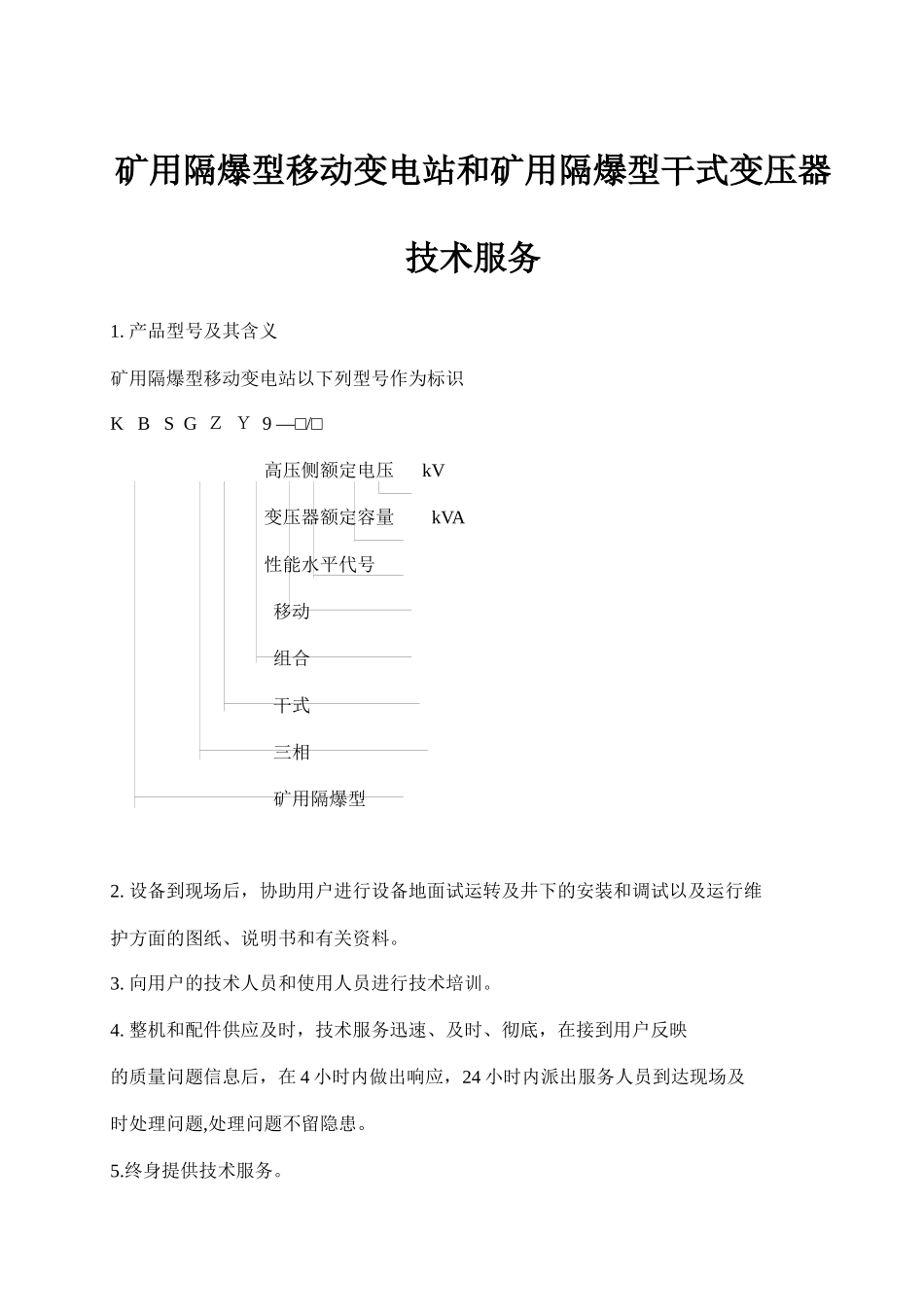

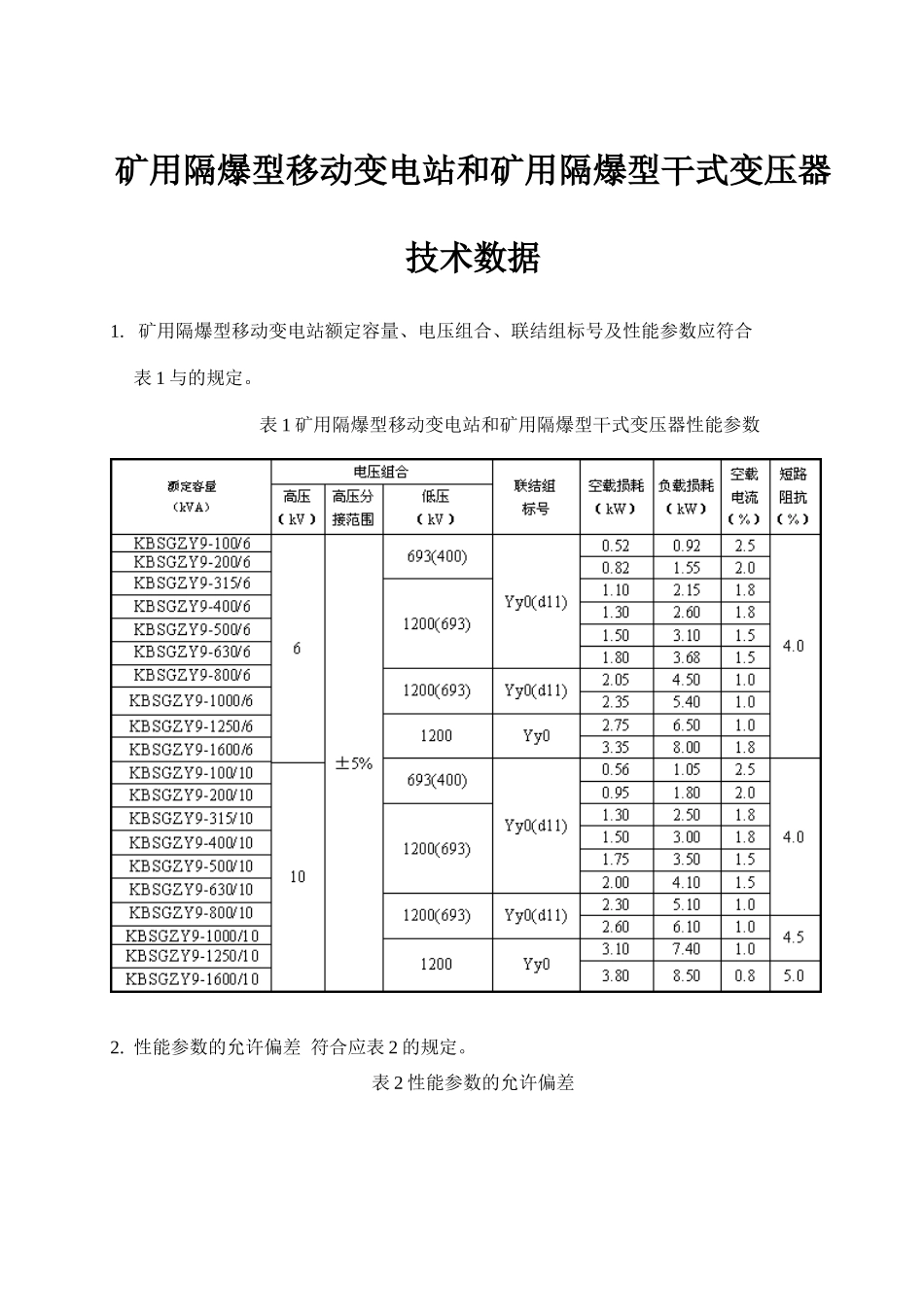

矿用隔爆型移动变电站和矿用隔爆型干式变压器技术标准引用标准下列标准所包含的条文,通过本技术条件的引用而构成本技术条件的条文。本技术条件所执行的标准如与买方所执行的标准不一致时,取较高标准执行。GB1094.1—1996《电力变压器第一部分总则》GB1094.2—1996《电力变压器第二部分温升》GB1094.3—2003《电力变压器第三部分绝缘水平和绝缘试验》GB1094.5—2003《电力变压器第五部分承受短路的能力》GB8286—1996(200X)《矿用隔爆型移动变电站》GB/T6450—1986《干式电力变压器》GB3836.1—2000《爆炸性气体环境用电气设备第1部分:通用要求》GB3836.2—2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》GB311.1—1997《高压输变电设备的绝缘配合》GB311.6—1983《高电压试验技术第五部分测量球隙》GB/T16927.1—1997《高电压试验技术第一部分:一般试验要求》GB/T16927.2—1997《高电压试验技术第二部分:测量系统》GB10237-1988《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》JB/T10088-1999《6-220kV级变压器声级》DL/T572-1995《电力设备预防性试验规程》DL/T572-1995《电力变压器运行规程》GB2900-1997《电工名词术语》JB/T3956—1985《矿用隔爆型馈电开关》JB/T5350—1991《矿用隔爆型电缆连接器》JB/T8739—1998《矿用隔爆型高压配电装置》矿用隔爆型移动变电站和矿用隔爆型干式变压器技术服务1.产品型号及其含义矿用隔爆型移动变电站以下列型号作为标识KBSGZY9—□/□高压侧额定电压kV变压器额定容量kVA性能水平代号移动组合干式三相矿用隔爆型2.设备到现场后,协助用户进行设备地面试运转及井下的安装和调试以及运行维护方面的图纸、说明书和有关资料。3.向用户的技术人员和使用人员进行技术培训。4.整机和配件供应及时,技术服务迅速、及时、彻底,在接到用户反映的质量问题信息后,在4小时内做出响应,24小时内派出服务人员到达现场及时处理问题,处理问题不留隐患。5.终身提供技术服务。矿用隔爆型移动变电站和矿用隔爆型干式变压器技术数据1.矿用隔爆型移动变电站额定容量、电压组合、联结组标号及性能参数应符合表1与的规定。表1矿用隔爆型移动变电站和矿用隔爆型干式变压器性能参数2.性能参数的允许偏差符合应表2的规定。表2性能参数的允许偏差矿用隔爆型移动变电站和矿用隔爆型干式变压器试验项目测试项目1.直流电阻不平衡度干式变压器高低压绕组线直流电阻不平衡度不大于5%(Yyn0,Dyn11联结组也只测线直流电阻),并在试验报告中记录测量值和试验时的环境温度。2.绕组对地绝缘电阻绕组对地绝缘电阻测量使用2500V量程为5000MΩ的兆欧表测量。一般情况下绝缘电阻高压—低压、高压—地应不小于1500MΩ,低压—地应不小于800MΩ。由于绝缘电阻与环境温度、湿度和产品电压等级、额定容量、产品结构等因素有关,所以如果绝缘电阻低于上述指标时,应分析原因,并在试验报告中记录。3.感应耐压干式变压器感应耐压试验应以1/3试验电压开始,配合测量尽快增加到试验值,试验结束时应尽快降低到试验值的1/3以下,然后再切断电源。施加试验电压为200%额定电压,试验电压的频率为2倍额定频率时,其全电压下的施加时间为60s,当试验电压为3倍额定频率时,其全电压下的施加时间为40s。1绕组直流电阻测量。4.电压比测量及电压矢量关系的校定。5.短路阻抗和负载损耗测量。6.空载电流和空载损耗测量。7.高压负荷开关和低压馈电开关的联锁动作试验。8.进行漏电动作和电网电容补偿调整试验。9.声级测量。矿用隔爆型移动变电站和矿用隔爆型干式变压器设备/材料技术性能描述一、技术性能1.基本要求我公司生产的矿用隔爆型干式变压器完全满足用户的要求,空、负载损耗符合GB8286-2005,变压器的电气性能、机械性能、噪音水平符合国家标准。变压器选用的所有部件应满足各自的标准要求。2.铁芯铁芯选用优质进口低损耗硅钢片,空载电流小、噪音低,柱轭采用等截面、45℃全斜接缝、无冲孔,芯柱采用H级半干性无纬玻璃粘带绑扎结构,铁芯外涂H级三防漆。3.绕组同一电压等级的绕组采用同一厂家、同一批次的(无氧)铜导线,绕组采用圆筒式结构,绕组绝缘采用杜邦公司Nome纸包导线制...
