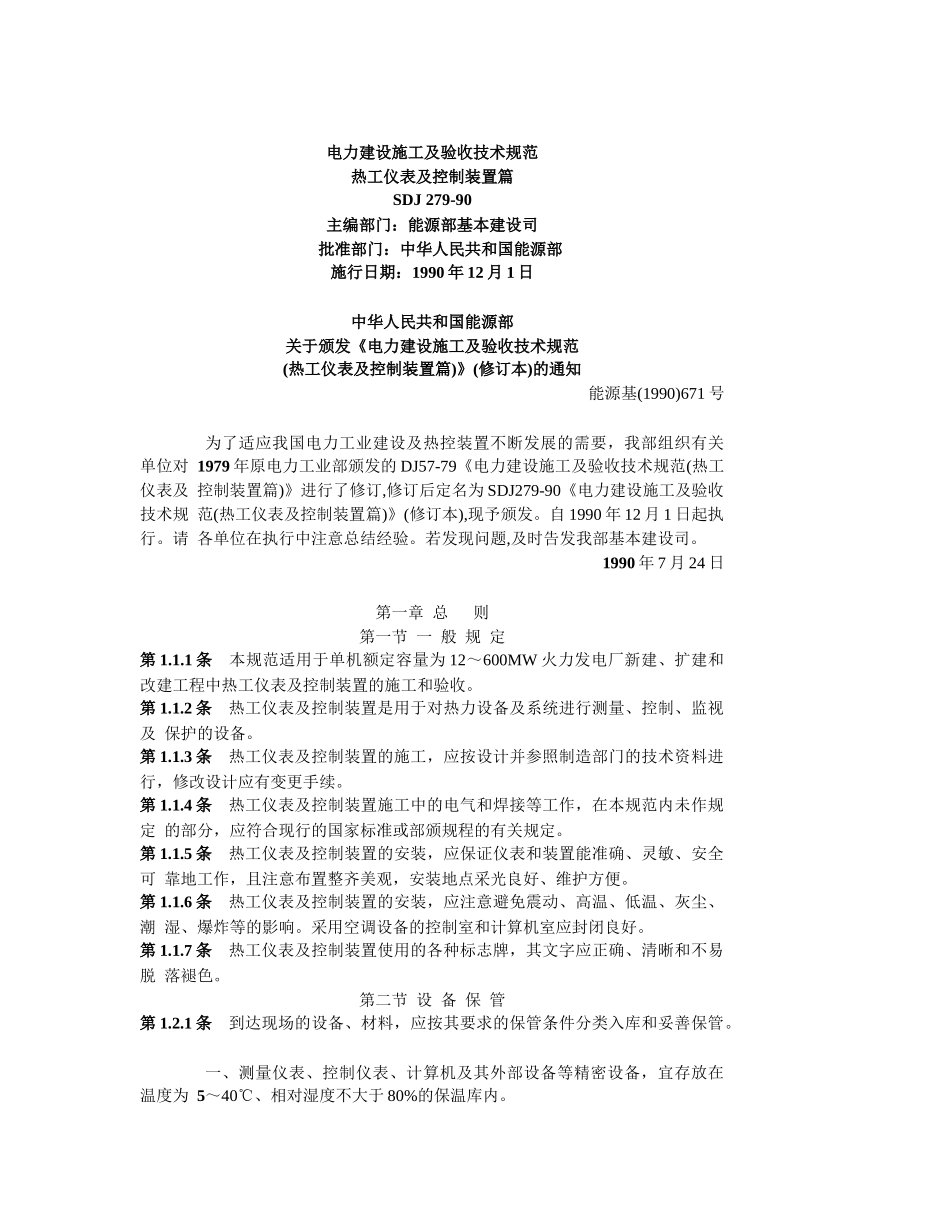

电力建设施工及验收技术规范热工仪表及控制装置篇SDJ279-90主编部门：能源部基本建设司批准部门：中华人民共和国能源部施行日期：1990年12月1日中华人民共和国能源部关于颁发《电力建设施工及验收技术规范(热工仪表及控制装置篇)》(修订本)的通知能源基(1990)671号为了适应我国电力工业建设及热控装置不断发展的需要，我部组织有关单位对1979年原电力工业部颁发的DJ57-79《电力建设施工及验收技术规范(热工仪表及控制装置篇)》进行了修订,修订后定名为SDJ279-90《电力建设施工及验收技术规范(热工仪表及控制装置篇)》(修订本),现予颁发。自1990年12月1日起执行。请各单位在执行中注意总结经验。若发现问题,及时告发我部基本建设司。1990年7月24日第一章总则第一节一般规定第1.1.1条本规范适用于单机额定容量为12～600MW火力发电厂新建、扩建和改建工程中热工仪表及控制装置的施工和验收。第1.1.2条热工仪表及控制装置是用于对热力设备及系统进行测量、控制、监视及保护的设备。第1.1.3条热工仪表及控制装置的施工，应按设计并参照制造部门的技术资料进行，修改设计应有变更手续。第1.1.4条热工仪表及控制装置施工中的电气和焊接等工作，在本规范内未作规定的部分，应符合现行的国家标准或部颁规程的有关规定。第1.1.5条热工仪表及控制装置的安装，应保证仪表和装置能准确、灵敏、安全可靠地工作，且注意布置整齐美观，安装地点采光良好、维护方便。第1.1.6条热工仪表及控制装置的安装，应注意避免震动、高温、低温、灰尘、潮湿、爆炸等的影响。采用空调设备的控制室和计算机室应封闭良好。第1.1.7条热工仪表及控制装置使用的各种标志牌，其文字应正确、清晰和不易脱落褪色。第二节设备保管第1.2.1条到达现场的设备、材料，应按其要求的保管条件分类入库和妥善保管。一、测量仪表、控制仪表、计算机及其外部设备等精密设备，宜存放在温度为5～40℃、相对湿度不大于80%的保温库内。二、执行机构、各种导线、阀门、有色金属、优质钢材、管件及一般电气设备，应存放在干燥的封闭库内。三、管材应存放在棚库内。四、电缆应绕在电缆盘上，用木板或铁皮等封闭，存放在棚库或露天堆放场内，避免直接曝晒。电缆盘应直立存放，不允许平放。存放场所的地基应坚实和易于排水。第1.2.2条设备由温度低于-5℃的环境移入保温库时，应在库内放置24h后再开箱。第1.2.3条凡到现场后不得随意打开防腐包装的设备，应按合同规定办理接收手续。包装箱外(或内)有湿度指示器、振动指示器或倾斜指示器时，开箱前(或后)应检查指示器并作记录。第1.2.4条设备开箱时，应进行下列工作：一、根据装箱单核对设备的型号、规格、附件、备品、数量及技术资料；二、外观检查设备有无缺陷、损伤、变形及锈蚀，并作记录；三、精密设备开箱检查后，应恢复其必要的包装并妥善保管。第三节施工准备第1.3.1条热工仪表及控制装置施工前应具备下列条件：一、施工图纸、有关技术文件及必要的仪表安装使用说明书齐全；二、施工图纸已经过会审；三、施工组织专业设计已经过审批；四、已作好技术交底和必要的技术培训等技术准备工作；五、施工现场已具备热工仪表及控制装置的工程施工条件。第1.3.2条安装前，对各类管材、阀门、承压部件应进行检查和清理；对合金钢材部件必须进行光谱分析并打钢印；对取源阀门和压力容器必须进行水压试验，其试验标准应符合附录一的规定。第1.3.3条做好与建筑专业的配合工作，核对预留孔洞和预埋铁件。第1.3.4条做好与电气、热力设备、管道专业的配合工作。按设计和本规范规定，检查设备上已装的取源部件和预留孔洞。第1.3.5条热工仪表及控制装置的安装，应在有可能对其造成损伤的其他安装工作结束后进行，否则应采取防护措施。第二章取源部件及敏感元件的安装第一节一般规定第2.1.1条安装取源部件时的开孔、焊接及热处理工作，必须在设备和管道衬胶、清洗、试压和保温前进行。第2.1.2条取源部件的材质应与主设备或管道的材质相符，并有检验报告。合金钢材安装后必须进行光谱分析复查并有记录。第2.1.3条在压力管道和设备上开孔，应采用机械加工的方法；风压管道上开孔可采用氧乙炔焰切割，但孔口应...
