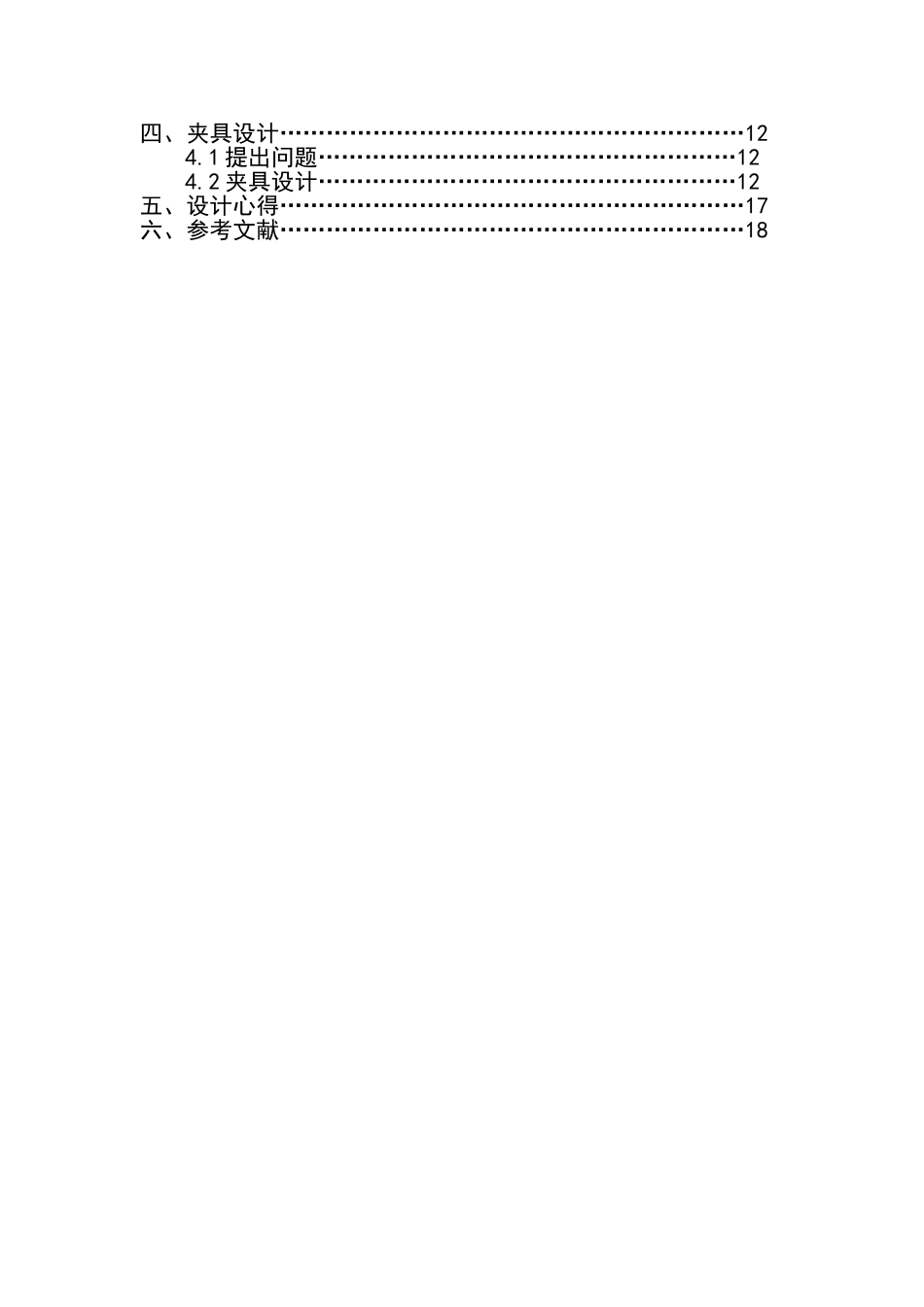

荆州长江大学机械制造工艺学课程设计说明书题目：轴承座车孔专用夹具及工艺设计姓名：小明学号：200903578年级：三年级专业：机械设计制造学生类别：四年本科指导教师：陈义厚教学单位：荆州长江大学机械学院2012年5月29日轴承座工艺设计【摘要】轴承座是用来支撑轴承的，固定轴承的外圈，仅仅让内圈转动，外圈保持不动，始终与传动的方向保持一致（比如电机运转方向），并且保持平衡；,轴承座的概念就是轴承和箱体的集合体,以便于应用,这样的好处是可以有更好的配合,更方便的使用,减少了使用厂家的成本.至于形状,多种多样,通常是一个箱体,轴承可以安装在其中。随着科学技术的不断进步，它在国民经济中占有越来越重要的地位，发展前景十分广阔，尤其是在汽车和电子电器等高速发展的领域。本次课程设计设计的课题就是轴承座的设计，是在学完汽车制造工艺学后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。【关键词】轴承座工艺规格设计夹具设计工序工艺性目录一、设计任务……………………………………………………1二、工艺性分析…………………………………………………22.1零件的作用……………………………………………22.2零件的工艺性分析……………………………………2三、工艺规程设计3.1零件材料………………………………………………33.2毛坯选择………………………………………………33.3基准的选择……………………………………………73.4制订工艺路线…………………………………………83.5机械加工余量、工序尺寸及公差……………………10四、夹具设计……………………………………………………124.1提出问题………………………………………………124.2夹具设计………………………………………………12五、设计心得……………………………………………………17六、参考文献……………………………………………………18一、设计任务.设计课题：轴承座机械加工工艺规程设计加工Φ30、Φ35孔专用夹具设计设计要求：（1）零件毛坯图1张（2）机械加工工艺过程卡片1张（3）机械加工主要工序的工序卡片1张（4）夹具装配图1张（5）夹具零件图1张（6）设计说明书1份零件简图：如图1-1所示．名称：轴承座生产批量：中批量材料:HT200要求设计此工件的钻床夹图1-1零件三维图：如图1-2所示图1-2二、工艺性分析2.1零件作用设计题目所给零件为轴承座，主要作用是安装轴承以支撑轴。2.2零件工艺性分析轴承座共有4组主要加工表面。1、以Φ30mm/Φ35mm孔为中心的加工表面。这组加工表面包括：Φ30mm孔和Φ35孔及倒角以及尺寸为38mm与Φ30mm孔轴线垂直的两个端面。还有一个Φ4mm的油孔。这组加工表面位置要求为：Φ30mm孔两外端面的平行度误差为0.03mm.2、以Φ6mm孔为中心的加工表面。这组加工表面包括：Φ6mm油孔，两个Φ13mm沉孔，两个Φ9mm通孔，两个Φ8mm配作孔，以及与Φ30mm轴线之间尺寸为mm的Φ6mm孔的外端面。3、Φ9mm孔的外端面。这个加工表面的位置要求为：（1）与Φ30mm孔的轴线的平行度误差为0.03mm；（2）表面平面度误差为0.008mm（只允许中间向材料内凹下），位置度误差为0.01mm.4、槽21mm。三、工艺规程设计3.1零件材料零件材料为HT200，是中碳钢，其强度较高，塑性和韧性尚高，焊接性差。用于承受较大载荷的小截面调质件和应力较小的大型正火件，以及对心部要求不高的表面淬火件：曲轴、传动轴、齿轮、蜗杆、键、销等。水淬时有形成裂纹的倾向，形状复杂的零件应在热水或油水中淬火。3.2毛坯选择3.2.1确定毛坯的类型及制造方法由于零件的材料为HT200，零件的形状规则，同时由于零件属于中批生产，零件的轮廓尺寸不大，为了便于生产故选用模锻毛坯。模锻加工工艺的几点优势：①由于有模膛引导金属的流动，锻件的形状可以比较复杂；②锻件内部的锻造流线比较完整，从而提高了零件的机械性能和使用寿命。③锻件表面光洁，尺寸精度高，节约材料和切削加工工时；④生产率较高；⑤操作简单，易于实现机械化；⑥生产批量越大成本越低。从零件材料及力学性能要求，零件的结构形状与大小，生产类型，...
