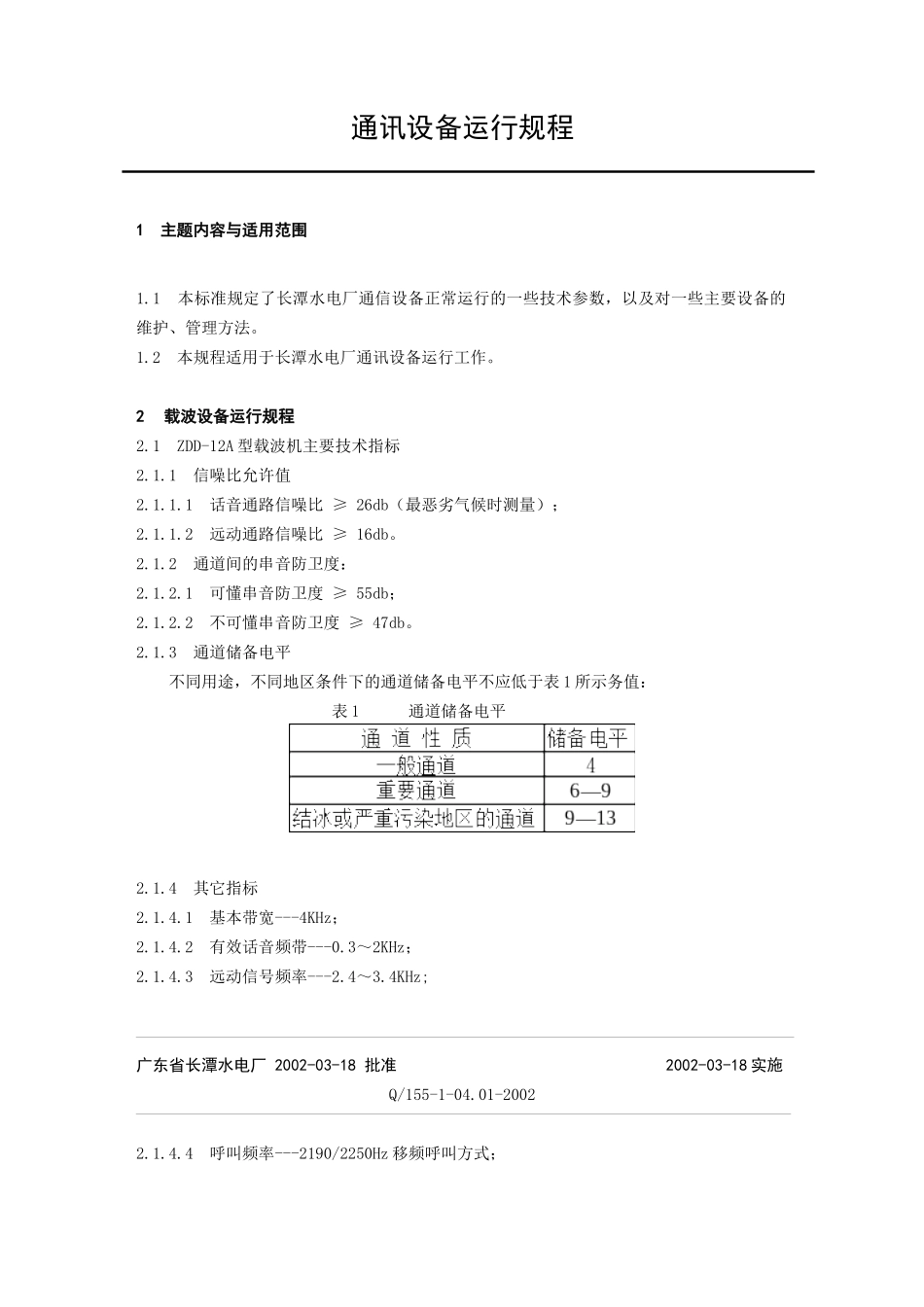

QB广东省长潭水电厂企业标准Q/155-1-04-2002通讯技术标准2002-03-18发布2002-03-18实施广东省长潭水电厂发布Q/155-1-04-2002前言本标准是根据广东省长潭水电厂（简称长潭水电厂）加强科学管理、创建一流水电厂的总体规划安排，为了进一步规范基础管理工作而制订。本标准内容包括《通讯设备运行规程》、《通讯设备检修规程》等二项技术规程。本标准由广东省长潭水电厂标准化工作委员会提出并归口。本标准由生产部起草。本标准的主要起草人：杨诚审定：黄维江、文爱琼批准：林大洲本标准由生产部负责解释。广东省长潭水电厂企业标准Q/155-1-04.01-2002通讯设备运行规程1主题内容与适用范围1.1本标准规定了长潭水电厂通信设备正常运行的一些技术参数，以及对一些主要设备的维护、管理方法。1.2本规程适用于长潭水电厂通讯设备运行工作。2载波设备运行规程2.1ZDD-12A型载波机主要技术指标2.1.1信噪比允许值2.1.1.1话音通路信噪比≥26db（最恶劣气候时测量）；2.1.1.2远动通路信噪比≥16db。2.1.2通道间的串音防卫度：2.1.2.1可懂串音防卫度≥55db；2.1.2.2不可懂串音防卫度≥47db。2.1.3通道储备电平不同用途，不同地区条件下的通道储备电平不应低于表1所示务值：表1通道储备电平2.1.4其它指标2.1.4.1基本带宽---4KHz；2.1.4.2有效话音频带---0.3～2KHz；2.1.4.3远动信号频率---2.4～3.4KHz;广东省长潭水电厂2002-03-18批准2002-03-18实施Q/155-1-04.01-20022.1.4.4呼叫频率---2190/2250Hz移频呼叫方式；2.1.4.5线路传输频谱---40～500KHz；2.1.4.6外线标称阻抗---75Ω；2.1.4.7输出功率电平：话音信号+35db，导频信号+25db，呼叫信号+22db；2.1.4.8通路净衰减---7db；2.1.4.9波汶电压<24mv；2.1.4.10载波室的温度应保持在15~35ºC，湿度不大于75%。2.2开机顺序交流输入开关→线放电源→逆变器开关→±24v开关盘→-24v电源开关。关机顺序反之。2.3整机电源、电压的测量与调整2.3.1机上仪表可测量的项目及标准要求：测量项目24V电源线放电源6V电源交流电源+24V-24V-24V-6V220V额定值(V)+24-24-24-6220允许偏差值(%)±3±3±3±0.7±10调整部位盘内W2盘内W2盘内W24V盘内W32.3.2机外仪表测量、调整的电压及标准：测量项目熔丝板-24V线放电源盘24V电源盘告警电源盘25HZ铃流盘市电CZ1CZCZCZCZ额定值(V)220-24-24+24-2475V/2KΩ允许偏差值±24.2±0.072±0.72±0.72≥75~调整部位B抽头或W2W2W2B抽头注：用万用表按上表“测量部位”跨测铃流盘“输出”，应终接2KΩ/1W电阻跨测。2.4机内测量仪表的核验和服务信号的调测2.4.1±24V表计校验方法：a.用标准电压表测量±24V直流输出电压，并调整该盘内W2电位器，使输出电压等于标准值；b.将盘上电压测量开关拨至“+24V”或“-24V”档，这时电压表指示应为24V±3%；c.若偏差过大，可调整盘内W4电位器。2.4.2交流表计校验方法：广东省长潭水电厂2002-03-18批准2002-03-18实施Q/155-1-04.01-2002a.用标准电压表测量输入交流电压，用调压器调至220V准确值；b.将盘上电压测量开关拨至“220V”档，这时电压表指示应为220V±5%；c.若偏差过大，可调盘内W3。2.4.3机内电平表校验2.4.3.1低频校验方法：a.用标准振荡器，输出800Hz、0N/600Ω测试信号，接入机内电平表平衡输入处；b.将面板上部波段开关BK1置于600Ω处；c.将面板下部波段开关BK2置于“0N”处；d.调整面板上“增益”电位器W1，使表头指示为0N，再将BK2置于“+1N”处，若表针不为“+1N”，则调整盘内W2电位器，使之指示正确。e.按上述方法步骤反复调整W1和W2，使BK2在“0N”和“+1N”两挡误差均≤±0.05N。2.4.3.2高频较验方法：a.用标准振荡器输出100KHZ、0N/600Ω测试信号，并终接600Ω负载；b.将BK1挡置于高阻处；c.将BK2挡置于“0N”处，用机上电平表跨接在600Ω负载上测量，调整机盘内R2阻值，使测量误差≤±0.05N。2.4.4800HZ振荡器的调试：a.将电平表阻抗置于600Ω，分别接入800HZ振荡器盘“0N”和“-1.5N”输出塞孔；b.调整面板上“电平调整”电位器，其输出电平变化范围应为0N±0.3N/600Ω、1.5N±0.3N/600Ω；c.再用数字频率计跨测，其频率应为800HZ±20HZ。2.4.5500HZ振荡器的调测a.在...
