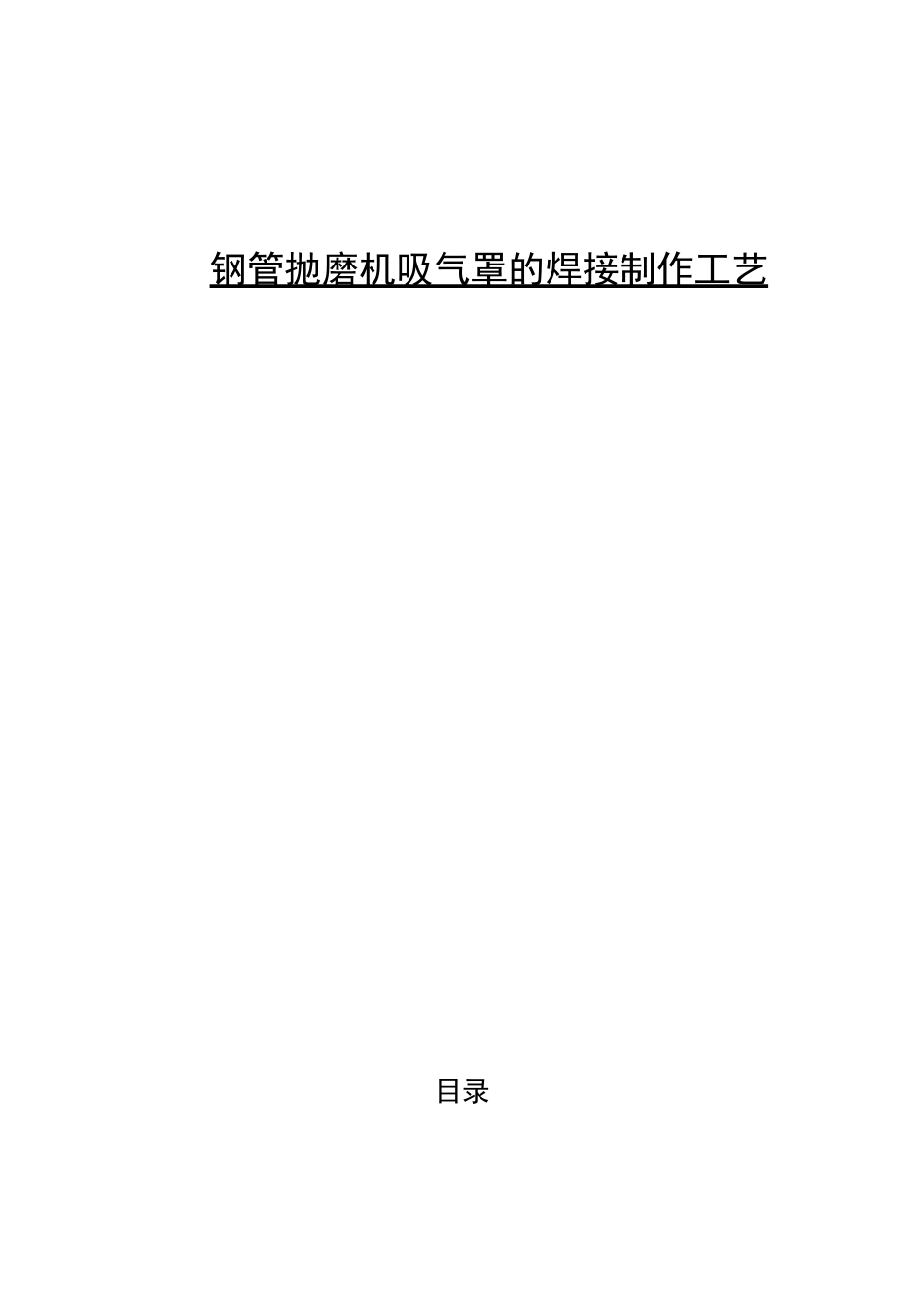

钢管抛磨机吸气罩的焊接制作工艺VIP免费

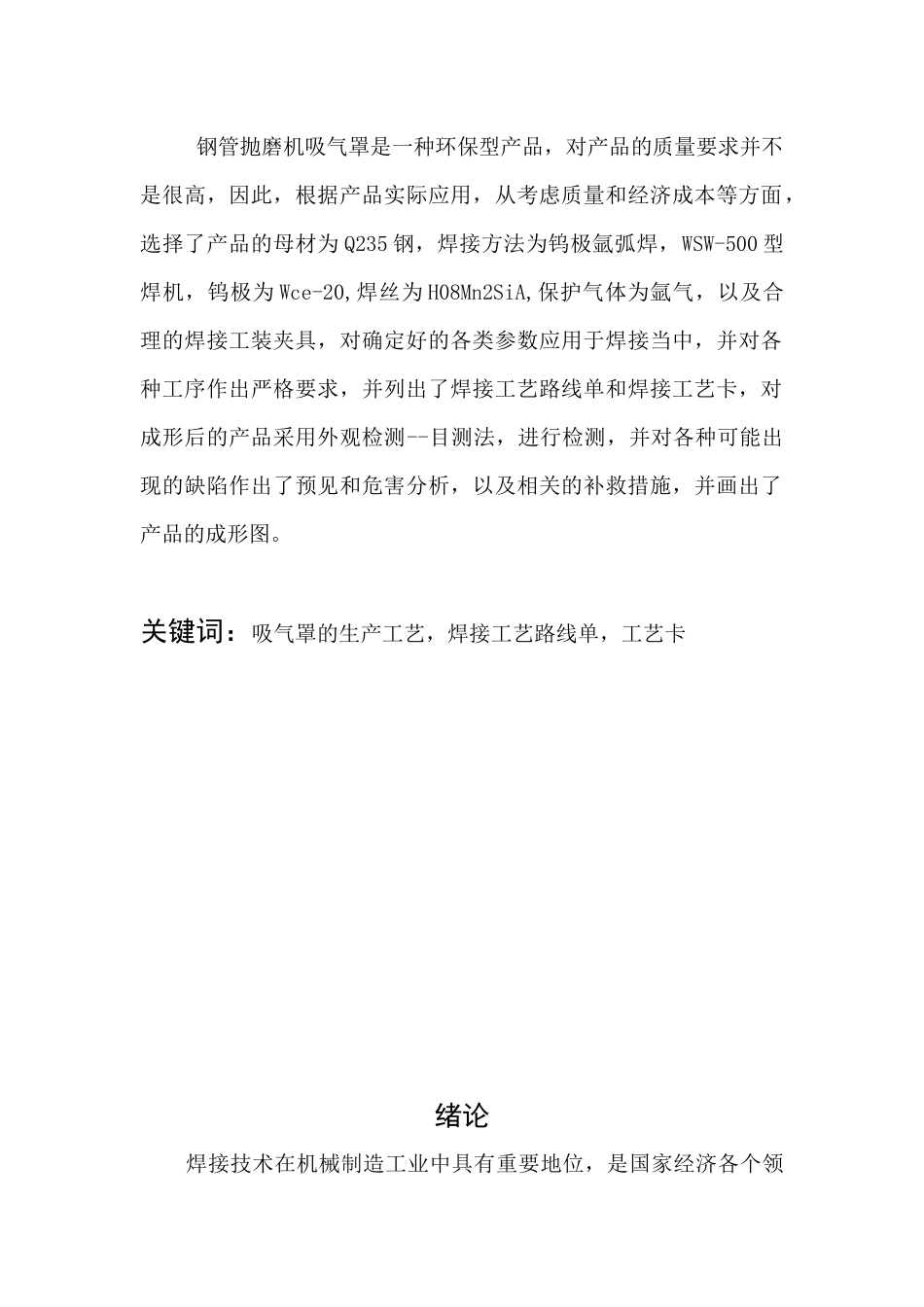

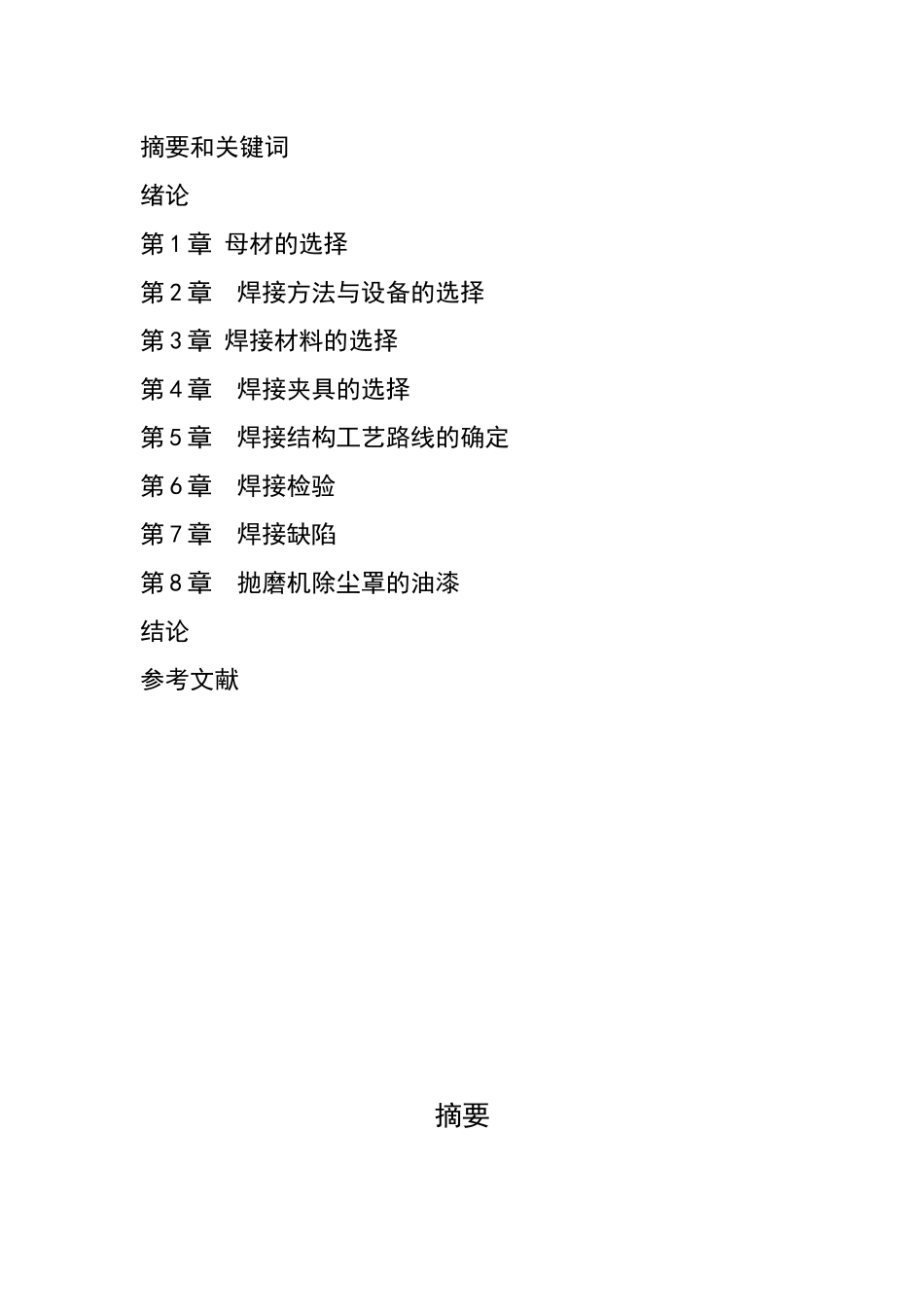

钢管抛磨机吸气罩的焊接制作工艺目录摘要和关键词绪论第1章母材的选择第2章焊接方法与设备的选择第3章焊接材料的选择第4章焊接夹具的选择第5章焊接结构工艺路线的确定第6章焊接检验第7章焊接缺陷第8章抛磨机除尘罩的油漆结论参考文献摘要钢管抛磨机吸气罩是一种环保型产品，对产品的质量要求并不是很高，因此，根据产品实际应用，从考虑质量和经济成本等方面，选择了产品的母材为Q235钢，焊接方法为钨极氩弧焊，WSW-500型焊机，钨极为Wce-20,焊丝为H08Mn2SiA,保护气体为氩气，以及合理的焊接工装夹具，对确定好的各类参数应用于焊接当中，并对各种工序作出严格要求，并列出了焊接工艺路线单和焊接工艺卡，对成形后的产品采用外观检测--目测法，进行检测，并对各种可能出现的缺陷作出了预见和危害分析，以及相关的补救措施，并画出了产品的成形图。关键词：吸气罩的生产工艺，焊接工艺路线单，工艺卡绪论焊接技术在机械制造工业中具有重要地位，是国家经济各个领域不可缺少的工艺技术手段，焊接作为现代工业生产中理想的连接手段，与其他连接方法相比，具有很多优点，其应用更是涉及到国民经济的各个领域。钢管抛磨机吸气罩的制作就是焊接的一个典型体现，它是一种环保型产品，也是焊接生产项目中的一种，对环境保护起着很大的作用。本文主要根据它的制作工艺，结合焊接生产项目和焊接生产项目的管理，以及检测的技术对制作钢管抛磨机吸气罩做了一个全面的概述，着重讲述了母材的选择，焊接材料的选择，焊接方法和设备的选择，焊接结构工艺路线的确定，制作焊接工艺路线单，焊接工艺卡，以及应用了常用的焊接质量检测技术，也分析了其中可能出现的种种缺陷，走过了整整一个焊接生产的流程，为今后做焊接生产打下了一个坚实的基础。由于本人水平有限，且受实践经验所限，可存在不少缺点和错误，衷心希望老师和同学批评指正。第1章母材的选择材料的选择对制作工艺来说是非常重要的，材料选择的好坏对焊接质量和经济的影响是非常大的，本次设计的是钢管抛磨机吸气罩，属于环保型的产品，主要用来将工件在抛磨机抛光是的一些火星，灰尘等杂质通过吸气罩排除掉，没有承受很大的力，结构简单，用于的场合并不是很重要，故从考虑到使用情况，既经济又实用，选用Q235钢，因为它满足了这个要求。1.1Q235钢的焊接性Q235钢含碳量低，含硅、锰又少，通常情况下不会因焊接而引起严重硬化组织与淬火组织，它的强度和塑性有较好的配合，冲击韧度好，可以制成各种接头形式，适合全位置焊接，焊缝产生裂纹和气孔倾向小，焊接时一般不需要预热，控制层间温度和后热，焊后也不必采用热处理改善组织，不需要特殊的工艺措施，焊接性优良，可以采用各种焊接方法焊接，一般只有在特殊的环境下可能会有困难。1.2Q235钢的机械性能抗拉强度（σb/MPa):375-500,伸长率（δ5%）：≧26（a≦16mm),≧25(a>40-60mm),≧23(a>60-100mm),≧22(a>100-150mm),≧21(a>150mm)其中a为钢材厚度或直径。Q235钢的屈服点为235MPa，抗拉强度约是375-460MPa（3750-4600kgf/cm2)经计算Q235钢的许用弯曲应力[σ]=158MPa许用剪切应力[τ]=98MPa许用挤压应力[σ]=240MPaQ235是最普通的板材，属于普板系列。既经济又实用。执行标准：外部标准为：GB/T709-2006<<热轧板和钢带的尺寸、外形、重量及允许偏差>>，内容标准为：GB/T3274-2007<<碳素结构钢和低合金结构钢热轧厚钢板和钢带>>1.3母材尺寸的确定母材的尺寸板厚为0.5mm,其他尺寸按照图样确定，如附图所示。第2章焊接方法及设备的选择生产中选择焊接方法和设备时，不但要了解各种焊接方法和设备的特点以及适用的范围，而且要考虑产品的要求，然后再根据所焊接产品的结构、材料以及生产技术等条件作出初步选择。2.1焊接方法的选择Q235钢的焊接方法有很多，例如：手工电弧焊、埋弧焊、气保焊、等离子弧焊、电渣焊等，所涉及的焊接范围很广。根据本次设计的吸气罩的特点而言，它只有0.5mm厚，是环保型产品，受力不是很大，考虑到它的质量优良可靠，生产率高，成形美观，经济性好等因素，所以首选钨极氩弧焊，次选气焊，再次选MIG焊。2.1.1钨极氩弧焊的特点及应用(1)焊接质量好氩气是惰...
