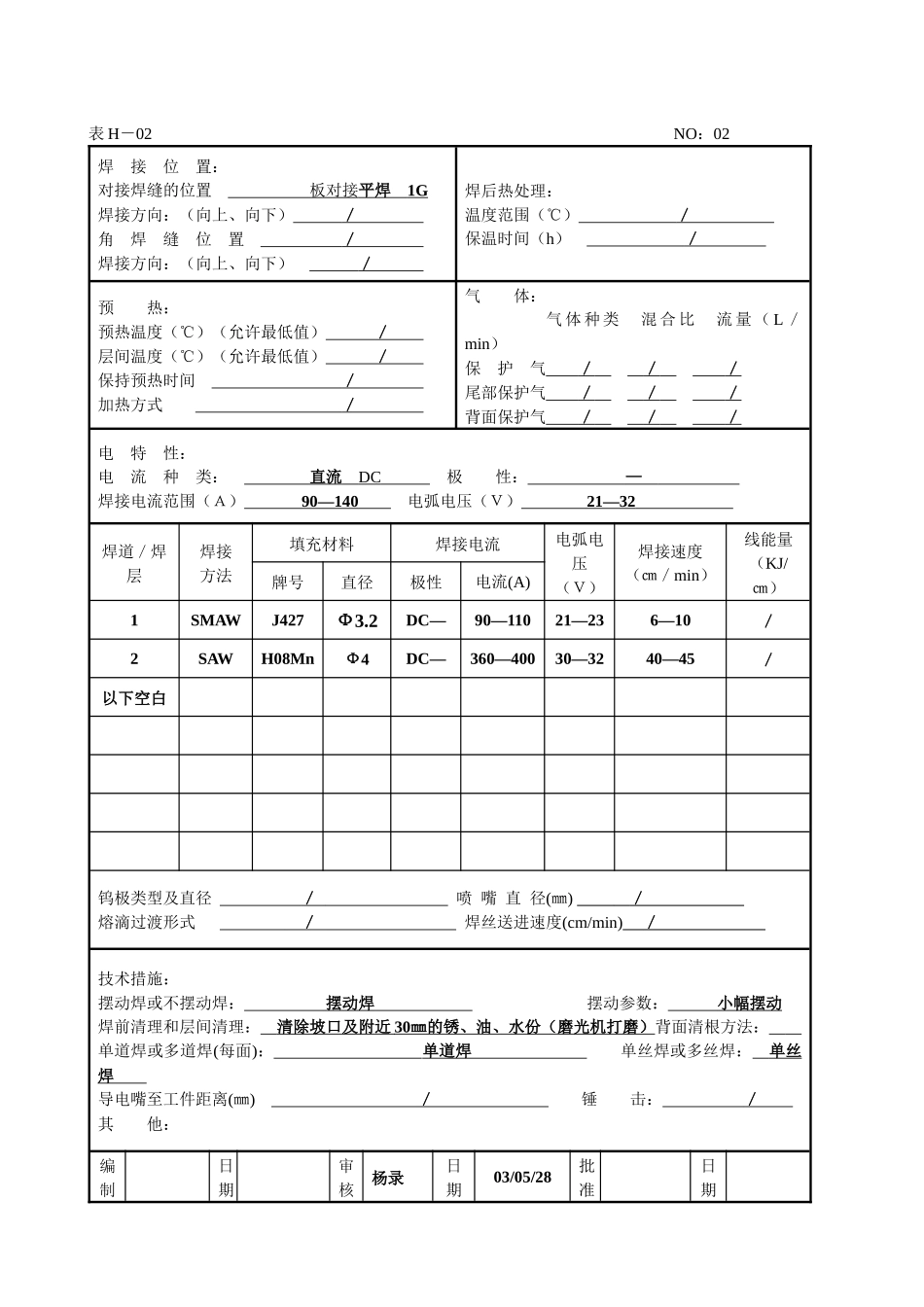

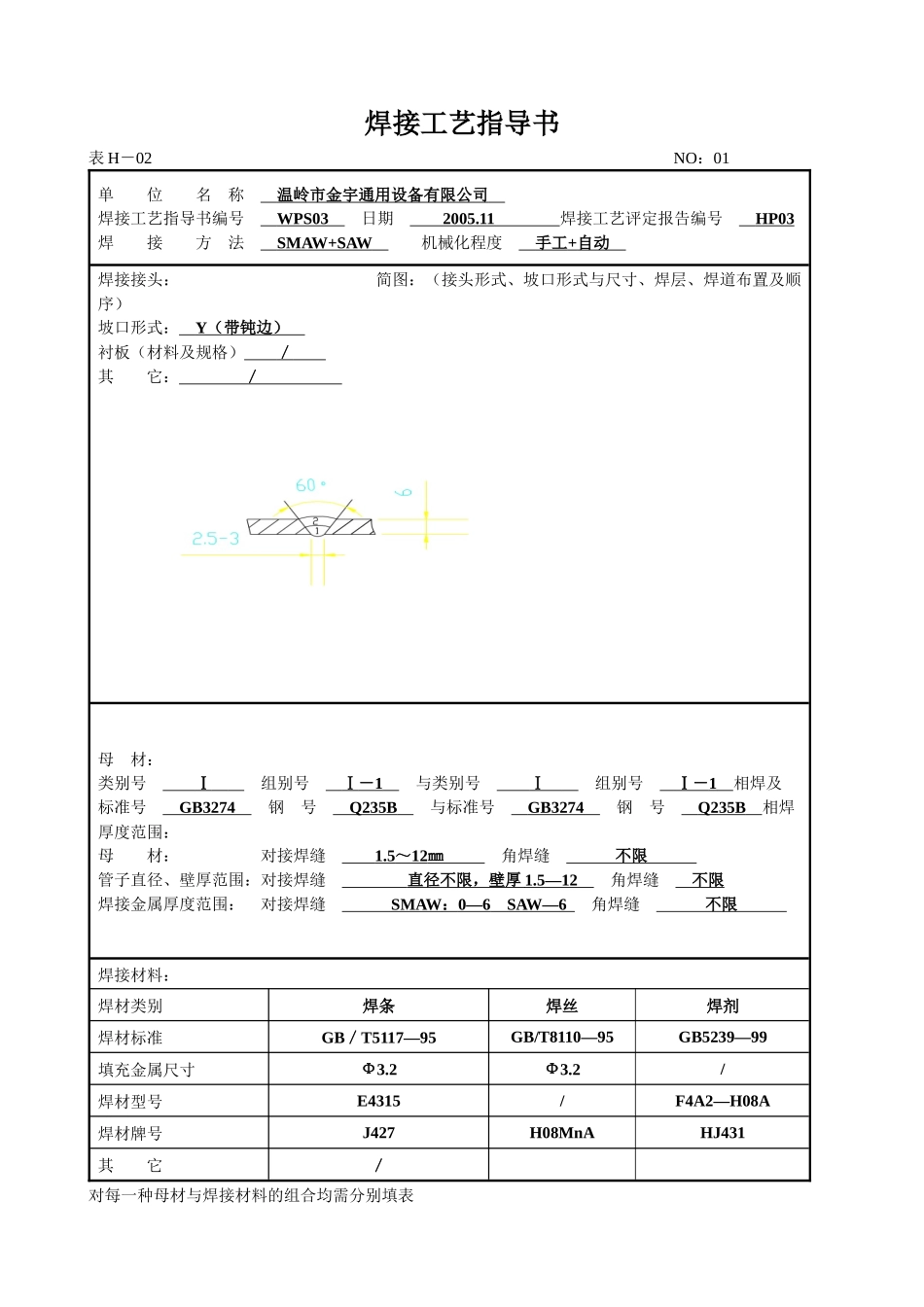

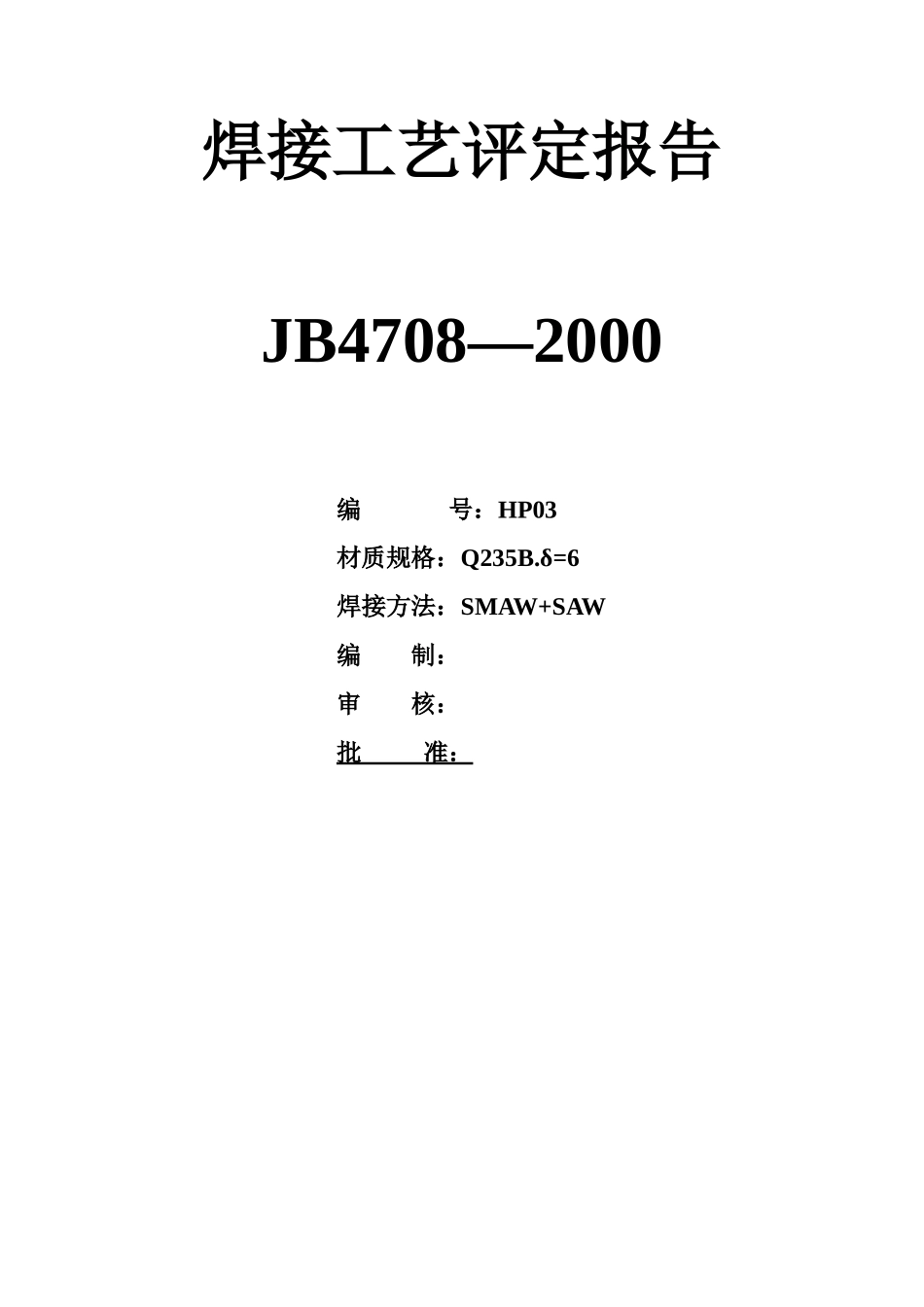

焊接工艺评定报告JB4708—2000编号：HP03材质规格：Q235B.δ=6焊接方法：SMAW+SAW编制：审核：批准：焊接工艺指导书表H－02NO：01单位名称温岭市金宇通用设备有限公司焊接工艺指导书编号WPS03日期2005.11焊接工艺评定报告编号HP03焊接方法SMAW+SAW机械化程度手工+自动焊接接头：简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）坡口形式：Y（带钝边）衬板（材料及规格）／其它：／母材：类别号Ⅰ组别号Ⅰ－1与类别号Ⅰ组别号Ⅰ－1相焊及标准号GB3274钢号Q235B与标准号GB3274钢号Q235B相焊厚度范围：母材：对接焊缝1.5～12㎜角焊缝不限管子直径、壁厚范围：对接焊缝直径不限，壁厚1.5—12角焊缝不限焊接金属厚度范围：对接焊缝SMAW：0—6SAW—6角焊缝不限焊接材料：焊材类别焊条焊丝焊剂焊材标准GB／T5117—95GB/T8110—95GB5239—99填充金属尺寸Ф3.2Ф3.2/焊材型号E4315/F4A2—H08A焊材牌号J427H08MnAHJ431其它／对每一种母材与焊接材料的组合均需分别填表表H－02NO：02焊接位置：对接焊缝的位置板对接平焊1G焊接方向：（向上、向下）／角焊缝位置／焊接方向：（向上、向下）／焊后热处理：温度范围（℃）／保温时间（h）／预热：预热温度（℃）（允许最低值）／层间温度（℃）（允许最低值）／保持预热时间／加热方式／气体：气体种类混合比流量（L／min）保护气／／／尾部保护气／／／背面保护气／／／电特性：电流种类：直流DC极性：—焊接电流范围（Ａ）90—140电弧电压（Ｖ）21—32焊道／焊层焊接方法填充材料焊接电流电弧电压（Ｖ）焊接速度（㎝／min）线能量（KJ/㎝）牌号直径极性电流(A)1SMAWJ427Ф3.2DC—90—11021—236—10／2SAWH08MnФ4DC—360—40030—3240—45／以下空白钨极类型及直径／喷嘴直径(㎜)／熔滴过渡形式／焊丝送进速度(cm/min)／技术措施：摆动焊或不摆动焊：摆动焊摆动参数：小幅摆动焊前清理和层间清理：清除坡口及附近30㎜的锈、油、水份（磨光机打磨）背面清根方法：单道焊或多道焊(每面)：单道焊单丝焊或多丝焊：单丝焊导电嘴至工件距离(㎜)／锤击：／其他：编制日期审核杨录日期03/05/28批准日期焊接工艺评定报告表H－03NO：01单位名称温岭市金宇通用设备有限公司焊接工艺评定报告编号HP03日期焊接工艺指导书编号WPS03焊接方法SMAW+SAW机械化程度（手工、半自动、全自动）手工+自动接头简图：（坡口形式、尺寸、衬板、每种焊接方法或焊接工艺、焊缝金属厚度）母材：材料标准：GB93274钢号：Ｑ235B类、组别号：Ⅰ－1与类、组别号Ⅰ－1相焊厚度：6㎜直径：／其他：／焊后热处理：热处理温度（℃）：／保温时间（h）：／保护气体：气体种类混合比流量（L／min）保护气／／／尾部保护气／／／背面保护气／／／填充金属：焊材标准：GB／T5117—95GB/T8110—95焊材牌号：J427：H08Mn焊材规格：Ф3.2；Ф4焊缝金属厚度：SMAW：T=3SAW：T=3其他：／电特性：电流种类：直流极性：—钨极尺寸：／焊接电流（Ａ）：100：380焊接电压（Ｖ）：21—22：30其他：／焊接位置：对接焊缝位置：板对接平焊1G方向：（向上、向下）角焊缝位置：／方向：（向上、向下）技术措施：焊接速度（cm/min）：8：45摆动或不摆动：摆动摆动参数：小幅摆动多道焊或单道焊（每面）：单道焊多丝焊或单丝焊：单丝焊其他：／预热：预热温度（℃）／层间温度（℃）／其他／表H－03焊接参数实测记录：层次焊接方法填充金属焊接电流电弧电压（V）焊接速度（cm/min）线能量型号规格（mm）极性电流（A）1SMAWJ427φ3.2DC—10021—228/2SAWH08MnAφ4DC—3803045/NO：02拉伸试验试验报告编号0511078试样编号试样宽度（㎜）试样厚度（㎜）横截面积（㎜2）断裂载荷（KN）抗拉强度（MPa）断裂部位和特征HP03470HP03463弯曲试验试验报告编号0511078试样编号试样类型试样厚度（㎜）弯心直径（㎜）弯曲角度（0）试验结果HP03面弯64t180完好HP03面弯64t180完好HP03背弯64t180完好HP03背弯64t180完好冲击试验试验报告编号试样编号试样尺寸缺口类型缺口位置试验温度（℃）冲击吸收功（J）备注HP035X10X55V焊缝中心2052HP035X10X55V焊缝中心2032HP035X10X55V焊缝中心2053HP035X10X55V热影响区2...
