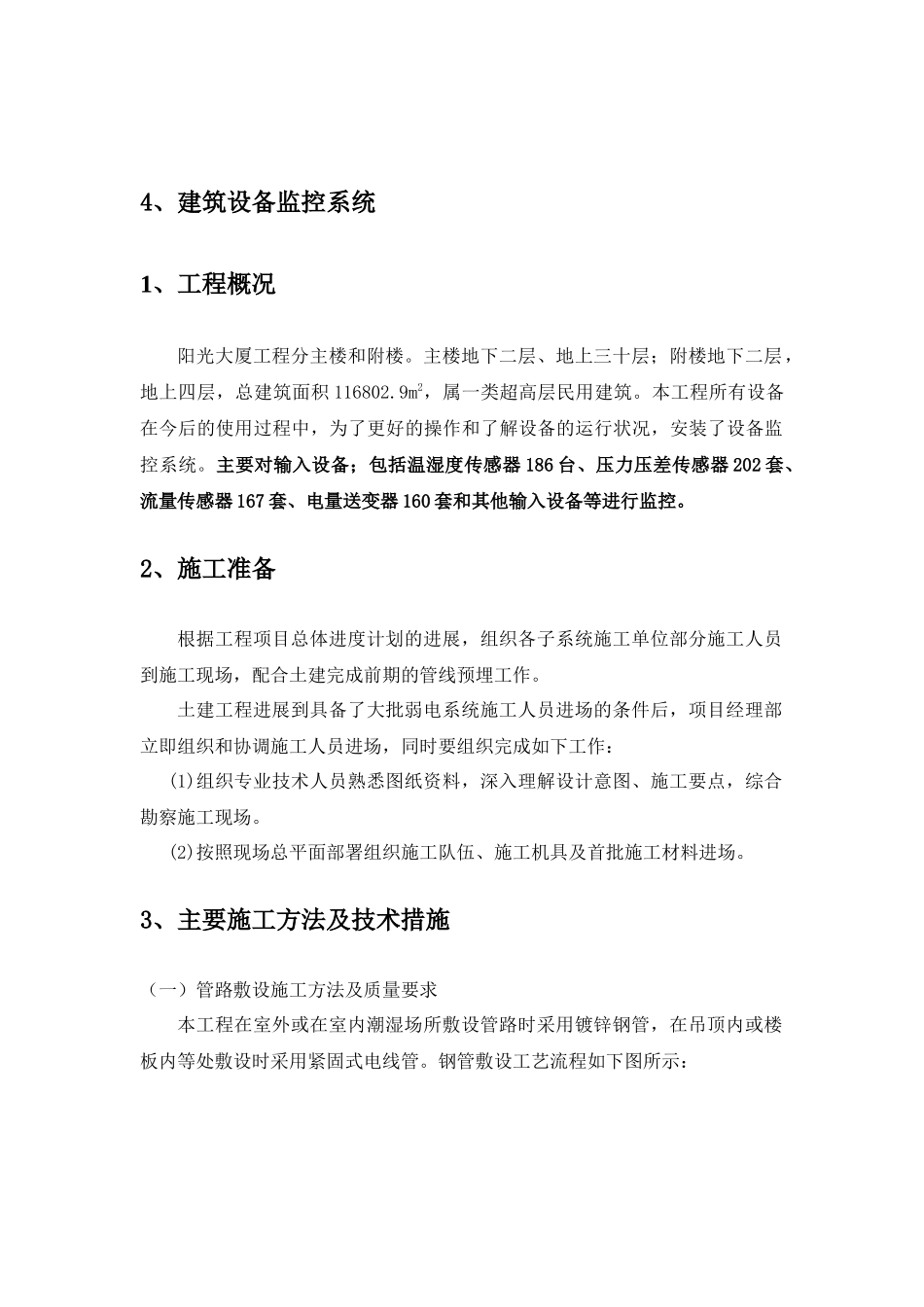

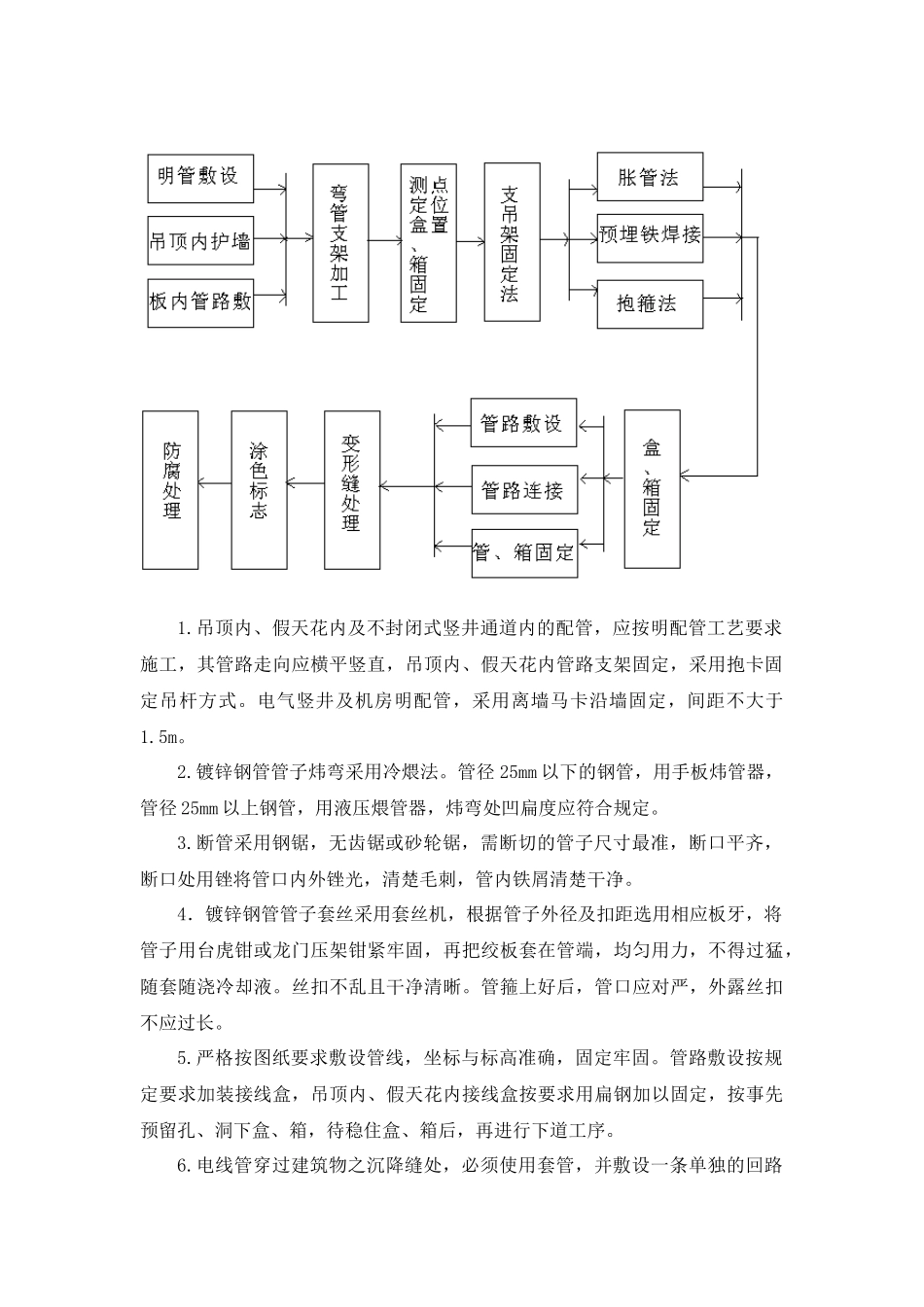

4、建筑设备监控系统1、工程概况阳光大厦工程分主楼和附楼。主楼地下二层、地上三十层；附楼地下二层，地上四层，总建筑面积116802.9m2，属一类超高层民用建筑。本工程所有设备在今后的使用过程中，为了更好的操作和了解设备的运行状况，安装了设备监控系统。主要对输入设备；包括温湿度传感器186台、压力压差传感器202套、流量传感器167套、电量送变器160套和其他输入设备等进行监控。2、施工准备根据工程项目总体进度计划的进展，组织各子系统施工单位部分施工人员到施工现场，配合土建完成前期的管线预埋工作。土建工程进展到具备了大批弱电系统施工人员进场的条件后，项目经理部立即组织和协调施工人员进场，同时要组织完成如下工作：(1)组织专业技术人员熟悉图纸资料，深入理解设计意图、施工要点，综合勘察施工现场。(2)按照现场总平面部署组织施工队伍、施工机具及首批施工材料进场。3、主要施工方法及技术措施（一）管路敷设施工方法及质量要求本工程在室外或在室内潮湿场所敷设管路时采用镀锌钢管，在吊顶内或楼板内等处敷设时采用紧固式电线管。钢管敷设工艺流程如下图所示：1.吊顶内、假天花内及不封闭式竖井通道内的配管，应按明配管工艺要求施工，其管路走向应横平竖直，吊顶内、假天花内管路支架固定，采用抱卡固定吊杆方式。电气竖井及机房明配管，采用离墙马卡沿墙固定，间距不大于1.5m。2.镀锌钢管管子炜弯采用冷煨法。管径25mm以下的钢管，用手板炜管器，管径25mm以上钢管，用液压煨管器，炜弯处凹扁度应符合规定。3.断管采用钢锯，无齿锯或砂轮锯，需断切的管子尺寸最准，断口平齐，断口处用锉将管口内外锉光，清楚毛刺，管内铁屑清楚干净。4．镀锌钢管管子套丝采用套丝机，根据管子外径及扣距选用相应板牙，将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端，均匀用力，不得过猛，随套随浇冷却液。丝扣不乱且干净清晰。管箍上好后，管口应对严，外露丝扣不应过长。5.严格按图纸要求敷设管线，坐标与标高准确，固定牢固。管路敷设按规定要求加装接线盒，吊顶内、假天花内接线盒按要求用扁钢加以固定，按事先预留孔、洞下盒、箱，待稳住盒、箱后，再进行下道工序。6.电线管穿过建筑物之沉降缝处，必须使用套管，并敷设一条单独的回路保护导线跨接结构沉降缝、伸缩缝，以保持有效的电气连接性。导线截面选择必须适合于穿入管内最大载流量的导线。7.穿越防火分区墙及楼板之金属管应使用套筒，并以相应等级的耐火材料进行空隙的封堵。8.套接紧定式钢管的材料、连接套管、螺钉及其附件，安装前应进行外观检查。（二）电缆桥架及金属线槽安装1.桥架及线槽联系厂家按要求加工好后，按照规定的时间进场，并经现场专业人员会同监理检验后方可使用。2.作业条件：桥架及线槽的安装，在其安装部位的装修工作完成后，即可进行。吊顶内桥架安装应在吊顶之前进行。3工艺流程：材料进场检查→弹线定位→支、吊架安装→桥架及金属线槽的安装调整→保护地线安装。4.安装工序如下图所示：5.线槽安装应按图纸要求先行放线，以便确定线盒位置和线槽合理走向，作出标记，再以土建标高线为基准确定标高，然后再将线槽进行组装就位，调整固定。6.电缆线槽以1.25-1.5m的间距支撑于墙上或悬挂在顶板上，并敷设保持垂直和水平。7.金属线槽内敷设的导线或电缆不应有接头，接头应在接线箱内。垂直、倾斜或槽口向下敷设金属线槽时，应有防止导线或电缆移动的措施。金属线槽的连接不得在穿过楼板或墙壁等处进行。8.电线管与电线槽连接使用镀锌的专用连接管（螺接）。9.线槽的接口应平整，接缝处应紧密平直，槽盖盖上后平整无翘角，出线口位置正确，不容许将穿过墙壁的线槽与墙上的孔洞一起抹死。10.线槽连接采用配套的连接件连接，所有螺丝加有平垫、弹簧垫，螺栓应紧固，螺母在外侧，接头处的牢固度满足安装负荷的承重力。线槽与线槽间连接有接地专用连接线。11支架的安装好坏决定线槽安装质量的好坏，所有吊杆件要先调正，安装吊杆的直径必须满足线槽的承载负荷，膨胀管一定要用相应的钻头去打孔，且必须膨胀。所有附件需经热镀锌处理。12.所有安装线槽的水平或垂直度，允许偏差不应超过5...
