冲裁工艺及冲裁模设计VIP免费

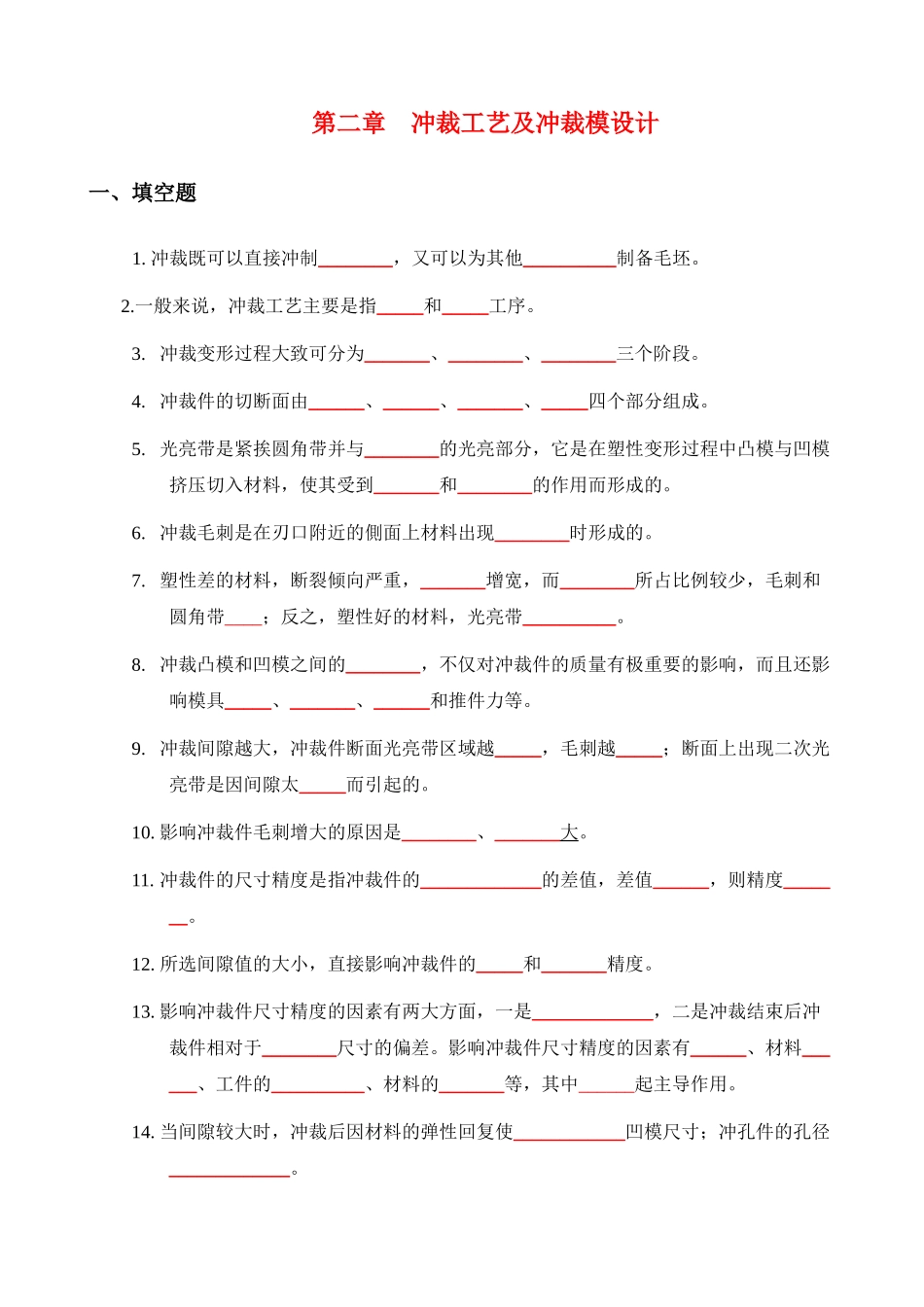

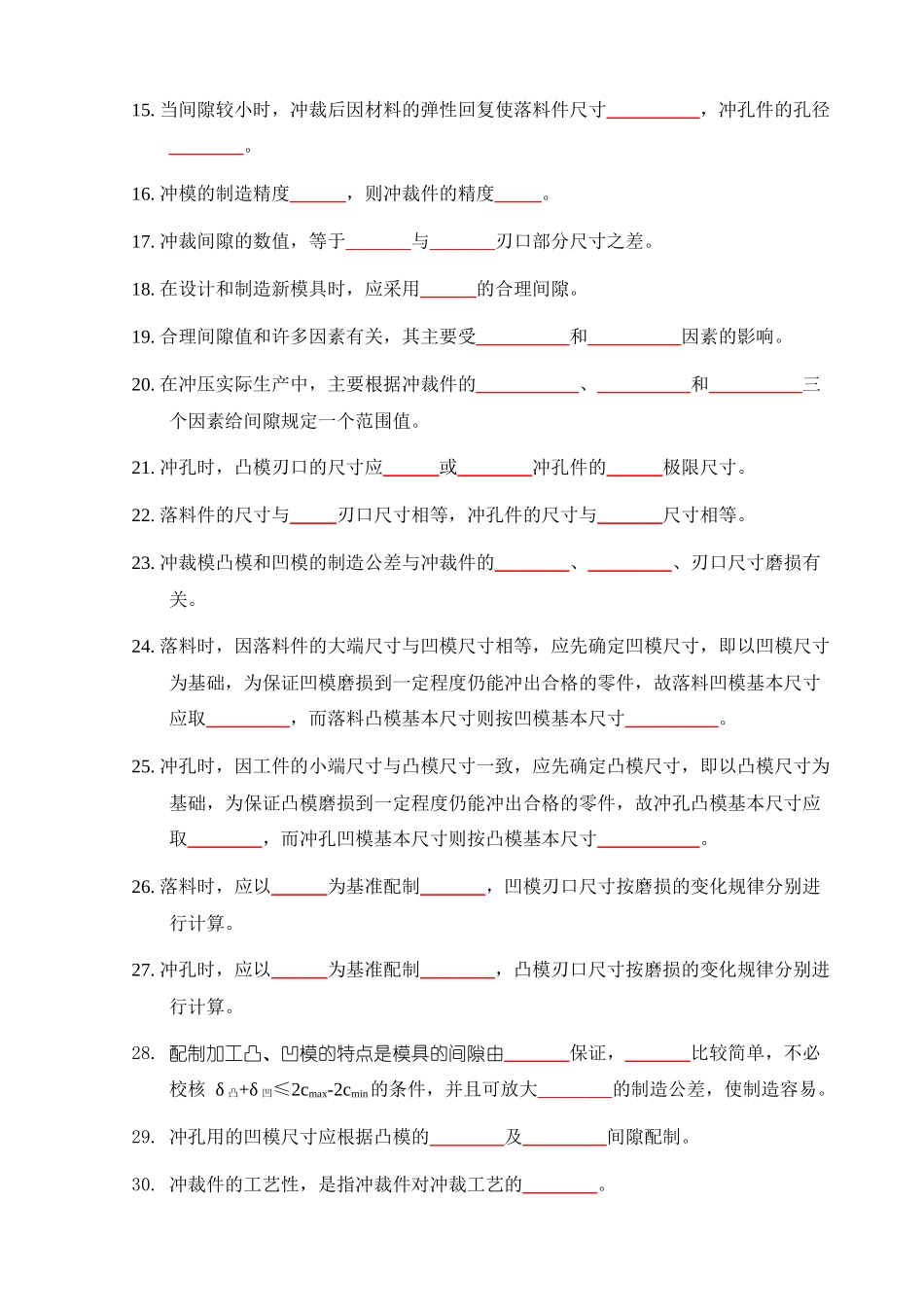

第二章冲裁工艺及冲裁模设计一、填空题1.冲裁既可以直接冲制________，又可以为其他__________制备毛坯。2.一般来说，冲裁工艺主要是指_____和_____工序。3.冲裁变形过程大致可分为_______、________、________三个阶段。4.冲裁件的切断面由______、______、_______、_____四个部分组成。5.光亮带是紧挨圆角带并与________的光亮部分，它是在塑性变形过程中凸模与凹模挤压切入材料，使其受到_______和________的作用而形成的。6.冲裁毛刺是在刃口附近的側面上材料出现________时形成的。7.塑性差的材料，断裂倾向严重，_______增宽，而________所占比例较少，毛刺和圆角带____；反之，塑性好的材料，光亮带__________。8.冲裁凸模和凹模之间的________，不仅对冲裁件的质量有极重要的影响，而且还影响模具_____、_______、______和推件力等。9.冲裁间隙越大，冲裁件断面光亮带区域越_____，毛刺越_____；断面上出现二次光亮带是因间隙太_____而引起的。10.影响冲裁件毛刺增大的原因是________、_______大。11.冲裁件的尺寸精度是指冲裁件的_____________的差值，差值______，则精度_______。12.所选间隙值的大小，直接影响冲裁件的_____和_______精度。13.影响冲裁件尺寸精度的因素有两大方面，一是_____________，二是冲裁结束后冲裁件相对于________尺寸的偏差。影响冲裁件尺寸精度的因素有______、材料______、工件的__________、材料的_______等，其中______起主导作用。14.当间隙较大时，冲裁后因材料的弹性回复使____________凹模尺寸；冲孔件的孔径_____________。15.当间隙较小时，冲裁后因材料的弹性回复使落料件尺寸__________，冲孔件的孔径________。16.冲模的制造精度______，则冲裁件的精度_____。17.冲裁间隙的数值，等于_______与_______刃口部分尺寸之差。18.在设计和制造新模具时，应采用______的合理间隙。19.合理间隙值和许多因素有关，其主要受__________和__________因素的影响。20.在冲压实际生产中，主要根据冲裁件的___________、__________和__________三个因素给间隙规定一个范围值。21.冲孔时，凸模刃口的尺寸应______或________冲孔件的______极限尺寸。22.落料件的尺寸与_____刃口尺寸相等，冲孔件的尺寸与_______尺寸相等。23.冲裁模凸模和凹模的制造公差与冲裁件的________、_________、刃口尺寸磨损有关。24.落料时，因落料件的大端尺寸与凹模尺寸相等，应先确定凹模尺寸，即以凹模尺寸为基础，为保证凹模磨损到一定程度仍能冲出合格的零件，故落料凹模基本尺寸应取_________，而落料凸模基本尺寸则按凹模基本尺寸__________。25.冲孔时，因工件的小端尺寸与凸模尺寸一致，应先确定凸模尺寸，即以凸模尺寸为基础，为保证凸模磨损到一定程度仍能冲出合格的零件，故冲孔凸模基本尺寸应取________，而冲孔凹模基本尺寸则按凸模基本尺寸___________。26.落料时，应以______为基准配制_______，凹模刃口尺寸按磨损的变化规律分别进行计算。27.冲孔时，应以______为基准配制________，凸模刃口尺寸按磨损的变化规律分别进行计算。28.配制加工凸、凹模的特点是模具的间隙由_______保证，_______比较简单，不必校核δ凸+δ凹≤2cmax-2cmin的条件，并且可放大________的制造公差，使制造容易。29.冲孔用的凹模尺寸应根据凸模的________及_________间隙配制。30.冲裁件的工艺性，是指冲裁件对冲裁工艺的________。31.冲裁件的工艺性分析，主要从冲裁件的_________、冲裁件的_____和冲裁件的_________等三方面进行。32.冲裁件在条料、带料或板料上的_________叫排样。33.材料的利用率是指________面积与_____面积之比，它是衡量合理利用材料的指标。34.冲裁产生的废料可分为两类，一类是________，另一类是________。35.减少工艺废料的措施是：设计合理的__________，选择合理的________和合理的搭边值；利用_________。36.排样的方法，按有无废料的情况可分为_______排样、_______排样和_______排样。37.排样时，冲裁件之间以及_________留下的工艺废料叫搭边。38.搭边是一种________废料，但它可以补偿_______误差和______误差，确保制件合格.39.手工送料...
