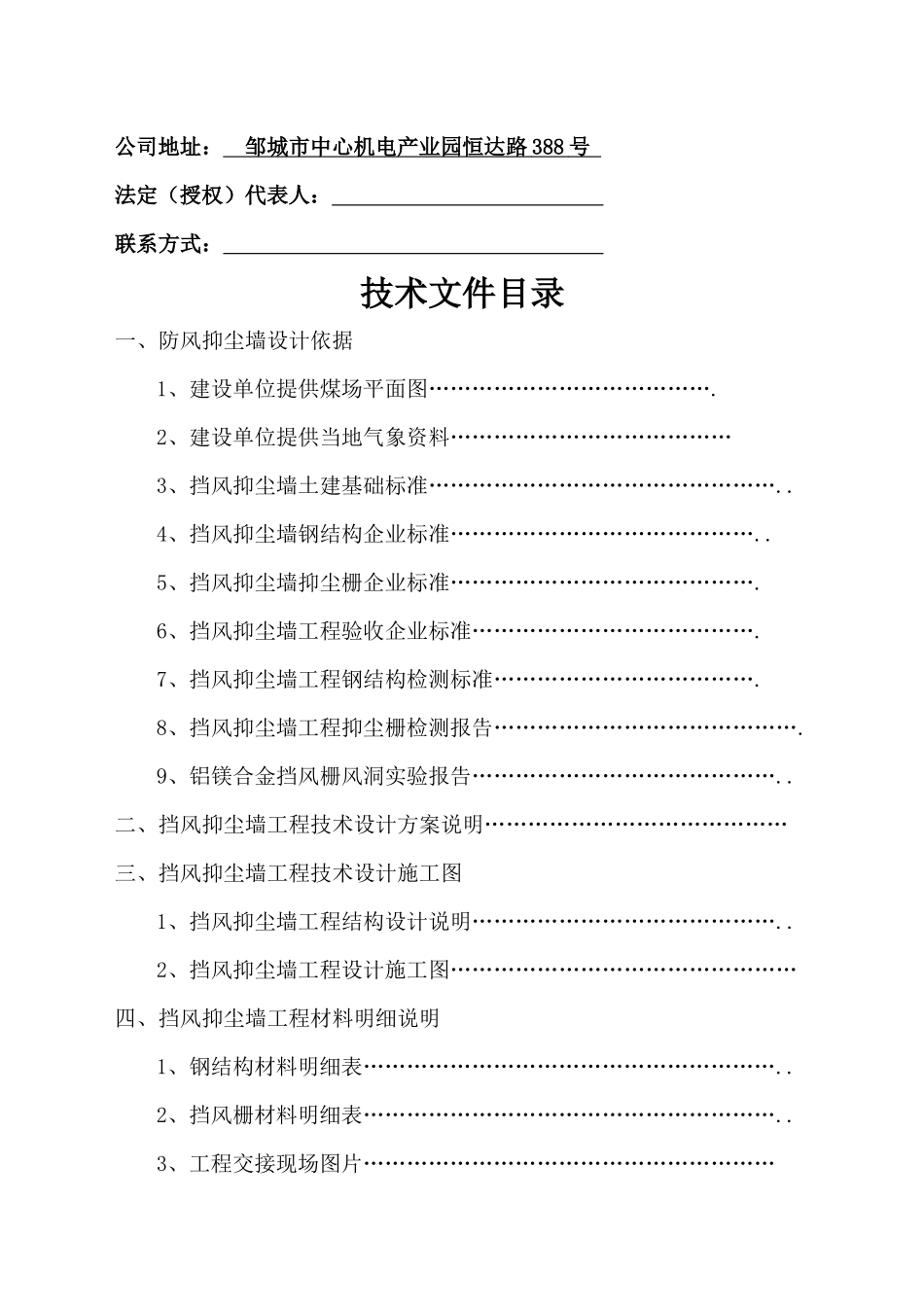

（正本）山东潍焦集团薛城能源有限公司退城入园40万m3/d煤制气项目投标投标文件工程名称：退城入园40万m3/d煤制气项目—煤场挡风抑尘墙安装投标人：山东兖煤凯达环保机械有限公司(盖章)公司地址：邹城市中心机电产业园恒达路388号法定（授权）代表人：联系方式：技术文件目录一、防风抑尘墙设计依据1、建设单位提供煤场平面图………………………………….2、建设单位提供当地气象资料…………………………………3、挡风抑尘墙土建基础标准…………………………………………..4、挡风抑尘墙钢结构企业标准……………………………………..5、挡风抑尘墙抑尘栅企业标准…………………………………….6、挡风抑尘墙工程验收企业标准………………………………….7、挡风抑尘墙工程钢结构检测标准……………………………….8、挡风抑尘墙工程抑尘栅检测报告…………………………………….9、铝镁合金挡风栅风洞实验报告……………………………………..二、挡风抑尘墙工程技术设计方案说明……………………………………三、挡风抑尘墙工程技术设计施工图1、挡风抑尘墙工程结构设计说明……………………………………..2、挡风抑尘墙工程设计施工图…………………………………………四、挡风抑尘墙工程材料明细说明1、钢结构材料明细表…………………………………………………..2、挡风栅材料明细表…………………………………………………..3、工程交接现场图片…………………………………………………挡风抑尘墙工程设计依据山东兖煤凯达环保机械有限公司山东兖煤凯达环保机械有限公司企业标准GB/T19001—2008/ISO9001：2008铝镁合金挡风抑尘墙土建基础2010-10-22发布2010-10-30实施山东兖煤凯达环保机械有限公司高强度铝镁合金挡风抑尘墙土建基础1．范围本标准规定了本厂研制的高强度铝镁合金防风抑尘栅和插接式镀锌钢结构架组成的挡风抑尘墙安装所需的建筑基础设计与施工要求，检验方法与检验规则。2．规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准。然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB50009-2001建筑结构载荷规范GB50007-2002建筑地基基础设计规范GB50010-2002混凝土结构设计规范GB50204-2002混凝土结构工程施工质量验收规范JGJ104-97建筑工程冬期施工规程GB50068-2001建筑结构可靠度设计统一标准3．要求3.1设计要求：3.1.1挡风抑尘墙基础的设计必须以建筑地点的地质勘测资料，当地的气象条件及地震设防要求为主要依据。3.1.2挡风抑尘墙建筑地基的计算必须符合GB50007-2002《建筑地基基础设计规范》关于地基计算的有关规定。3.1.3基础的设计必须满足整个挡风抑尘墙抗倾复稳定性的要求。即，M稳/M倾≥1.15。式中：M稳—挡风抑尘墙基础（含挡风栅、钢结构架）产生的稳定力矩；M倾—由载荷效应标准组合对挡风抑尘墙产生的稳定力矩。3.1.4当基础为扩展基础时，其构造应符合下列要求：1.锥形基础的边缘高度不宜小于200mm，阶梯形基础的阶梯高度宜为300~500mm；2.垫层的厚度不宜小于70mm，垫层砼强度等级应为C10（需要时选用）；3.扩展基础底板受力钢筋的最小直径不宜小于10mm，间距不宜大于200mm，也不宜小于100mm。当有垫层时钢筋保护层的厚度不小于40mm，无垫层时不小于70mm；4.混凝土强度等级不应低于C20；5.当基础边长(宽度)大于或等于2.5m时，底板受力钢筋的长度可取边长（或宽度）的0.9倍，并宜交错布置；6.当基础之上有钢筋混凝土柱时，现浇柱的基础，其插筋的数量、直径及钢筋种类应与柱内纵向受力钢筋相同。插筋的锚固长度应按现行《混凝土结构设计规范》有关规定确定，有抗震设防要求时应按规定适当加长。插筋的下端宜做成直钩放在基础底板钢筋网上。7.对矩形截面的阶梯形基础还应验算柱与基础交接处以及基础变阶处的受冲切承载力。见GB50007-2002《建筑地基基础设计规范》中第8.2.7之2的规定。3.1.5当基础为桩基础时应参照GB50007-2002《建筑地基基础设计规范》中第8.5桩基础中相...
