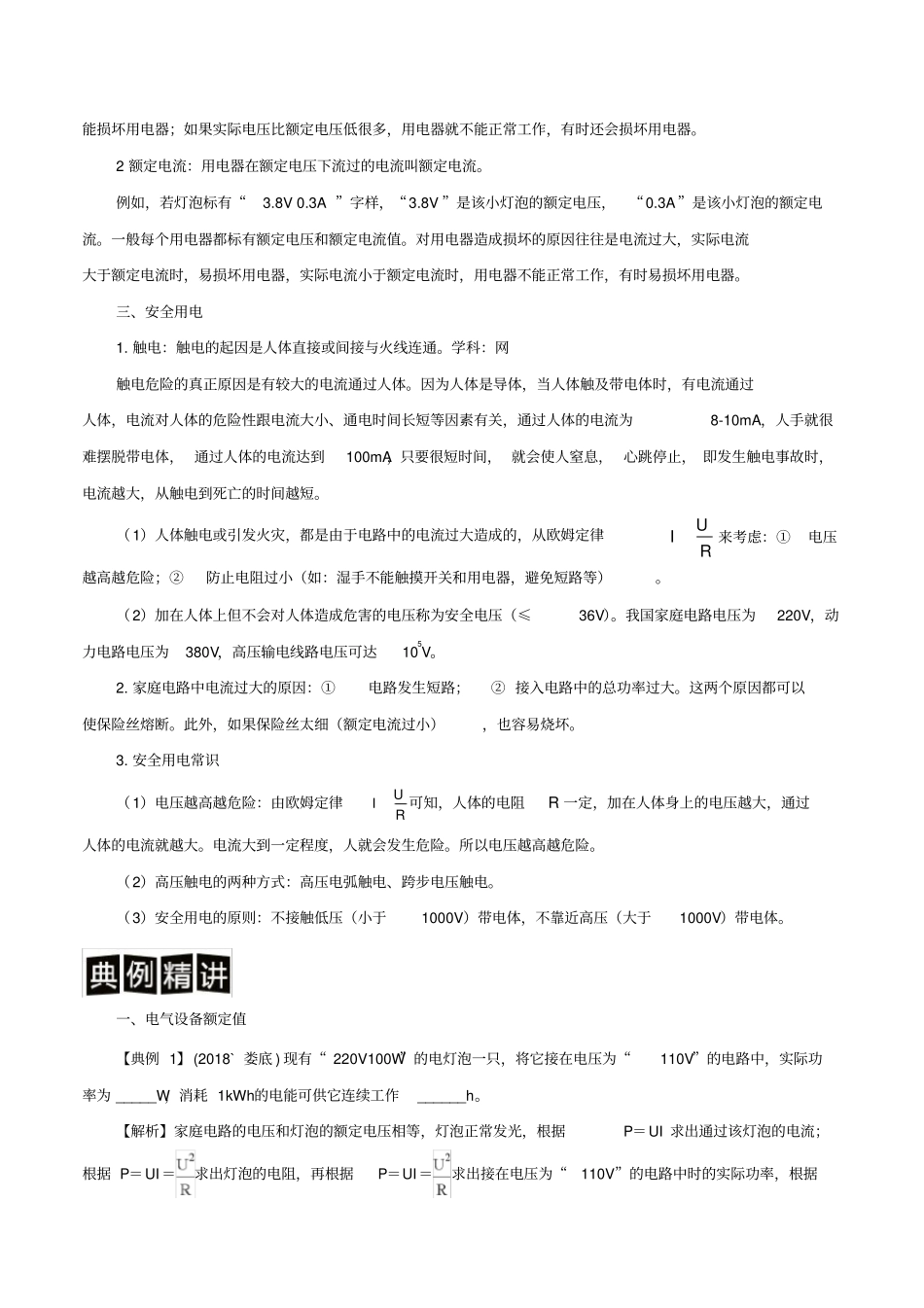

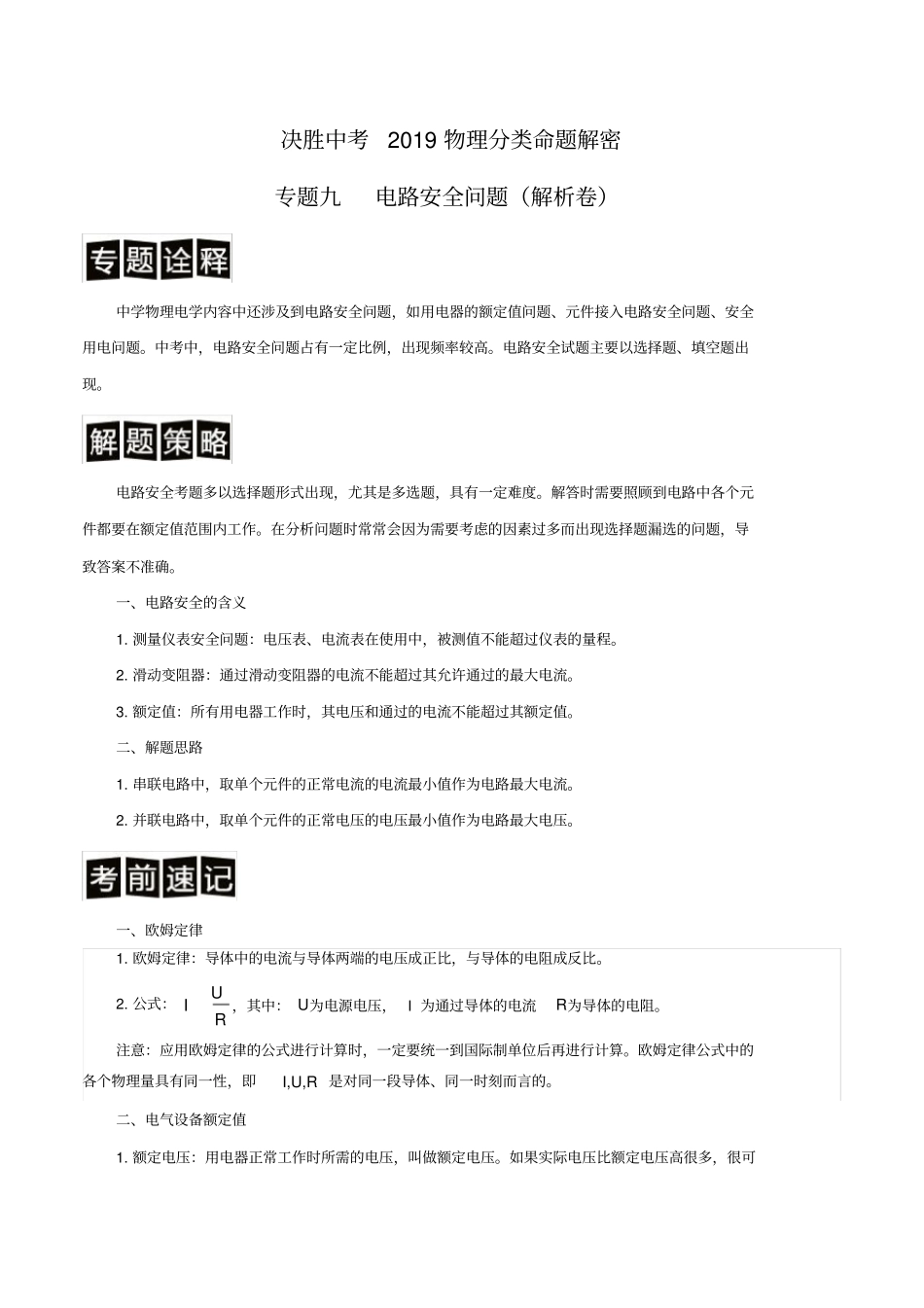

决胜中考2019物理分类命题解密专题九电路安全问题（解析卷）中学物理电学内容中还涉及到电路安全问题，如用电器的额定值问题、元件接入电路安全问题、安全用电问题。中考中，电路安全问题占有一定比例，出现频率较高。电路安全试题主要以选择题、填空题出现。电路安全考题多以选择题形式出现，尤其是多选题，具有一定难度。解答时需要照顾到电路中各个元件都要在额定值范围内工作。在分析问题时常常会因为需要考虑的因素过多而出现选择题漏选的问题，导致答案不准确。一、电路安全的含义1.测量仪表安全问题：电压表、电流表在使用中，被测值不能超过仪表的量程。2.滑动变阻器：通过滑动变阻器的电流不能超过其允许通过的最大电流。3.额定值：所有用电器工作时，其电压和通过的电流不能超过其额定值。二、解题思路1.串联电路中，取单个元件的正常电流的电流最小值作为电路最大电流。2.并联电路中，取单个元件的正常电压的电压最小值作为电路最大电压。一、欧姆定律1.欧姆定律：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。2.公式：RUI，其中：U为电源电压，I为通过导体的电流R为导体的电阻。注意：应用欧姆定律的公式进行计算时，一定要统一到国际制单位后再进行计算。欧姆定律公式中的各个物理量具有同一性，即I,U,R是对同一段导体、同一时刻而言的。二、电气设备额定值1.额定电压：用电器正常工作时所需的电压，叫做额定电压。如果实际电压比额定电压高很多，很可能损坏用电器；如果实际电压比额定电压低很多，用电器就不能正常工作，有时还会损坏用电器。2额定电流：用电器在额定电压下流过的电流叫额定电流。例如，若灯泡标有“3.8V0.3A”字样，“3.8V”是该小灯泡的额定电压，“0.3A”是该小灯泡的额定电流。一般每个用电器都标有额定电压和额定电流值。对用电器造成损坏的原因往往是电流过大，实际电流大于额定电流时，易损坏用电器，实际电流小于额定电流时，用电器不能正常工作，有时易损坏用电器。三、安全用电1.触电：触电的起因是人体直接或间接与火线连通。学科：网触电危险的真正原因是有较大的电流通过人体。因为人体是导体，当人体触及带电体时，有电流通过人体，电流对人体的危险性跟电流大小、通电时间长短等因素有关，通过人体的电流为8-10mA，人手就很难摆脱带电体，通过人体的电流达到100mA，只要很短时间，就会使人窒息，心跳停止，即发生触电事故时，电流越大，从触电到死亡的时间越短。（1）人体触电或引发火灾，都是由于电路中的电流过大造成的，从欧姆定律RUI来考虑：①电压越高越危险；②防止电阻过小（如：湿手不能触摸开关和用电器，避免短路等）。（2）加在人体上但不会对人体造成危害的电压称为安全电压（≤36V）。我国家庭电路电压为220V，动力电路电压为380V，高压输电线路电压可达105V。2.家庭电路中电流过大的原因：①电路发生短路；②接入电路中的总功率过大。这两个原因都可以使保险丝熔断。此外，如果保险丝太细（额定电流过小），也容易烧坏。3.安全用电常识（1）电压越高越危险：由欧姆定律RUI可知，人体的电阻R一定，加在人体身上的电压越大，通过人体的电流就越大。电流大到一定程度，人就会发生危险。所以电压越高越危险。（2）高压触电的两种方式：高压电弧触电、跨步电压触电。（3）安全用电的原则：不接触低压（小于1000V）带电体，不靠近高压（大于1000V）带电体。一、电气设备额定值【典例1】(2018`娄底)现有“220V100W”的电灯泡一只，将它接在电压为“110V”的电路中，实际功率为_____W，消耗1kWh的电能可供它连续工作______h。【解析】家庭电路的电压和灯泡的额定电压相等，灯泡正常发光，根据P＝UI求出通过该灯泡的电流；根据P＝UI＝求出灯泡的电阻，再根据P＝UI＝求出接在电压为“110V”的电路中时的实际功率，根据【答案】（1）25；（2）40。二、元件接入安全问题【典例2】（2018·河南）在图所示的电路中，电阻R1=10Ω,R2=20Ω，电源电压保持不变。当开关S1、S3断开，S2闭合时，电流表的示数为0.2A。当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W。为了保障电路安全，两个开关不能同时闭合。【...
