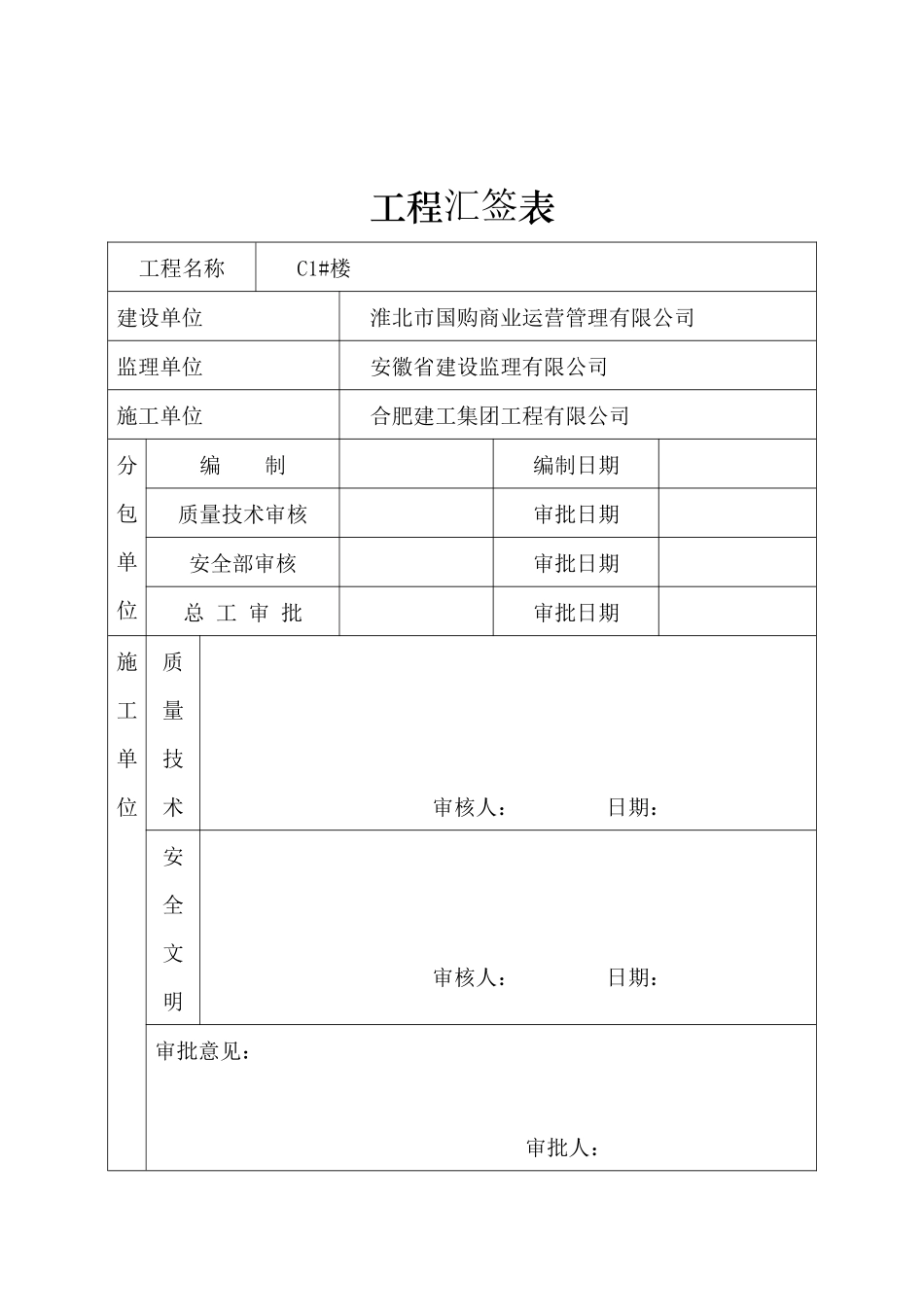

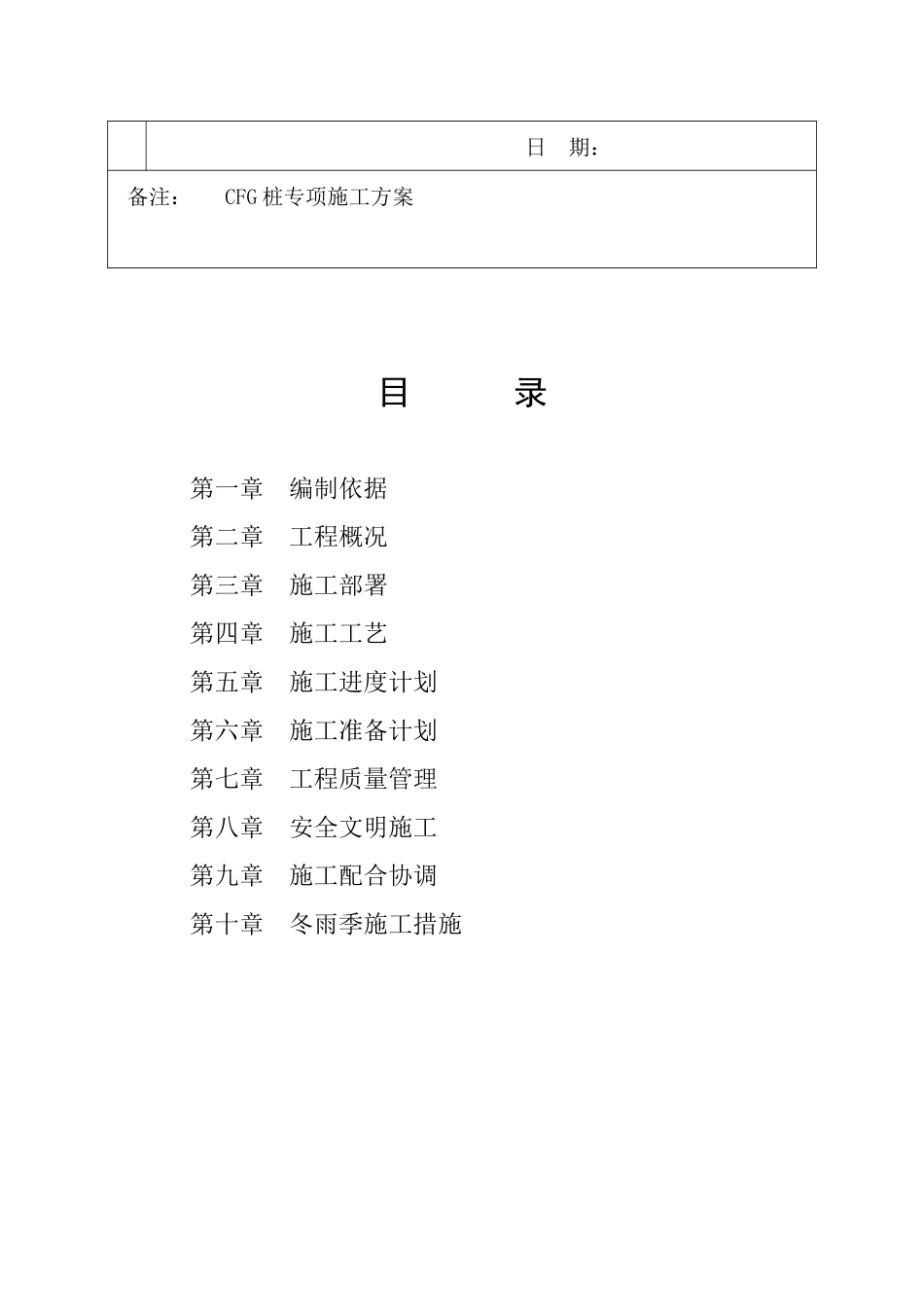

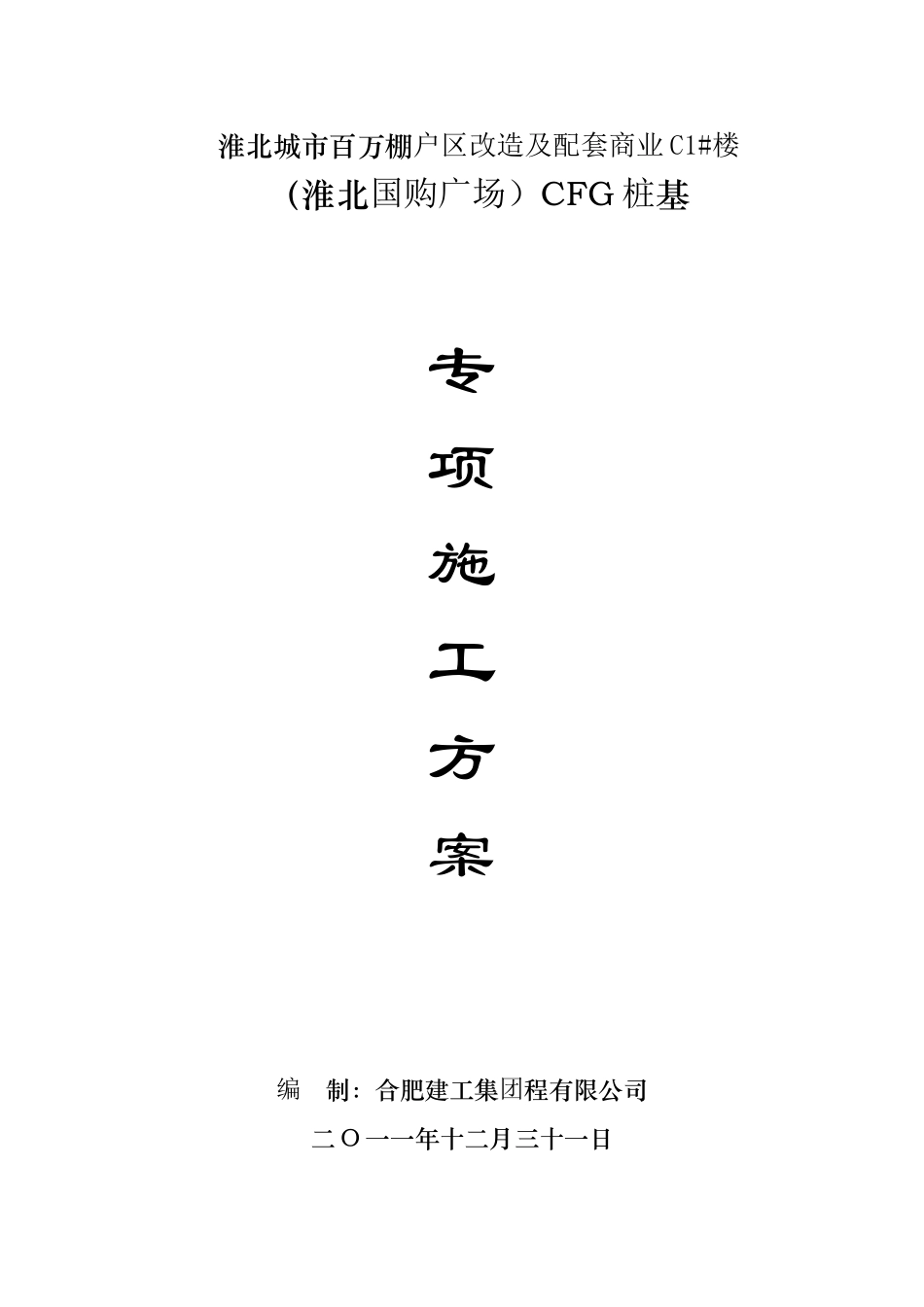

淮北城市百万棚户区改造及配套商业C1#楼（淮北国购广场）CFG桩基专项施工方案编制：合肥建工集团程有限公司二O一一年十二月三十一日工程汇签表工程名称C1#楼建设单位淮北市国购商业运营管理有限公司监理单位安徽省建设监理有限公司施工单位合肥建工集团工程有限公司分包单位编制编制日期质量技术审核审批日期安全部审核审批日期总工审批审批日期施工单位质量技术审核人：日期：安全文明审核人：日期：审批意见：审批人：日期：备注：CFG桩专项施工方案目录第一章编制依据第二章工程概况第三章施工部署第四章施工工艺第五章施工进度计划第六章施工准备计划第七章工程质量管理第八章安全文明施工第九章施工配合协调第十章冬雨季施工措施第一章编制依据1.1合同文件1、淮北市国购广场施工招标文件。2、《淮北市国购广场工程施工合同》1.2岩土工程勘察报告《淮北市国购广场工程岩土工程勘察报告》（合肥市勘察院有限责任公司，工程编号勘11312a）。1.3施工图安徽寰宇建筑设计院,设计号11S26--C1--11。1.4相关技术规范1、《建筑地基基础设计规范》（GB50007—2002）；2、《建筑地基处理技术规范》（JGJ79—2002）；3、《建筑桩基技术规范》（JGJ94—2008）；4、《建筑地基基础工程施工质量验收规范》（GB50202—2002）；5、《混凝土结构工程施工质量验收规范》（GB50204—2002）；6、《施工现场临时用电安全技术规范》（JGJ46-2005）；1.5国家、地方有关法规1、《中华人民共和国建筑法》；2、《中华人民共和国合同法》；3、《中华人民共和国安全生产法》；4、《建设工程质量管理条例》；5、《淮北市建设工程施工现场管理标准》第二章工程概况2.1工程概况淮北市国购广场位于淮北市桓潭路与长山路交口东北角，总建筑面积约为53780㎡，C1#楼长×宽×高：53×18.7×95.9m，主楼地上29层，地下1层。裙楼地上4层，地下2层。基础形式：整板式筏基，地基持力层：CFG复合地基，承载力特征值：fak=590kpa，单桩竖向承载力特征值Ra=790KN,本工程要求CFG桩施工总工期20天。2.2工程地质条件2.2.1地层概况依据《淮北市国购广场工程岩土工程勘察报告》（合肥市勘察院，勘11312a）地质基本情况为：①1杂填土：层底高程：27.1—33.75m。②1粉质粘土：层底高程：24.7—30.02m，粘土（粉质黏土）层：层底高程：18.66—126.02m，fak=220kpa,Es=9.5MPa层粉质黏土混钙质结核：层底高程：13.01-22.75m，fak=170kpa,Es=7.5MPa，层黏土：此层未揭穿fak=260kpa,Es=12.5MPa，根据现场情况，拟土方开挖至高程约-6.3m时，开始施工CFG桩。2.2.2工程水文概况层粉质黏土混钙质结核层中埋藏有微承压型水。本场地地下水质对混凝土具有微腐蚀性，对钢结构具有弱腐蚀性。静止水位高程为28.47-29.0m，抗浮水位为室外地坪下1.0m。2.2.3场地与地基建筑抗震设计基本条件拟建场区地震设防烈度为6度，场地土类型为中软土，建筑场地类别为Ⅲ类，属于一般可建设场地。2.3设计要求本工程CFG桩复合地基设计要求：1、本工程±0.000相当绝对标高为33.90M,2、CFG桩桩径φ400，有效桩长16.0m，超浇0.5m，即施工桩长为16.5m,，CFG桩桩顶标高为－7.1m，3、CFG桩加固后复合地基承载力特征值fspk=590kpa单桩承载力特征值为Ra=790KN，4、CFG桩桩体材料采用水泥粉灰碎石混合料，桩体混合料试块150×150×150立方体，标准养护28d立方体抗压强度等级C25，施工拟采用C25泵送砼。5、褥垫层厚度为200mm，每边经超过基础不少于200mm，褥垫层采用材料为硬质岩破碎碎石，碎石应采用5-16mm粒径的破碎碎石。2.4施工内容和主要工程量2.4.1施工内容1、CFG桩的施工；2、凿桩头；3、铺设褥垫层。2.4.2主要工程量本工程主要工程量见表2.4－1。表2.4－1主要工作量表序号工作内容单位工程量1CFG桩m31090.12凿桩头个5263褥垫层m3181第三章施工部署3.1质量和安全目标本项目施工过程中，将按照我公司“科技领先；管理一流；顾客至上；诚实守信。”的质量方针，以不断创新的科研成果和一流的质量管理持续改进产品的质量，为顾客提供满意的产品，对顾客真诚、负责，敬业守信。本工程的质量目标为：符合施工及验收规范、工程质量检验评定标准的要求，保证使用功能，工程质...
