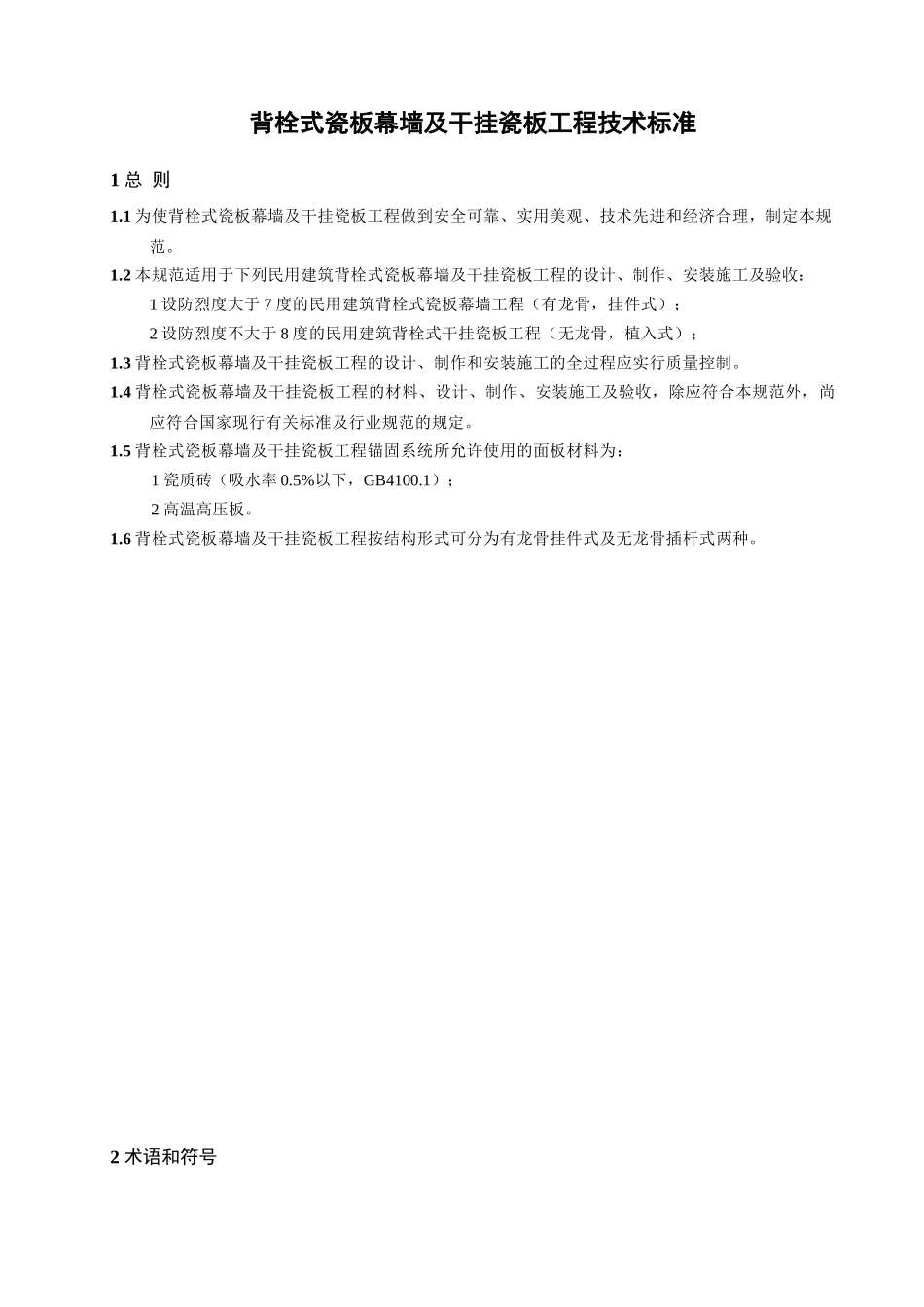

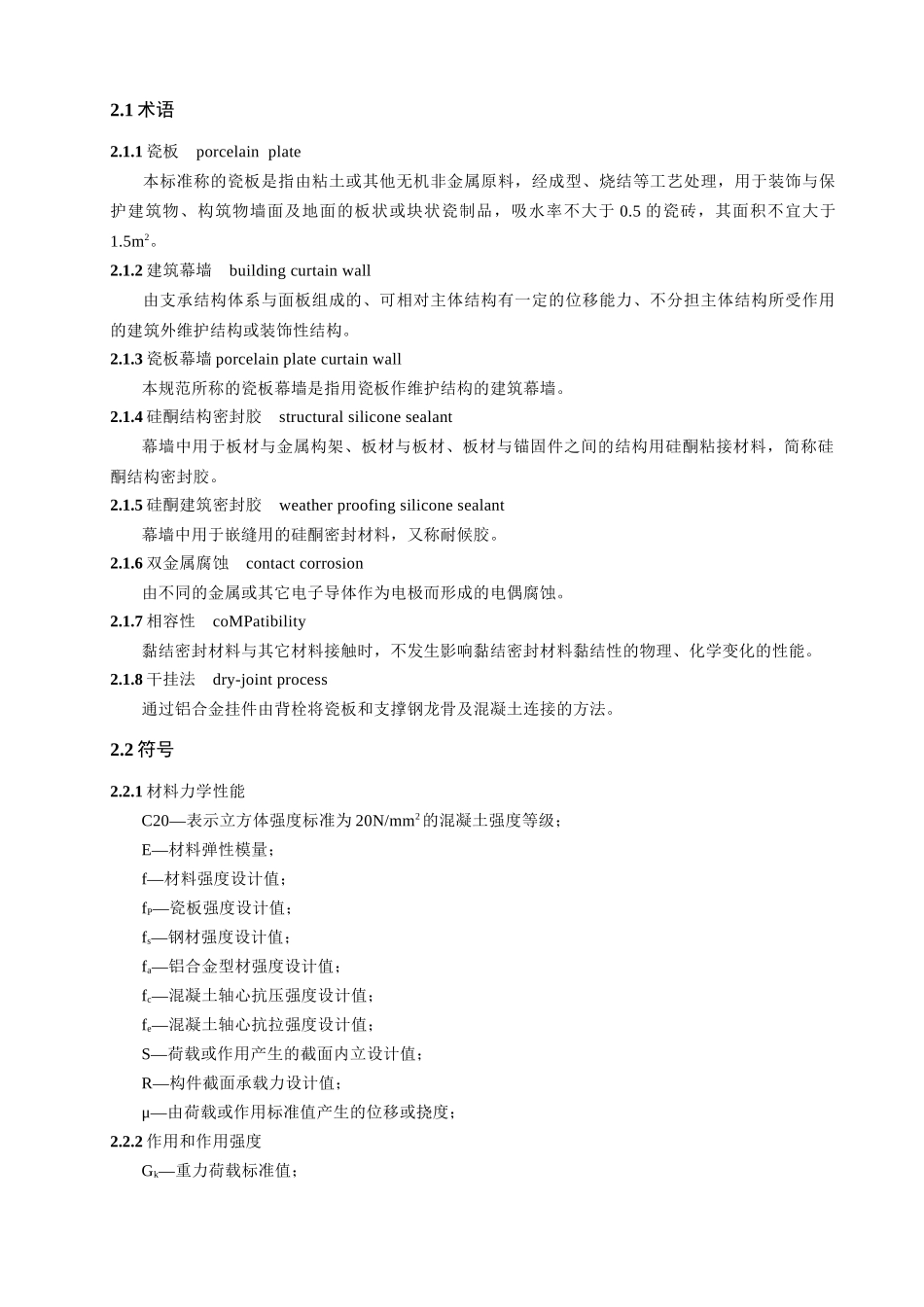

背栓式瓷板幕墙及干挂瓷板工程技术标准1总则1.1为使背栓式瓷板幕墙及干挂瓷板工程做到安全可靠、实用美观、技术先进和经济合理，制定本规范。1.2本规范适用于下列民用建筑背栓式瓷板幕墙及干挂瓷板工程的设计、制作、安装施工及验收：1设防烈度大于7度的民用建筑背栓式瓷板幕墙工程（有龙骨，挂件式）；2设防烈度不大于8度的民用建筑背栓式干挂瓷板工程（无龙骨，植入式）；1.3背栓式瓷板幕墙及干挂瓷板工程的设计、制作和安装施工的全过程应实行质量控制。1.4背栓式瓷板幕墙及干挂瓷板工程的材料、设计、制作、安装施工及验收，除应符合本规范外，尚应符合国家现行有关标准及行业规范的规定。1.5背栓式瓷板幕墙及干挂瓷板工程锚固系统所允许使用的面板材料为：1瓷质砖（吸水率0.5%以下，GB4100.1）；2高温高压板。1.6背栓式瓷板幕墙及干挂瓷板工程按结构形式可分为有龙骨挂件式及无龙骨插杆式两种。2术语和符号2.1术语2.1.1瓷板porcelainplate本标准称的瓷板是指由粘土或其他无机非金属原料，经成型、烧结等工艺处理，用于装饰与保护建筑物、构筑物墙面及地面的板状或块状瓷制品，吸水率不大于0.5的瓷砖，其面积不宜大于1.5m2。2.1.2建筑幕墙buildingcurtainwall由支承结构体系与面板组成的、可相对主体结构有一定的位移能力、不分担主体结构所受作用的建筑外维护结构或装饰性结构。2.1.3瓷板幕墙porcelainplatecurtainwall本规范所称的瓷板幕墙是指用瓷板作维护结构的建筑幕墙。2.1.4硅酮结构密封胶structuralsiliconesealant幕墙中用于板材与金属构架、板材与板材、板材与锚固件之间的结构用硅酮粘接材料，简称硅酮结构密封胶。2.1.5硅酮建筑密封胶weatherproofingsiliconesealant幕墙中用于嵌缝用的硅酮密封材料，又称耐候胶。2.1.6双金属腐蚀contactcorrosion由不同的金属或其它电子导体作为电极而形成的电偶腐蚀。2.1.7相容性coMPatibility黏结密封材料与其它材料接触时，不发生影响黏结密封材料黏结性的物理、化学变化的性能。2.1.8干挂法dry-jointprocess通过铝合金挂件由背栓将瓷板和支撑钢龙骨及混凝土连接的方法。2.2符号2.2.1材料力学性能C20—表示立方体强度标准为20N/mm2的混凝土强度等级；E—材料弹性模量；f—材料强度设计值；fP—瓷板强度设计值；fs—钢材强度设计值；fa—铝合金型材强度设计值；fc—混凝土轴心抗压强度设计值；fe—混凝土轴心抗拉强度设计值；S—荷载或作用产生的截面内立设计值；R—构件截面承载力设计值；μ—由荷载或作用标准值产生的位移或挠度；2.2.2作用和作用强度Gk—重力荷载标准值；M—弯矩设计值；Mx—绕x轴的弯矩设计值；My—绕y轴的弯矩设计值；N—轴力设计值；PEK—平行于幕墙平面的集中地震作用标准值；qEK—垂直于幕墙平面的水平地震作用标准值；qE—垂直于幕墙平面的水平地震作用设计值；qG—瓷板单位面积重力荷载设计值；W—风荷载设计值；WK—风荷载标准值；WO—基本风压；WK—风荷载材标准植；σWK—风荷载作用下瓷板最大应力标准值；σEK—地震作用下瓷最大应力标准值；2.2.3几何参数LX—瓷板水平边长；Ly—瓷板竖直边边；aX—瓷板水平向锚固孔中心至板边缘距离；ay—瓷板竖直向锚固孔中心至板边缘距离；A—构件截面面积或毛截面面积;瓷板幕墙平面面积；e—跨度；t—瓷板厚度；2.2.4系数α—材料线膨胀系数；αmax—水平地震影响系数最大值；βE—地震作用动力放大系数；βgz—阵风系数；μS—风荷载体型系数；μZ—风压高度变化系数；γ—材料泊松比；η—折减系数；3材料3.1一般规定3.1.1背栓式瓷板幕墙及干挂瓷板工程所用的材料应符合国家现行产品的规定，并应有出厂合格证；3.1.2背栓式瓷板幕墙及干挂瓷板工程所用材料的物理性能及力学性能应符合设计要求，且应采用不燃烧性或难燃烧性及具有耐气候性的材料，防火密封构造采用防火密封材料；3.1.3当瓷板含放射物质时，应符合现行国家标准和行业规范中的相关规定；3.1.4硅酮结构密封胶、硅酮耐候密封胶必须有与所接触材料的相容性试验报告，且必须在有效期内。3.2瓷板3.2.1瓷板常用规格按表3.2.1采用。表3.2.1瓷板常用规格表公称尺寸(mm)标准尺寸每平米重量kg/m2宽度长度...
