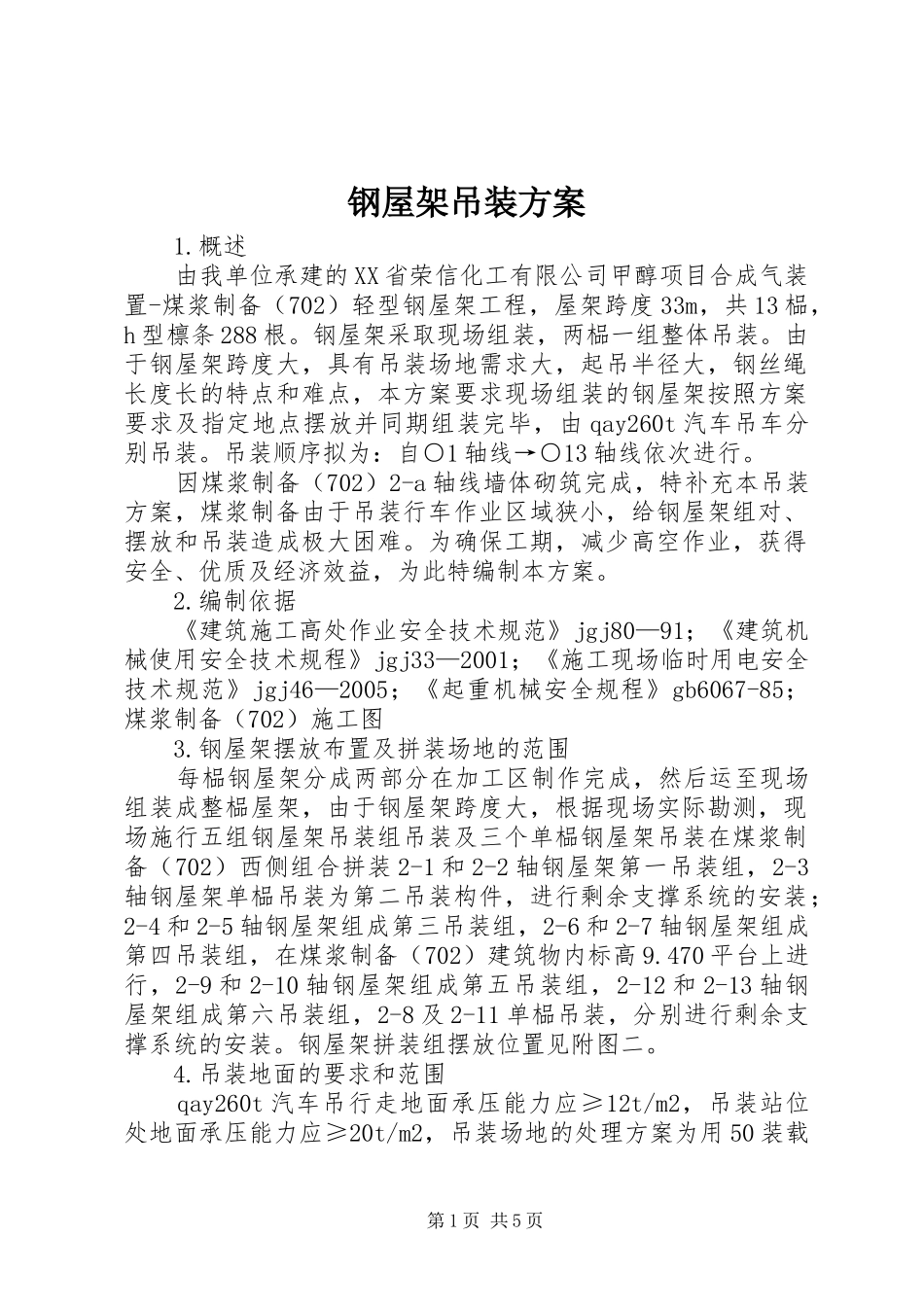

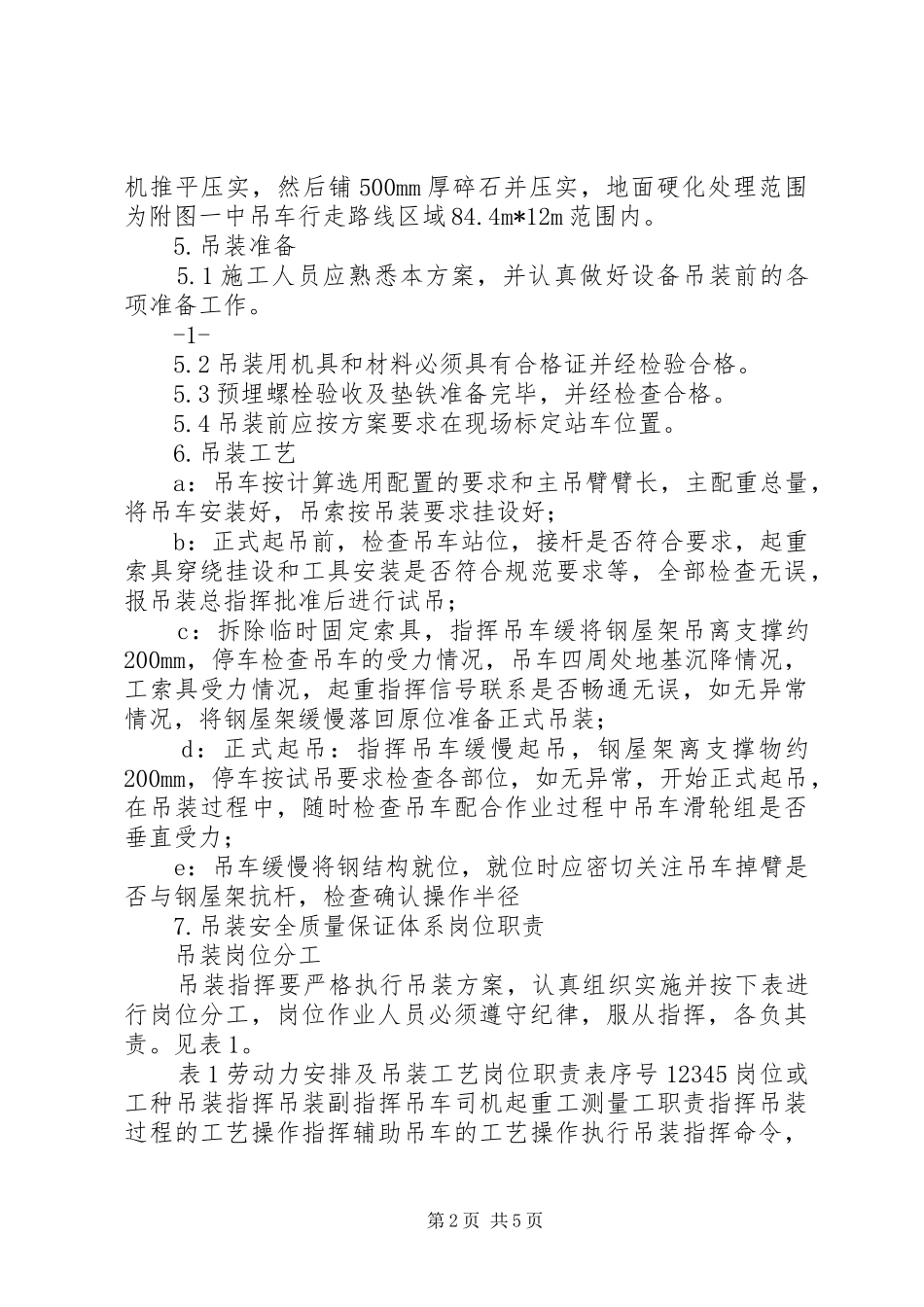

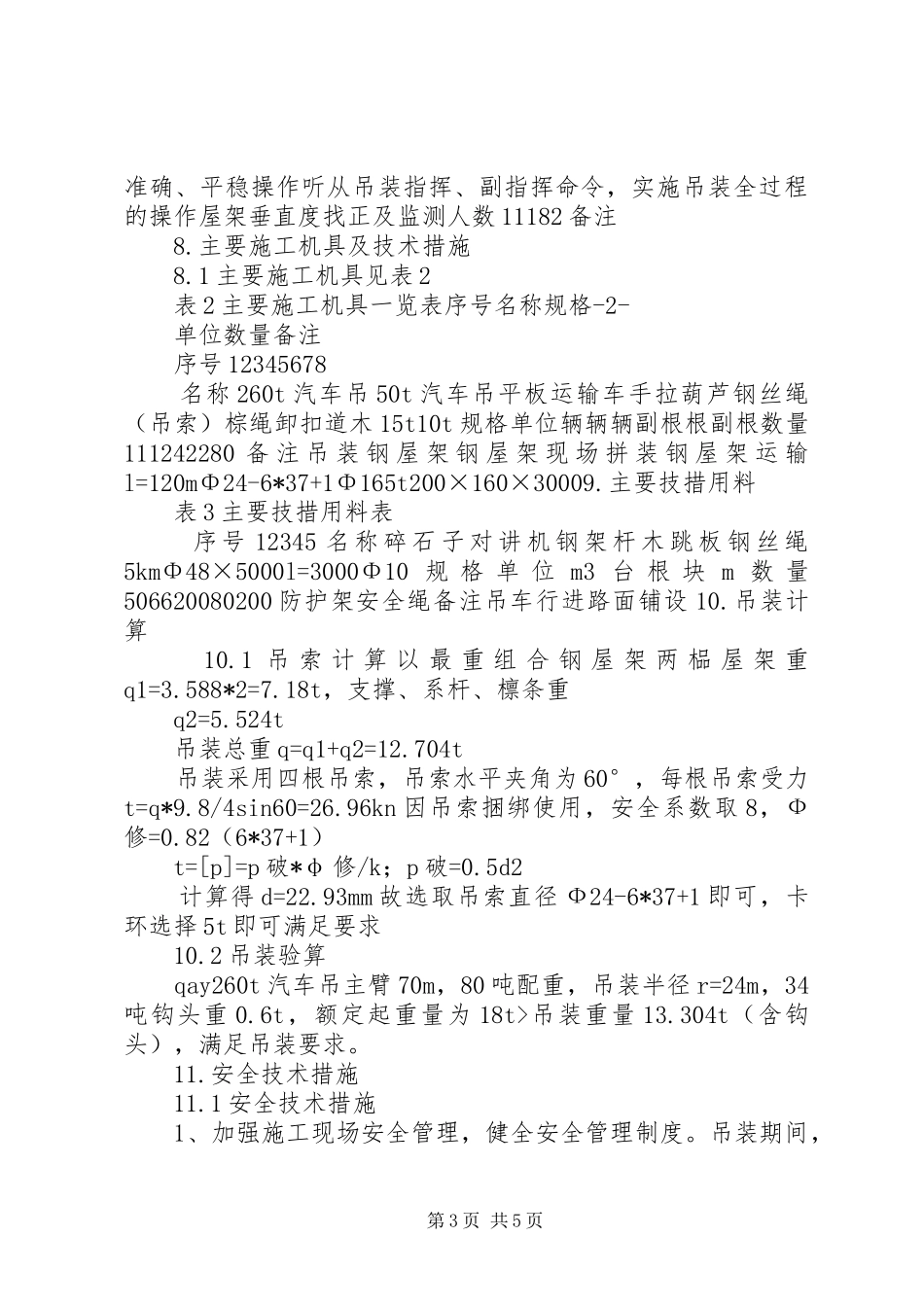

钢屋架吊装方案1.概述由我单位承建的XX省荣信化工有限公司甲醇项目合成气装置-煤浆制备（702）轻型钢屋架工程，屋架跨度33m，共13榀，h型檩条288根。钢屋架采取现场组装，两榀一组整体吊装。由于钢屋架跨度大，具有吊装场地需求大，起吊半径大，钢丝绳长度长的特点和难点，本方案要求现场组装的钢屋架按照方案要求及指定地点摆放并同期组装完毕，由qay260t汽车吊车分别吊装。吊装顺序拟为：自○1轴线→○13轴线依次进行。因煤浆制备（702）2-a轴线墙体砌筑完成，特补充本吊装方案，煤浆制备由于吊装行车作业区域狭小，给钢屋架组对、摆放和吊装造成极大困难。为确保工期，减少高空作业，获得安全、优质及经济效益，为此特编制本方案。2.编制依据《建筑施工高处作业安全技术规范》jgj80—91；《建筑机械使用安全技术规程》jgj33—2001；《施工现场临时用电安全技术规范》jgj46—2005；《起重机械安全规程》gb6067-85；煤浆制备（702）施工图3.钢屋架摆放布置及拼装场地的范围每榀钢屋架分成两部分在加工区制作完成，然后运至现场组装成整榀屋架，由于钢屋架跨度大，根据现场实际勘测，现场施行五组钢屋架吊装组吊装及三个单榀钢屋架吊装在煤浆制备（702）西侧组合拼装2-1和2-2轴钢屋架第一吊装组，2-3轴钢屋架单榀吊装为第二吊装构件，进行剩余支撑系统的安装；2-4和2-5轴钢屋架组成第三吊装组，2-6和2-7轴钢屋架组成第四吊装组，在煤浆制备（702）建筑物内标高9.470平台上进行，2-9和2-10轴钢屋架组成第五吊装组，2-12和2-13轴钢屋架组成第六吊装组，2-8及2-11单榀吊装，分别进行剩余支撑系统的安装。钢屋架拼装组摆放位置见附图二。4.吊装地面的要求和范围qay260t汽车吊行走地面承压能力应≥12t/m2，吊装站位处地面承压能力应≥20t/m2，吊装场地的处理方案为用50装载第1页共5页机推平压实，然后铺500mm厚碎石并压实，地面硬化处理范围为附图一中吊车行走路线区域84.4m*12m范围内。5.吊装准备5.1施工人员应熟悉本方案，并认真做好设备吊装前的各项准备工作。-1-5.2吊装用机具和材料必须具有合格证并经检验合格。5.3预埋螺栓验收及垫铁准备完毕，并经检查合格。5.4吊装前应按方案要求在现场标定站车位置。6.吊装工艺a：吊车按计算选用配置的要求和主吊臂臂长，主配重总量，将吊车安装好，吊索按吊装要求挂设好；b：正式起吊前，检查吊车站位，接杆是否符合要求，起重索具穿绕挂设和工具安装是否符合规范要求等，全部检查无误，报吊装总指挥批准后进行试吊；c：拆除临时固定索具，指挥吊车缓将钢屋架吊离支撑约200mm，停车检查吊车的受力情况，吊车四周处地基沉降情况，工索具受力情况，起重指挥信号联系是否畅通无误，如无异常情况，将钢屋架缓慢落回原位准备正式吊装；d：正式起吊：指挥吊车缓慢起吊，钢屋架离支撑物约200mm，停车按试吊要求检查各部位，如无异常，开始正式起吊，在吊装过程中，随时检查吊车配合作业过程中吊车滑轮组是否垂直受力；e：吊车缓慢将钢结构就位，就位时应密切关注吊车掉臂是否与钢屋架抗杆，检查确认操作半径7.吊装安全质量保证体系岗位职责吊装岗位分工吊装指挥要严格执行吊装方案，认真组织实施并按下表进行岗位分工，岗位作业人员必须遵守纪律，服从指挥，各负其责。见表1。表1劳动力安排及吊装工艺岗位职责表序号12345岗位或工种吊装指挥吊装副指挥吊车司机起重工测量工职责指挥吊装过程的工艺操作指挥辅助吊车的工艺操作执行吊装指挥命令，第2页共5页准确、平稳操作听从吊装指挥、副指挥命令，实施吊装全过程的操作屋架垂直度找正及监测人数11182备注8.主要施工机具及技术措施8.1主要施工机具见表2表2主要施工机具一览表序号名称规格-2-单位数量备注序号12345678名称260t汽车吊50t汽车吊平板运输车手拉葫芦钢丝绳（吊索）棕绳卸扣道木15t10t规格单位辆辆辆副根根副根数量111242280备注吊装钢屋架钢屋架现场拼装钢屋架运输l=120mΦ24-6*37+1Φ165t200×160×30009.主要技措用料表3主要技措用料表序号12345名称碎石子对讲机钢架杆木跳板钢丝绳5kmΦ48×5000l=3000Φ10规格单位m3台根块m数量506620080200防护架安全绳备注吊车行进路面铺设10.吊装计...
