仓库管理系统设计与实现VIP免费

仓库管理系统设计与实现_第1页
1/25
仓库管理系统设计与实现_第2页
2/25
仓库管理系统设计与实现_第3页
3/25

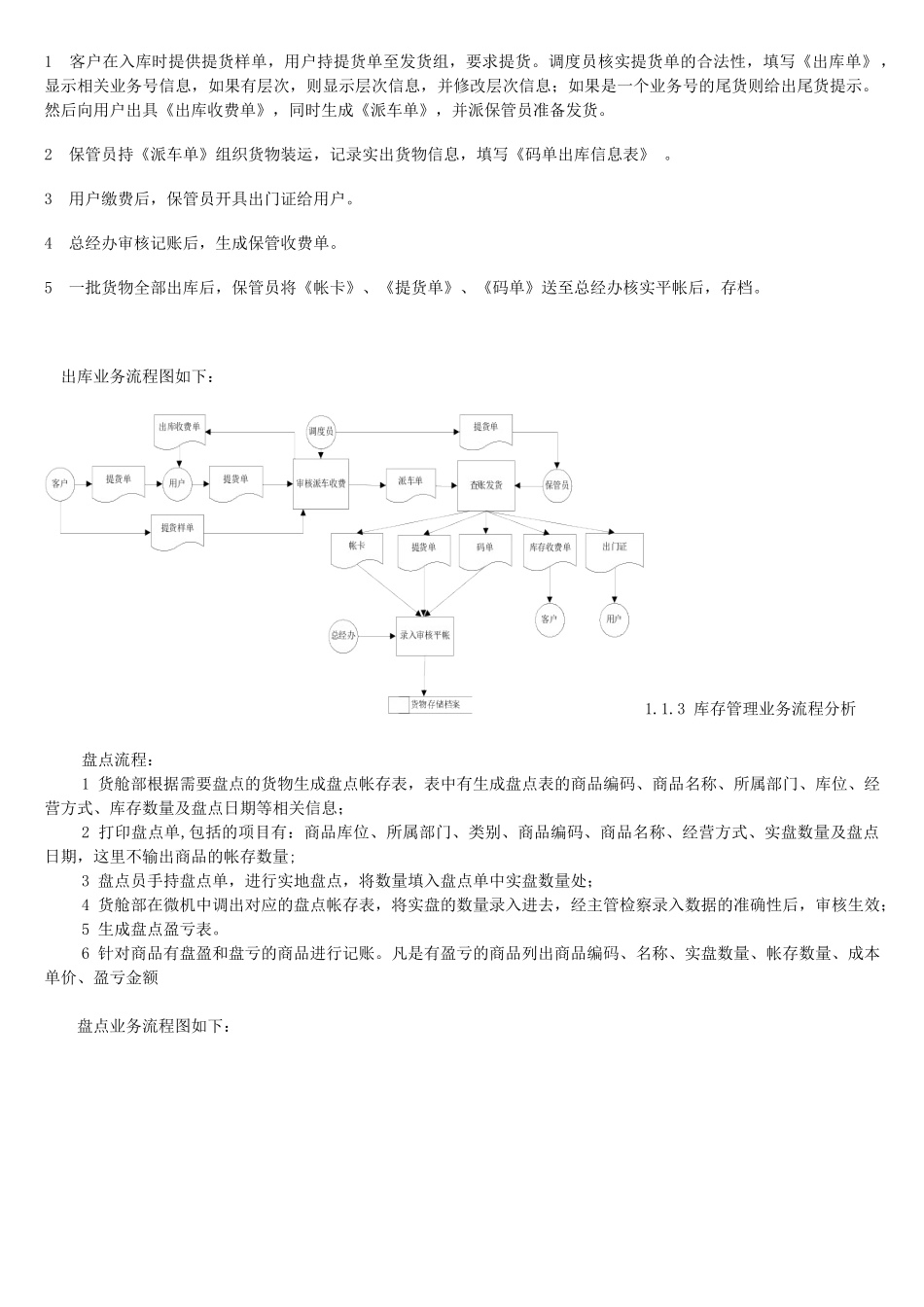

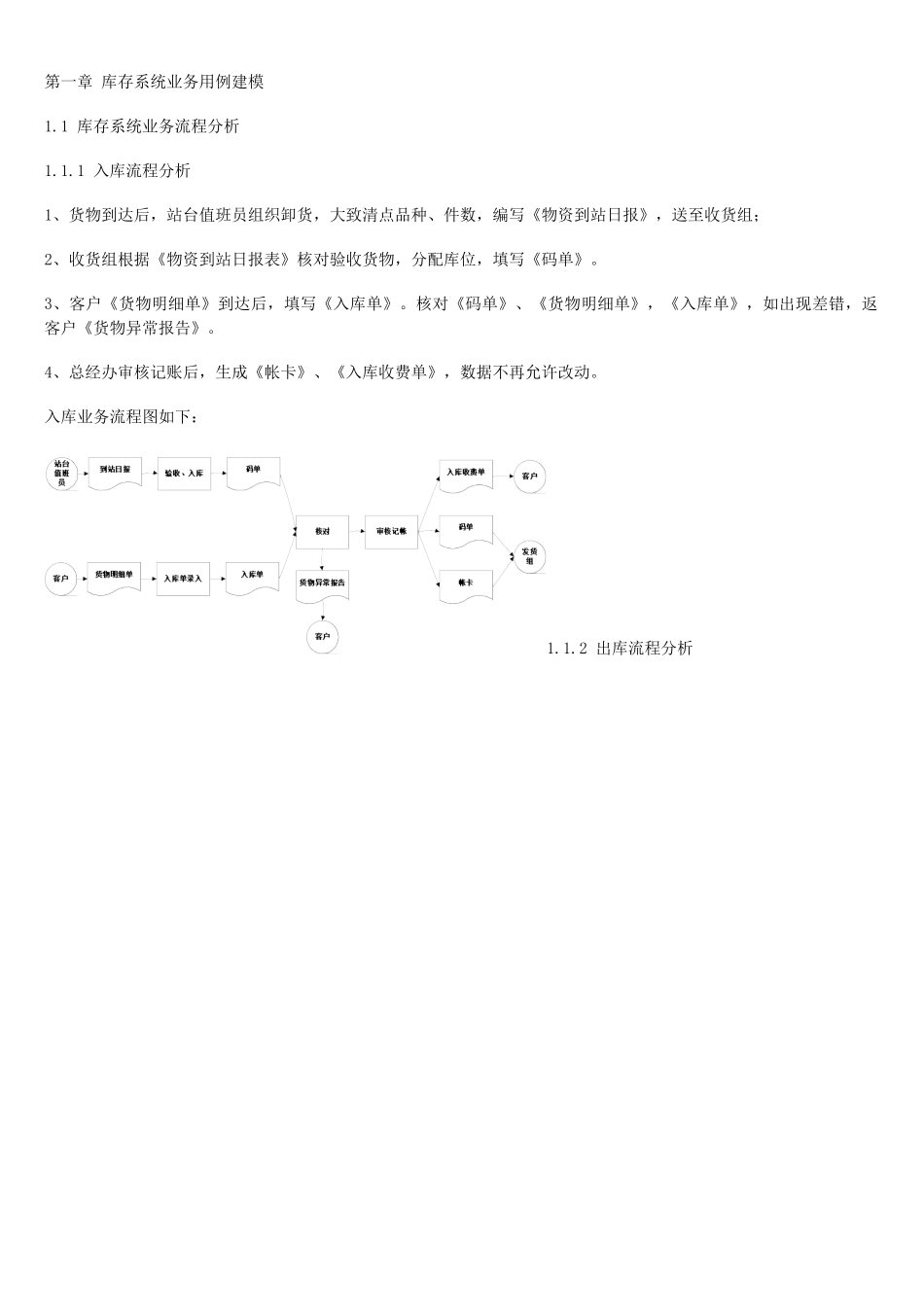

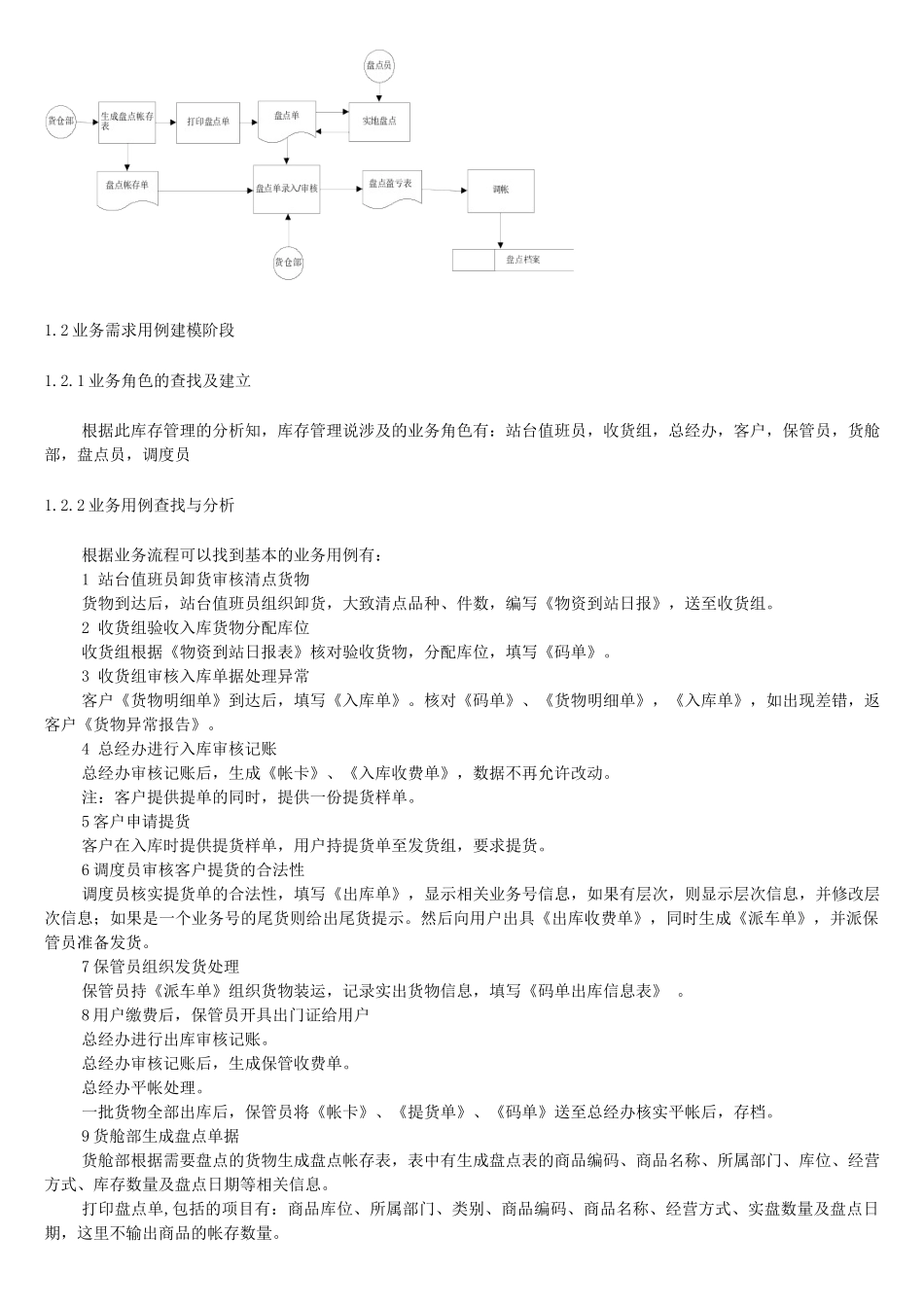

第一章库存系统业务用例建模1.1库存系统业务流程分析1.1.1入库流程分析1、货物到达后,站台值班员组织卸货,大致清点品种、件数,编写《物资到站日报》,送至收货组;2、收货组根据《物资到站日报表》核对验收货物,分配库位,填写《码单》。3、客户《货物明细单》到达后,填写《入库单》。核对《码单》、《货物明细单》,《入库单》,如出现差错,返客户《货物异常报告》。4、总经办审核记账后,生成《帐卡》、《入库收费单》,数据不再允许改动。入库业务流程图如下:1.1.2出库流程分析1客户在入库时提供提货样单,用户持提货单至发货组,要求提货。调度员核实提货单的合法性,填写《出库单》,显示相关业务号信息,如果有层次,则显示层次信息,并修改层次信息;如果是一个业务号的尾货则给出尾货提示。然后向用户出具《出库收费单》,同时生成《派车单》,并派保管员准备发货。2保管员持《派车单》组织货物装运,记录实出货物信息,填写《码单出库信息表》。3用户缴费后,保管员开具出门证给用户。4总经办审核记账后,生成保管收费单。5一批货物全部出库后,保管员将《帐卡》、《提货单》、《码单》送至总经办核实平帐后,存档。出库业务流程图如下:1.1.3库存管理业务流程分析盘点流程:1货舱部根据需要盘点的货物生成盘点帐存表,表中有生成盘点表的商品编码、商品名称、所属部门、库位、经营方式、库存数量及盘点日期等相关信息;2打印盘点单,包括的项目有:商品库位、所属部门、类别、商品编码、商品名称、经营方式、实盘数量及盘点日期,这里不输出商品的帐存数量;3盘点员手持盘点单,进行实地盘点,将数量填入盘点单中实盘数量处;4货舱部在微机中调出对应的盘点帐存表,将实盘的数量录入进去,经主管检察录入数据的准确性后,审核生效;5生成盘点盈亏表。6针对商品有盘盈和盘亏的商品进行记账。凡是有盈亏的商品列出商品编码、名称、实盘数量、帐存数量、成本单价、盈亏金额盘点业务流程图如下:1.2业务需求用例建模阶段1.2.1业务角色的查找及建立根据此库存管理的分析知,库存管理说涉及的业务角色有:站台值班员,收货组,总经办,客户,保管员,货舱部,盘点员,调度员1.2.2业务用例查找与分析根据业务流程可以找到基本的业务用例有:1站台值班员卸货审核清点货物货物到达后,站台值班员组织卸货,大致清点品种、件数,编写《物资到站日报》,送至收货组。2收货组验收入库货物分配库位收货组根据《物资到站日报表》核对验收货物,分配库位,填写《码单》。3收货组审核入库单据处理异常客户《货物明细单》到达后,填写《入库单》。核对《码单》、《货物明细单》,《入库单》,如出现差错,返客户《货物异常报告》。4总经办进行入库审核记账总经办审核记账后,生成《帐卡》、《入库收费单》,数据不再允许改动。注:客户提供提单的同时,提供一份提货样单。5客户申请提货客户在入库时提供提货样单,用户持提货单至发货组,要求提货。6调度员审核客户提货的合法性调度员核实提货单的合法性,填写《出库单》,显示相关业务号信息,如果有层次,则显示层次信息,并修改层次信息;如果是一个业务号的尾货则给出尾货提示。然后向用户出具《出库收费单》,同时生成《派车单》,并派保管员准备发货。7保管员组织发货处理保管员持《派车单》组织货物装运,记录实出货物信息,填写《码单出库信息表》。8用户缴费后,保管员开具出门证给用户总经办进行出库审核记账。总经办审核记账后,生成保管收费单。总经办平帐处理。一批货物全部出库后,保管员将《帐卡》、《提货单》、《码单》送至总经办核实平帐后,存档。9货舱部生成盘点单据货舱部根据需要盘点的货物生成盘点帐存表,表中有生成盘点表的商品编码、商品名称、所属部门、库位、经营方式、库存数量及盘点日期等相关信息。打印盘点单,包括的项目有:商品库位、所属部门、类别、商品编码、商品名称、经营方式、实盘数量及盘点日期,这里不输出商品的帐存数量。10盘点员进行实地盘点盘点员手持盘点单,进行实地盘点,将数量填入盘点单中实盘数量处。11货舱部进行盘点结果处理货舱部在微机中调出对应的盘点帐存表,将实盘的数量...
