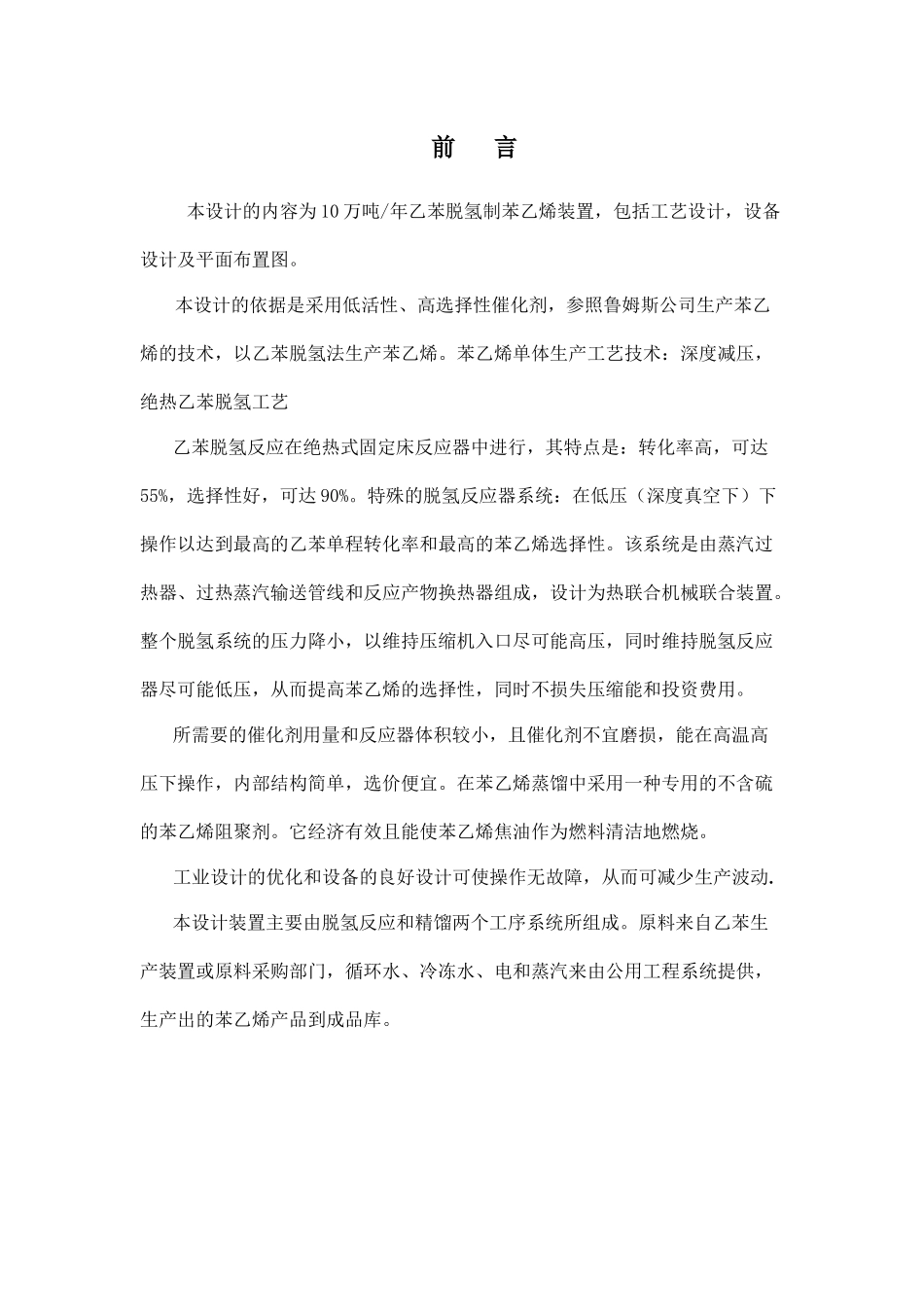

酒泉职业技术学院毕业设计（论文）2012级石油化工生产技术专业题目:年产十万吨苯乙烯工艺设计毕业时间：二〇一五年六月学生姓名：晏亮亮指导教师：徐晶班级：2012石化（2）班年月日酒泉职业技术学院2015届各专业毕业论文（设计）成绩评定表姓名晏亮亮班级12石化（2）班专业石油化工生产技术指导教师第一次指导意见年月日指导教师第二次指导意见年月日指导教师第三次指导意见年月日指导教师评语及评分成绩：签字（盖章）年月日答辩小组评价意见及评分成绩：签字（盖章）年月日教学系毕业实践环节指导小组意见签字（盖章）年月日学院毕业实践环节指导委员会审核意见签字（盖章）年月日前言本设计的内容为10万吨/年乙苯脱氢制苯乙烯装置，包括工艺设计，设备设计及平面布置图。本设计的依据是采用低活性、高选择性催化剂，参照鲁姆斯公司生产苯乙烯的技术，以乙苯脱氢法生产苯乙烯。苯乙烯单体生产工艺技术：深度减压，绝热乙苯脱氢工艺乙苯脱氢反应在绝热式固定床反应器中进行，其特点是：转化率高，可达55%，选择性好，可达90%。特殊的脱氢反应器系统：在低压（深度真空下）下操作以达到最高的乙苯单程转化率和最高的苯乙烯选择性。该系统是由蒸汽过热器、过热蒸汽输送管线和反应产物换热器组成，设计为热联合机械联合装置。整个脱氢系统的压力降小，以维持压缩机入口尽可能高压，同时维持脱氢反应器尽可能低压，从而提高苯乙烯的选择性，同时不损失压缩能和投资费用。所需要的催化剂用量和反应器体积较小，且催化剂不宜磨损，能在高温高压下操作，内部结构简单，选价便宜。在苯乙烯蒸馏中采用一种专用的不含硫的苯乙烯阻聚剂。它经济有效且能使苯乙烯焦油作为燃料清洁地燃烧。工业设计的优化和设备的良好设计可使操作无故障，从而可减少生产波动.本设计装置主要由脱氢反应和精馏两个工序系统所组成。原料来自乙苯生产装置或原料采购部门，循环水、冷冻水、电和蒸汽来由公用工程系统提供，生产出的苯乙烯产品到成品库。此设计过程中，为了计算方便，忽略了一些计算过程，故有一定的误差，另由于计算时间比较仓促，有些问题不能够直接解决。设计中有不少错误之处，请指导老师予以批评指正，多提出宝贵意见。苯乙烯设计任务书一、设计题目：年产10万吨苯乙烯的生产工艺设计二、设计原始条件：1、原料组成（质量%）组别乙苯甲苯苯∑1、2、399%0.8%0.2%100%4、5、698%1.2%0.8%100%2、操作条件：年工作日：300天，每天24小时，乙苯总转化率为55%乙苯损失量为纯乙苯投料量为4.66%配料比：原料烃/水蒸汽=1/2.6（质量比）温度T：第一反应器进口温度630℃，出口温度580℃第二反应器进口温度630℃，出口温度600℃压力P：床层平均操作压力1.5*105Pa（绝）3、选择性：C8H10→C8H8+H2（1）C8H10→C6H6+C2H4（2）C8H10+H2→C7H8+CH4（3）1、2、3（1）90%（2）3%（3）7%4、5、6（1）92%（2）3%（3）5%4、催化剂条件：（1）采用11#氧化铁催化剂，d=3mm，h=13mm（2）允许通入乙苯空速为：（0.5~0.9）Nm3乙苯/(m3Cat．h)（3）=1050kg/m3=1500kg/m35、参考数据：（1）反应器直径D=2m（2）取热损失为反应热为4%（3）k=exp(11.281-2545/RT)（4）K=exp(15.344-14656.5734/T)（5）Cat的有效系数η1=0.7η2=0.667（6）填料情况：取瓷环为25×25的拉西环，所填高度为250mm，锥形高度为250mm，锥角取900（7）压力：第一反应器进口压力为1.8*105Pa，出口压力为1.2*105Pa，平均压力为1.5*105Pa，压降ΔP=0.6*105Pa。（8）再沸器：取热损失为水蒸汽放出热量的3%，Q蒸汽=Q吸/（1-3%）（9）传热面积A：取K=32.12*4.18kJ目录一、绪论………………………………………………………………………………………51、原料的性质和用途…………………………………………………………………………52、苯乙烯的性质和用途………………………………………………………………………53、苯乙烯各种生产工艺及比较………………………………………………………………64、本工艺设计说明……………………………………………………………………………6二、生产工艺说明……………………………………………………………………………81、...
