隧道系统锚杆施工工艺必备手册VIP免费

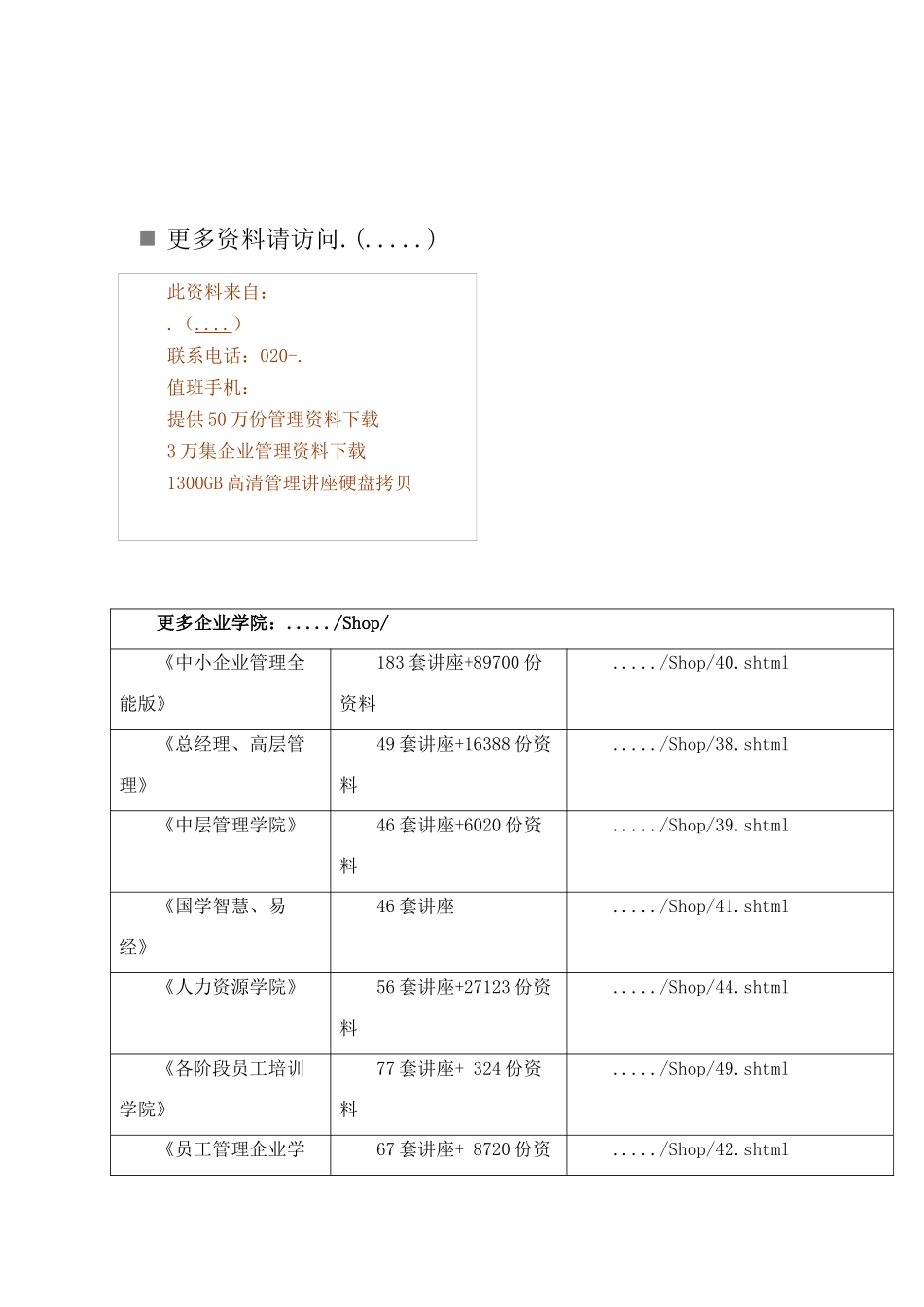

隧道系统锚杆施工工艺必备手册_第1页
1/13

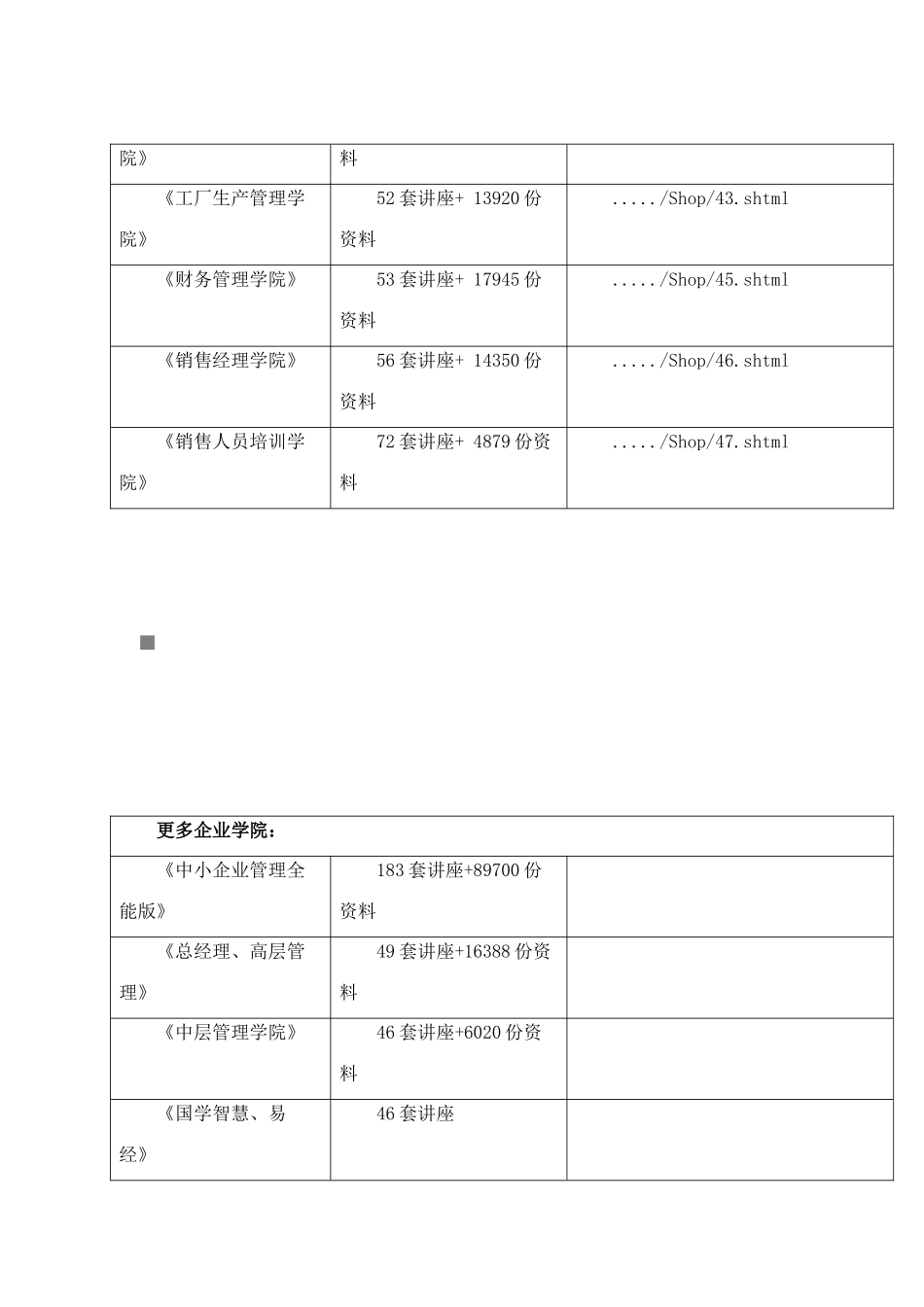

隧道系统锚杆施工工艺必备手册_第2页
2/13

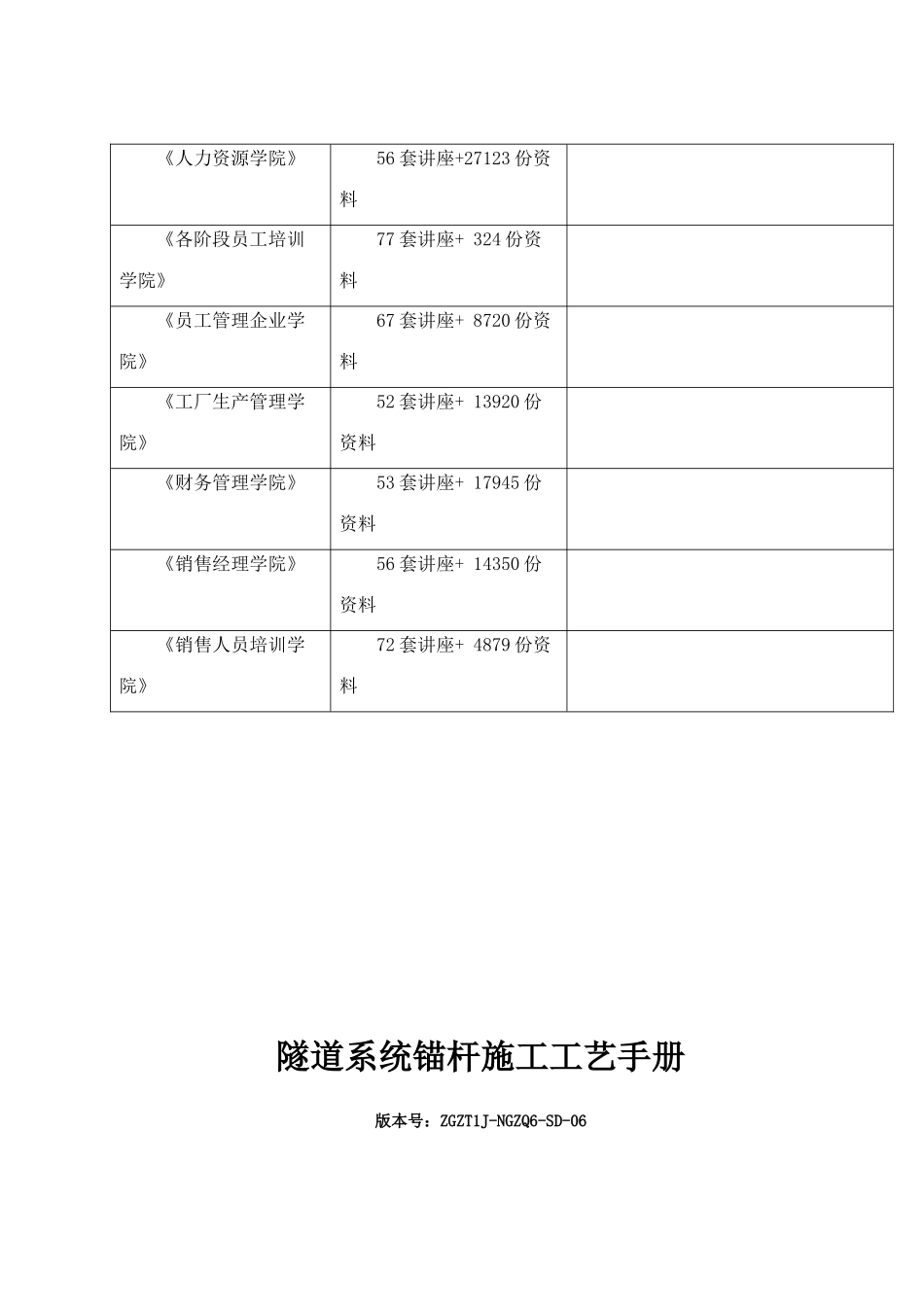

隧道系统锚杆施工工艺必备手册_第3页
3/13
更多资料请访问.(.....)更多企业学院:...../Shop/《中小企业管理全能版》183套讲座+89700份资料...../Shop/40.shtml《总经理、高层管理》49套讲座+16388份资料...../Shop/38.shtml《中层管理学院》46套讲座+6020份资料...../Shop/39.shtml《国学智慧、易经》46套讲座...../Shop/41.shtml《人力资源学院》56套讲座+27123份资料...../Shop/44.shtml《各阶段员工培训学院》77套讲座+324份资料...../Shop/49.shtml《员工管理企业学67套讲座+8720份资...../Shop/42.shtml此资料来自:.(....)联系电话:020-.值班手机:提供50万份管理资料下载3万集企业管理资料下载1300GB高清管理讲座硬盘拷贝院》料《工厂生产管理学院》52套讲座+13920份资料...../Shop/43.shtml《财务管理学院》53套讲座+17945份资料...../Shop/45.shtml《销售经理学院》56套讲座+14350份资料...../Shop/46.shtml《销售人员培训学院》72套讲座+4879份资料...../Shop/47.shtml更多企业学院:《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料隧道系统锚杆施工工艺手册版本号:ZGZT1J-NGZQ6-SD-06编制:复核:审核:目录第一章设计参数本标段隧道拱部144度范围内采用φ25带排气装置的中空锚杆,边墙采用Φ22全螺纹砂浆锚杆;锚杆用砂浆强度等级不低于M20,且所有锚杆均应设置垫板,垫板采用A3钢,尺寸不小于150mm×150mm×6mm;地下水具有侵蚀性时,应采用防腐锚杆;中空锚杆的技术要求应满足《中空锚杆技术条件》中的规定。本标段各级围岩锚杆设计参数见表1。表1各级围岩锚杆设计参数衬砌形式ⅡⅢaⅢbⅢcⅣaⅣbⅣcⅣdⅤaⅤbⅤc锚杆规格拱部φ25中空边墙无φ22砂浆设置部位拱部局部拱墙长度(m)2.533.54间距(环向m×纵向m)局部1.2×1.51.2×1.21.2×1.01.0×1.0每延米数量(m/根)拱部10/430/1030/1030/1042/1242/1242/1250.75/14.562/15.562/15.570/17.5边墙/18/618/618/621/621/621/624.5/728/728/736/9第二章施工工艺框图砂浆锚杆、中空锚杆施工工艺框图见图1、图2。第三章施工工艺1、施工准备1.1技术准备施工前,应由专业工程师向现场技术人员、作业人员进行技术交底,并确认人员、设备、材料、机具、作业环境满足正常作业的要求。1.2原材料及配合比准备表2原材料技术要求表材料名称技术要求水泥1)应优先采用硅酸盐水泥或普通硅酸盐水泥,强度等级不宜低于42.5MPa。2)遇含有较高可溶性硫酸盐地层或地下水地段,应按侵蚀类型和侵蚀程度采用相应的抗硫酸盐水材料名称技术要求泥;水泥的安定性、凝结时间均应合格。骨料与水泥中的碱离子可能发生反应时,应选用低碱水泥;喷混凝土需要有较高早期强度时,可选用硫铝酸盐水泥或其他早强水泥;3)有特殊要求时,应使用相应的特种水泥。砂细骨料应采用坚硬耐久的中砂或粗砂,细度模数应大于2.5。砂中小于0.075mm的颗粒不应大于20%。含泥量不应大于3%,泥块含量不应大于0.5%。水水质应符合工程用水的有关标准,水中不应含有影响水泥正常凝结与硬化的有害杂质,不应使用污水、海水、PH值小于4.5的酸性水、硫酸盐含量按计超过水重1%的水。带排气装置中空锚杆符合中空锚杆的规格和性能应现行铁道行业标准《中空锚杆技术条件》(TB/T3209-2008)的有关规定。砂浆锚杆锚杆材料的品种应采用HRB335,Φ22带肋钢筋,并应进行以下检验:⑴外观质量检验:杆体直径要均匀、一致,无严重锈蚀、弯折。⑵锚杆杆体抗拉力不小于180kN。⑶加工后的锚杆的杆体尺寸应符合设计要求,车丝部分无偏心,有焊接件时焊缝表面不得有裂纹、焊瘤等缺陷。垫板采用A3钢,尺寸不小于150mm×150mm×6mm。表3M20砂浆理论配合比表原材料产地每立方米砼用料量(kg)水泥砂饮用水外加剂水泥砂水外加剂中材P.O...
