古陶瓷制作工艺VIP免费

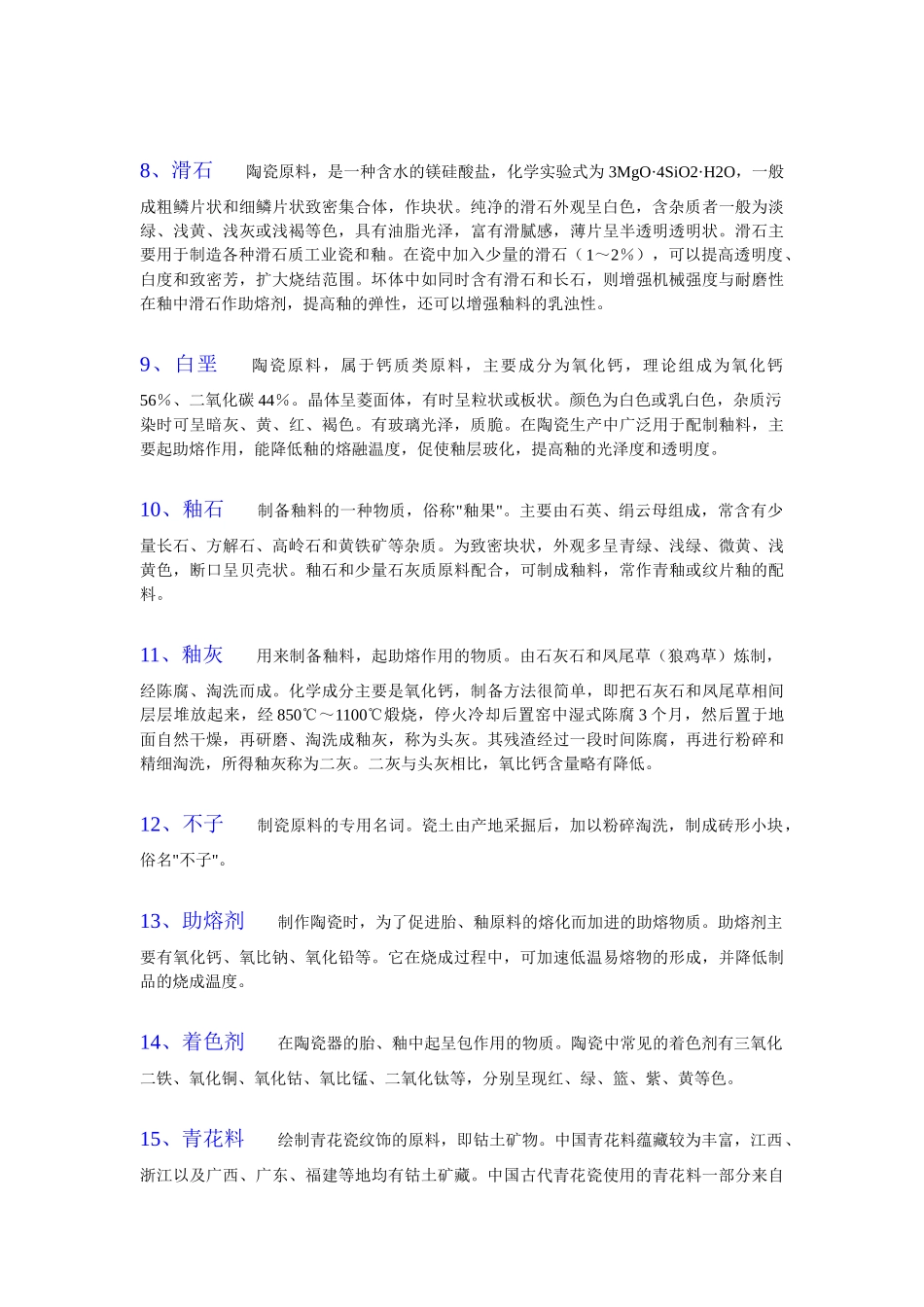

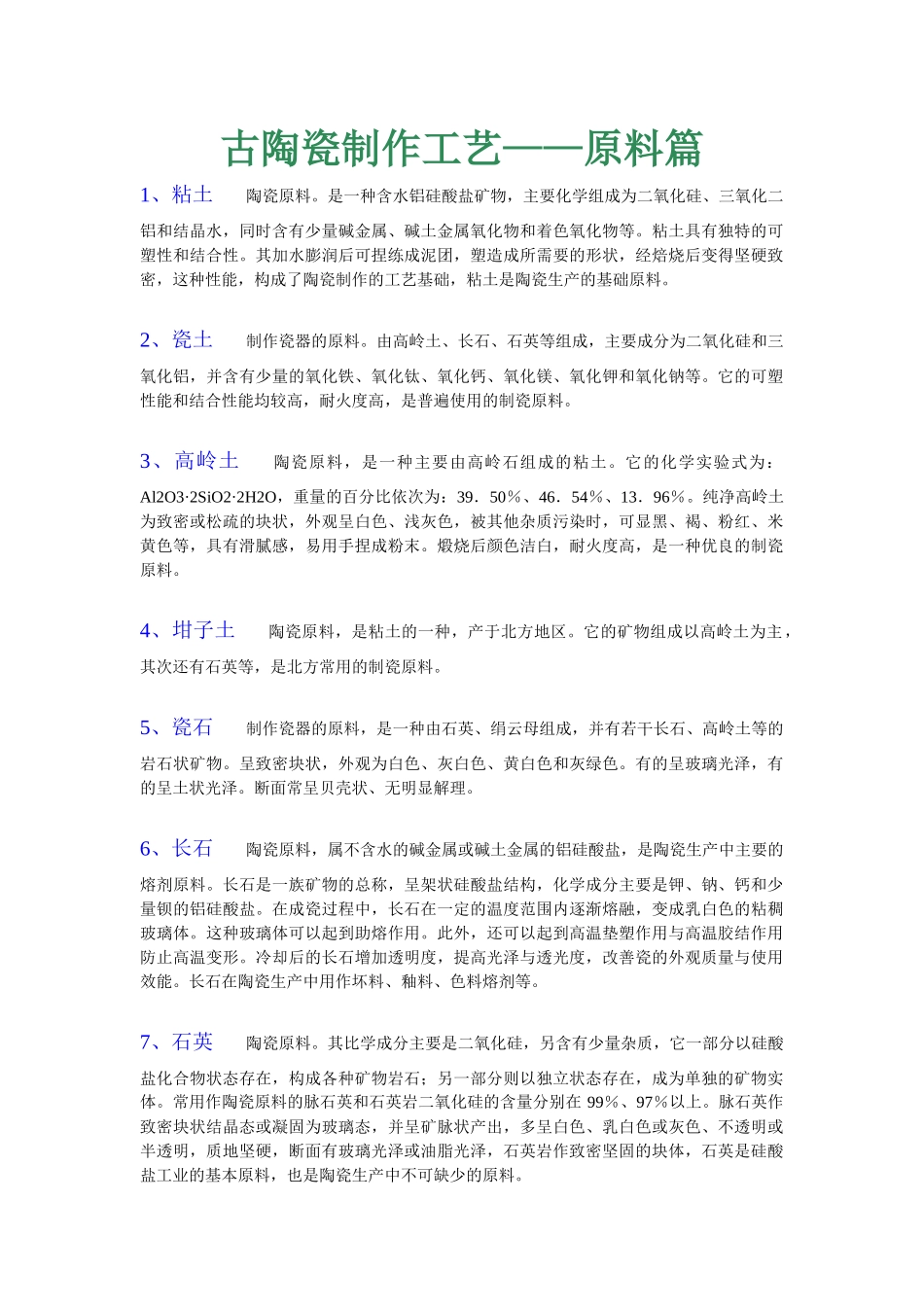

古陶瓷制作工艺——原料篇1、粘土陶瓷原料。是一种含水铝硅酸盐矿物，主要化学组成为二氧化硅、三氧化二铝和结晶水，同时含有少量碱金属、碱土金属氧化物和着色氧化物等。粘土具有独特的可塑性和结合性。其加水膨润后可捏练成泥团，塑造成所需要的形状，经焙烧后变得坚硬致密，这种性能，构成了陶瓷制作的工艺基础，粘土是陶瓷生产的基础原料。2、瓷土制作瓷器的原料。由高岭土、长石、石英等组成，主要成分为二氧化硅和三氧化铝，并含有少量的氧化铁、氧化钛、氧化钙、氧化镁、氧化钾和氧化钠等。它的可塑性能和结合性能均较高，耐火度高，是普遍使用的制瓷原料。3、高岭土陶瓷原料，是一种主要由高岭石组成的粘土。它的化学实验式为：Al2O3·2SiO2·2H2O，重量的百分比依次为：39．50％、46．54％、13．96％。纯净高岭土为致密或松疏的块状，外观呈白色、浅灰色，被其他杂质污染时，可显黑、褐、粉红、米黄色等，具有滑腻感，易用手捏成粉末。煅烧后颜色洁白，耐火度高，是一种优良的制瓷原料。4、坩子土陶瓷原料，是粘土的一种，产于北方地区。它的矿物组成以高岭土为主，其次还有石英等，是北方常用的制瓷原料。5、瓷石制作瓷器的原料，是一种由石英、绢云母组成，并有若干长石、高岭土等的岩石状矿物。呈致密块状，外观为白色、灰白色、黄白色和灰绿色。有的呈玻璃光泽，有的呈土状光泽。断面常呈贝壳状、无明显解理。6、长石陶瓷原料，属不含水的碱金属或碱土金属的铝硅酸盐，是陶瓷生产中主要的熔剂原料。长石是一族矿物的总称，呈架状硅酸盐结构，化学成分主要是钾、钠、钙和少量钡的铝硅酸盐。在成瓷过程中，长石在一定的温度范围内逐渐熔融，变成乳白色的粘稠玻璃体。这种玻璃体可以起到助熔作用。此外，还可以起到高温垫塑作用与高温胶结作用防止高温变形。冷却后的长石增加透明度，提高光泽与透光度，改善瓷的外观质量与使用效能。长石在陶瓷生产中用作坏料、釉料、色料熔剂等。7、石英陶瓷原料。其比学成分主要是二氧化硅，另含有少量杂质，它一部分以硅酸盐化合物状态存在，构成各种矿物岩石；另一部分则以独立状态存在，成为单独的矿物实体。常用作陶瓷原料的脉石英和石英岩二氧化硅的含量分别在99％、97％以上。脉石英作致密块状结晶态或凝固为玻璃态，并呈矿脉状产出，多呈白色、乳白色或灰色、不透明或半透明，质地坚硬，断面有玻璃光泽或油脂光泽，石英岩作致密坚固的块体，石英是硅酸盐工业的基本原料，也是陶瓷生产中不可缺少的原料。8、滑石陶瓷原料，是一种含水的镁硅酸盐，化学实验式为3MgO·4SiO2·H2O，一般成粗鳞片状和细鳞片状致密集合体，作块状。纯净的滑石外观呈白色，含杂质者一般为淡绿、浅黄、浅灰或浅褐等色，具有油脂光泽，富有滑腻感，薄片呈半透明透明状。滑石主要用于制造各种滑石质工业瓷和釉。在瓷中加入少量的滑石（1～2％），可以提高透明度、白度和致密芳，扩大烧结范围。坏体中如同时含有滑石和长石，则增强机械强度与耐磨性在釉中滑石作助熔剂，提高釉的弹性，还可以增强釉料的乳浊性。9、白垩陶瓷原料，属于钙质类原料，主要成分为氧化钙，理论组成为氧化钙56％、二氧化碳44％。晶体呈菱面体，有时呈粒状或板状。颜色为白色或乳白色，杂质污染时可呈暗灰、黄、红、褐色。有玻璃光泽，质脆。在陶瓷生产中广泛用于配制釉料，主要起助熔作用，能降低釉的熔融温度，促使釉层玻化，提高釉的光泽度和透明度。10、釉石制备釉料的一种物质，俗称"釉果"。主要由石英、绢云母组成，常含有少量长石、方解石、高岭石和黄铁矿等杂质。为致密块状，外观多呈青绿、浅绿、微黄、浅黄色，断口呈贝壳状。釉石和少量石灰质原料配合，可制成釉料，常作青釉或纹片釉的配料。11、釉灰用来制备釉料，起助熔作用的物质。由石灰石和凤尾草（狼鸡草）炼制，经陈腐、淘洗而成。化学成分主要是氧化钙，制备方法很简单，即把石灰石和凤尾草相间层层堆放起来，经850℃～1100℃煅烧，停火冷却后置窑中湿式陈腐3个月，然后置于地面自然干燥，再研磨、淘洗成釉灰，称为头灰。其残渣经过一段时间陈腐，再进行粉碎和精细淘洗，所得釉灰称为二灰。二灰与头灰相比，氧比...
