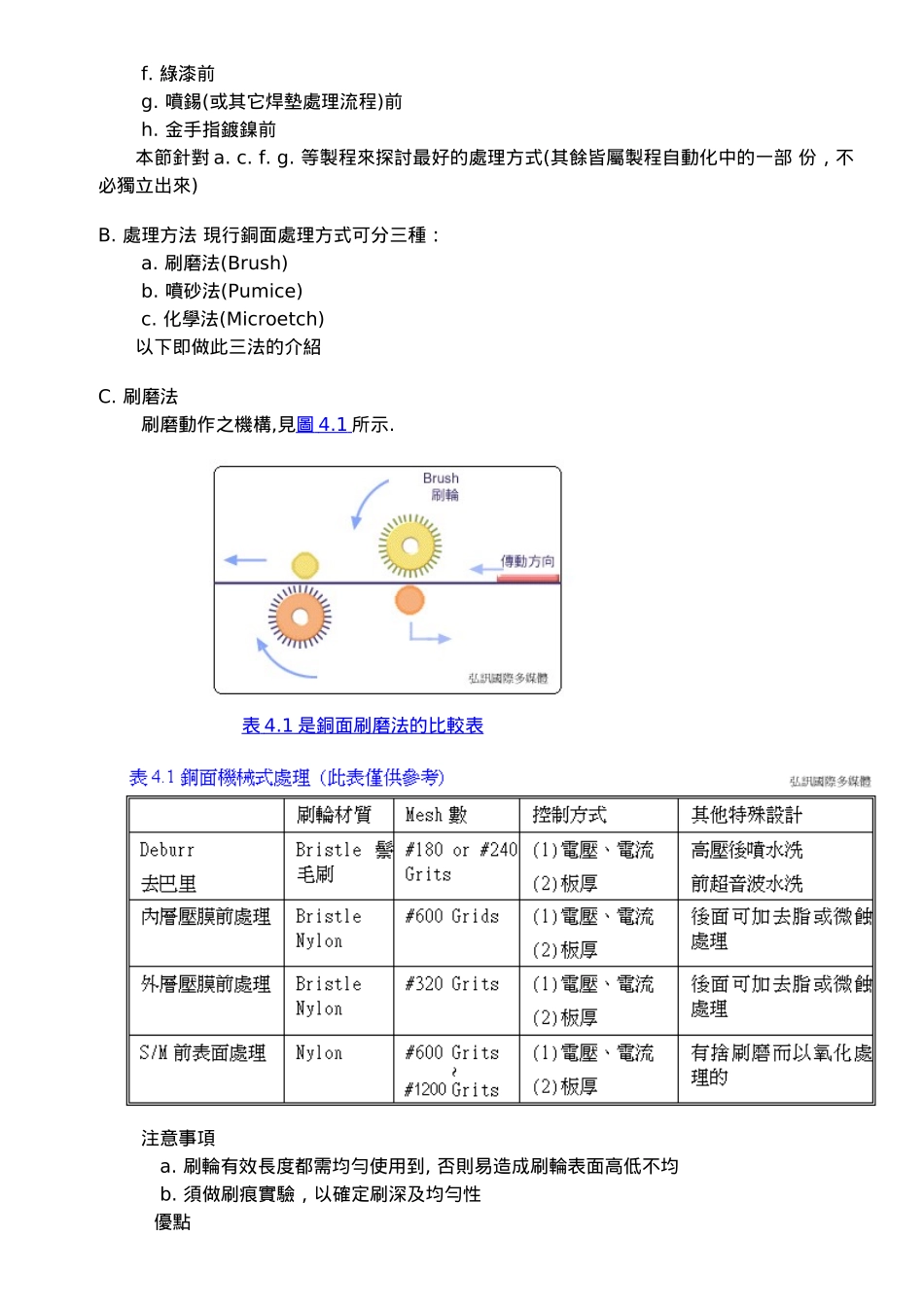

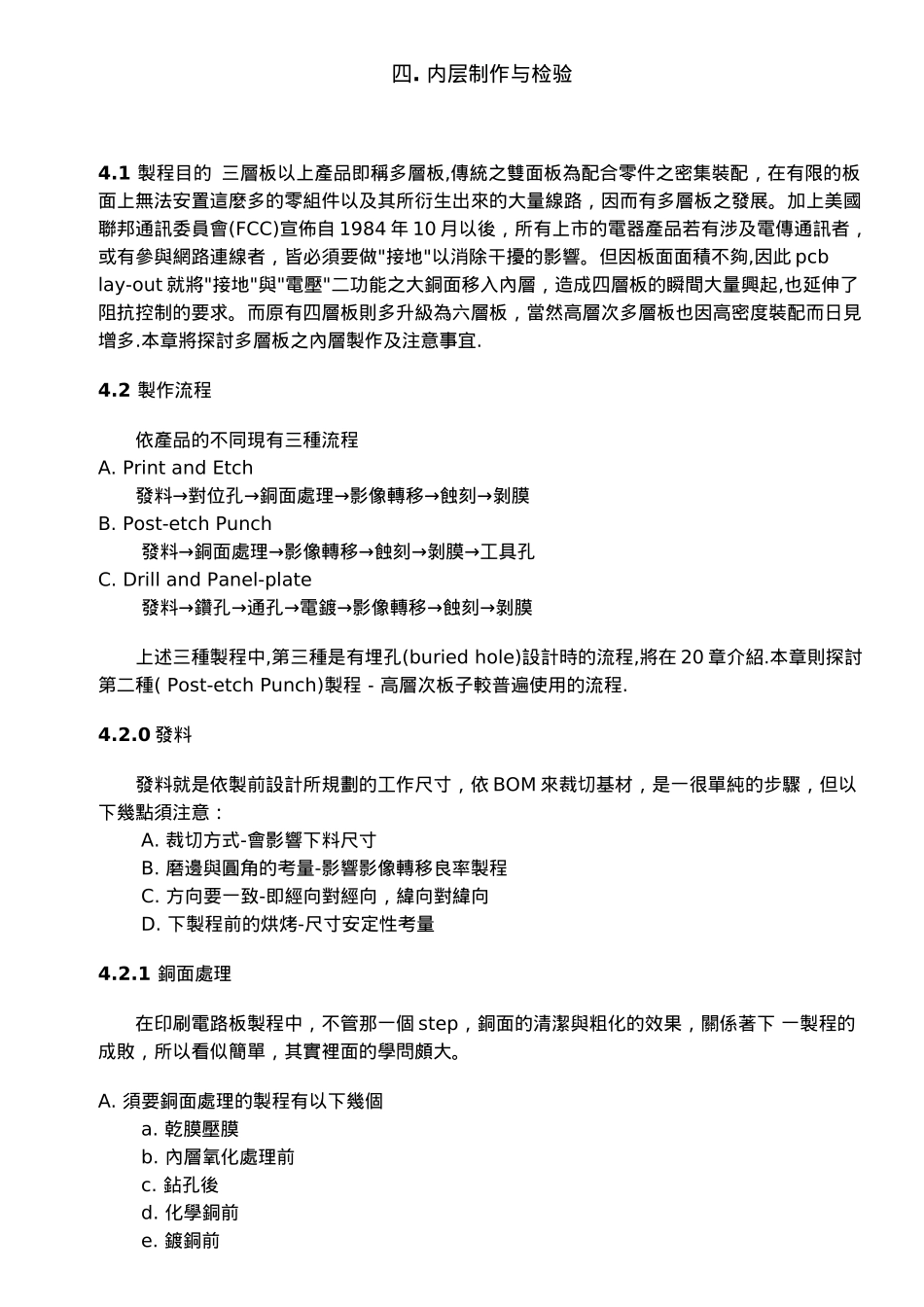

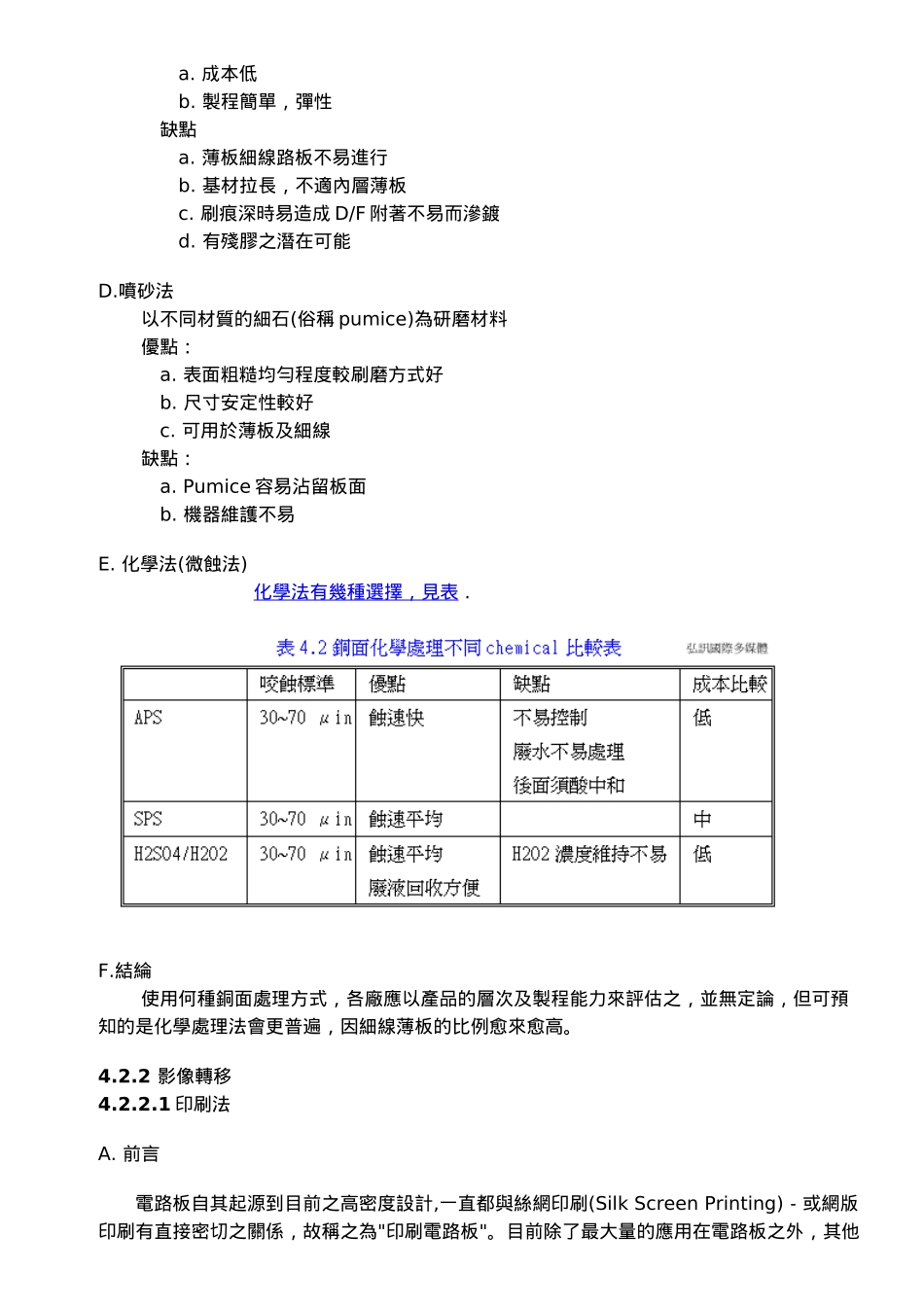

四.内层制作与检验4.1製程目的三層板以上產品即稱多層板,傳統之雙面板為配合零件之密集裝配，在有限的板面上無法安置這麼多的零組件以及其所衍生出來的大量線路，因而有多層板之發展。加上美國聯邦通訊委員會(FCC)宣佈自1984年10月以後，所有上市的電器產品若有涉及電傳通訊者，或有參與網路連線者，皆必須要做"接地"以消除干擾的影響。但因板面面積不夠,因此pcblay-out就將"接地"與"電壓"二功能之大銅面移入內層，造成四層板的瞬間大量興起,也延伸了阻抗控制的要求。而原有四層板則多升級為六層板，當然高層次多層板也因高密度裝配而日見增多.本章將探討多層板之內層製作及注意事宜.4.2製作流程依產品的不同現有三種流程A.PrintandEtch→→→→→發料對位孔銅面處理影像轉移蝕刻剝膜B.Post-etchPunch→→→→→發料銅面處理影像轉移蝕刻剝膜工具孔C.DrillandPanel-plate→→→→→→發料鑽孔通孔電鍍影像轉移蝕刻剝膜上述三種製程中,第三種是有埋孔(buriedhole)設計時的流程,將在20章介紹.本章則探討第二種(Post-etchPunch)製程－高層次板子較普遍使用的流程.4.2.0發料發料就是依製前設計所規劃的工作尺寸，依BOM來裁切基材，是一很單純的步驟，但以下幾點須注意：A.裁切方式-會影響下料尺寸B.磨邊與圓角的考量-影響影像轉移良率製程C.方向要一致-即經向對經向，緯向對緯向D.下製程前的烘烤-尺寸安定性考量4.2.1銅面處理在印刷電路板製程中，不管那一個step，銅面的清潔與粗化的效果，關係著下一製程的成敗，所以看似簡單，其實裡面的學問頗大。A.須要銅面處理的製程有以下幾個a.乾膜壓膜b.內層氧化處理前c.鉆孔後d.化學銅前e.鍍銅前f.綠漆前g.噴錫(或其它焊墊處理流程)前h.金手指鍍鎳前本節針對a.c.f.g.等製程來探討最好的處理方式(其餘皆屬製程自動化中的一部份，不必獨立出來)B.處理方法現行銅面處理方式可分三種：a.刷磨法(Brush)b.噴砂法(Pumice)c.化學法(Microetch)以下即做此三法的介紹C.刷磨法刷磨動作之機構,見圖4.1所示.表4.1是銅面刷磨法的比較表注意事項a.刷輪有效長度都需均勻使用到,否則易造成刷輪表面高低不均b.須做刷痕實驗，以確定刷深及均勻性優點a.成本低b.製程簡單，彈性缺點a.薄板細線路板不易進行b.基材拉長，不適內層薄板c.刷痕深時易造成D/F附著不易而滲鍍d.有殘膠之潛在可能D.噴砂法以不同材質的細石(俗稱pumice)為研磨材料優點：a.表面粗糙均勻程度較刷磨方式好b.尺寸安定性較好c.可用於薄板及細線缺點：a.Pumice容易沾留板面b.機器維護不易E.化學法(微蝕法)化學法有幾種選擇，見表.F.結綸使用何種銅面處理方式，各廠應以產品的層次及製程能力來評估之，並無定論，但可預知的是化學處理法會更普遍，因細線薄板的比例愈來愈高。4.2.2影像轉移4.2.2.1印刷法A.前言電路板自其起源到目前之高密度設計,一直都與絲網印刷(SilkScreenPrinting)－或網版印刷有直接密切之關係，故稱之為"印刷電路板"。目前除了最大量的應用在電路板之外，其他電子工業尚有厚膜(ThickFilm)的混成電路(HybridCircuit)、晶片電阻(ChipResist)、及表面黏裝(SurfaceMounting)之錫膏印刷等也都優有應用。由於近年電路板高密度,高精度的要求,印刷方法已無法達到規格需求,因此其應用範圍漸縮,而乾膜法已取代了大部分影像轉移製作方式.下列是目前尚可以印刷法cover的製程:a.單面板之線路,防焊(大量產多使用自動印刷,以下同)b.單面板之碳墨或銀膠c.雙面板之線路,防焊d.濕膜印刷e.內層大銅面f.文字g.可剝膠(Peelableink)除此之外,印刷技術員培養困難,工資高.而乾膜法成本逐漸降低因此也使兩者消長明顯.B.絲網印刷法(ScreenPrinting)簡介絲網印刷中幾個重要基本原素:網材,網版,乳劑,曝光機,印刷機,刮刀,油墨,烤箱等,以下逐一簡單介紹.a.網布材料(1)依材質不同可分絲絹(silk),尼龍(nylon),聚酯(Polyester,或稱特多龍),不銹鋼,等.電路板常用者為後三者.(2)編織法:最常用也最好用的是單絲平織法PlainWeave.(3)網目數(mesh),網布厚度(thickness),線徑(diameter),開口(opening)的關係見表常用的不銹鋼網布諸元素開口:見圖4.2所示網目數:每inch或cm中的開口數線徑:網布織絲的直徑網布厚度:厚度規格...
