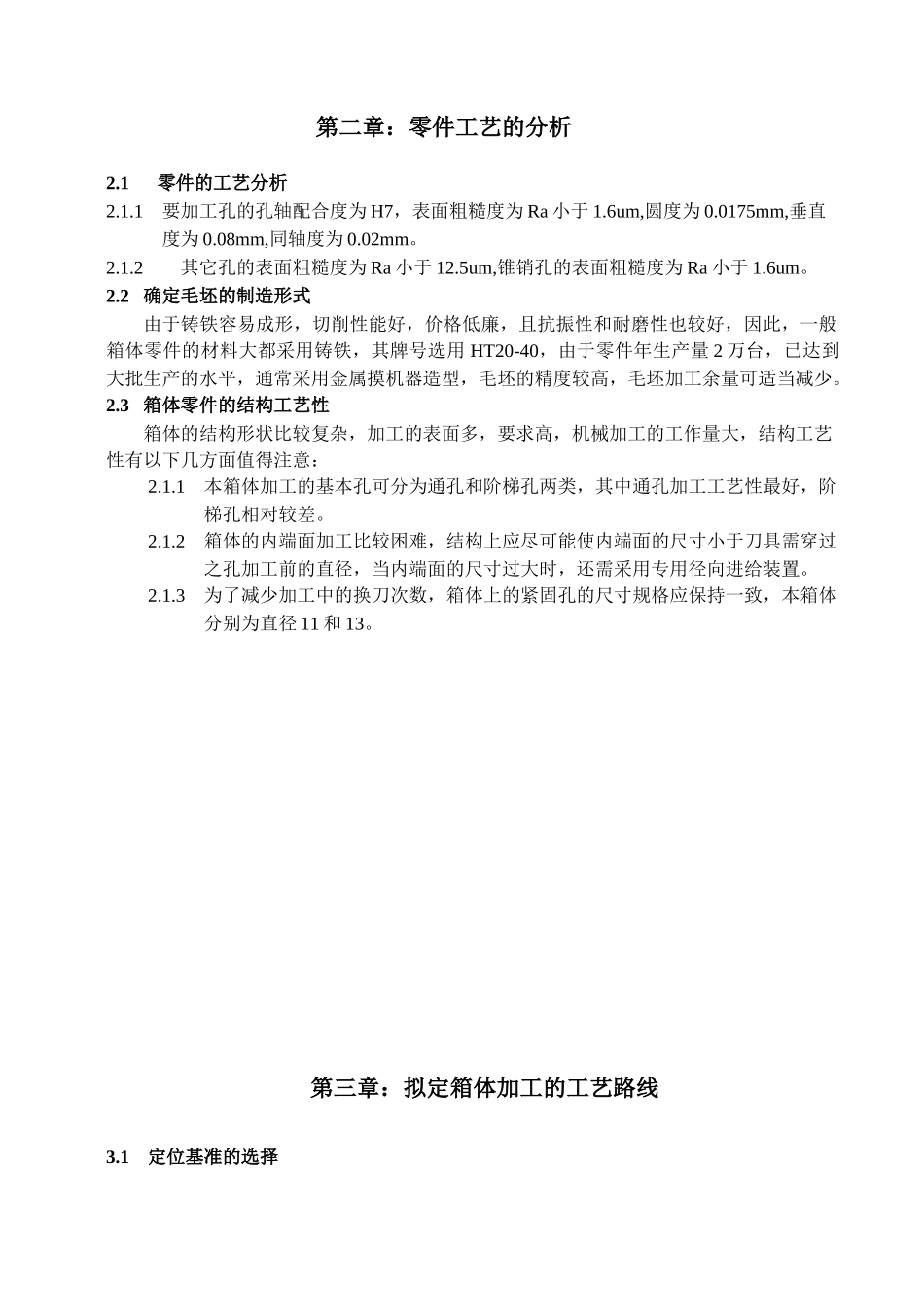

第一章:概述箱体零件是机器或部件的基础零件,它把有关零件联结成一个整体,使这些零件保持正确的相对位置,彼此能协调地工作.因此,箱体零件的制造精度将直接影响机器或部件的装配质量,进而影响机器的使用性能和寿命.因而箱体一般具有较高的技术要求.由于机器的结构特点和箱体在机器中的不同功用,箱体零件具有多种不同的结构型式,其共同特点是:结构形状复杂,箱壁薄而不均匀,内部呈腔型;有若干精度要求较高的平面和孔系,还有较多的紧固螺纹孔等.箱体零件的毛坯通常采用铸铁件.因为灰铸铁具有较好的耐磨性,减震性以及良好的铸造性能和切削性能,价格也比较便宜.有时为了减轻重量,用有色金属合金铸造箱体毛坯(如航空发动机上的箱体等).在单件小批生产中,为了缩短生产周期有时也采用焊接毛坯.毛坯的铸造方法,取决于生产类型和毛坯尺寸.在单件小批生产中,多采用木模手工造型;在大批量生产中广泛采用金属模机器造型,毛坯的精度较高.箱体上大于30—50mm的孔,一般都铸造出顶孔,以减少加工余量.第二章：零件工艺的分析2.1零件的工艺分析2.1.1要加工孔的孔轴配合度为H7，表面粗糙度为Ra小于1.6um,圆度为0.0175mm,垂直度为0.08mm,同轴度为0.02mm。2.1.2其它孔的表面粗糙度为Ra小于12.5um,锥销孔的表面粗糙度为Ra小于1.6um。2.2确定毛坯的制造形式由于铸铁容易成形，切削性能好，价格低廉，且抗振性和耐磨性也较好，因此，一般箱体零件的材料大都采用铸铁，其牌号选用HT20-40，由于零件年生产量2万台，已达到大批生产的水平，通常采用金属摸机器造型，毛坯的精度较高，毛坯加工余量可适当减少。2.3箱体零件的结构工艺性箱体的结构形状比较复杂，加工的表面多，要求高，机械加工的工作量大，结构工艺性有以下几方面值得注意：2.1.1本箱体加工的基本孔可分为通孔和阶梯孔两类，其中通孔加工工艺性最好，阶梯孔相对较差。2.1.2箱体的内端面加工比较困难，结构上应尽可能使内端面的尺寸小于刀具需穿过之孔加工前的直径，当内端面的尺寸过大时，还需采用专用径向进给装置。2.1.3为了减少加工中的换刀次数，箱体上的紧固孔的尺寸规格应保持一致，本箱体分别为直径11和13。第三章：拟定箱体加工的工艺路线3.1定位基准的选择定位基准有粗基准和精基准只分，通常先确定精基准，然后确定粗基准。3.1.1精基准的选择精基准的选择应重保证零件的加工精度，特别是加工表面的相互位置精度来考虑，同时也要考虑到装夹方便，夹具结构方便。选择精基准应遵循下列原则：①“基准重合”原则即应尽可能选用设计基准作为精基准。这样可以避免由于基准不重合而引起的误差。②“基准统一”原则即应尽可能选择加工工件的多个表面时都能使用的一组定位基准作为精基准。这样就便于保证各加工表面的相互位置精度，避免基准变换说产生的误差，并能简化夹具的设计制造。③“互为基准”原则当两个表面相互位置精度以及他们自身的尺寸与形状精度都要求很高时，可以采取互为基准的原则，反复多次进行加工。④“自为基准”原则有些精加工或光整加工工序要求加工余量小而均匀，再加工时就应尽量选择加工表面本身作为精基准，而该表面与其他表面之间的位置精度则有先行工序保证。根据大批大量生产的减速器箱体通常以顶面和两定位销孔为精基准，,这种定位方式很简单地限制了工件六个自由度，定位稳定可靠；在一次安装下，可以加工除定位面以外的所有五个面上的孔或平面，也可以作为从粗加工到精加工的大部分工序的定位基准，实现“基准统一”；此外，这种定位方式夹紧方便，工件的夹紧变形小；易于实现自动定位和自动夹紧，且不存在基准不重合误差。3.1.2粗基准的选择粗基准的选择主要影响不加工表面与加工表面的相互位置精度，以及加工表面的余量分配。选择粗基准时必须注意以下几个问题：①如果必须首先保证工件上加工表面与不加工表面之间的位置精度要求，应以不加工表面作为粗基准。如果工件上由很多不需加工的表面，则应以其中与加工表面的位置精度要求较高的表面作为粗基准。②必须首先保证工件上的某种要表面的加工余量均匀，则应选择该表面作为粗基准。③选作粗基准的表面应尽量平整光洁，不应有飞边、浇口、冒口等缺陷。④粗基准...
