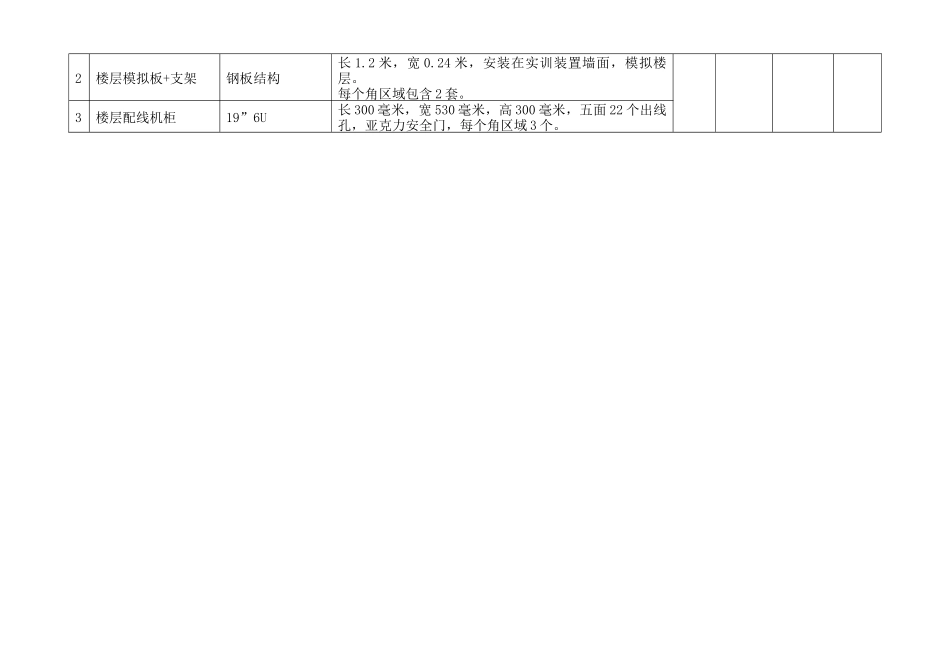

网络综合布线工程技术实训室项目设备数量、规格和单价表1、网络综合布线实训装置产品型号：KYSYZ-04-0433西安开元专利产品，西元商标序产品名称型号/规格产品结构和功能描述数量单价金额品牌1全钢结构的综合布线实训装置多功能仿真墙模块型号：KYSYZ-04-0433规格：全钢结构长2.64米，宽2.64米，高2.6米。每个模块尺寸：长1.2米，宽0.24米，高2.6米。产品结构：全钢结构，由4模块组成4个角，每个角3人，满足12人同时实训。每个角区域模拟三层建筑结构，配套三个6U实训专用机柜。同时或者交叉模拟网络综合布线工程的4个工作区、4个设备间、4个垂直、4个水平、4个管理等子系统实训。模块化设计，能按教室尺寸合理布局，适合任意楼层安装。实训功能：（1）具有网络综合布线设计和工程技术实训平台功能。（2）保证12名学生同时实训，满足4组学生（每组3人）同时或交叉进行综合布线工程七个子系统实训功能。（3）能够同时开展4个工作区或4个设备间子系统或4个垂直子系统或4个水平子系统等项目的实训功能。（4）综合布线实训设备为全钢结构，预设100X100毫米或80X80毫米间距的各种网络设备、插座、机柜等安装螺孔，实训过程保证无尘操作，重点突出工程技术实训。（5）保证实训次数10000次以上，设备十年以上寿命。（6）实训一致性好，相同实训项目，实训结果相同，并且每组实训难易程度相同。（7）具有搭建多种网络永久链路、信道链路平台功能。（8）扩展功能强大，能够扩展为监控系统、报警、智能化管理系统实训平台等。4模块2250090000西安开元专利产品西元商标2楼层模拟板+支架钢板结构长1.2米，宽0.24米，安装在实训装置墙面，模拟楼层。每个角区域包含2套。3楼层配线机柜19”6U长300毫米，宽530毫米，高300毫米，五面22个出线孔，亚克力安全门，每个角区域3个。2、光缆配线实训装置产品型号：KYPXZ-02-05西安开元专利产品，西元商标序产品名称型号/规格产品结构和功能描述数量单价金额品牌1光缆配线实训装置型号：KYPXZ-02-05规格：长0.6米，宽0.53米，高1.8米，开放式机架。产品结构：安装有组合式光纤配线架2个，压接线实验仪1台，网络跳线测试仪1台，配线架2个，110跳线架2个，理线环2个，零件/工具盒1个，地弹式RJ45网络端口、RJ11语音端口和220V电源端口各1个，2人/台同时实训。实训功能：（1）能够进行光缆配线和熔接实训。两个光纤配线架之间相互连接进行熔接操作实训，也能与其它光纤配线架相互连接进行熔接操作实训。西元光纤配线架针对教学实训专门设计和生产。采用多功能组合式结构；钢板厚度和强度远远超过工程产品，结实坚固，特别适合数千次的反复安装和拆卸实训操作；光纤配线架安装的耦合器，既能满足单模光纤也能满足多模光纤；既能安装室外光缆，也能安装室内光缆；既有ST口，也有SC口，包括8个ST接口和8个SC接口，每次能够熔接16芯光纤，也能插接8根ST-ST光纤跳线或者8根SC-SC光纤跳线，或者16根ST-SC光纤跳线。（2）能够进行网络铜缆的配线和端接实训，每台设备每次端接6根铜缆双绞线的两端，每根双绞线两端各端接线8次，每次实训每人端接线96次。每芯线端接有对应的指示灯直观和持续显示端接连接状况和线序，共有96个指示灯分48组，同时显示6根双绞线的全部端接情况，能够直观判断双绞线的跨接、反接、短路、断路等故障。（3）能够制作和测量4根网络跳线，对应指示灯显示两端RJ45接头的压接线端接连接状况和线序，每根跳线对应8组16个指示灯直观和持续显示连接状况和线序，共有64个指示灯分为32组，同时显示4根跳线的全部线序情况，直观判断铜缆的跨接、反接、断路等故障。（4）能与网络配线架、通信跳线架组合进行多种端接实训，仿真机柜内配线端接。（5）能够模拟配线端接、永久链路常见故障，也能进2台2550051000西安开元专利产品西元商标行故障维修训练。如：跨接、反接、短路、断路等。（6）实训设备具有5000次以上的端接实训功能。（7）能够搭建多种网络链路和测试链路的平台。3、综合布线故障检测实训装置产品型号：KYGJZ-07-01西安开元专利产品，西元商标序产品名称型号/规格产品结构和功能描述数量单价金额品牌1.综合布线故障检测实训装置型号：KYGJZ-...
