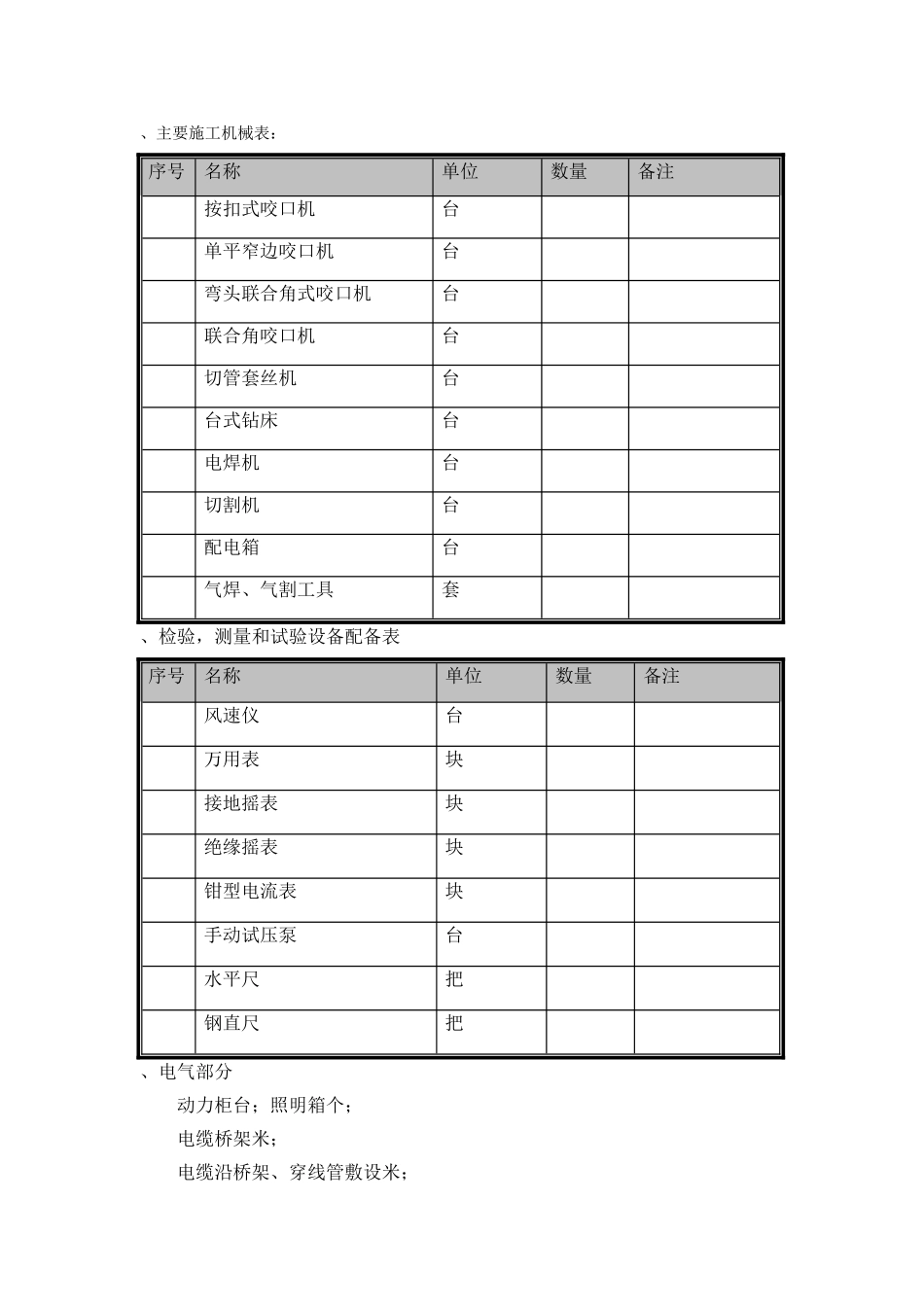

目录第一章工程概况1.工程所在地：***内2.建筑结构：现浇钢筋混凝土框架剪力墙结构3.建筑面积：平方米4.层数：二层5.空调设计参数：夏季空调室外计算干球温度33.2℃，湿球温度26.4℃，冬季空调室外计算干球温度-12℃，冬季供暖室外干球温度-9℃，夏季通风室外计算温度30℃。6.工期：六个月7.计划开工：，，8.．竣工日期：，，第二章质量目标1.合同范围内的全部工程的所有使用功能符合设计图纸要求。2.分项工程达到检验评定标准。3.所有的设备安装，调试符合有关验收规范。第三章资源、主要材料计划：主要设备及风机盘管由甲方购入。焊接钢管：镀锌钢管：镀锌钢板：、主要施工机械表：序号名称单位数量备注按扣式咬口机台单平窄边咬口机台弯头联合角式咬口机台联合角咬口机台切管套丝机台台式钻床台电焊机台切割机台配电箱台气焊、气割工具套、检验，测量和试验设备配备表序号名称单位数量备注风速仪台万用表块接地摇表块绝缘摇表块钳型电流表块手动试压泵台水平尺把钢直尺把、电气部分动力柜台；照明箱个；电缆桥架米；电缆沿桥架、穿线管敷设米；管内穿线米灯具安装盏。第四章本工程使用的施工验收规范制冷设备安装工程施工验收规范（—）采暖与卫生工程施工验收规范（—）通风与空调工程施工验收规范（—）建筑设备施工安装通用图集（—）建筑给水排水设计规范（—）建筑排水应聚氯乙烯管道设计规程（—）建筑给水应聚氯乙烯管道设计与施工验收规程（—）第五章主要施工方法五.1现场运输及准备工作制冷机组、冷却塔、水泵、空调机组、新风机组、风机盘管、板换等主要设备按到货期运抵现场后，组织有关人员进行点件、检查外观、核对型号及尺寸、数量、设备有无损坏、缺件、锈蚀等情况，管口保护物和堵盖是否完好，泵的盘车应灵活，符合设计及合同要求后，再运输就位；如不能立即就位，应采取措施防护；地下室设备（制冷机组、板换、水泵、空调机组、新风机组等）运至现场后，可用滚杠等工具，依据现场情况将其就位并找正水平；地上设备（冷却塔、新风机组、通风机、风机盘管等）运至现场后，与工程配合方协商，利用吊装设备将其运至安装位置，找正水平；风管、水管的材料运输从加工地点运到现场或就地加工的管段应及时检验，点件配套。对暂时不用的设备及材料要码放整齐并垫起。安装时所用的机具要进行安全检查，不合格者不可使用。对安装用的空洞，脚手架要进行检查，有问题应及时找有关人员处理为保证安装进度创造条件。五.2现场安装五.2.1制冷机组安装1.设备到货后，开箱前首先要核对设备名称、型号、规格和箱号，确认无误后，方可开箱检查。开箱时，不得损坏箱内设备或零件。2.开箱后，对设备进行清点检查，作出记录和鉴定，并填写《设备开箱检查记录单》，作为移交凭证。（主要清点机组的零件、部件、附件、附属材料以及设备的出厂合格证和技术文件是否齐全。如发现缺陷、损坏、锈蚀、变形、缺件等情况，应填入记录单中，并进行研究和处理）。3.在机组安装前，首先核对基础尺寸是否正确，地脚螺栓孔的位置、尺寸、深度是否正确。检查基础制作是否符合要求，在基础上画出设备就位的纵横基准线。五.2.2水泵安装1.水泵安装前的到货检验同上，在搬运及安装时，要注意不要碰坏设备上的阀门，管线及电气配件。2.出厂已装配、调试完的部分不应随意拆卸；确须拆卸时，应会同有关部门研究后进行，拆卸和恢复应按设备技术文件的规定进行。五.2.3通风机安装1.通风机的进风管、出风管等装置应有单独的支撑，并与基础或其他建筑物连接牢固；风管与风机连机时，法兰面不得硬拉和别劲，机壳不应承受其他机件的重量，防止机壳变形。2.风机一般安装程序：即吊装机壳，插入地脚螺栓；吊装轴承箱和皮带轮的组合体，并插入轴承箱的地脚螺栓；将叶轮装入机壳内；依次校正轴承箱，叶轮及机壳；安装机壳侧面的圆孔盖板；吊装电动机，并进行校正；紧固地脚螺栓。3.叶轮依据轴承箱组合体进行找正、找平；4.机壳依据叶轮进行找平、找正；5.电动机应依据通风机进行找正、找平。6.采用弹簧减振器时，减震器中各个弹簧应调到压缩量相等，使其受力均匀。7.采用橡胶减震器时，不得使油、酸溶液滴在减震器上，...
