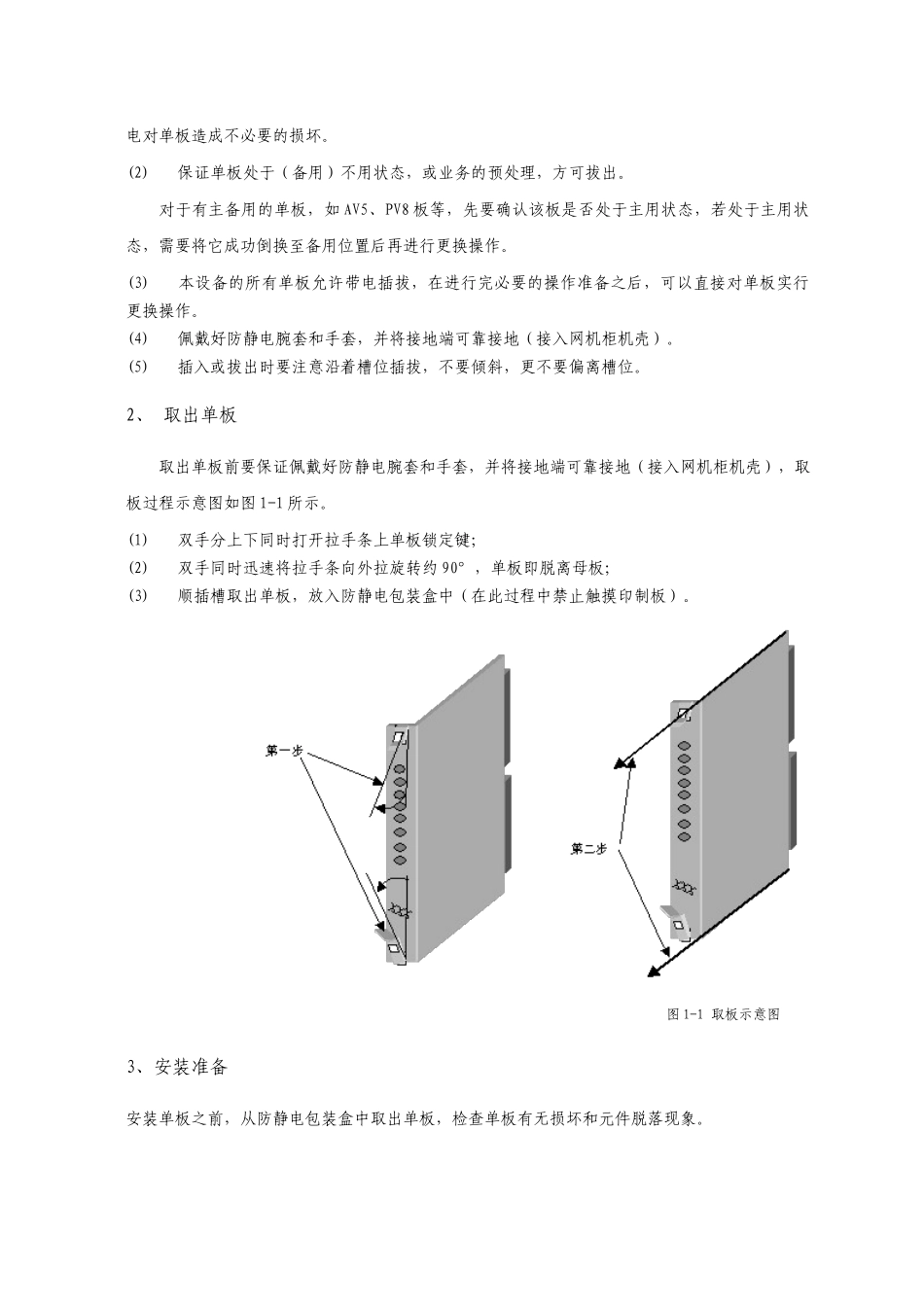

交换及接入网设备操作规程第一章总则1、保持机房清洁干净，防尘防潮，防止鼠虫进入。2、严禁在设备的计算机终端上玩游戏，不得装入其他不必要的软件或将计算机挪为他用。3、每天须参照日常维护操作指导书相关内容，进行常规检查和测试，并做好记录。4、发现问题及时处理，处理不了的问题及时向设备厂家驻当地办事处联系解决。5、维修时按相应规范说明书来进行，避免因人为因素而造成事故。6、出现瘫机等重大事故时，按照重大问题处理指导书相关内容进行排除，并立即通知设备厂家驻当地办事处。7、已环的单板不能放在机柜内，应装入防静电袋妥善保管，发避免引起其它故障。8、对设备硬件进行操作前应带防静电手腕。9、不得对设备轻易复位、加载或轻易改动局数据，改动局数据前要做数据备份，改动后一周内确认机器运行无误，要删除备份数据。10、严禁使用终端软件以外的其它软件直接对数据库进行查询和修改主，以免导致严重后果。11、遇到强雷雨时，远端模块局机房要有值班人员，以防万一。12、计算机终端口令要按级划分权限，定期更改，并只向维护责任人发放，管理级口令只有维护负责人掌握，做到严格管理、责权分明。13、清查库存的备板备件情况，检查是否需要进行损坏更换和补充。第二章单板更换通用过程操作指导1、取出准备(1)安全注意事项单板上装有大规模集成电路，在操作时一定要防止静电，严格按照操作规程进行，以防止静电对单板造成不必要的损坏。(2)保证单板处于（备用）不用状态，或业务的预处理，方可拔出。对于有主备用的单板，如AV5、PV8板等，先要确认该板是否处于主用状态，若处于主用状态，需要将它成功倒换至备用位置后再进行更换操作。(3)本设备的所有单板允许带电插拔，在进行完必要的操作准备之后，可以直接对单板实行更换操作。(4)佩戴好防静电腕套和手套，并将接地端可靠接地（接入网机柜机壳）。(5)插入或拔出时要注意沿着槽位插拔，不要倾斜，更不要偏离槽位。2、取出单板取出单板前要保证佩戴好防静电腕套和手套，并将接地端可靠接地（接入网机柜机壳），取板过程示意图如图1-1所示。(1)双手分上下同时打开拉手条上单板锁定键；(2)双手同时迅速将拉手条向外拉旋转约90°，单板即脱离母板；(3)顺插槽取出单板，放入防静电包装盒中（在此过程中禁止触摸印制板）。图1-1取板示意图3、安装准备安装单板之前，从防静电包装盒中取出单板，检查单板有无损坏和元件脱落现象。注意：单板安装过程中禁止触摸印制板及表面器件。4、安装单板1.单板安装过程插板过程示意图如图1-2所示。(1)找到板名条上对应板名的槽位；(2)双手分上下同时按住拉手条，顺单板插槽缓慢插入到底后迅速将单板插入母板，使之接触良好。在插入过程中注意不要损坏插针；(3)直到锁定键将拉手条锁定为止，单板插入完成。图1-2插板示意图2.安装后状态的判断更换以后，验证单板是否正常工作的方法很多，比较常用的用法有如下几种：(1)查看单板面板上的指示等是否正常。例如更换ASL后，可以查看ASL单板的RUN灯，如果RUN灯的状态为1秒1闪，则单板已经正常工作。(2)查看维护台相应的告警是否恢复。例如更换ASL后，在拔出ASL单板时，告警台中会出现“ASL板故障”的告警信息，在更换了ASL后，则会出现“ASL板故障恢复”的信息，此时代表ASL已经恢复正常。如更换单板前因为单板故障而出现业务中断的告警，此时也应该一同恢复。(3)在维护台中查询，若更换后的单板在单板信息显示窗口中的各项信息与实际数据配置相符，且显示板状态为正常，则更换成功。同时，还可以在维护台中对单板做测试来验证。例如更换了RSP板后，可以对RSP板或同框的ASL等用户板进行复位操作，如能正常复位，则更换成功。(4)在众多单板中有一些单板是需要更换以后进行加载操作才能正常工作的，这类单板有AV5、PV4、PV8等。而其他单板则不需要。附录单板更换注意事项普通单板更换注意事项这里的普通单板是指除母板、电源板、插卡之外的所有单板。普通单板有主备用、负荷分担以及独立工作等几种工作方式。对于采用负荷分担或独立工作方式的单板，可直接进行更换操作。对于工作于主备用的单板，为了减少更换单板对系统运行的不良影响，只...
