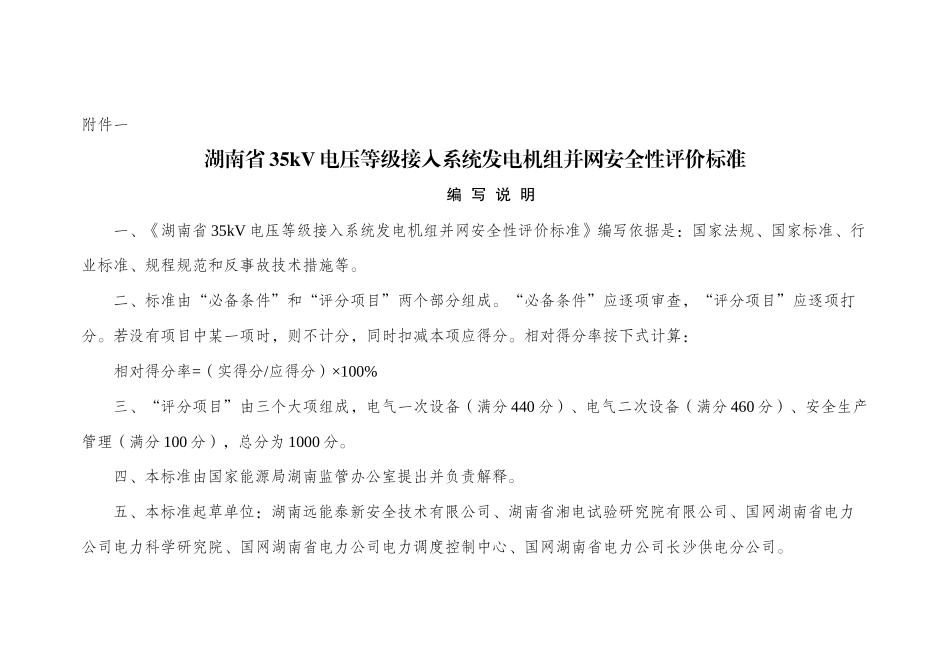

附件一湖南省35kV电压等级接入系统发电机组并网安全性评价标准编写说明一、《湖南省35kV电压等级接入系统发电机组并网安全性评价标准》编写依据是:国家法规、国家标准、行业标准、规程规范和反事故技术措施等。二、标准由“必备条件”和“评分项目”两个部分组成。“必备条件”应逐项审查,“评分项目”应逐项打分。若没有项目中某一项时,则不计分,同时扣减本项应得分。相对得分率按下式计算:相对得分率=(实得分/应得分)×100%三、“评分项目”由三个大项组成,电气一次设备(满分440分)、电气二次设备(满分460分)、安全生产管理(满分100分),总分为1000分。四、本标准由国家能源局湖南监管办公室提出并负责解释。五、本标准起草单位:湖南远能泰新安全技术有限公司、湖南省湘电试验研究院有限公司、国网湖南省电力公司电力科学研究院、国网湖南省电力公司电力调度控制中心、国网湖南省电力公司长沙供电分公司。六、本标准主要起草人:江敬胜、车红卫、汪霄飞、荀吉辉、李勃、胡彬、周承志、胡春明、孟广玉、彭林。必备条件一、新建、改建、扩建机组应具有完备齐全的审批文件,满足国家规定的各项要求。应按要求完成各项试验,并经相应质监机构验收合格。二、发电机组并网运行前必须签订并网调度协议。三、电气主接线及厂、站用电系统应按国家和电力行业标准满足电网安全要求;变压器中性点接地方式应经电力调度机构审批,高压侧和升压站断路器遮断容量应满足电网安全要求。四、电气一次设备的交接试验项目应完整、结论应合格,满足反事故技术措施要求。五、电厂与电力调度机构应具有一个或以上独立可用的通信通道;远动设备应已接入电力调度机构且正常运行。六、直流系统的设计配置应符合《电力工程直流系统设计技术规程》的技术要求。七、运行值长及接受调度命令的值班人员,应经电力调度机构培训并考核合格。八、应有完整的运行、检修规程和管理制度。评分项目序号评价内容与标准查评方法标准分评分标准实得分重点问题“√”1电气一次设备4401.1发电机401.1.1发电机定子、转子及其附件应紧固良好;绕组、铁心、集电环等的运行温度应正常。查阅运行、缺陷记录,现场检查10①绕组存在松动现象,不影响短期运行,未见消缺计划,扣3分;有消缺计划,扣2分。②定子、转子、铁心存在位移等缺陷,扣2分。③外部紧固件存在位移、松动,不得分。④电、磁回路存在过热现象且温度未达到上限值,扣2分。⑤温度超过上限值,不得分。1.1.2具有防止发电机非全相运行和非同期并网等损坏事故的措施,并得到落实。查阅运行记录及试验报告,现场检查10①未见防止发电机非全相运行措施,不得分。②无非同期并网控制设备或设备已损坏,不得分。③防止发电机事故损坏措施不全,扣2分/项。1.1.3防止异物进入发电机、防止封闭母线闪络等措施应符合规程要求。查阅检修、运行规程,现场检查5①未落实规程要求,不得分。②任一项不符合规程要求,扣2分。1.1.4轴承的振动、运行温度应符合标准要求。查阅运行、缺陷记录,现场检查5①轴振、轴温超过允许值,不得分。②未超允许值且有明显上升趋势,已采取措施,扣1分/项;未采取措施,扣2分/项。1.1.5发电机定子、转子应绝缘良好。查阅运行记录及试验报告5①存在接地且已采取措施,扣2分;未采取措施,不得分。②存在匝间短路且已采取措施,扣2分;未采取措施,不得分。1.1.6交接或改造后试验项目应齐全、完整,试验结论明晰准确。查阅试验报告5①未见交接试验报告或改造后试验报告,不得分。②试验项目不全,不得分。③试验项目(绝缘电阻、泄漏电流、耐压等)任一项不合格,不得分。1.2变压器901.2.1交接或改造后试验项目应齐全、完整,试验结论明晰准确。查阅试验报告10①未见试验报告,不得分。②试验项目不全,不得分。③试验项目(绝缘电阻、吸收比或极化指数、泄漏电流、线圈直流电阻、套管的tgδ值和电容量等)任一项不合格,不得分。1.2.2变压器油的电气试验(击穿电压、90℃的tgδ等)应合格。查阅试验报告10①未见试验报告,不得分。②试验项目任一项不合格,不得分。1.2.3变压器上层油温及绕组温度应符合标准规定值,现场温度计及远方...
