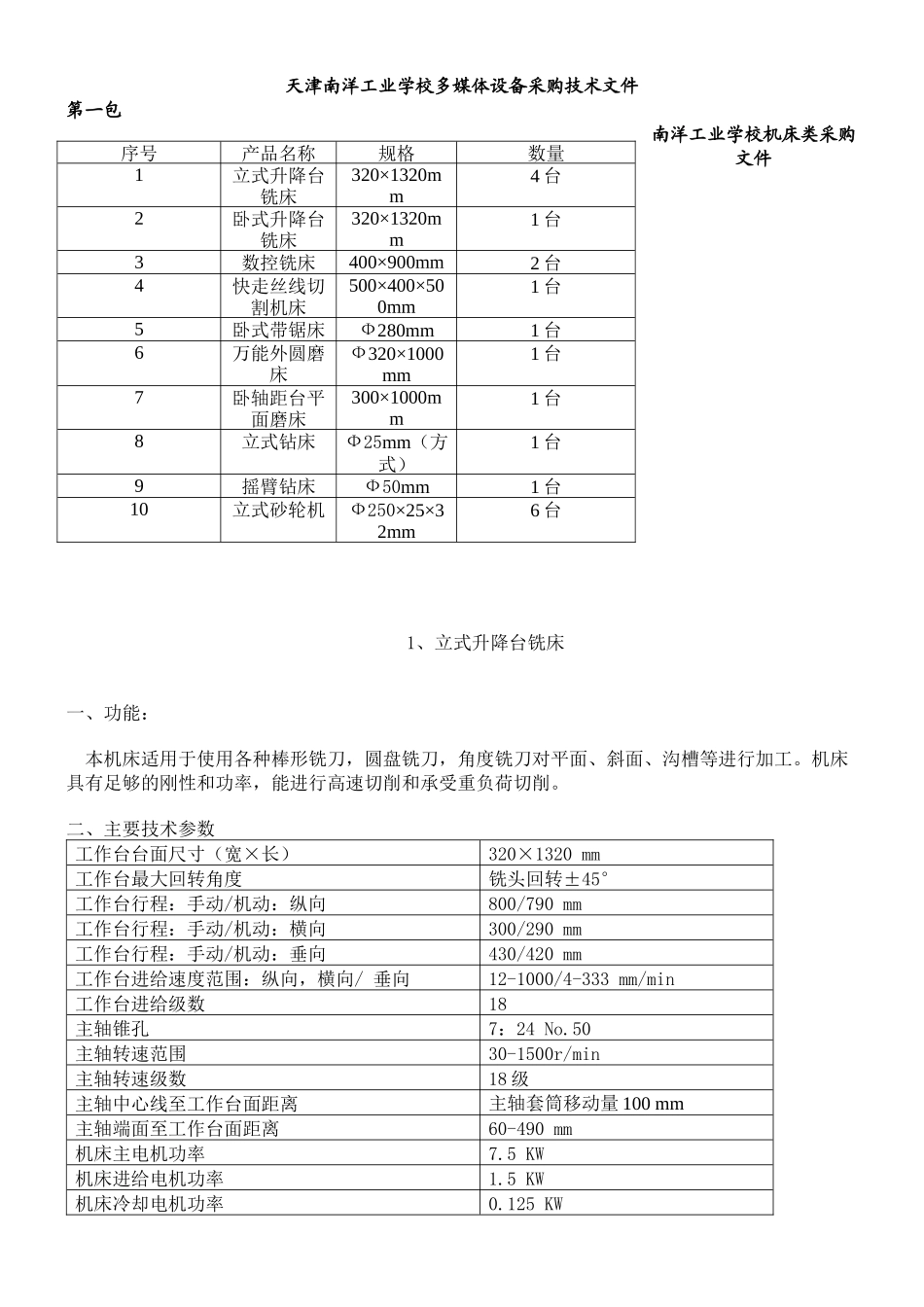

天津南洋工业学校多媒体设备采购技术文件第一包南洋工业学校机床类采购文件1、立式升降台铣床一、功能：本机床适用于使用各种棒形铣刀，圆盘铣刀，角度铣刀对平面、斜面、沟槽等进行加工。机床具有足够的刚性和功率，能进行高速切削和承受重负荷切削。二、主要技术参数工作台台面尺寸（宽×长）320×1320mm工作台最大回转角度铣头回转±45°工作台行程：手动/机动：纵向800/790mm工作台行程：手动/机动：横向300/290mm工作台行程：手动/机动：垂向430/420mm工作台进给速度范围：纵向，横向/垂向12-1000/4-333mm/min工作台进给级数18主轴锥孔7：24No.50主轴转速范围30-1500r/min主轴转速级数18级主轴中心线至工作台面距离主轴套筒移动量100mm主轴端面至工作台面距离60-490mm机床主电机功率7.5KW机床进给电机功率1.5KW机床冷却电机功率0.125KW序号产品名称规格数量1立式升降台铣床320×1320mm4台2卧式升降台铣床320×1320mm1台3数控铣床400×900mm2台4快走丝线切割机床500×400×500mm1台5卧式带锯床Ф280mm1台6万能外圆磨床Ф320×1000mm1台7卧轴距台平面磨床300×1000mm1台8立式钻床Ф25mm（方式）1台9摇臂钻床Ф50mm1台10立式砂轮机Ф250×25×32mm6台2、卧式升降台铣床一、机床功能：本机床适用于使用各种棒形铣刀，圆盘铣刀，角度铣刀对平面、斜面、沟槽等进行加工。机床具有足够的刚性和功率，能进行高速切削和承受重负荷切削。二、主要技术参数工作台台面尺寸（宽×长）320×1320mm工作台T型槽数×尺寸×距离3×18Hg×80mm工作台最大回转角度±45°工作台行程：手动/机动：纵向800/790mm工作台行程：手动/机动：横向330/320mm工作台行程：手动/机动：垂向400/390mm工作台进给速度范围：纵向，横向/垂向12-1000/4-333mm/min工作台进给级数18主轴锥孔7：24No.50主轴转速范围30-1500r/min主轴转速级数18级工作台快速移动速度：纵向，横向/垂向2400/800mm主轴中心线至工作台面距离30-430mm机床主电机功率7.5KW机床进给电机功率1.5KW机床冷却电机功率0.125KW3、数控铣床主要技术参数一、机床用途：本机床布局为立式主轴、十字型床鞍工作台，结构紧凑、加工范围广泛，一次装夹后可完成铣、镗、钻、铰、攻丝等多种工序的加工。主轴采用交流主轴电机同步齿形带传动，噪声低。主要应用于中小型机械零件和模具加工。二、主要技术参数工作台面积(宽×长)900×400mm工作台T型槽宽×槽数18×3mm工作台左右行程(X向)630mm工作台前后行程(Y向)400mm主轴上、下行程(Z向)500mm工作台最大承重600kg主轴端面至工作台面距离180－680mm主轴锥孔BT40刀库容量12（16）把换刀方式固定或任意地址刀具最大尺寸φ100×250mm主轴最高转速8000rpm进给速度5-5000mm/min快速移动速度15000mm/min主电机功率FANUC7.5/11kw定位精度X:0.016mmY、Z:0.014mm重复定位精度X:0.010mmY、Z:0.008mm进给电机扭矩FANUC8N.m4、快走丝线切割机床一、机床用途机床用于模具加工和异型件加工，适用于各种淬火钢、硬质合金等难加工材料的加工。二、机床主要规格工作台尺寸(长×宽)800×500mm最大加工厚度300mm最大加工工件重量500kgX、Y轴行程500×400mm脉冲当量0.001mmX、Y轴定位精度0.015mm加工精度0.015表面粗糙度Ra≤2.5um最高生产率≥100mm²/min最大切割锥度TA20°/h=100电极丝排丝丝距0.3mm电极丝速度1.7---11.8m/s电气总容量4.5kw5、卧式带锯床一、机床用途主要用于锯切各类金属和非金属材料，可满足用户对Φ280mm尺寸以下的各种材料锯断加工。二、主要技术参数圆材锯削范围Φ280㎜方材锯削范围200×280㎜带锯条尺寸25×0.95×3150㎜带锯条速度27、40、54、68、80m/min主电机功率2.2kw冷却泵电机功率0.04kw油泵电机功率0.25kw液压系统压力1.8Mpa工作台面高度575㎜6、万能外圆磨床主要技术参数一、功能1、万能外圆磨床具有精度高，刚性强，操作方便，各项性能达到有关万能外圆磨床的标准。2、本机床用于磨削内外圆柱形和圆锥形的工件。最适宜单件小批及成批生产。机床的工作台纵向移动有液压无级传动和手轮传动，砂轮架和头架可单独转动。头架主轴采用变频调速转动。砂轮架可实现微量进给，液压系统采用了性能良好的螺杆泵...
