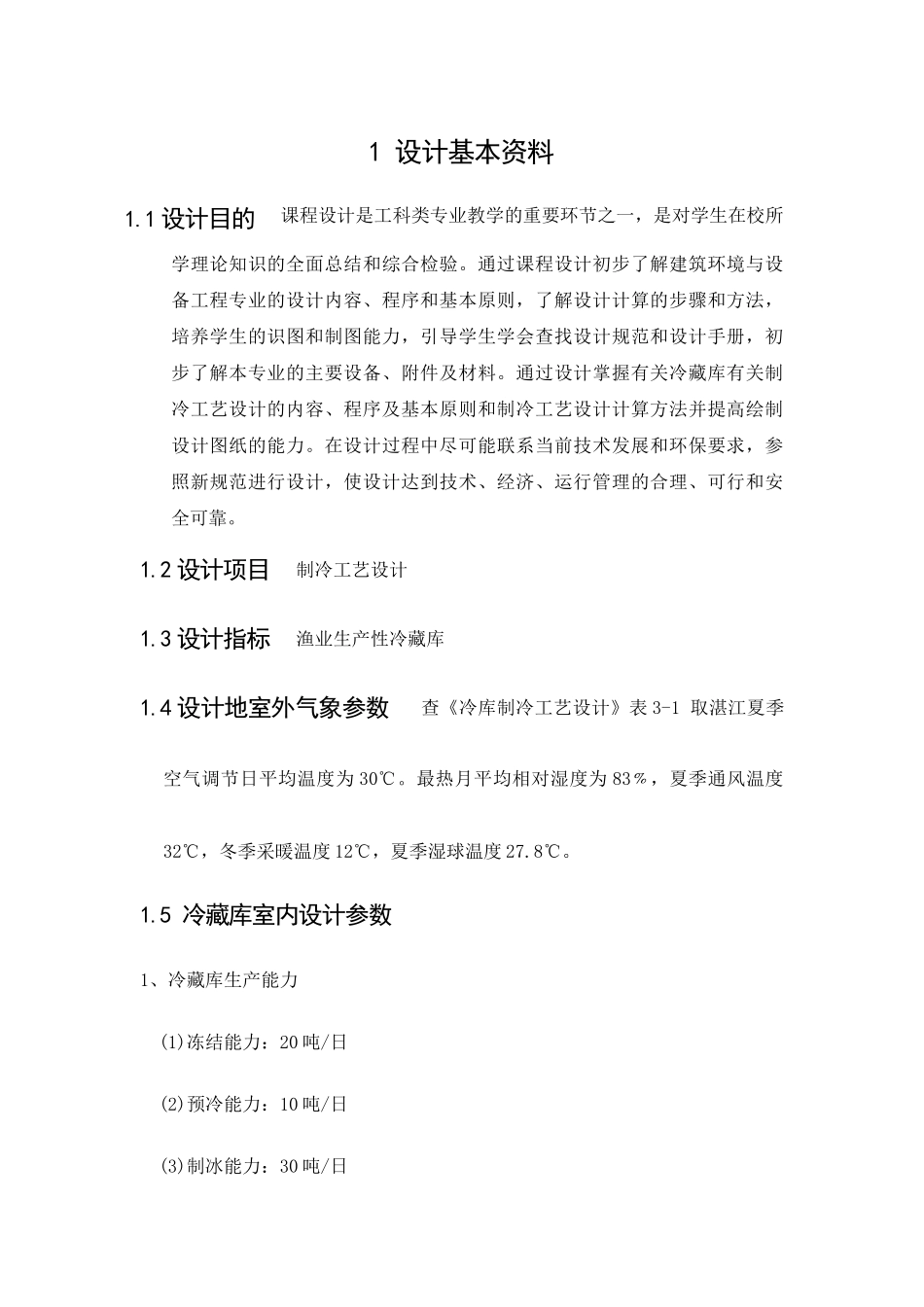

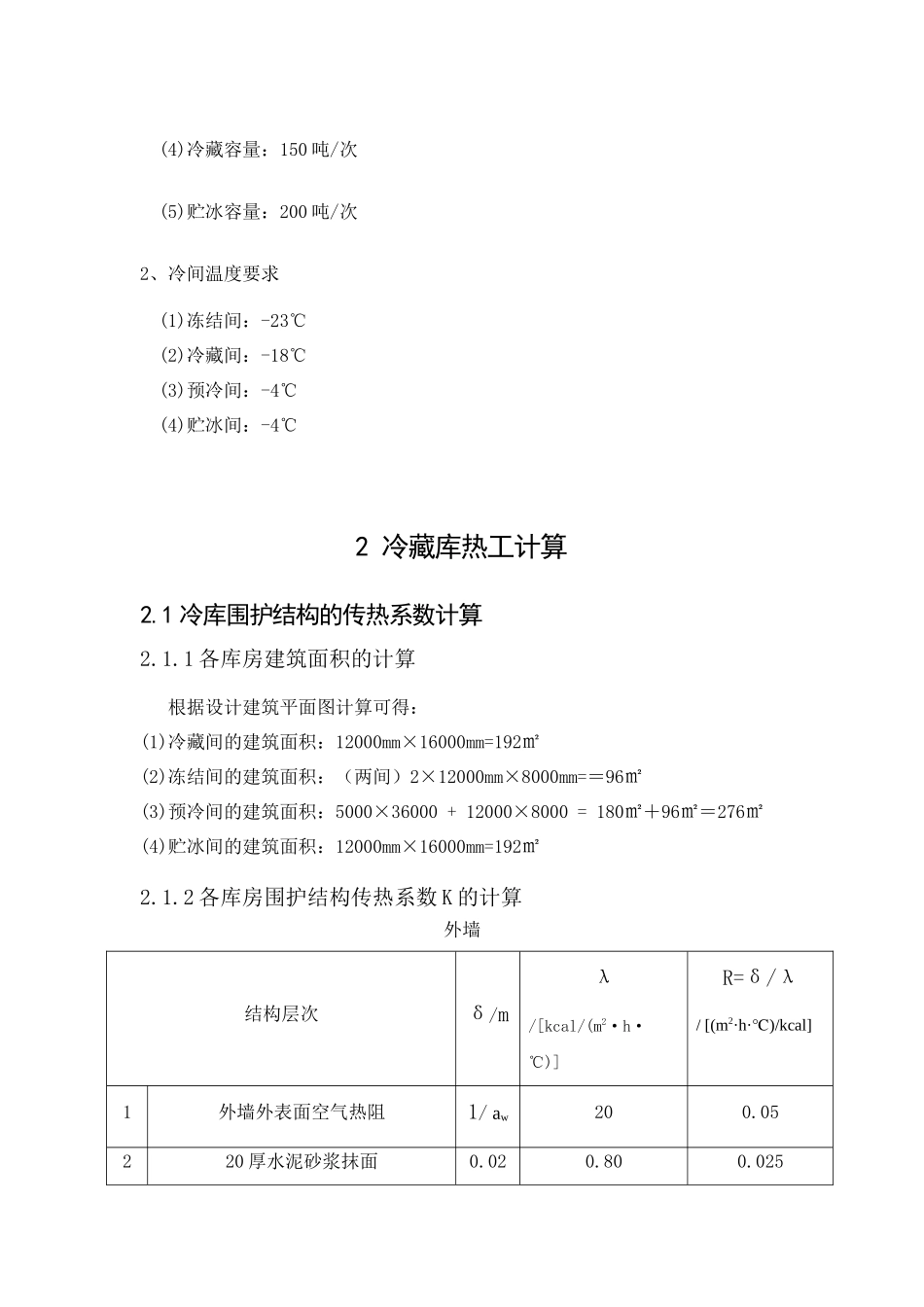

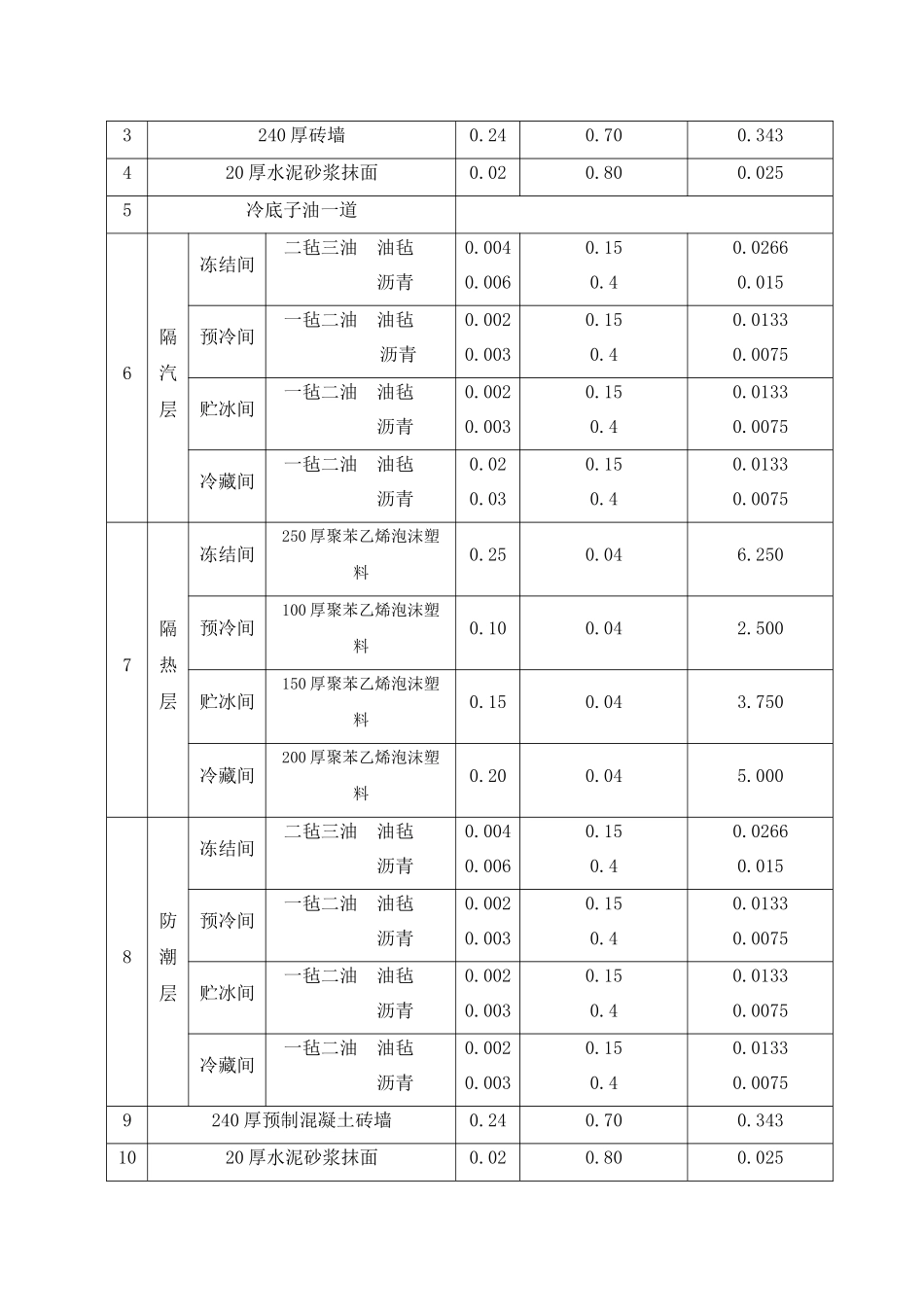

1设计基本资料1.1设计目的课程设计是工科类专业教学的重要环节之一，是对学生在校所学理论知识的全面总结和综合检验。通过课程设计初步了解建筑环境与设备工程专业的设计内容、程序和基本原则，了解设计计算的步骤和方法，培养学生的识图和制图能力，引导学生学会查找设计规范和设计手册，初步了解本专业的主要设备、附件及材料。通过设计掌握有关冷藏库有关制冷工艺设计的内容、程序及基本原则和制冷工艺设计计算方法并提高绘制设计图纸的能力。在设计过程中尽可能联系当前技术发展和环保要求，参照新规范进行设计，使设计达到技术、经济、运行管理的合理、可行和安全可靠。1.2设计项目制冷工艺设计1.3设计指标渔业生产性冷藏库1.4设计地室外气象参数查《冷库制冷工艺设计》表3-1取湛江夏季空气调节日平均温度为30℃。最热月平均相对湿度为83﹪，夏季通风温度32℃，冬季采暖温度12℃，夏季湿球温度27.8℃。1.5冷藏库室内设计参数1、冷藏库生产能力(1)冻结能力：20吨/日(2)预冷能力：10吨/日(3)制冰能力：30吨/日(4)冷藏容量：150吨/次(5)贮冰容量：200吨/次2、冷间温度要求(1)冻结间：-23℃(2)冷藏间：-18℃(3)预冷间：-4℃(4)贮冰间：-4℃2冷藏库热工计算2.1冷库围护结构的传热系数计算2.1.1各库房建筑面积的计算根据设计建筑平面图计算可得：(1)冷藏间的建筑面积：12000mm×16000mm=192㎡(2)冻结间的建筑面积：（两间）2×12000mm×8000mm=＝96㎡(3)预冷间的建筑面积：5000×36000+12000×8000=180㎡＋96㎡＝276㎡(4)贮冰间的建筑面积：12000mm×16000mm=192㎡2.1.2各库房围护结构传热系数K的计算外墙结构层次δ/mλ/[kcal/(m2·h·℃)]R=δ/λ/[(m2·h·)/kcal]℃1外墙外表面空气热阻1/aw200.05220厚水泥砂浆抹面0.020.800.0253240厚砖墙0.240.700.343420厚水泥砂浆抹面0.020.800.0255冷底子油一道6隔汽层冻结间二毡三油油毡沥青0.0040.0060.150.40.02660.015预冷间一毡二油油毡沥青0.0020.0030.150.40.01330.0075贮冰间一毡二油油毡沥青0.0020.0030.150.40.01330.0075冷藏间一毡二油油毡沥青0.020.030.150.40.01330.00757隔热层冻结间250厚聚苯乙烯泡沫塑料0.250.046.250预冷间100厚聚苯乙烯泡沫塑料0.100.042.500贮冰间150厚聚苯乙烯泡沫塑料0.150.043.750冷藏间200厚聚苯乙烯泡沫塑料0.200.045.0008防潮层冻结间二毡三油油毡沥青0.0040.0060.150.40.02660.015预冷间一毡二油油毡沥青0.0020.0030.150.40.01330.0075贮冰间一毡二油油毡沥青0.0020.0030.150.40.01330.0075冷藏间一毡二油油毡沥青0.0020.0030.150.40.01330.00759240厚预制混凝土砖墙0.240.700.3431020厚水泥砂浆抹面0.020.800.02511外墙内表面空气热阻1/an70.014312总热阻R冻结间7.0792预冷间3.2876贮冰间4.5376冷藏间5.7876传热系数K冻结间0.1399预冷间0.2983贮冰间0.2173冷藏间0.1709内墙结构层次δ/mλ/[kcal/(m2·h·℃)]R=δ/λ/[(m2·h·)/kcal]℃1外墙外表面空气热阻1/aw100.01220厚水泥砂浆抹面0.020.800.0253240预制混凝土砖墙0.240.700.343420厚水泥砂浆抹面0.020.800.0255冷底子油一道6一毡二油油毡沥青0.0020.0030.150.40.01330.00757隔热冻结间250厚聚苯乙烯泡沫塑料0.250.046.250层贮冰间150厚聚苯乙烯泡沫塑料0.150.043.750冷藏间200厚聚苯乙烯泡沫塑料0.200.045.0008一毡二油油毡沥青0.0020.0030.150.40.01330.00759240厚预制混凝土砖墙0.240.700.3431020厚水泥砂浆抹面0.020.800.02511外墙内表面空气热阻1/an70.014312总热阻R冻结间7.0526贮冰间4.5526冷藏间5.8026传热系数K冻结间0.1413贮冰间0.2184冷藏间0.1716屋盖结构层次δ/mλ/[kcal/(m2·h·℃)]R=δ/λ/[(m2·h·℃)/kcal]1外表面空气热阻1/aw100.01240厚预制混凝土板0.041.10.0363180厚空气间层0.180.23420厚水泥砂浆抹面0.020.800.0255二毡三油油毡0.0040.150.0266沥青0.0060.40.0156冷底子油一度720厚水泥砂浆抹面0.020.800.02581500厚空气间层1.50.249聚氯乙烯农用薄膜0.160.0004410250厚聚苯乙烯泡沫塑料0.250.046.25011二毡三油油毡沥青0.0040.0060.150.40.02660.01512冷底子油一道1320厚水泥砂浆抹面0.020.800.025480厚预制混凝...
