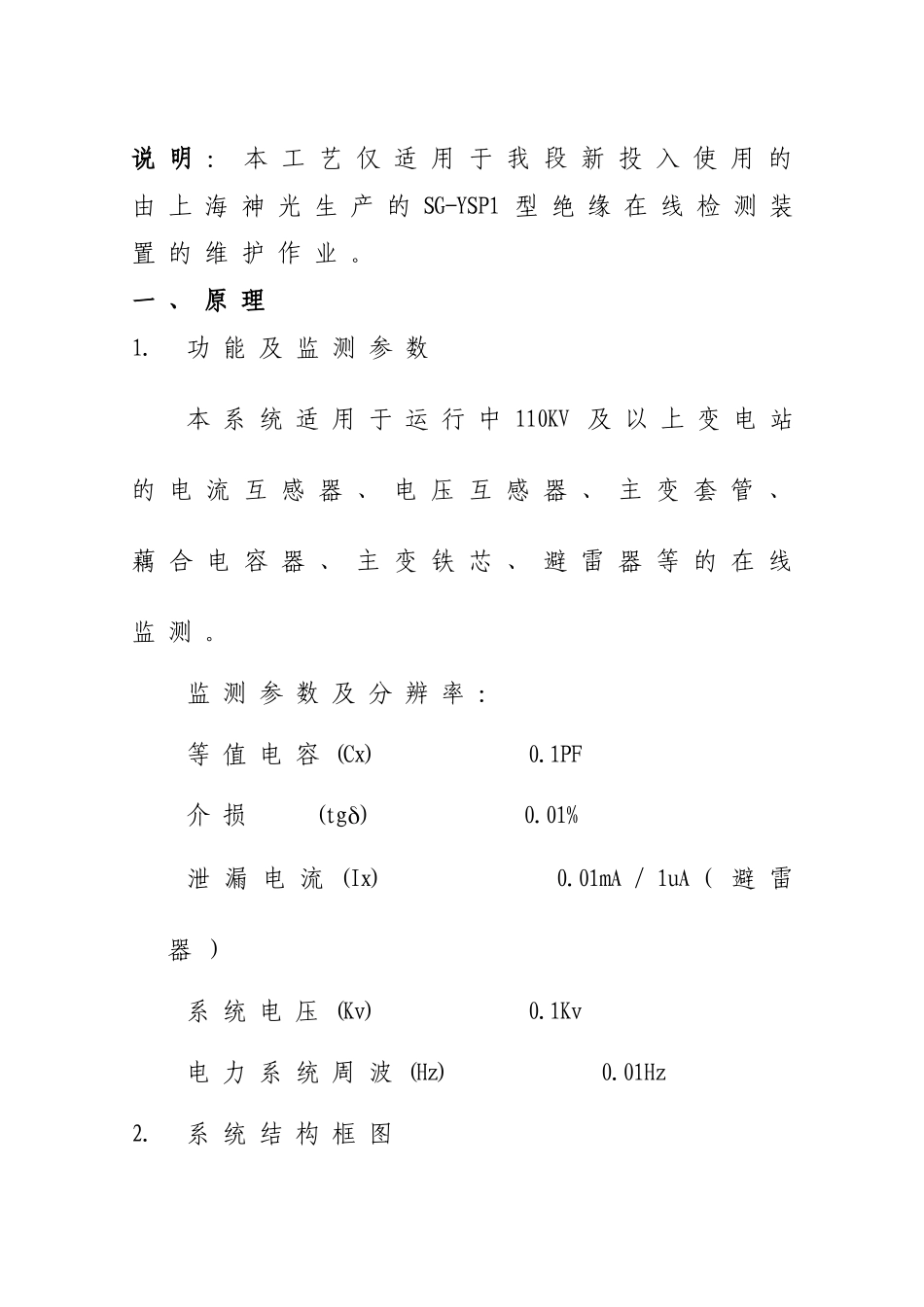

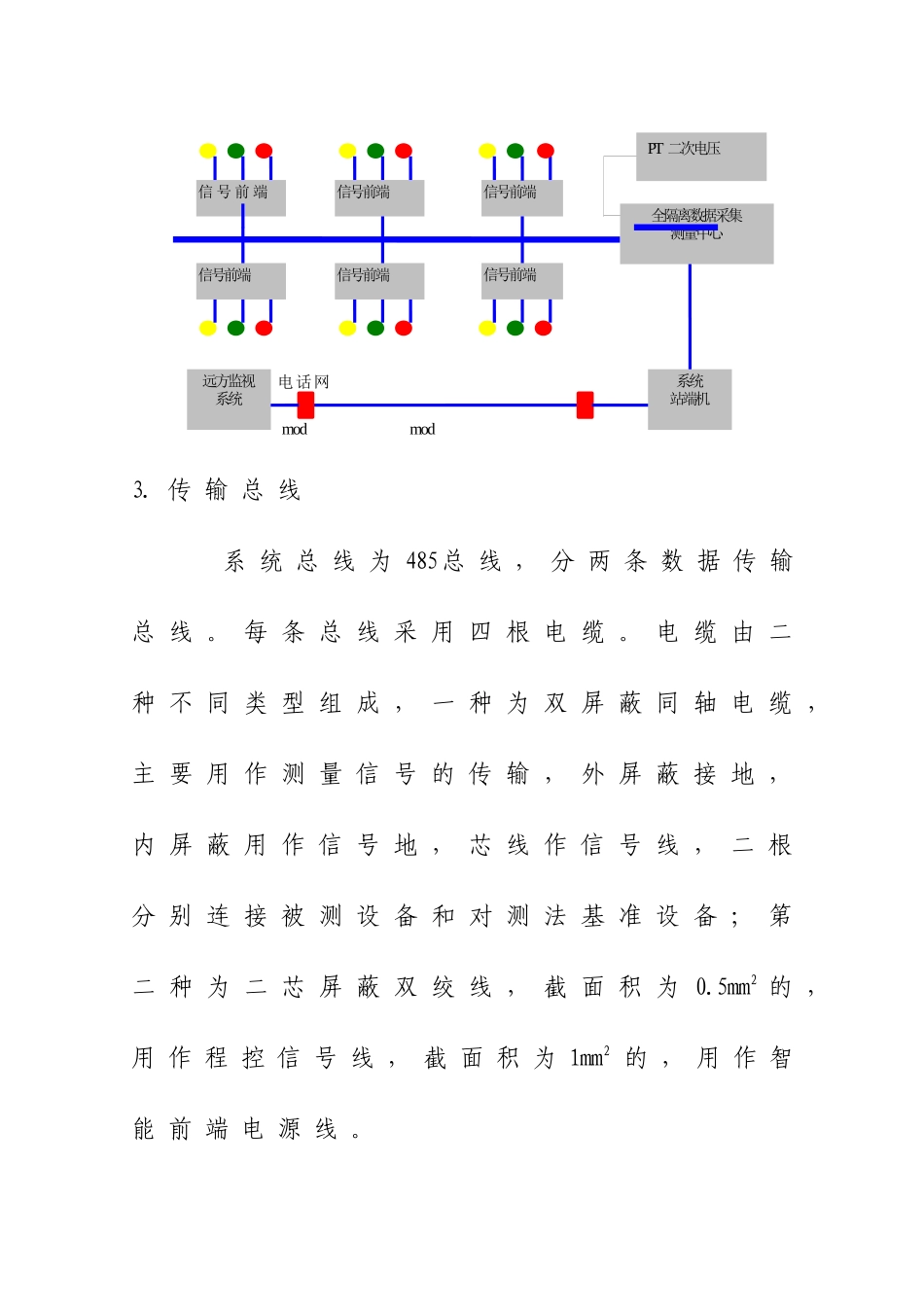

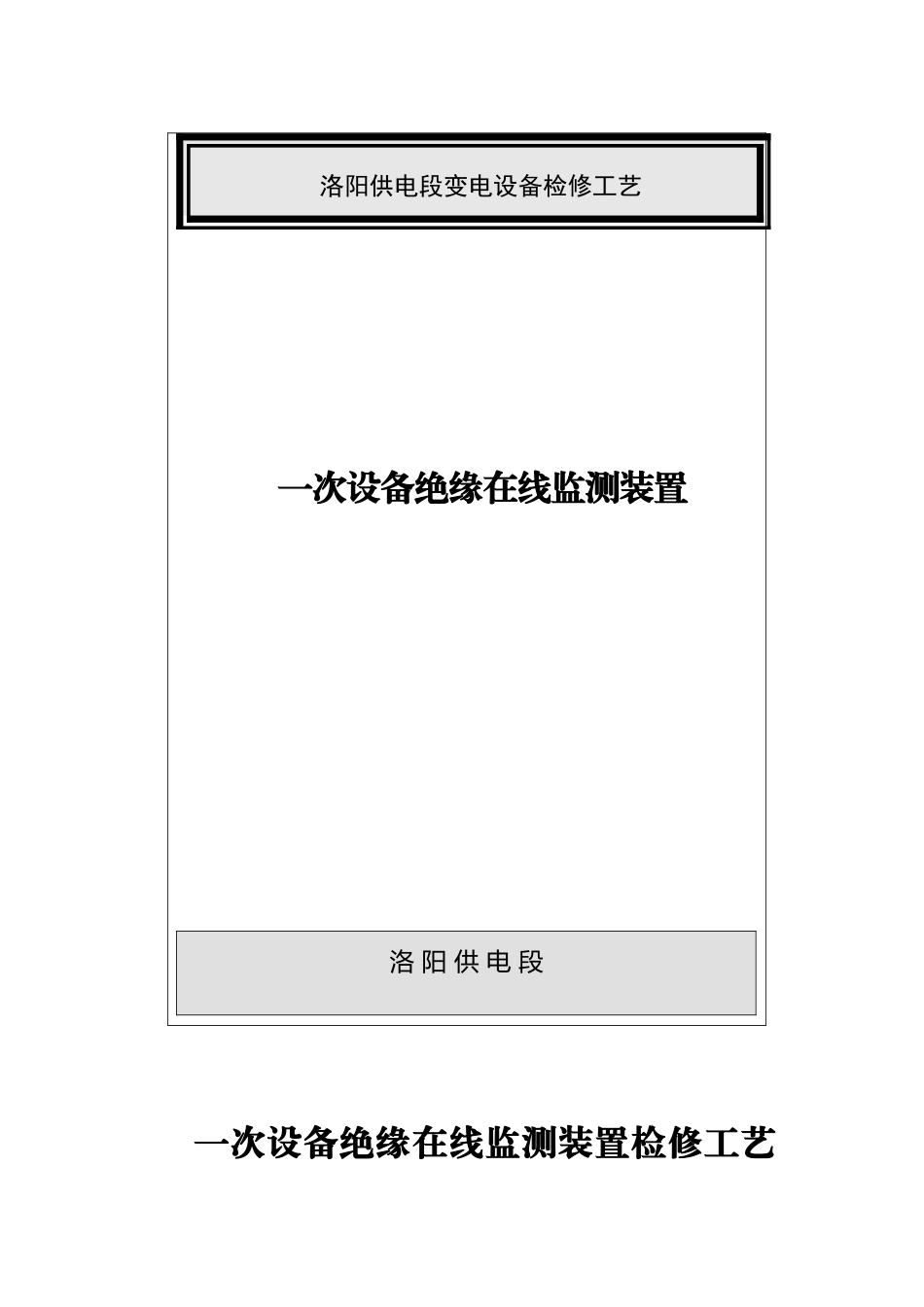

洛阳供电段变电设备检修工艺一次设备绝缘在线监测装置洛阳供电段一次设备绝缘在线监测装置检修工艺说明：本工艺仅适用于我段新投入使用的由上海神光生产的SG-YSP1型绝缘在线检测装置的维护作业。一、原理1.功能及监测参数本系统适用于运行中110KV及以上变电站的电流互感器、电压互感器、主变套管、藕合电容器、主变铁芯、避雷器等的在线监测。监测参数及分辨率：等值电容(Cx)0.1PF介损(tg)0.01%泄漏电流(Ix)0.01mA/1uA（避雷器）系统电压(Kv)0.1Kv电力系统周波(Hz)0.01Hz2.系统结构框图全隔离数据采集测量中心系统站端机远方监视系统信号前端信号前端信号前端信号前端信号前端信号前端PT二次电压电话网modmod3.传输总线系统总线为485总线，分两条数据传输总线。每条总线采用四根电缆。电缆由二种不同类型组成，一种为双屏蔽同轴电缆，主要用作测量信号的传输，外屏蔽接地，内屏蔽用作信号地，芯线作信号线，二根分别连接被测设备和对测法基准设备；第二种为二芯屏蔽双绞线，截面积为0.5mm2的，用作程控信号线，截面积为1mm2的，用作智能前端电源线。4.软件功能本系统软件由站端主控机软件、远程监视机软件两套软件组成，在Windows平台下运行。系统软件具备数据分析功能，报表打印，存盘及越限报警。同时具备数据远程传输功能，既可采用电话拨号连接，具备局域网的用户可直接将本系统溶入到用户的局域网中。5.监测方式系统为自动循环工作方式，测量间隔可任意设置。设置方法为在SG-Ⅲ型绝缘在线监测系统软件中的菜单进行设置。6.监测单元本系统安装有8个监测单元。测量单元与实际设备对应关系如下：测量单元测量路号对应设备运行编号1第1路1号主变1#B2第2路1流互1LH3第3路1压互1YH4第4路1避雷1BL5第5路2号主变2#B6第6路2流互2LH7第7路2压互2YH8第8路2避雷2BL7.信号取样及智能控制单元（1）分压式信号取样单元（用于主变、流互、避雷器）工作原理：该信号抽取装置在不工作状态下，由一组大功率继电器常闭使抽取元件处于接地状态，取样元件的投切与否取决与继电器的工作状态，继电器的工作指令由数据采集系统控制。信号取样元件由C1、R1、R2、R3、R4组成分压回路，RV、FV1组成保护回路，J1、J2、J3、J4大功率继电器组成控制回路。当J1-J4处于工作状态时，接点打开，设备运行状态下的电流流经C1、R1-R4后产生压降，电压的幅值确立在几伏至十几伏之间，每次继电器的工作时间在10秒钟以内，继电器停止工作后，取样元件推出运行。UxCx图9分压式取样装置原理图J1J2J3J4C1R1R2R3R4RVFV（2）穿芯式取样及智能控制单元（用于压互）工作原理：I/V变换器是一个穿芯CT，一次几乎没有阻抗，可直接穿在末屏和接地线上，提高安全性和可靠性。该装置体积小，便于安装，有很好的频率特性和线性度(1%)并且有很强的带负载能力，因I/V变换器信号前级处理采用有源方式，可根据不同设备的泄漏电流不同，方便的设定放大倍数，满足不同设备的监测要求。对于泄漏电流较大的试品比较适用。I/V变换器是由一个O形线圈和一组放大电路组成，放大器的作用放大电压信号，避免因无源传感器输出的信号弱(毫伏级)抗干扰能力差，且二次输出信号角差补偿困难而影响介质损耗角的测量准确度。经过信号整形，精密相位微调，实现信号的二次输出比差、角差与一次信号保持一致，完成电流/电压变换。由于使用了放大器，所以减少了二次线圈的匝数，这样不仅减小了线圈的体积，而且在大电流冲击时便于保护。I/V变换器的保护主要是依靠O形线圈的磁饱和特征，铁芯的截面积很小，在一次通过大电流时能迅速饱和。另外，二次回路中还设计有快速保护装置，保证放大器正常工作。通过试验和现场运行表明，这两种保护措施都是有效可行的。U放大输出Cx探头前置处理穿芯式I/V变换器智能输出示意图二、操作使用方法1.装置的投入步骤A.接通SG-Ⅲ型绝缘在线监数据采集系统电源；B.接通UPS电源开关，并确认“NORMAL”（正常）灯是否点亮；C.打开显示器电源和计算机电源，启动计算机；D.约1分钟，计算机启动完毕，用鼠标点击“在线监测系统设备监测菜单”，展开后点击“连接工控机”；E.关闭显示器电源；阻抗匹配精密放大相位精密校准程控输出F...
