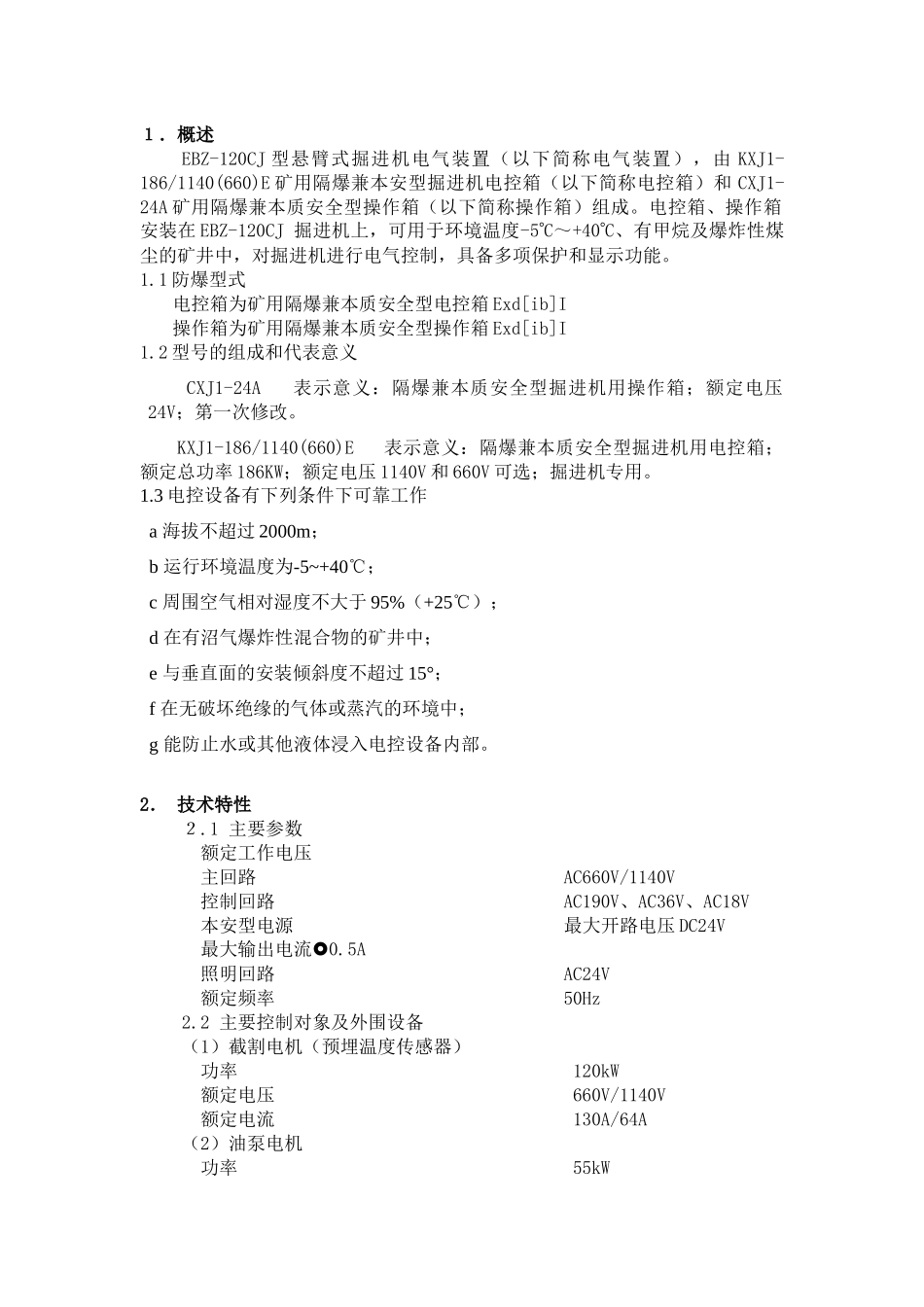

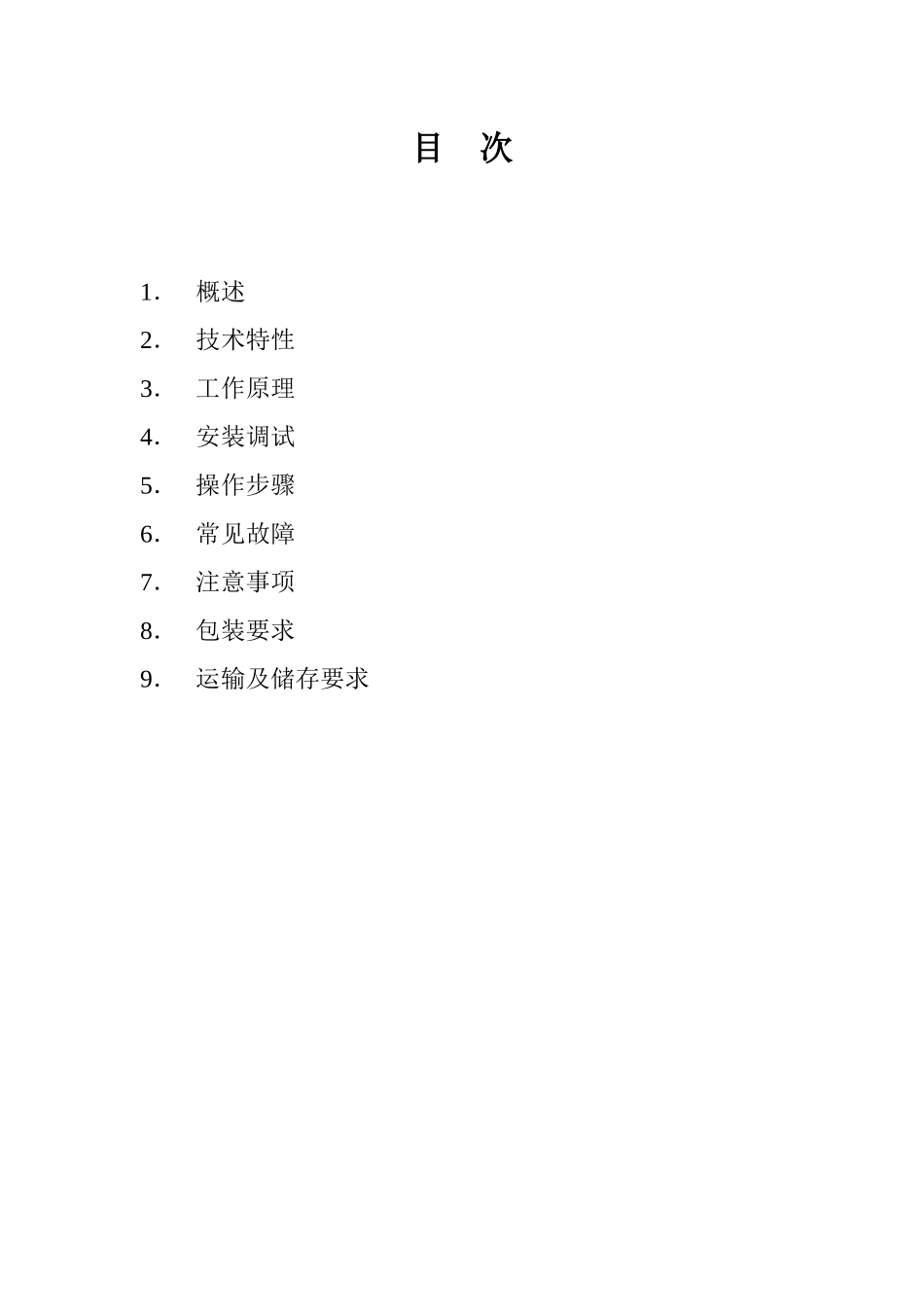

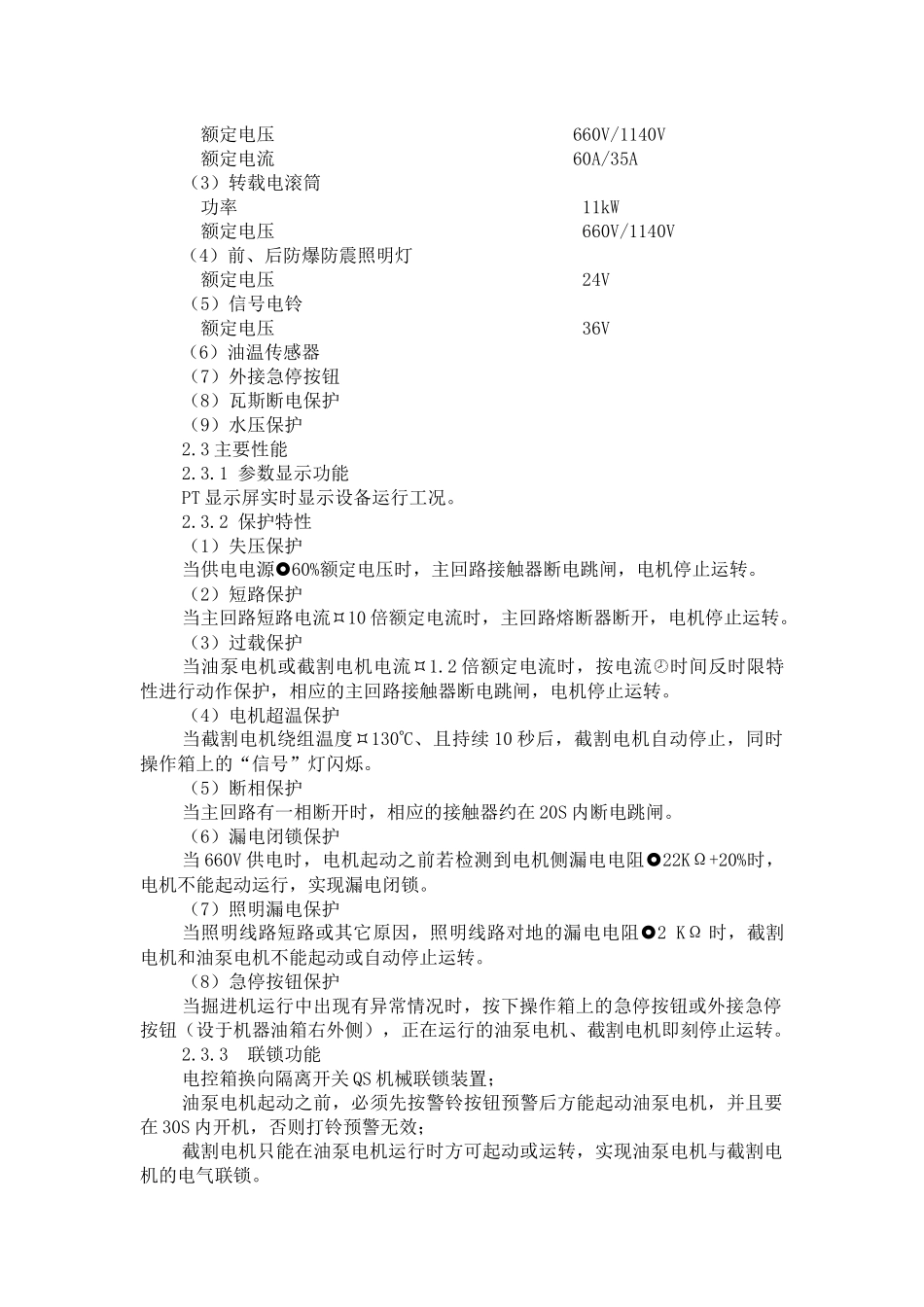

目次1．概述2．技术特性3．工作原理4．安装调试5．操作步骤6．常见故障7．注意事项8．包装要求9．运输及储存要求１．概述EBZ-120CJ型悬臂式掘进机电气装置（以下简称电气装置），由KXJ1-186/1140(660)E矿用隔爆兼本安型掘进机电控箱（以下简称电控箱）和CXJ1-24A矿用隔爆兼本质安全型操作箱（以下简称操作箱）组成。电控箱、操作箱安装在EBZ-120CJ掘进机上，可用于环境温度-5C～+40C、有甲烷及爆炸性煤尘的矿井中，对掘进机进行电气控制，具备多项保护和显示功能。1.1防爆型式电控箱为矿用隔爆兼本质安全型电控箱Exd[ib]I操作箱为矿用隔爆兼本质安全型操作箱Exd[ib]I1.2型号的组成和代表意义CXJ1-24A表示意义：隔爆兼本质安全型掘进机用操作箱；额定电压24V；第一次修改。KXJ1-186/1140(660)E表示意义：隔爆兼本质安全型掘进机用电控箱；额定总功率186KW；额定电压1140V和660V可选；掘进机专用。1.3电控设备有下列条件下可靠工作a海拔不超过2000m；b运行环境温度为-5~+40℃；c周围空气相对湿度不大于95%（+25℃）；d在有沼气爆炸性混合物的矿井中；e与垂直面的安装倾斜度不超过15°；f在无破坏绝缘的气体或蒸汽的环境中；g能防止水或其他液体浸入电控设备内部。2．技术特性２.1主要参数额定工作电压主回路AC660V/1140V控制回路AC190V、AC36V、AC18V本安型电源最大开路电压DC24V最大输出电流0.5A照明回路AC24V额定频率50Hz2.2主要控制对象及外围设备（1）截割电机（预埋温度传感器）功率120kW额定电压660V/1140V额定电流130A/64A（2）油泵电机功率55kW额定电压660V/1140V额定电流60A/35A（3）转载电滚筒功率11kW额定电压660V/1140V（4）前、后防爆防震照明灯额定电压24V（5）信号电铃额定电压36V（6）油温传感器（7）外接急停按钮（8）瓦斯断电保护（9）水压保护2.3主要性能2.3.1参数显示功能PT显示屏实时显示设备运行工况。2.3.2保护特性（1）失压保护当供电电源60%额定电压时，主回路接触器断电跳闸，电机停止运转。（2）短路保护当主回路短路电流10倍额定电流时，主回路熔断器断开，电机停止运转。（3）过载保护当油泵电机或截割电机电流1.2倍额定电流时，按电流时间反时限特性进行动作保护，相应的主回路接触器断电跳闸，电机停止运转。（4）电机超温保护当截割电机绕组温度130C、且持续10秒后，截割电机自动停止，同时操作箱上的“信号”灯闪烁。（5）断相保护当主回路有一相断开时，相应的接触器约在20S内断电跳闸。（6）漏电闭锁保护当660V供电时，电机起动之前若检测到电机侧漏电电阻22KΩ+20%时，电机不能起动运行，实现漏电闭锁。（7）照明漏电保护当照明线路短路或其它原因，照明线路对地的漏电电阻2KΩ时，截割电机和油泵电机不能起动或自动停止运转。（8）急停按钮保护当掘进机运行中出现有异常情况时，按下操作箱上的急停按钮或外接急停按钮（设于机器油箱右外侧），正在运行的油泵电机、截割电机即刻停止运转。2.3.3联锁功能电控箱换向隔离开关QS机械联锁装置；油泵电机起动之前，必须先按警铃按钮预警后方能起动油泵电机，并且要在30S内开机，否则打铃预警无效；截割电机只能在油泵电机运行时方可起动或运转，实现油泵电机与截割电机的电气联锁。2.4结构特征2.4.1电控箱电控箱（如图18所示）隔爆外壳为长方形结构，重量为520kg，其门盖采用螺栓快开门紧固方式，电器元件和保护装置安装在电控箱带有折页的芯架上以及主腔的内壁上。打开门盖（注意，必须停电开盖），折页板上为可编程控制器、继电器、本安电源、漏电闭锁保护器等器件；腔里壁为交流真空接触器、主回路熔断器、控制变压器、电流互感器、控制回路熔断器、过电压保护器和换向隔离开关等器件；腔体下部装有主回路接插件，打开折页板则可对电控箱内全部器件进行维修。图18电控箱2.4.2操作箱操作箱（如图19所示）为矿用隔爆兼本质安全型，总重量为60kg，设于掘进机操作台上。操作面板上设有控制回路工作的转换开关、按钮、显示屏和状态显示器。图19操作箱2.4.2.1转换开关“电源”转换开关控制操作箱电源，设有“开”、“关”2种可选状态。当“电源”转换开关处于“开”位置时，“电...
